V rychle se rozvíjejícím oboru výkonové elektroniky hraje pájení přetavením klíčovou roli při sestavování zařízení pro řízení napájení, jako jsou invertory, napájecí zdroje a systémy elektrických vozidel (EV). Tyto komponenty jsou nezbytné pro řízení přeměny a distribuce energie, často ve vysoce výkonných aplikacích.
Výzvy spojené s pájením přetavením pro výkonovou elektroniku PCBA (Printed Circuit Board Assembly) jsou však značné kvůli jedinečným požadavkům na výkonové komponenty.
Tento článek pojednává o hlavních problémech pájení přetavením, kterým čelí výkonová elektronika, včetně tepelného managementu, deformace PCB, defektů pájení a optimalizace teplotních profilů.
Kromě toho prozkoumáme pokročilé techniky a integraci automatizace a kontroly kvality pro zlepšení procesu pájení přetavením pro výkonovou elektroniku.
Výkonová elektronika často zahrnuje vysoce výkonné komponenty, jako jsou výkonové polovodiče a velké kondenzátory, které mají tendenci mít vysokou tepelnou hmotnost. To znamená, že jejich zahřívání a ochlazování trvá déle ve srovnání s menšími součástmi. Při pájení přetavením je rozhodující dosažení rovnoměrného ohřevu celé desky plošných spojů. Přítomnost součástí s vysokou tepelnou hmotností může způsobit nerovnoměrné zahřívání, což vede k lokalizovaným teplotním změnám, které mohou narušit integritu pájeného spoje.
To je zvláště problematické při práci s choulostivými součástkami, které jsou citlivé na nadměrné teplo, a proto je pro vysoce kvalitní pájení rozhodující rovnoměrná regulace teploty.
Další tepelnou výzvou při přetavovacím pájení PCBA výkonové elektroniky je riziko tepelného šoku. Vysoké teplotní gradienty vytvořené během fáze ohřevu a chlazení při pájení přetavením mohou způsobit, že se součásti roztahují a smršťují různou rychlostí. Tento rozdíl v roztažnosti může vést k prasknutí nebo zlomení součástí, zejména u modulů s vysokým výkonem, které mají složité konstrukce.
Kromě toho mohou pájené spoje selhat, pokud je změna teploty příliš rychlá. Správa tepelných profilů a snížení pravděpodobnosti tepelného šoku je zásadní pro zajištění dlouhodobé spolehlivosti a výkonu.

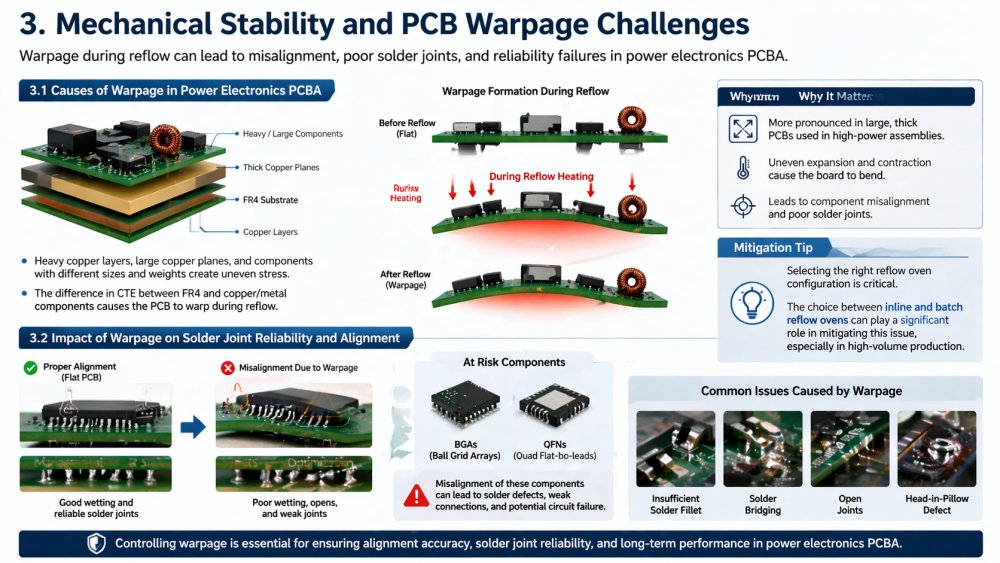

Desky plošných spojů výkonové elektroniky mají často těžké měděné vrstvy, velké měděné plochy a různé součásti s různými velikostmi a hmotnostmi. Rozdíl v koeficientech tepelné roztažnosti (CTE) mezi materiálem DPS (typicky FR4) a měděnými nebo jinými kovovými součástmi může způsobit deformaci DPS. Deformace nastává, když je deska plošných spojů vystavena teplu procesu přetavení, což může vést k nesouososti součástí, což má za následek špatné pájené spoje.
Deformace je výraznější u vysoce výkonných sestav, kde je velikost a tloušťka PCB větší, aby se do nich vešly těžké součásti.
Deformace může významně ovlivnit zarovnání součástí během procesu pájení přetavením, což zase ovlivňuje kvalitu pájeného spoje. Nevyrovnané součásti jsou náchylné ke špatnému smáčení, což má za následek nespolehlivé pájené spoje.
Výběr mezi inline a dávkovými přetavovacími pecemi může hrát významnou roli při zmírňování tohoto problému, zejména při velkoobjemové výrobě.'
Například součástky jako BGA (Ball Grid Arrays) a QFN (Quad Flat No-leads) jsou zvláště citlivé na nesouosost během pájení. Pokud se součástky posouvají v důsledku deformace PCB, pájené spoje se mohou vytvořit nesprávně, což vede ke slabým spojům, které mohou nakonec vést k selhání obvodu.

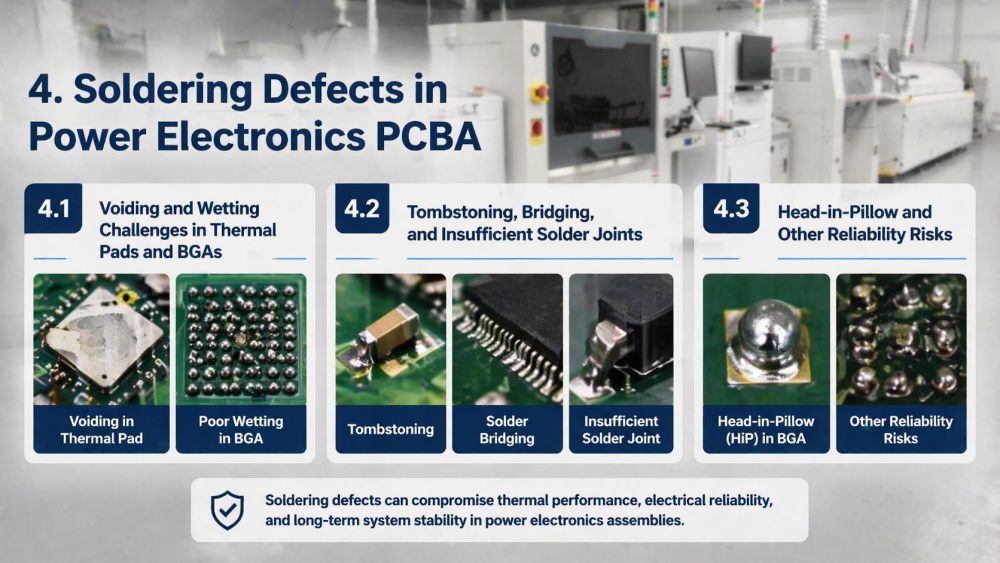

Dušení se týká vytváření vzduchových kapes pod pájeným spojem, které mohou oslabit spojení. V PCBA výkonové elektroniky je dutinování zvláště běžné u tepelných podložek a BGA, kde velké kontaktní plochy mají tendenci zachycovat vzduch během procesu pájení. Neadekvátní smáčení na těchto velkých podložkách může problém dále zhoršit, protože pájka nedokáže zcela přilnout k podložce a vytváří slabé spoje, které ovlivňují tepelný a elektrický výkon. Zajištění správného smáčení je nezbytné pro spolehlivé pájené spoje v sestavách výkonové elektroniky.
Tombstoning, jev, kdy se jeden konec součástky zvedne z PCB během pájení, je běžným problémem v PCBA výkonové elektroniky. To je často způsobeno nevyváženým ohřevem nebo nedostatkem pájecí pasty. Podobně přemostění pájky (nežádoucí pájená spojení mezi sousedními vodiči) a nedostatečné pájené spoje (kde není dostatek pájky k vytvoření spolehlivého spoje) jsou běžné problémy, které se mohou vyskytnout v důsledku nekonzistentního nanášení pájecí pasty nebo nesprávných profilů přetavení. Tyto vady snižují celkovou spolehlivost produktu a zvyšují pravděpodobnost selhání.
Hlava v polštáři (HiP) je další vadou běžně pozorovanou u BGA a je způsobena špatným smáčením kuliček pájky. Tato vada nastane, když kulička pájky zcela nenamočí podložku, takže kulička zůstane zavěšena nad podložkou jako "hlava v polštáři".
Tento stav snižuje pevnost spoje a může vést k poruše pod napětím. Přítomnost HiP může být zvláště škodlivá ve vysoce spolehlivé výkonové elektronice, kde jsou robustní připojení rozhodující pro stabilitu systému.
Teplotní profil přetavení hraje klíčovou roli při zajišťování kvality pájeného spoje a minimalizaci defektů. U výkonové elektroniky PCBA je optimalizace teplotního profilu kritická kvůli měnící se tepelné hmotnosti různých součástí.
Výběr správné reflow pece je zásadní pro uspokojení těchto potřeb.
Předehřívací stupeň musí zajistit rovnoměrný ohřev bez namáhání součástí, zatímco fáze namáčení umožňuje tepelnou rovnoměrnost před dosažením vrcholu přetavení. Fáze ochlazování musí být pozvolná, aby se zabránilo tepelnému šoku.
Efektivní vyvážení všech těchto stupňů zajišťuje, že vysoce výkonné komponenty budou vystaveny minimálnímu tepelnému namáhání při dosažení vysoce kvalitních pájených spojů.
S rostoucím používáním bezolovnaté pájky je třeba upravit teplotní profily přetavení tak, aby vyhovovaly vyšším teplotám tavení těchto pájek.
Výběr správné bezolovnaté přetavovací pece je zásadní pro splnění těchto výzev. Kromě toho konstrukce s vysokou hustotou často obsahují součásti, které jsou pevně zabalené dohromady, což dále komplikuje proces zahřívání.
Pro dosažení konzistentních výsledků pájení je třeba profily vyladit tak, aby zohledňovaly zvýšenou složitost těchto návrhů.

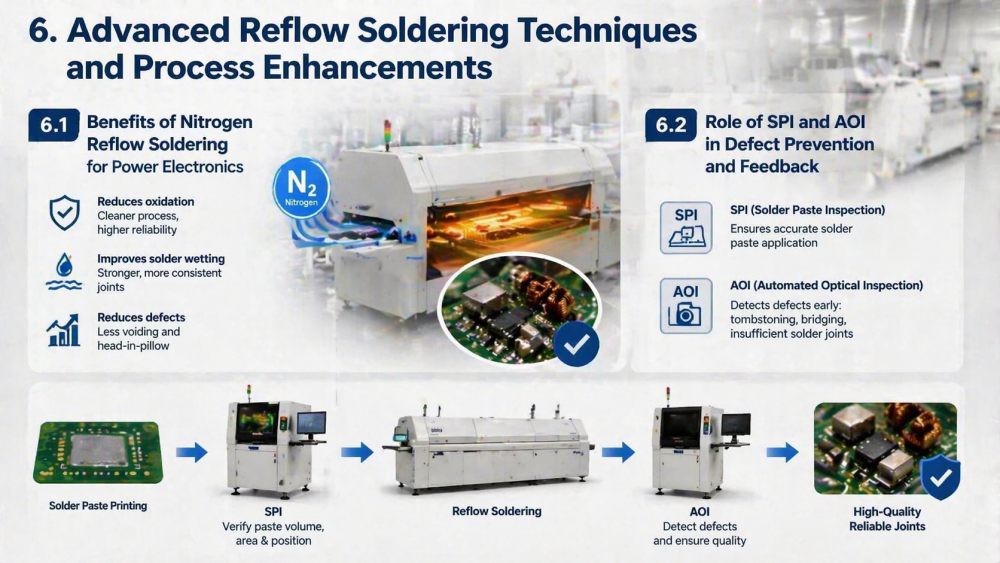

Dusíkové pájení přetavením se ukázalo jako hodnotné řešení pro výkonovou elektroniku PCBA díky své schopnosti snižovat oxidaci a zlepšovat smáčení pájky. Prostředí dusíku zabraňuje tvorbě oxidů na součástkách a pájecích ploškách a zajišťuje vysoce kvalitní spoje.
Pro výkonovou elektroniku s komponenty s vysokou hustotou a kritickými požadavky na výkon poskytuje přetavení dusíku zvýšenou spolehlivost zlepšením konzistence pájeného spoje a snížením defektů, jako je tvorba dutin a hlava v polštáři.
Kontrola pájecí pasty (SPI) a AOI (Automated Optical Inspection) hrají zásadní roli v prevenci defektů a zpětné vazbě v reálném čase během procesu pájení přetavením.
SPI zajišťuje přesné nanášení pájecí pasty, zatímco AOI detekuje defekty, jako jsou náhrobky, přemostění a nedostatečné pájené spoje na začátku procesu.
Integrací těchto kontrolních systémů do procesu přetavení mohou výrobci minimalizovat závady a zlepšit celkovou výtěžnost výkonové elektroniky PCBA.
Integrace pájení přetavením s inline kontrolními systémy, jako jsou SPI a AOI, umožňuje výrobcům dosáhnout kontroly kvality v reálném čase. Tato integrace zajišťuje nejen okamžitou detekci závad, ale umožňuje také nepřetržité monitorování procesu.
Zpětná vazba v reálném čase umožňuje operátorům rychle upravit proces, snížit pravděpodobnost defektů a zlepšit celkovou efektivitu výroby.
Začlenění systémů monitorování procesů a sledovatelnosti v reálném čase do procesu pájení přetavením zvyšuje stabilitu procesu. Výrobci mohou sledovat každý aspekt výrobního procesu, od nanášení pájecí pasty až po konečnou kontrolu.
To umožňuje neustálé zlepšování, protože operátoři mohou identifikovat vzorce, implementovat nápravná opatření a zabránit opětovnému výskytu závad.
Případová studie sestav vysoce výkonných invertorů ukazuje, jak může deformace ovlivnit vyrovnání součástí a spolehlivost pájeného spoje. Optimalizací teplotních profilů a použitím řízených stupňů chlazení byla společnost schopna výrazně snížit deformaci a dosáhnout konzistentních pájených spojů. To vedlo ke zlepšení spolehlivosti produktu a výkonu ve vysoce výkonných aplikacích.
Další případová studie ukazuje, jak optimalizace teplotních profilů a integrace systémů AOI vedlo ke zvýšení výnosu ve výrobě výkonové elektroniky. Společnost zaznamenala výrazné snížení defektů, jako je tvorba dutin, přemostění a nedostatečné pájené spoje, což vedlo k vyšší efektivitě výroby a nižším nákladům na přepracování.
Vzhledem k tomu, že poptávka po ekologických výrobních procesech roste, elektronický průmysl zkoumá nové materiály, které jsou udržitelné a účinné ve vysoce výkonných aplikacích.
Pokroky v materiálech, jako je bezolovnatá pájka se zvýšeným výkonem, mění způsob, jakým se provádí pájení přetavením, se zaměřením na snížení dopadu na životní prostředí při zachování vysoké spolehlivosti.
Používání profilovacích systémů řízených umělou inteligencí je na vzestupu a nabízí přesnější kontrolu nad procesem pájení přetavením. Systémy AI dokážou předvídat kolísání teploty, upravovat profily v reálném čase a zlepšovat celkovou efektivitu výroby.
Tyto inovace vedou k posunu směrem k udržitelnějším a efektivnějším výrobním procesům, což v konečném důsledku přispívá k růstu výkonové elektroniky.
Závěrem lze říci, že pájení přetavením v PCBA výkonové elektroniky představuje jedinečné výzvy, včetně tepelného managementu, deformace PCB a defektů pájení. S pokroky v optimalizaci teplotního profilu, pájení přetavením dusíku a automatizované kontrole však mohou výrobci tyto problémy překonat a zlepšit spolehlivost produktu. S tím, jak se průmysl posouvá k ekologičtějším procesům a profilování řízenému umělou inteligencí, vypadá budoucnost přetavovacího pájení výkonové elektroniky slibně, s větší účinností a udržitelností na obzoru.
