Pokud vaše výrobní linka SMT vykazuje nekonzistentní výtěžnost, neočekávané přepracování nebo potíže s udržením stabilní kvality pájení, hlavní příčina nemusí být tam, kde si myslíte.
V mnoha případech nejsou tyto problémy způsobeny operátory, materiály nebo dokonce předřazenými procesy – ale samotnou přetavovací pecí.
Jako poslední a nejkritičtější fáze procesu SMT určuje pájení přetavením, zda se všechny předchozí kroky – tisk, umístění a kontrola – promítnou do spolehlivých, vysoce kvalitních sestav. Nesoulad mezi požadavky na váš produkt a schopnostmi vaší přetavovací pece může tiše zavést variace, snížit výtěžnost prvního průchodu a zvýšit dlouhodobé výrobní náklady.
Přesto mnoho výrobců stále vybírá přetavovací pece na základě ceny, základních specifikací nebo obecných doporučení, aniž by plně chápali, jak tyto volby ovlivňují skutečný výkon výroby.
Tato příručka je navržena tak, aby to změnila.
Namísto toho, abyste se zaměřovali pouze na technické vlastnosti, vám tento článek pomůže vyhodnotit přetavovací pece z praktického hlediska orientovaného na výrobu – takže můžete učinit rozhodnutí, které časem zlepší kvalitu, stabilitu a ziskovost.
Proč tedy na výběru reflow pece tolik záleží?
Pokud vaše linka SMT občas trpí nestabilní výtěžností, neočekávaným přepracováním nebo nekonzistentní kvalitou pájky mezi dávkami, problém nemusí pocházet z místa, kde očekáváte.
Mnoho výrobců se zpočátku zaměřuje na pájecí pastu, přesnost umístění nebo výkon operátora, když nastanou problémy. Ve značném počtu případů však skutečný zdroj odchylek spočívá ve fázi přetavení – kde jsou všechny upstream procesy buď validovány, nebo kompromitovány.
Neodpovídající přetavovací pec může způsobit jemné, ale kritické nesrovnalosti: nerovnoměrné rozložení tepla, nestabilní profilování nebo nedostatečné řízení procesu. Tyto problémy se zřídka objevují jako okamžité selhání. Místo toho se v průběhu času hromadí a projevují se jako vyšší míra přepracování, skryté vady a dlouhodobá rizika spolehlivosti.
Naproti tomu správně nakonfigurovaná přetavovací pec přináší stabilitu celé výrobní lince. Zajišťuje konzistentní přenos tepla, opakovatelné výsledky pájení a předvídatelný procesní výkon napříč různými produkty a výrobními cykly.
To je důvod, proč výběr přetavovací pece není jen technickou volbou – je to rozhodnutí, které přímo ovlivňuje stabilitu vaší výroby, kvalitu produktu a celkovou ziskovost.
Výběr přetavovací pece není o porovnávání specifikací – jde o to, abyste se ujistili, že stroj skutečně odpovídá vaší výrobě.
K mnoha chybám při výběru dochází proto, že rozhodnutí jsou přijímána příliš rychle, aniž bychom plně pochopili, jak různé faktory ovlivňují skutečný výrobní výkon. Strukturovaný přístup vám může pomoci vyhnout se nákladným neshodám.

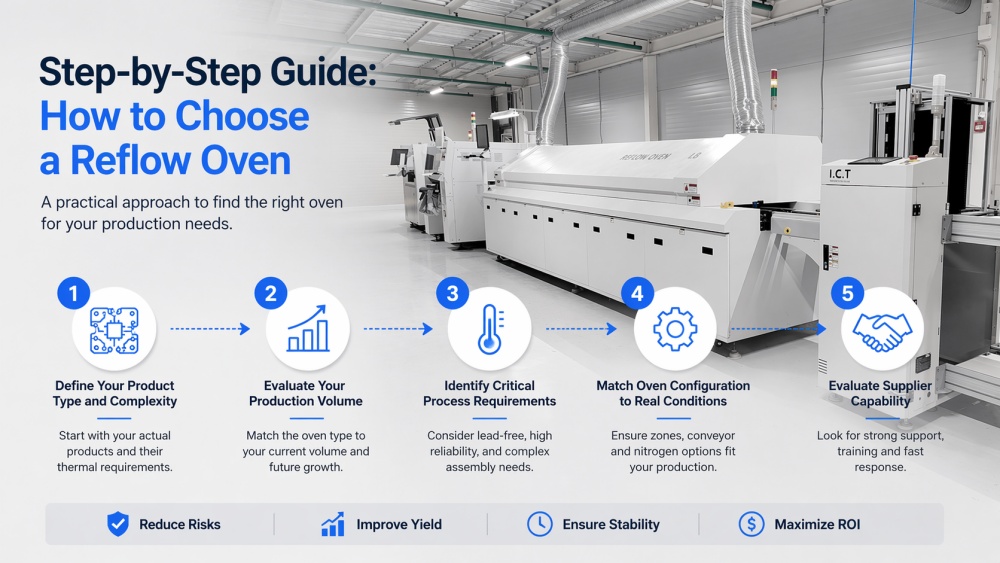

Zde je praktická metoda krok za krokem, kterou používají zkušení inženýři SMT:
Začněte svými skutečnými produkty – ne vybavením.
Vyrábíte LED panely, automobilové řídicí desky nebo vysoce výkonné PCB? Každá kategorie má velmi odlišné požadavky, pokud jde o tepelné chování, citlivost součástí a stabilitu procesu.
Výběr přetavovací pece bez jasné definice vašeho produktu často vede buď k přehnané specifikaci, nebo k nedostatečné kapacitě.
Váš objem výroby určuje typ systému, který potřebujete.
Velkoobjemová výroba vyžaduje inline přetavovací pece se stabilní propustností a opakovatelným výkonem. Naproti tomu prostředí maloobjemové výroby nebo R&D mohou upřednostňovat flexibilitu před rychlostí.
A co je důležitější, neberte v úvahu pouze současnou kapacitu, ale i budoucí růst. Systém, který funguje dnes, se zítra může stát úzkým hrdlem.
Ne všechny procesy SMT jsou stejné.
Bezolovnaté pájení, vysoce spolehlivé aplikace nebo složité sestavy vyžadují přísnější kontrolu teploty, lepší tepelnou rovnoměrnost a konzistentnější profilování.
Pokud jsou tyto požadavky podceněny, výsledkem je často nestabilní výnos a průběžné úpravy procesů.
Tady se mnohá rozhodnutí pokazí.
Místo výběru na základě obecných specifikací se zaměřte na to, jak konfigurace podporuje vaši skutečnou produkci:
Topné zóny musí odpovídat vašim potřebám tepelného profilu
Dopravníkové systémy musí zvládnout velikost a hmotnost vaší desky plošných spojů
U produktů citlivých na oxidaci je třeba zvážit možnosti dusíku
Nesoulad se zde přímo promítá do nestability procesu.
Ani to nejlepší vybavení nemůže fungovat dobře bez náležité podpory.
Spolehlivý dodavatel by měl poskytnout nejen stroj, ale také:
Procesní vedení během nastavování
Školení pro váš inženýrský tým
Rychlá reakce v případě problémů
V reálném produkčním prostředí závisí dlouhodobá stabilita jak na podpoře, tak na hardwaru.

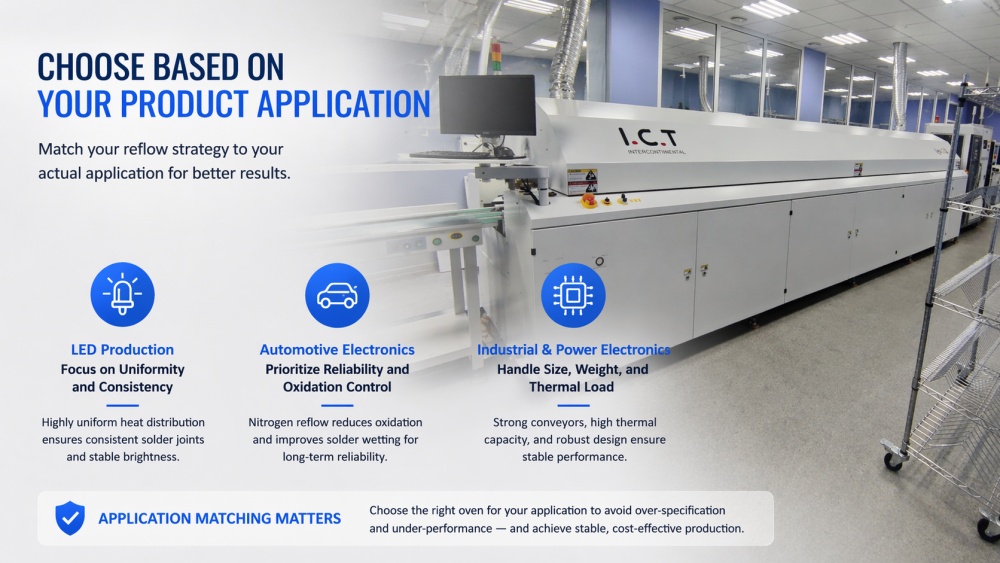

Ne všechny přetavovací pece jsou určeny pro stejný typ výroby.
V praxi je jednou z nejčastějších chyb výběr zařízení na základě obecných specifikací bez ohledu na to, jak různé typy produktů kladou velmi odlišné požadavky na proces přetavení.
Chcete-li se tomu vyhnout, je prvním krokem přizpůsobení strategie přeformátování vaší skutečné aplikaci.
LED desky, zvláště velké panely, vyžadují vysoce rovnoměrné rozložení tepla.
I malé teplotní rozdíly mezi různými oblastmi desky mohou mít za následek nerovnoměrné pájené spoje, což může vést k viditelné nekonzistenci jasu v konečném produktu.
V tomto případě jsou zásadní reflow pece se stabilními konvekčními systémy a konzistentními tepelnými profily.
Automobilové aplikace vyžadují dlouhodobou spolehlivost v náročných podmínkách.
Přetavení dusíku se často doporučuje pro snížení oxidace a zlepšení smáčení pájky, zejména u součástek s jemnou roztečí a kritických spojů.
Bez řádné regulace atmosféry a přesného teplotního profilu mohou skryté vady projít kontrolou, ale selhat v terénu – což vede k nákladným záručním rizikům.
Průmyslové řídicí desky a výkonová elektronika obvykle obsahují větší desky plošných spojů, silnější vrstvy mědi a těžší součástky.
Tyto vlastnosti vyžadují:
Silné a stabilní dopravníkové systémy
Vyšší tepelná kapacita pro konzistentní vytápění
Robustní mechanická konstrukce zabraňující deformaci
Pokud přetavovací pec nezvládne tyto podmínky, může to vést k deformaci desky, nedostatečnému pájení nebo nestabilitě procesu.
Výběr reflow pece bez ohledu na vaši aplikaci produktu často vede ke dvěma nákladným výsledkům:
Nadměrná specifikace → zbytečná investice bez skutečného přínosu
Nedostatečný výkon → pokračující problémy s výrobou a skryté ztráty
Správný přístup je nevybírat "nejpokročilejší" troubu, ale takovou, která nejlépe odpovídá vašim skutečným výrobním potřebám.

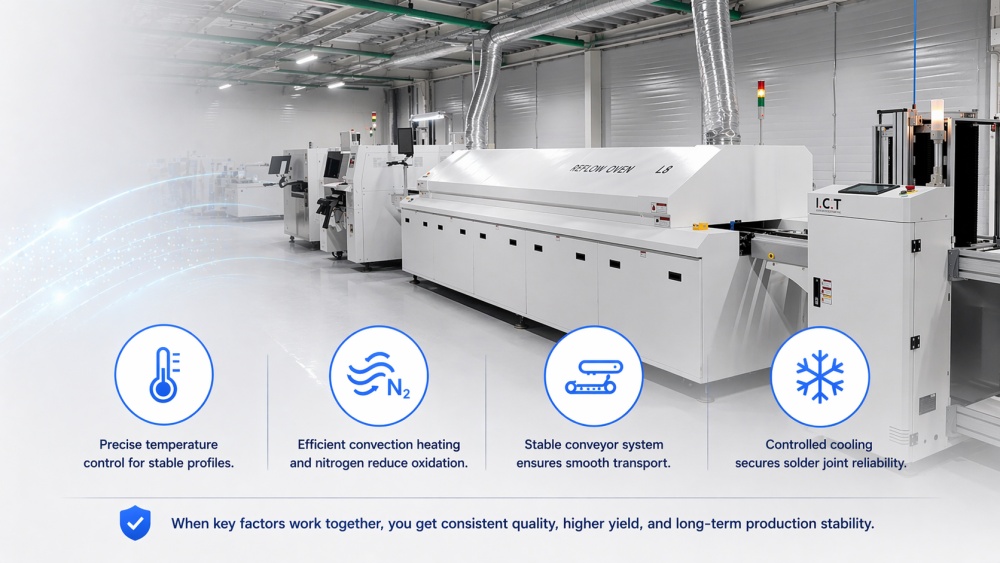

Pochopení specifikací přetavovací pece neznamená jen vědět, co jednotlivé parametry znamenají – jde o pochopení toho, jak každý z nich ovlivňuje vaše výrobní výsledky.
V mnoha případech není nestabilita výroby způsobena zjevnými poruchami stroje, ale jemným nesouladem v konfiguraci. Tyto neshody často zůstávají při výběru nepovšimnuty, přesto přímo vedou k defektům, přepracování a nekonzistentní kvalitě.
Následující technické faktory by proto neměly být hodnoceny jako vlastnosti, ale jako kritické kontroly stability procesu.
Počet topných zón určuje, jak přesně můžete ovládat teplotní profil.
Více zón umožňuje hladší přechody mezi fázemi předehřívání, namáčení a přetavení, což snižuje tepelný šok a zlepšuje tvorbu pájených spojů.
Nedostatečné zóny však mohou vést k nestabilním profilům, zejména u složitých desek nebo desek s vysokou hustotou. To často vede k defektům, jako je neúplné pájení nebo namáhání součástek.
Cílem není vybrat nejvyšší počet zón, ale zajistit, aby si vaše trouba zachovala stabilní a opakovatelný profil pro vaše konkrétní produkty.
Moderní reflow pece spoléhají na konvekční ohřev pro efektivní a rovnoměrný přenos tepla.
Pro aplikace vyžadující vyšší spolehlivost – jako jsou automobilové sestavy nebo sestavy s jemným stoupáním – se často používá dusíková atmosféra ke snížení oxidace a zlepšení smáčení pájky.
Bez řádné regulace atmosféry může oxidace vést ke slabým pájeným spojům nebo nekonzistentní kvalitě, zejména v bezolovnatých procesech.
Zde se nerozhoduje jednoduše "s dusíkem nebo bez něj", ale zda váš produkt a požadavky na spolehlivost ospravedlňují dodatečnou kontrolu.
Dopravníkový systém musí odpovídat vašim požadavkům na velikost, hmotnost a mechanickou stabilitu desky plošných spojů.
Řetězové systémy poskytují silnou oporu pro těžké nebo velké desky
Síťované pásy jsou vhodné pro lehčí výrobky
Hybridní systémy nabízejí flexibilitu pro smíšenou výrobu
Pokud není dopravník správně slícován, může dojít k problémům, jako je prohýbání desky, nesouosost nebo vibrace – přímo ovlivňující přesnost umístění a kvalitu pájení.
Chlazení není jen posledním krokem – hraje klíčovou roli při určování struktury a spolehlivosti pájeného spoje.
Řízené chlazení pomáhá vytvářet stabilní intermetalické sloučeniny a snižuje riziko defektů, jako jsou mikrotrhlinky nebo slabé spoje.
Špatné řízení chlazení může ohrozit spolehlivost produktu, i když se proces ohřevu zdá být stabilní.
Častou chybou je individuální hodnocení těchto parametrů.
Ve skutečnosti je výkon přetavení výsledkem toho, jak všechny tyto faktory spolupracují – tepelná regulace, atmosféra, mechanická stabilita a chování při chlazení.
Optimalizace pouze jednoho aspektu a ignorování ostatních často vede k nestabilní produkci.
Správným přístupem je zajistit, aby celý systém odpovídal vašemu produktu, procesu a dlouhodobým výrobním cílům.
Jakmile jsou tyto technické požadavky jasně definovány, je dalším krokem výběr správného typu konfigurace přetavovací pece – ať už jde o inline systém pro kontinuální výrobu nebo dávkové řešení pro flexibilitu – na základě vašeho výrobního modelu a potřeb propustnosti.
Jakmile definujete své technické požadavky, dalším zásadním rozhodnutím je výběr správného typu konfigurace přetavovací pece.

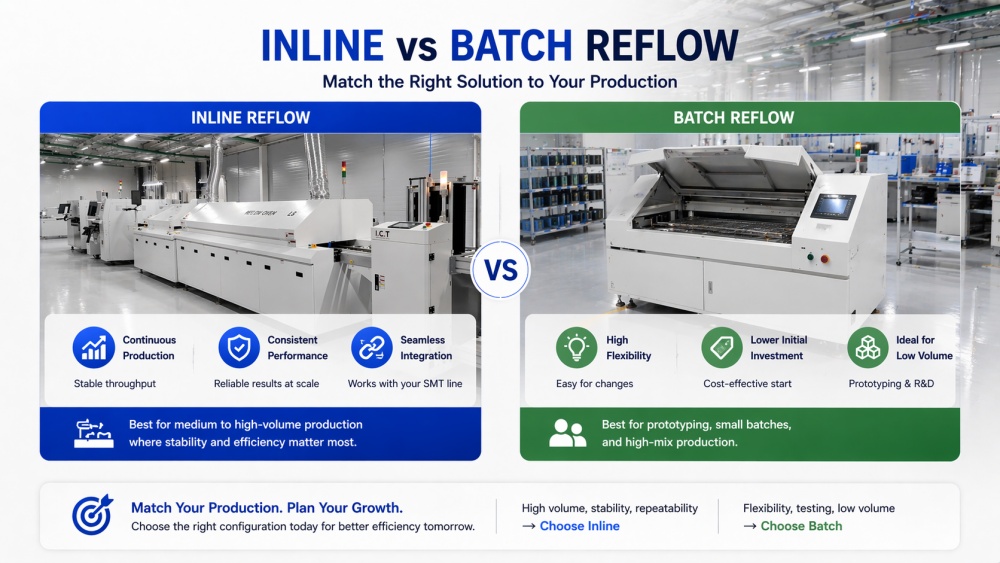

Inline a dávkové přetavovací pece jsou navrženy pro velmi odlišná výrobní prostředí. Výběr nesprávného typu může způsobit dlouhodobá omezení v efektivitě, škálovatelnosti a stabilitě procesu.
Inline reflow pece jsou navrženy tak, aby fungovaly jako součást plně integrované výrobní linky SMT.
Nabízejí:
Nepřetržité zpracování se stabilní propustností
Konzistentní tepelné profily ve velkých objemech výroby
Bezproblémová integrace s upstream a downstream zařízení
Výrobcům, kteří provozují střední až velkoobjemovou výrobu, poskytují inline systémy stabilitu a účinnost potřebnou k udržení konzistentního výstupu.
Vyžadují však dobře strukturovaný výrobní tok a jsou méně flexibilní pro časté změny produktu.
Dávkové reflow pece zpracovávají vždy jednu dávku, takže jsou vhodné pro:
Prototypování a vývoj produktů
Malosériová nebo vysokomixová výroba
Prostředí výzkumu a vývoje, kde jsou potřeba časté úpravy
Nabízejí flexibilitu a nižší počáteční investice, ale nemohou odpovídat propustnosti a konzistenci inline systémů.
V produkčních prostředích, kde je kritická stabilita výstupu, může spoléhání na dávkové systémy vést k neefektivitě a odchylkám.
Výběr mezi inline a šarží není o tom, co je lepší – jde o to, co vyhovuje vašemu výrobnímu modelu.
Pokud je vaší prioritou vysoká hlasitost, stabilita a opakovatelnost → Inline je správná volba
Je-li vaší prioritou flexibilita, může stačit testování nebo malosériová výroba → Dávka
Jednou z běžných chyb je začít s dávkovým systémem a později se potýkat s škálováním výroby. Přechod na inline systémy v této fázi často vyžaduje dodatečné investice a úpravy procesů.
Typ přetavovací pece, který zvolíte, přímo ovlivní vaši schopnost škálovat výrobu, udržovat konzistenci a kontrolovat náklady v průběhu času.
Včasné správné rozhodnutí pomáhá vyhnout se úzkým místům a zajišťuje, že vaše linka SMT může růst s vaším podnikáním.
Jakmile je vybrána vhodná konfigurace, dalším krokem je pochopit, jak vyvíjející se procesní požadavky – jako je bezolovnaté pájení – dále ovlivňují výkon a výběr přetavovací pece.

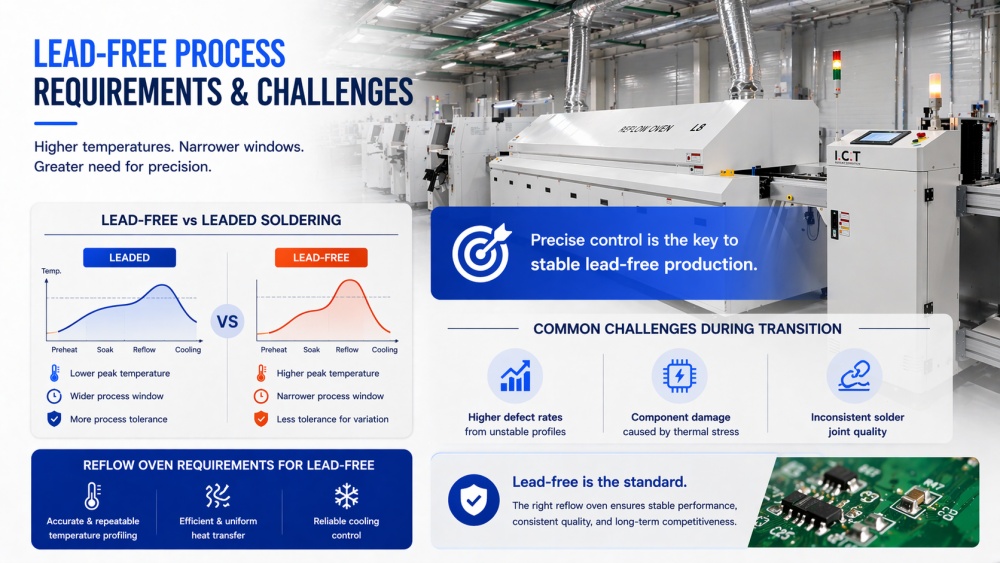

Bezolovnaté pájení přináší vyšší teploty a užší procesní okna.
To vyžaduje přesnější tepelnou kontrolu a stabilní profilování, aby se předešlo defektům, jako je špatné smáčení nebo poškození součástí.
Výrobci, kteří přecházejí z olovnatých procesů, tyto požadavky často podceňují, což vede k nestabilitě při náběhu výroby. S tím, jak se více průmyslových odvětví posouvá k bezolovnaté výrobě, stalo se pájení přetavením výrazně náročnějším – nejen z hlediska teploty, ale i z hlediska celkového řízení procesu.
Bezolovnaté pájení funguje při vyšších teplotách a v užších procesních oknech. To znamená, že existuje menší tolerance pro odchylky. I malé nesrovnalosti v tepelném profilování mohou vést k defektům, jako je špatné smáčení, dutiny nebo namáhání součástí.
Ve srovnání s tradičním olovnatým pájením vyžadují bezolovnaté materiály:
Vyšší špičkové teploty
Přesnější ovládání během namáčení a přetavení
Lepší tepelná rovnoměrnost napříč celou DPS
Bez dostatečné kontroly se proces stává nestabilním. To, co mohlo být přijatelné odchylky v procesech s obsahem olova, se může rychle změnit v defekty v bezolovnaté výrobě.
Výrobci, kteří přecházejí z olovnatých na bezolovnaté procesy, často čelí neočekávaným problémům během náběhu:
Zvýšená chybovost kvůli nestabilním profilům
Poškození součástí způsobené nadměrným tepelným namáháním
Nekonzistentní kvalita pájeného spoje mezi šaržemi
Tyto problémy nejsou vždy způsobeny chybou obsluhy – často jsou důsledkem toho, že zařízení nedokáže udržet požadovanou úroveň přesnosti.
Bezolovnatá výroba klade mnohem vyšší nároky na reflow pece.
Pro udržení stabilních výsledků musí trouba poskytovat:
Přesné a opakovatelné teplotní profilování
Efektivní a rovnoměrný přenos tepla
Spolehlivé řízení chlazení pro ochranu integrity pájeného spoje
Pokud přetavovací pec nemůže splnit tyto požadavky, samotné úpravy procesu problém nevyřeší.
Bezolovnatá výroba není jen krátkodobý upgrade – je to dlouhodobý standard.
Výběr přetavovací pece, která je plně schopná zpracovávat bezolovnaté procesy, zajistí, že vaše výrobní linka zůstane stabilní, škálovatelná a připravená na budoucí požadavky na produkty.
S ohledem na tyto procesní výzvy je jasné, že výběr zařízení není jen o splnění aktuálních potřeb – ale také o prevenci defektů a zajištění stálé kvality, která přímo souvisí s náklady, efektivitou a návratností investic vaší SMT linky.
I když máte tisk a umístění pod kontrolou, mohou se během přetavení objevit vady.
V mnoha případech nejsou opakující se problémy pouhými chybami v procesu. Často jsou známkou toho, že přetavovací pec nemůže udržovat stabilní a opakovatelné tepelné podmínky.
Mezi běžné závady patří:
Náhrobky způsobené nerovnoměrným zahříváním na desce plošných spojů
Pájecí můstky způsobené nadměrnými nebo špatně kontrolovanými teplotami
Dutiny způsobené nesprávným tepelným profilováním
Když se tyto problémy objevují opakovaně, nemělo by se zaměřit pouze na úpravu procesu. Je také nutné vyhodnotit, zda přetavovací pec může zajistit rovnoměrné rozložení tepla, přesné profilování a řízené chlazení.
Dobře přizpůsobená přetavovací pec pomáhá snižovat tyto vady u zdroje, čímž zlepšuje kvalitu produktu i stabilitu výroby.
A jakmile se redukce defektů stane měřitelnou, další otázka je jasná: jakou hodnotu tato stabilita vytváří z hlediska úspor nákladů a návratnosti investic?

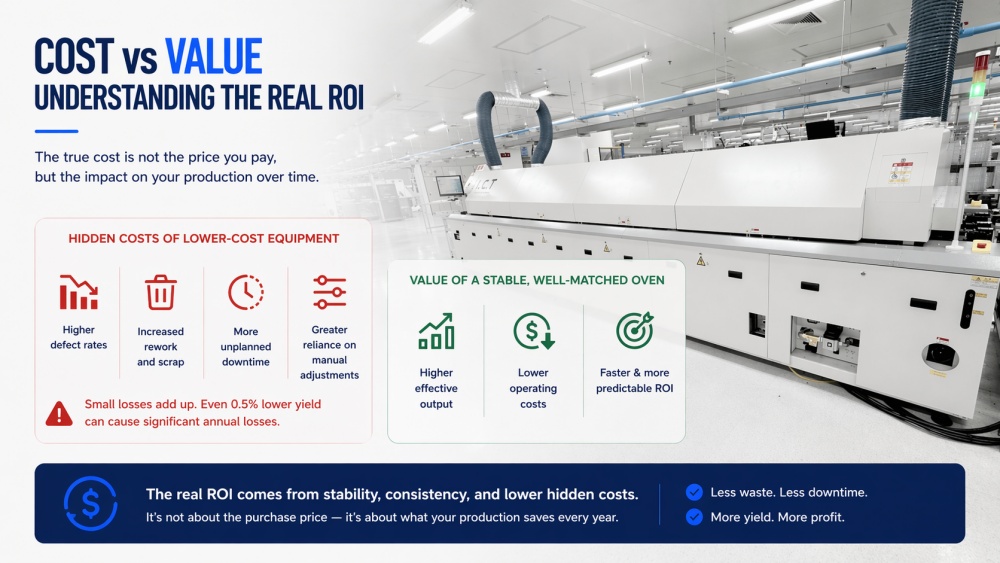

Náklady na přetavovací pec nejsou jen pořizovací cenou – je to celkový dopad, který má na vaši výrobu v průběhu času.
Nízkonákladová zařízení často přicházejí se skrytými náklady, které nejsou okamžitě viditelné:
Vyšší chybovost
Zvýšené přepracování a zmetkovitost
Další neplánované odstávky
Větší závislost na ručním nastavení
Tyto problémy se mohou na první pohled zdát zvládnutelné, ale v každodenní produkci se rychle hromadí.
I malý pokles výnosu z prvního průchodu – například 0,5 % – se může promítnout do významných ročních ztrát, zejména ve středně až velkoobjemové výrobě.
Naproti tomu stabilní a dobře sladěná přetavovací pec zlepšuje konzistenci, snižuje variace procesu a minimalizuje skryté náklady.
Postupem času to vede k:
Vyšší efektivní výkon
Nižší provozní náklady
Rychlejší a předvídatelnější návratnost investic
Jinými slovy, skutečná otázka nezní 'Kolik stojí stroj?'
— ale 'Kolik stojí nestabilita vaši produkci každý rok?'
Po pochopení dopadu výkonu přeformátování na náklady a stabilitu je další otázkou, proč se v praxi stále vyskytuje tolik problémů s výrobou.
Ve většině případů není problémem samotné zařízení, ale způsob, jakým bylo vybráno.
Mezi běžné chyby patří:
Vybírat pouze podle ceny
→ často vede k vyšším dlouhodobým nákladům kvůli nestabilitě a vadám
Ignorování skutečných požadavků na proces
→ má za následek neodpovídající výkon a průběžné úpravy
Přehlížení budoucího rozšiřování výroby
→ vytváří úzká hrdla s rostoucí poptávkou
Podcenění podpory dodavatele
→ vede k pomalému řešení problémů a delším prostojům
Tato rozhodnutí se mohou v dané chvíli zdát rozumná, ale často se stávají hlavní příčinou opakujících se problémů s výrobou.
Ve skutečnosti mnoho továren netrpí nedostatkem vybavení – trpí vybavením, které neodpovídá jejich výrobním potřebám.
V této fázi by mělo být jasné, že výběr přetavovací pece není jen o stroji samotném – jde o zajištění dlouhodobé stability výroby.
Proto je výběr správného dodavatele stejně důležitý jako výběr správného vybavení.
Spolehlivý dodavatel by měl poskytnout:
Osvědčené zkušenosti v různých odvětvích
→ zajistit, aby rozuměli různým aplikačním požadavkům
Schopnost globální technické podpory
→ snížení prostojů a zajištění rychlého řešení problémů
Plná odbornost integrace linky SMT
→ zamezení nesouladu mezi zařízením a procesem
Silná znalost procesů, nejen hardwaru
→ pomáhá dosáhnout stabilních a opakovatelných výsledků
Spolupráce se správným partnerem znamená méně rizik během nastavování, hladší náběh výroby a předvídatelnější dlouhodobý výkon.
Než učiníte konečné rozhodnutí, věnujte chvíli zhodnocení svých skutečných požadavků:
Jaká je velikost a složitost vašeho PCB?
Jaký je váš současný a budoucí objem výroby?
Požadujete pro své produkty přeměnu dusíku?
Jaká úroveň spolehlivosti je požadována?
Zvýší se v blízké budoucnosti rozsah vaší výroby?
Pokud je některá z těchto otázek nejasná, obvykle to znamená, že řešení ještě nebylo plně definováno.
Výběr reflow pece není jen technické rozhodnutí – je to dlouhodobá investice, která přímo ovlivňuje kvalitu vašeho produktu, stabilitu výroby a celkovou ziskovost.
V tuto chvíli již klíčová otázka není:
"Jaké specifikace si mám vybrat?"
-ale:
"Jaké řešení nejlépe vyhovuje mé produkci?"
