| Podrobnosti | specifikace |
|---|---|

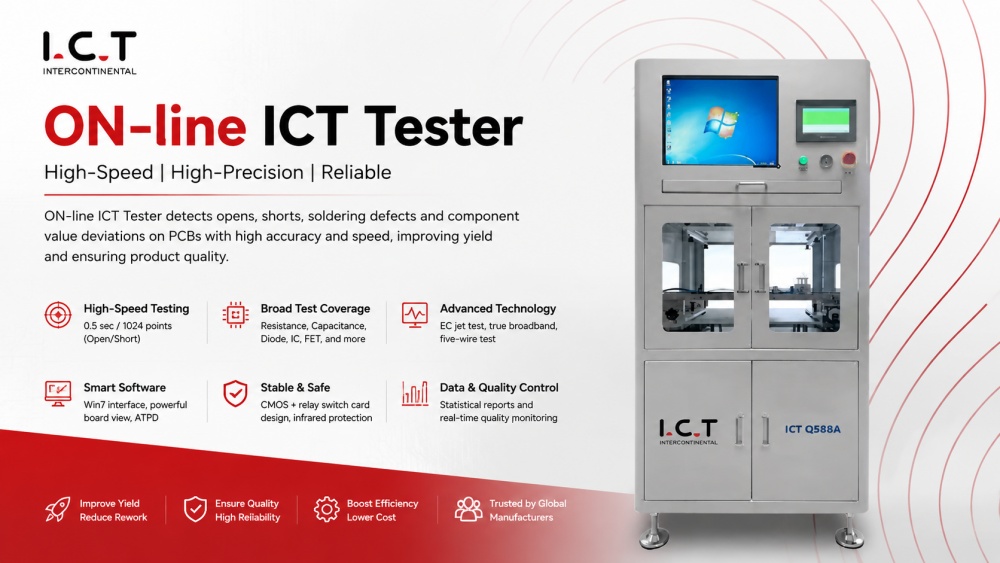

| Model | ICT-Q588A |
| Velikost PCB | 500 mm x 350 mm (standardní) |
| Testovací body | 256 bodů (standardní), 1024 bodů (volitelné) |
| Testovací rychlost | 0,5 s/1024 bodů (otevřené/krátké) |
| 2 ms ~ 40 ms/krok (test součásti) | |
| Přepnout kartu | 128/port |
| Izolované body | 10 kroků na test, lze automaticky izolovat |
| Testovací rozsah | Odpor: 0,05 Ω ~ 100M Ω |
| Kapacita: 1pf ~ 40MF | |
| Indukčnost: 1μH ~ 50H | |
| Diody: 0,1V ~ 9V | |
| Zenerova dioda: 0,1V ~ 15V | |
| Tranzistor: saturace VCE na 3 svorkách | |
| FET: Třísvorkové testy pro VDS, CDS, RD (zapnuto) | |
| Zdroj signálu | AC: 10mVpp ~ 10Vpp, DC: ±10mV ~ ±7,5V |
| Testovací frekvence | AC: 100 ~ 100 kHz |
| Napájení | AC: 220V, 50/60Hz, 3kW |
| Tlak vzduchu | 3~6 kg/cm² |
| Dimenze | 1000 mm x 750 mm x 1600 mm |
| Hmotnost | Přibl. 350 kg |
| Operační systém | Win 7 (anglická verze) |
| Procesor | Dvoujádrový 2,8 GHz nebo vyšší |
| Paměť | 2 GB |
| Pevný disk | 1000 GB nebo více |
| Zobrazit | 19palcový displej |
| Tiskárna | Tiskárna účtenek Epson |
| Infračervená ochrana | Ano |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
ICT poskytuje komplexní řešení výrobních linek SMT, která pokrývají celý proces výroby elektroniky od začátku do konce. Naše systémy integrují manipulaci s deskami, tisk pájecí pastou, vysokorychlostní umisťování součástek, kontrolu, pájení přetavením a flexibilní možnosti depanelingu, včetně ručního routeru pro depaneling PCB pro menší výrobní potřeby. Podporujeme zákazníky kompletním plánováním výroby, výběrem zařízení, odbornou instalací, školením operátorů a průběžnou optimalizací. Tento komplexní přístup pomáhá výrobcům v oblasti chytrých telefonů, automobilového průmyslu, zdravotnictví a spotřební elektroniky dosáhnout na dnešním trhu vyšší účinnosti, konzistentní kvality a silné konkurenční výhody.
| Název produktu | Účel v řadě SMT |
|---|---|
| Montážní linka SMD PCB | Montážní linka Full-auto SMT na klíč |
| Nakladač zásobníků SMT | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| SMT montážní stroj | Přesně montuje součástky na desky plošných spojů. |
| Přetavovací pec BGA | Roztaví pájku a vytvoří pevné spoje. |
| Video o úspěchu zákazníka
V roce 2026 ICT úspěšně dodalo plně automatizovanou výrobní linku SMT zákazníkovi v Portugalsku, který se specializuje na automobilovou elektroniku, zejména automobilová světla a ovladače. Linka, která zahrnovala On-line ICT Tester, byla plně integrována s dalším klíčovým zařízením, jako jsou pick-and-place stroje, šablonovací systémy a přetavovací pece. Naši inženýři zajistili instalaci a školení na místě, aby zajistili, že linka bude provozuschopná a optimalizovaná pro výrobu. Zákazník oznámil výrazné zlepšení efektivity výroby a kontroly kvality díky bezproblémové integraci testeru do výrobní linky.
| Servis a podpora školení
ICT nabízí kompletní SMT řešení, která integrují všechny stroje do vašeho výrobního procesu, včetně Online -ICT Testeru. Naši inženýři se starají o kompletní instalaci, kalibraci a integraci veškerého vybavení, zajišťující bezproblémovou komunikaci a optimalizovaný pracovní postup. Poskytujeme také hloubkové školení vašim operátorům o provozu stroje, testovacích postupech a odstraňování problémů. Díky nepřetržité vzdálené podpoře zajišťujeme efektivní provoz vaší výrobní linky, maximalizujeme dobu provozuschopnosti a minimalizujeme zpoždění.
| Co říkají naši zákazníci
On-line ICT Tester společnosti ICT soustavně pomáhá klientům zvyšovat efektivitu výroby a zkracovat prostoje. Automatizací obvodového testování se systém bez problémů integruje do výrobní linky, čímž se zvyšuje celková rychlost a přesnost testování. Klienti oceňují uživatelsky přívětivé rozhraní, bezproblémovou integraci se stávajícími systémy a spolehlivý výkon testeru, což vše přispívá ke zvýšení produktivity a snížení provozních přerušení.
| Certifikace a standardy
Online ICT Tester společnosti ICT vyhovuje mezinárodním standardům, včetně CE, RoHS a ISO9001, což zajišťuje, že naše zařízení splňuje nejvyšší úroveň bezpečnosti, kvality a odpovědnosti za životní prostředí. Tyto certifikace potvrzují, že naše zařízení je spolehlivé, bezpečné a v souladu s regulačními normami a poskytuje vám důvěryhodné řešení pro vaše potřeby testování PCB.
| O ICT společnosti a továrně
S více než 20 lety zkušeností se ICT specializuje na poskytování kompletních řešení výrobních linek SMT, DIP a Coating. Náš tým inženýrů úzce spolupracuje s klienty při navrhování, instalaci a optimalizaci jejich výrobních linek. Od instalace zařízení až po průběžnou technickou podporu zajišťujeme, aby každý stroj fungoval bez problémů společně. Naše komplexní řešení pomáhají zkrátit prostoje, zvýšit efektivitu výroby a zlepšit kvalitu produktů a podporují továrny ve více než 70 zemích.
Co je In-Circuit Test (ICT)? Více informací >>
