ICT-5134
I.C.T
| Množství: | |
|---|---|
| SMT plně pájecí pastová tiskárna
Tato online plně automatická tiskárna pájecí pasty nastavuje nový standard v tisku SMT pro výrobce LED a elektroniky. Zvládá desky plošných spojů od 50x50mm do 510x340mm se šablonovými rámečky až do 737x737mm. Tiskárna pájecí pasty používá 7sekundový cyklus k přesnému tisku pájecí pasty v rozmezí 0,025 mm. Funkce, jako je automatická kalibrace PCB a nastavitelný tlak stírací lišty, usnadňují použití. Možnosti čištění zahrnují režimy suchého, mokrého a vakuového čištění, aby vše fungovalo hladce. Standardní 2D inspekční místa se okamžitě objeví. Tato tiskárna SMT pájecí pasty, vytvořená pro LED televizory, světla a díly vozidel, podporuje standardy SMEMA pro snadnou integraci linky. Konstrukce ICT se zaměřuje na rychlost a přesnost opakování ±0,01 mm. Hodí se i pro tisk lepidlem, což pomáhá zvýšit efektivitu výroby. S motory Panasonic a japonskými senzory běží stabilně po dlouhé směny. Vyberte si tuto plně automatickou tiskárnu na pájecí pastu pro LED, abyste snížili množství odpadu a zvýšili kvalitu ve svém obchodě.
| Funkce
Tiskový systém ICT-5134 využívá konstrukci obloukového mostu se dvěma vysoce přesnými krokovými motory pro hladké pohyby stírací lišty. Dvojité kluzné lišty udržují stírací lištu v klidu před a po každém tisku. Zvedání pomocí kuličkového šroubu umožňuje jemné ovládání výšky, zatímco pneumatické váhy umožňují rychlou výměnu šablon. Toto nastavení zajišťuje rovnoměrné rozložení pájecí pasty na každé desce. Pro LED výrobu si poradí s hustými pastami bez šmouh. Nezávislé motory umožňují nastavit rychlost od 10 do 200 mm/s a tlak až 15 kg. Úhly jako 45° nebo 60° vyhovují různým potřebám šablony. Zpětná vazba v reálném čase automaticky vyrovnává tlak, takže výtisky zůstávají konzistentní. Tento systém zkracuje dobu nastavování a zvyšuje výnos na vytížených linkách SMT. ICT jej testuje na špičkovou opakovatelnost, což z něj dělá spolehlivou volbu pro velkoobjemové běhy.
Transportní systém v této tiskárně pájecí pasty pohybuje PCB rychlostí až 1500 mm/s s přesným ovládáním zastavení. Podporuje tok zleva doprava nebo zprava doleva a můžete si vybrat boční svorky nebo vakuové držáky. Pásový dopravník standardně zabraňuje zaseknutí s antikolizními senzory. Vaše linka tak zůstane plynulá bez prostojů. Pro různé LED desky zvládá tloušťky od 0,4 do 6 mm s možností volby až do 15 mm. Směry vjezdu a výjezdu jsou flexibilní a vyhovují jakémukoli uspořádání továrny. Motory zajišťují přesnou rychlost, takže desky jsou zarovnány dokonale pro tisk. ICT přidává bezpečnostní prvky pro ochranu dílů během vysokorychlostních jízd. Toto nastavení se dobře spáruje s jinými zařízeními SMT, takže celý proces je rychlejší a bezpečnější.
Systém vidění odpovídá hornímu a spodnímu pohledu s nastavením plného světla pro všechny typy Mark. Funguje na pocínovaných, měděných nebo FPC deskách se standardní 2D kontrolou pro kontrolu pasty. Volitelná kontrola šablony přidává další kontrolu kvality. Čištění se odděluje od CCD bez rušení pomocí mokrého, suchého nebo vakuového režimu. Speciální výfuk přitahuje prach silně a sprej čistí rovnoměrně odshora dolů. Software sleduje spotřebu alkoholu a papíru, aby šetřil zásoby. To udržuje tiskárnu pájecí pasty čistou a připravenou a ořezává odpad v řadách LED. Design ICT zajišťuje jasný výhled i v tmavých obchodech a pomáhá včas rozpoznat vady.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

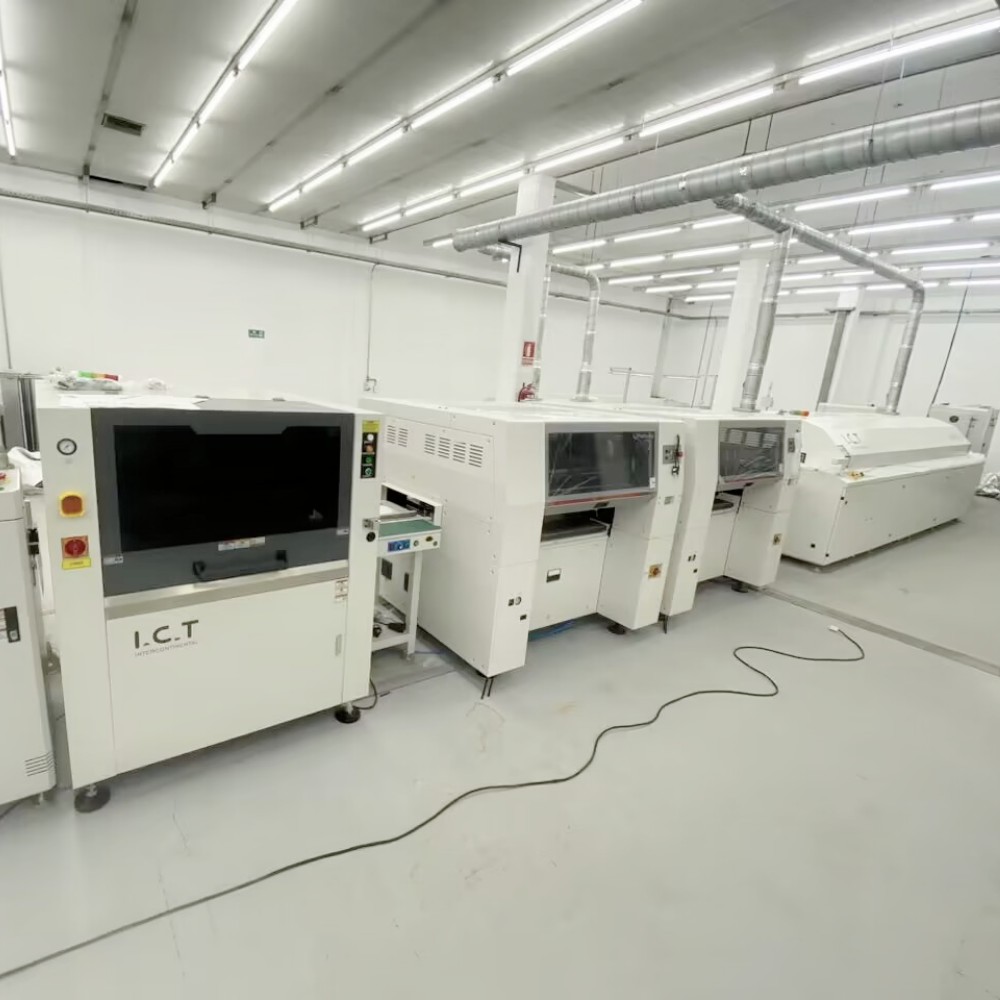

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj / montáž na etikety / inkoustová tiskárna |
| Video o úspěchu zákazníka
V červnu 2024 cestovali ICT inženýři do Tádžikistánu, aby podpořili klienta LED se svými novými linkami. Klient zakoupil dvě linky SMT, jednu DIP linku, jednu lakovací linku, jednu dávkovací linku a jednu montážní linku LED žárovek. Video ukazuje, jak tým bezpečně vykládá vybavení a poté krok za krokem montuje stroje. Školili personál ohledně nastavení, provozu a vylepšení pro hladký chod. Brzy linky produkovaly vysoce kvalitní LED žárovky, pásky a panely. Poslední klipy představují, že klient chválí rychlou instalaci a výstupy. Tato služba proměnila jejich továrnu na full LED hub, což dokazuje, že praktická pomoc ICT přináší skutečné výsledky v zámoří.
| Servis a podpora školení
ICT nabízí kompletní služby od instalace až po každodenní provoz, s inženýry jako v Tádžikistánu, aby provedli opravy na místě. Vyškolíme váš tým v oblasti softwaru, bezpečnosti a vylepšení pro maximální výkon. Vzdálená pomoc prostřednictvím videa nebo chatu řeší problémy rychle, 24/7. Díly se rychle expedují z globálních skladů a plánujeme roční kontroly, abychom udrželi vybavení na špičce. Pro uživatele tiskárny pájecí pasty se zabýváme integrací linek a vlastními možnostmi, jako je automatické lepidlo. Náš cíl: nulové prostoje, takže se můžete soustředit na výrobu. S více než 20 inženýry a 8 pobočkami se přizpůsobíme vašemu místu po celém světě. Připojte se k více než 1600 klientům, kteří důvěřují naší jednoduché, otevřené podpoře růstu.
| Ohlasy klientů
Klienti milují tiskárnu pájecí pasty ICT pro její rychlost a snadné opravy. 'Inženýři v Tádžikistánu postavili naše LED linky za několik dní – špičkoví profesionálové!' říká jeden výrobce LED. Další poznamenává: 'Balení bylo super bezpečné; vybavení dorazilo perfektní, bez poškození.' Na odpověď: 'Problém nastal v noci; váš tým to do rána vyřešil – ušetřili nám směnu!' Chválí stabilní výtisky: 'Přesnost 0,01 mm znamená méně přepracování, více prodejů.' Rychlé díly a tipy udržují linky hučí. Tyto příběhy ukazují, proč si nás továrny vybírají pro spolehlivé a přátelské služby, které rozvíjejí jejich podnikání.
| Certifikace a standardy
ICT je držitelem CE pro bezpečnost, RoHS pro zelené materiály a ISO9001 pro kontrolu kvality. Máme také patenty na klíčové technologie, jako je automatické vyrovnávání tlaku. Ty zajišťují, že naše tiskárna na pájecí pastu splňuje globální pravidla pro elektroniku. Přísné testy pokrývají každou součást, od motorů po software. To buduje důvěru ve vaše produkty. Klienti v 72 zemích spoléhají na naše certifikované vybavení pro čistý a bezpečný výstup. Standardy každoročně aktualizujeme, abychom zůstali na špici.
| O ICT společnosti a továrně
ICT, založená v roce 2012, vede v oblasti SMT řešení s 89 zaměstnanci, včetně 20 inženýrů, na ploše 12 000 m². Provádíme výzkum a vývoj, vyrábíme a testujeme interně v továrně Dongguan, která obsluhuje více než 1600 klientů v 72 zemích. Růst rychle zasáhl fond 30 milionů dolarů a 8 poboček. Přísné kontroly – jako zprávy CeTaQ – zajišťují špičkovou kvalitu v rámci systémů ISO. Od plánů poptávky po ladění linek pokrýváme montáže PCBA, DIP a LED. Naše akcie otevřeného týmu vyhrávají po celém světě, staví od 0 po úplné továrny. Vyberte si nás pro osvědčené partnery bez starostí v elektronice.
