Mnoho výrobců PCBA investuje do rentgenové inspekce se správným záměrem – zlepšit kvalitu a omezit úniky – ale přesto nakonec čelí neočekávaným překážkám, rostoucím nákladům na inspekci nebo zpožděné zpětné vazbě, když se objeví závady.
Ve většině případů není problémem samotná rentgenová technologie, ale volba špatné strategie kontroly. Pochopení toho , jak funguje rentgenová kontrola při výrobě PCBA, je často chybějícím prvkem, když se tyto problémy poprvé objeví.
Inline a offline rentgenové systémy slouží k velmi odlišným účelům. Jeden je navržen tak, aby se pohyboval rychlostí vaší výrobní linky, zatímco druhý upřednostňuje flexibilitu, rozlišení a hloubkovou analýzu. Pokud typ systému neodpovídá vašemu objemu výroby, sortimentu produktů nebo požadavkům na kvalitu, výsledkem může být pomalejší propustnost, vyšší náklady na přepracování nebo chybějící vady, které se objeví až poté, co se produkty dostanou na pole.
Pokud provozujete velkoobjemové linky SMT, offline rentgen se může rychle stát úzkým hrdlem. Pokud vyrábíte složité desky s malým objemem, může být inline systém nevyužitý a zbytečně drahý. V obou případech špatná volba tiše naruší vaši návratnost investic – často proto, že defekty AOI nevidí, ale rentgenové snímky nejsou zachyceny ve správné fázi.
Mnoho továren investuje do rentgenové kontroly a očekává lepší kontrolu kvality, jen aby zjistily, že efektivita výroby po instalaci klesá. To se často stává, když je inline rentgen umístěn na lince, která nemá stabilní dobu takt nebo konzistentní tok produktu.
Desky se začnou tvořit fronty před rentgenem, operátoři zasahují ručně a systém se stává spíše úzkým hrdlem než ochranou. Postupem času začnou plánovači výroby obcházet krok kontroly, aby zásilky dodržely plán. V tu chvíli rentgenový systém na lince existuje, ale jeho skutečná hodnota již není realizována.
Různé produkty s sebou nesou velmi odlišná kontrolní rizika, přesto mnoho továren uplatňuje jednotný kontrolní přístup pro všechny desky. Desky s vysokou hustotou s BGA a komponenty s dolním zakončením vyžadují podrobnou analýzu dutin a spojů, zatímco jednodušší desky mohou potřebovat pouze základní kontroly vyhovění/neúspěchu.
Při použití offline systému tam, kde je potřeba zpětná vazba v reálném čase, jsou defekty často objeveny příliš pozdě, poté, co jsou již vyrobeny desítky nebo stovky desek. Na druhou stranu vynucení úplné inline kontroly u složitých, maloobjemových produktů může příliš zjednodušit kontrolní parametry a skrýt kritické defekty. Neshoda tiše zvyšuje riziko kvality, aniž by byla okamžitě viditelná.
Přidání dalších kontrolních kroků automaticky nezlepší kvalitu, pokud jsou tyto kroky špatně umístěny nebo nesprávně použity. Inspekční systémy spotřebovávají čas, podlahovou plochu a technickou pozornost, což vše musí poskytovat měřitelnou hodnotu.
Při použití inline rentgenu tam, kde by odběr vzorků byl dostatečný, se inženýři mohou utopit v datech bez jasného zásahu. Když je offline rentgen nadměrně používán pro rutinní kontroly, ztrácí se cenný čas inženýrství na deskách s nízkým rizikem. Efektivní inspekce je o kontrole procesu, ne o kontrole všeho stejně.
Inline rentgenové systémy jsou fyzicky a logicky integrovány do toku výroby SMT, obvykle jsou umístěny po přetavení. PCB se automaticky pohybuje systémem na dopravnících bez nutnosti ruční manipulace. Kontrolní programy jsou navrženy tak, aby odpovídaly rychlosti linky, přičemž často upřednostňují konzistenci a opakovatelnost před maximálními detaily obrazu.
Protože systém funguje nepřetržitě, jsou výsledky kontrol generovány v reálném čase a lze je propojit s výrobními daty. Díky tomu je inline rentgen součástí výrobního procesu spíše než samostatným kontrolním bodem kvality.
Offline rentgenové systémy fungují nezávisle na výrobní lince a spoléhají na ruční vkládání a vyjímání desky. Operátoři nebo inženýři rozhodují o tom, které desky zkontrolovat, jak dlouho je kontrolovat a které funkce podrobně analyzovat.
Tato flexibilita umožňuje hlubší kontrolu, včetně pohledů pod úhlem, více úrovní zvětšení a delší doby analýzy na spoj. Offline systémy se běžně používají pro vzorkování, odstraňování problémů a technické ověřování. Fungují spíše jako analytický nástroj než jako kontrolní brána řízená propustností.

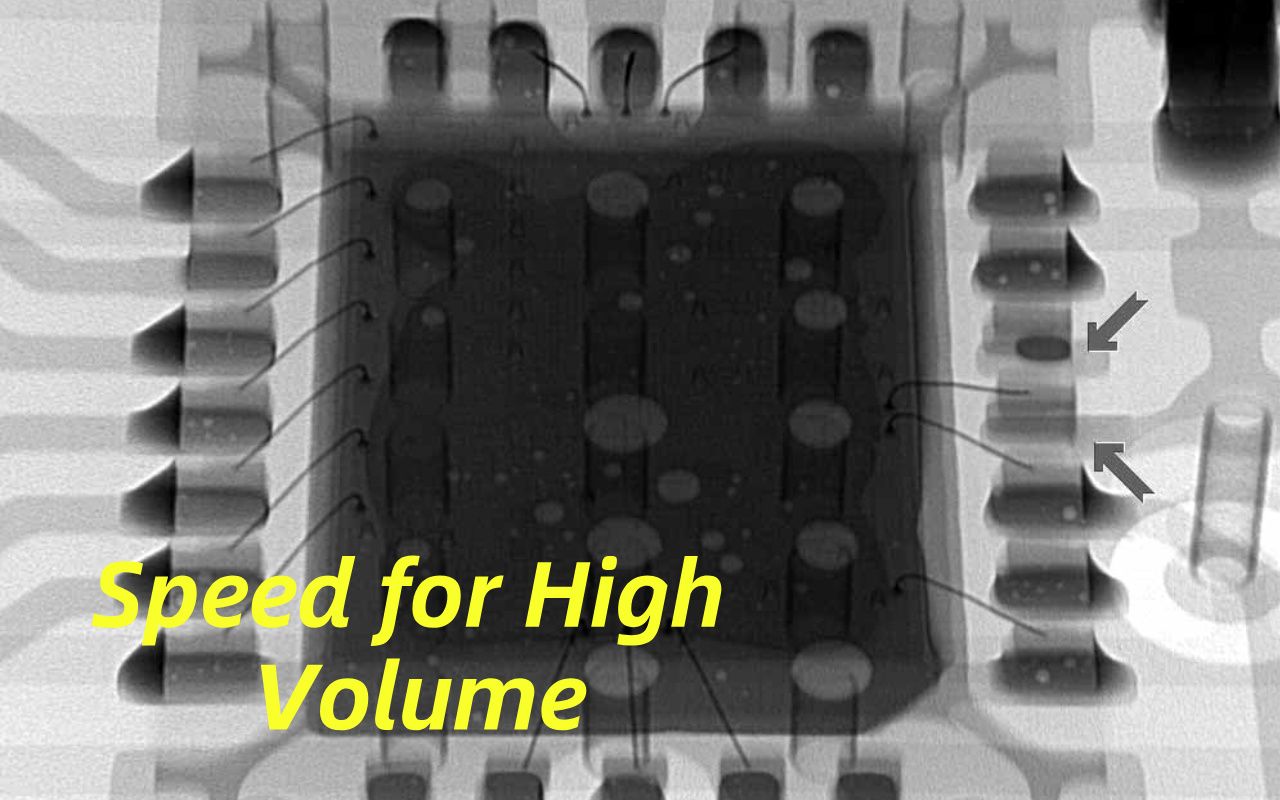

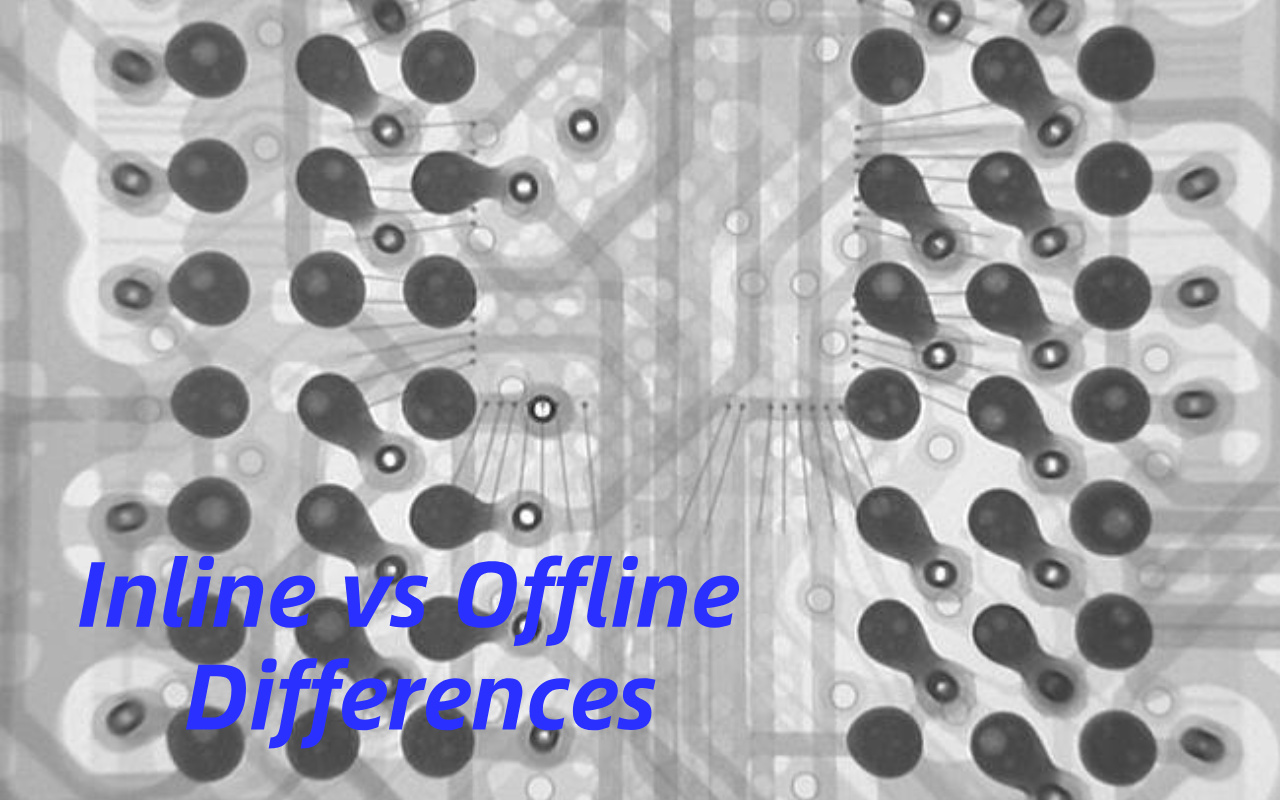

Nejviditelnější rozdíl mezi inline a offline rentgenem je rychlost kontroly. Inline systémy jsou optimalizovány pro rychlou a důslednou kontrolu každé desky, zatímco offline systémy vyměňují rychlost za detaily. Úrovně automatizace se také výrazně liší, přičemž inline systémy vyžadují minimální zapojení operátora a offline systémy silně spoléhají na zkušené uživatele.
Z hlediska pracovního toku inline inspekce podporuje nepřetržité řízení výroby, zatímco offline inspekce podporuje rozhodování a analýzu hlavních příčin. Tyto rozdíly přímo ovlivňují, jak by měl být každý systém nasazen v továrně.

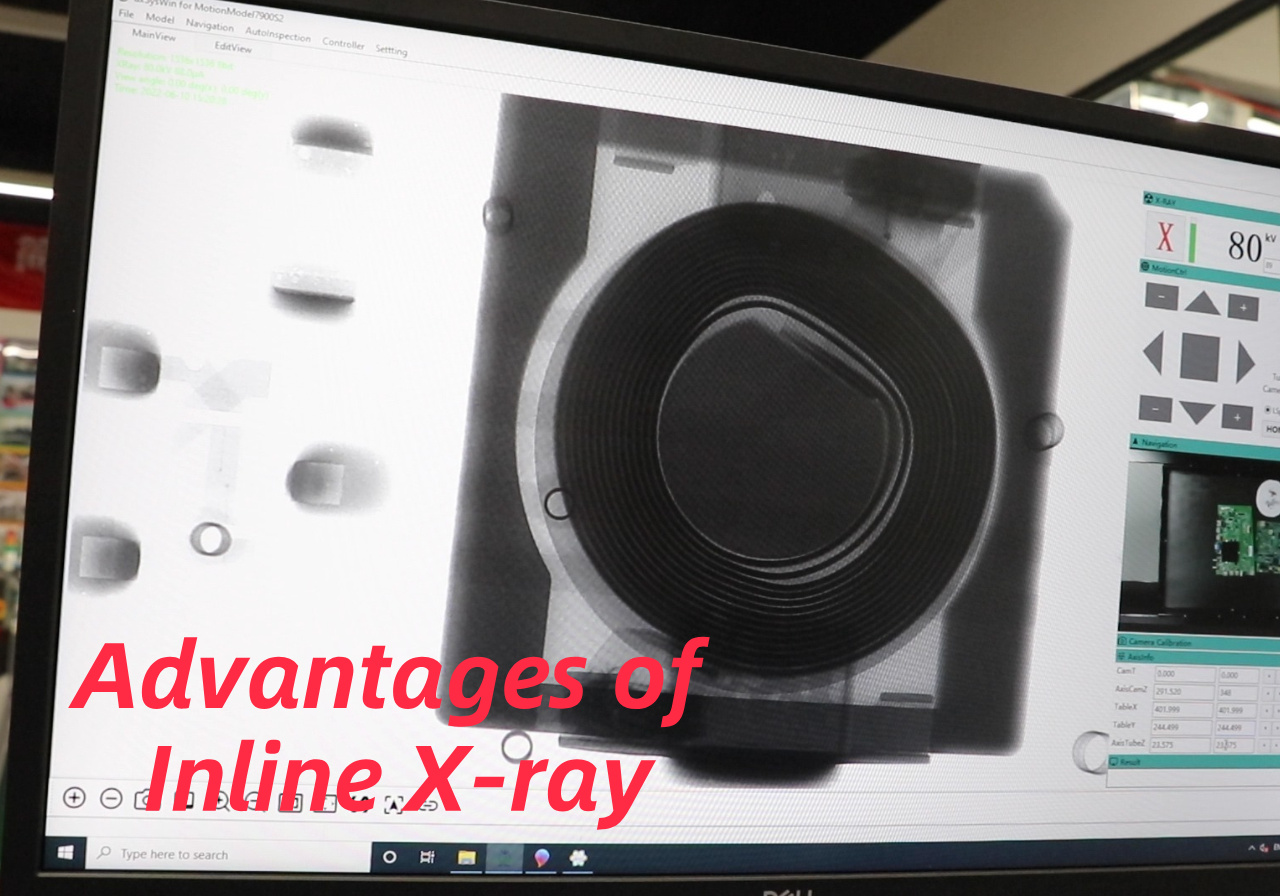

Inline rentgenová kontrola umožňuje továrnám udržovat vysoký výkon bez obětování pokrytí inspekcí. Protože desky jsou kontrolovány automaticky, když se pohybují linkou, není třeba zastavovat výrobu nebo odklánět desky pro ruční manipulaci.
To je zvláště důležité v prostředích s velkým objemem, kde i krátká zpoždění mohou narušit harmonogramy dodávek. Inline kontrola zajišťuje, že kontrola kvality drží krok s výrobou, spíše než aby s ní konkurovala. U mnoha hromadných výrobních linek tato schopnost sama o sobě ospravedlňuje investici.
Jednou z nejsilnějších výhod inline rentgenu je rychlost, s jakou jsou defekty detekovány a hlášeny. Problémy, jako je nadměrné dutinování, přemostění pájky pod součástmi nebo chybějící pájka, lze identifikovat během několika minut od výskytu.
To umožňuje procesním inženýrům rychle reagovat úpravou parametrů tisku, umístění nebo přetavení. Včasná detekce zabraňuje šíření defektů ve velkých sériích. V průběhu času tato zpětná vazba v reálném čase výrazně stabilizuje celý proces SMT.
Inline rentgenové systémy jsou navrženy tak, aby komunikovaly s dalšími automatizovanými zařízeními na lince. Data inspekce lze propojit s informacemi o tiskárně, montáži nebo přetavení, aby bylo možné identifikovat trendy procesu. To podporuje statistické řízení procesu a dlouhodobé zlepšování výnosů.
Při správné integraci se inline rentgen stává součástí systému kvality s uzavřenou smyčkou spíše než samostatnou kontrolou. Výsledkem je výrobní linka, která vady nejen detekuje, ale aktivně pracuje na jejich prevenci.

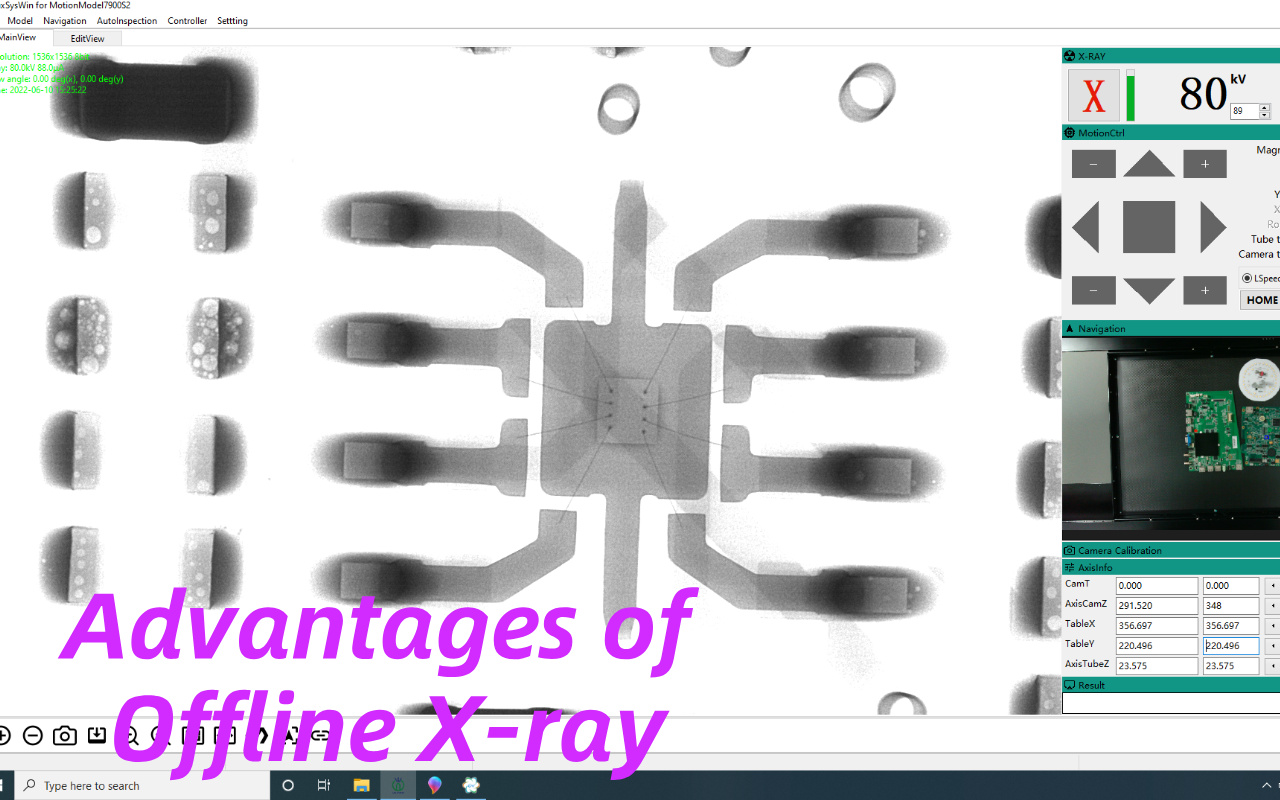

Offline rentgenové systémy umožňují operátorům strávit více času u každého kontrolního cíle, což se přímo promítá do vyšší čistoty obrazu a větších úhlů kontroly. Inženýři mohou přibližovat jednotlivé pájené spoje, otáčet pohledy a prohlížet složité struktury vrstvu po vrstvě.
Tato úroveň detailů je zvláště cenná při analýze BGA dutin, defektů hlavy v polštáři nebo částečného nesmáčení, které by bylo obtížné klasifikovat při rychlém inline skenování. Offline kontrola podporuje hlubší porozumění, nejen potvrzení závad. Pro kvalitní inženýry tato hloubka často dělá rozdíl mezi hádaním a věděním.
Offline rentgen vyniká v prostředích, kde se produkty často mění nebo kde je vyžadována technická analýza.
Běžně se používá pro:
Představení nového produktu (NPI)
Validace procesu
Analýza poruch a vyšetřování hlavní příčiny
Protože offline rentgen je oddělen od hlavní linky SMT , neovlivňuje přímo rychlost linky ani dobu provozu. Desky jsou vybírány pro kontrolu po výrobě, což zabraňuje zavádění nových úzkých míst. Díky tomu lze offline systémy snadněji zavádět do stávajících továren bez nutnosti překonfigurování dopravníků nebo uspořádání linek.
U zařízení s omezenou podlahovou plochou nebo nestabilními výrobními plány toto oddělení snižuje provozní riziko. Proces kontroly zůstává řízen, aniž by zasahoval do denního výkonu.

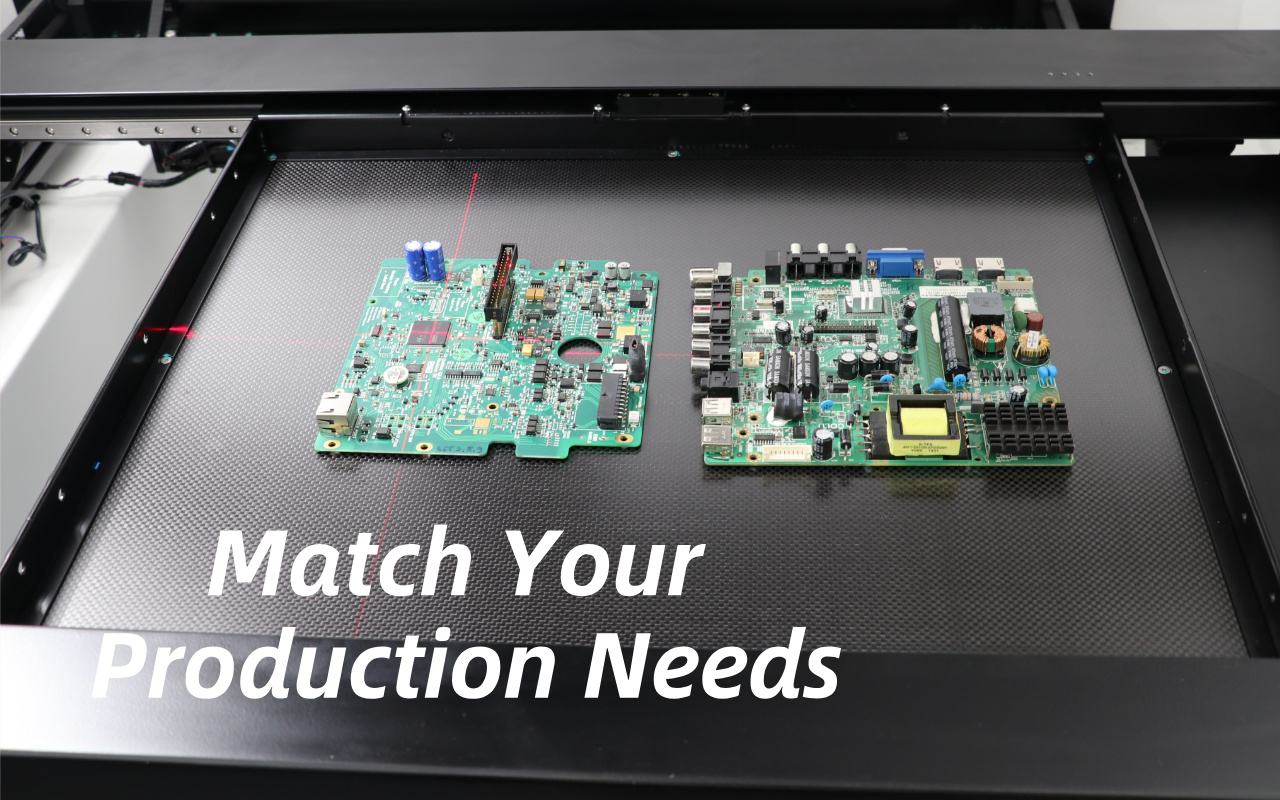

Zatímco inline rentgen nabízí rychlost a automatizaci, může se stát úzkým hrdlem, pokud není správně přizpůsoben kapacitě linky. Pokud doba kontroly na desku překročí dobu takt linky, vytvoří se fronty a naruší tok výroby. K tomuto problému jsou obzvláště náchylné složité desky s více kontrolními body.
V některých případech inženýři snižují hloubku kontroly, aby udrželi rychlost, což ohrožuje detekci defektů. Bez pečlivého plánování může inline kontrola neúmyslně vyměnit kvalitu za propustnost.
Offline rentgenová kontrola neposkytuje okamžitou zpětnou vazbu výrobní lince. V době, kdy jsou závady objeveny, mohou být již hotové desítky nebo dokonce stovky desek. Toto zpoždění zvyšuje objem přepracování a ztěžuje analýzu hlavních příčin.
Problémy procesu zůstávají déle skryté, což umožňuje opakování defektů. Offline kontrola funguje nejlépe, když je frekvence závad nízká a objem výroby je zvládnutelný.
Inline i offline systémy vyžadují investice nad rámec samotného stroje. Inline systémy často vyžadují dodatečný dopravníkový prostor a integrační úsilí, zatímco offline systémy se do značné míry spoléhají na kvalifikované operátory. Školení, programování a interpretace dat zvyšují dlouhodobé náklady.
Továrny musí zvážit nejen pořizovací cenu, ale také provozní režii. Ignorování těchto faktorů často vede k nevyužitému vybavení.

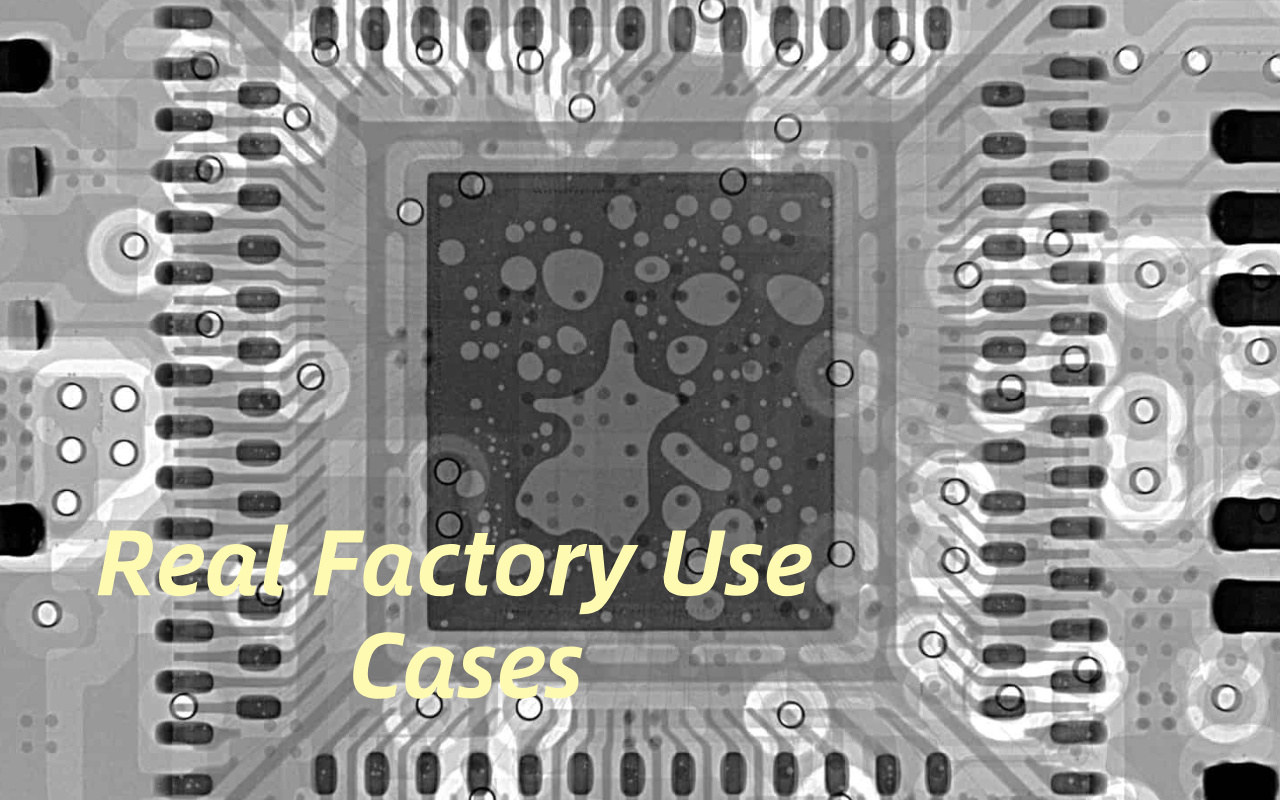

Objem výroby je jedním z nejdůležitějších faktorů při výběru mezi inline a offline rentgenem. Velkoobjemová, stabilní výroba upřednostňuje inline kontrolu díky své rychlosti a automatizaci. Maloobjemové nebo často se měnící produkty těží více z offline flexibility.
Řady s vysokým mixem se často snaží ospravedlnit úsilí o inline programování pro každý produkt. Přizpůsobení kontrolní strategie skutečné výrobní realitě zabraňuje plýtvání zdroji.
Ne všechny závady vyžadují stejný kontrolní přístup. Pokud je vaším hlavním zájmem neplatná procentuální kontrola u hromadně vyráběných BGA, inline rentgen poskytuje rychlé a konzistentní monitorování. Pokud potřebujete podrobnou analýzu občasných nebo složitých poruch, jsou efektivnější offline systémy.
Pochopení vašich dominantních poruchových režimů je zásadní. Inspekce by se měla zaměřit na riziko, nikoli na slepo.
Inline systémy obvykle vyžadují vyšší počáteční investice a fyzickou integraci do linky. Offline systémy nabízejí nižší vstupní bariéry a lze je postupně rozšiřovat. S budoucím růstem je však třeba počítat od začátku.
Továrna plánující významný nárůst objemu může rychle překonat strategii pouze offline. Při výběru s ohledem na dlouhodobou škálovatelnost se vyhnete nákladným reinvesticím.

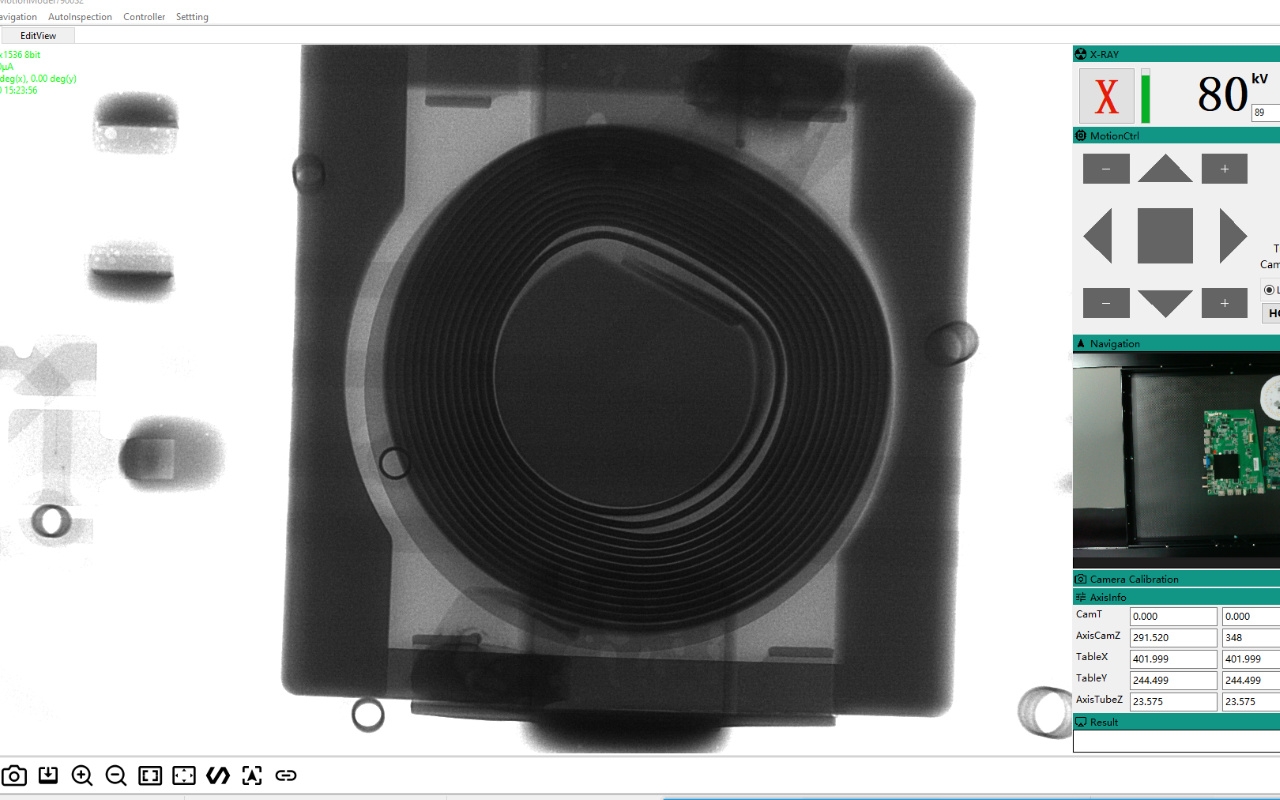

Ve velkoobjemové automobilové výrobě je často nezbytná inline rentgenová kontrola. Nepřetržité monitorování zajišťuje, že kvalita pájeného spoje zůstane stabilní na tisících desek za směnu. Zpětná vazba v reálném čase umožňuje rychlou nápravu dříve, než se závady dostanou k zákazníkovi.
Inline kontrola se stává součástí páteře zajišťování kvality. V tomto prostředí samotná kontrola offline nestačí.
Výrobci lékařské elektroniky často upřednostňují sledovatelnost a hlubokou analýzu defektů před hrubou propustností. Offline rentgen umožňuje inženýrům podrobně kontrolovat kritické desky a dokumentovat výsledky, zda vyhovují.
Strategie vzorkování jsou spíše pečlivě plánovány než plně automatizované. Tento přístup vyvažuje hloubku kontroly s flexibilitou výroby. Inline kontrola může být stále přidána později, když objem roste.
Mnoho továren nakonec přijalo hybridní přístup kombinující inline a offline rentgen. Inline systémy zvládají rutinní monitorování výroby, zatímco offline systémy podporují analýzu poruch a technická vyšetřování.
Tato dělba práce maximalizuje efektivitu inspekce a hloubku znalostí. Hybridní strategie také snižují tlak na jakýkoli jednotlivý systém. Pro rostoucí továrny tento přístup nabízí nejlepší dlouhodobou rovnováhu.
Inline rentgen podporuje rychlost, automatizaci a ovládání v reálném čase
Offline rentgen nabízí flexibilitu, rozlišení a analytickou hloubku
Správná volba závisí na objemu, produktovém mixu a riziku kvality
Hybridní strategie často poskytují nejlepší dlouhodobou rovnováhu
Ano. Mnoho továren používá inline kontrolu pro monitorování výroby a offline systémy pro hlubší analýzu a řešení problémů.
3D kontrola zlepšuje detekci defektů v obou konfiguracích, ale čas kontroly a požadavky na zpracování dat by měly být pečlivě zváženy.
Inline systémy vyžadují přísnější správu provozuschopnosti, zatímco offline systémy nabízejí větší flexibilitu při plánování údržby.
Offline inspekce může splnit požadavky na shodu, pokud jsou plány inspekce a strategie odběru vzorků správně definovány.
Návratnost investic by měla brát v úvahu nejen náklady na vybavení, ale také úsporu práce, redukci defektů, zamezení přepracování a efektivitu výroby.
