Výběr správného stroje AOI v roce 2026 nebyl nikdy těžší – každá značka tvrdí, že „pohání umělou inteligenci“, „schopný 3D“ a „chytrý z výroby“, skutečné rozdíly jsou však často pohřbeny pod marketingovými módními slovy. Přesně proto jsme vytvořili tento návod. Pokud porovnáváte více možností AOI a cítíte, že se dostavuje známá únava z rozhodování, tento článek překlene hluk s jasnou, neutrální perspektivou vedle sebe. Náš cíl je jednoduchý: upozornit na to, co skutečně odděluje dnešní špičkové AOI systémy, abyste si mohli vybrat ten, který vyhovuje vaší výrobní lince, nejen ten, který zní nejlépe na papíře.
Výběr správného stroje AOI však není jen o výběru nejznámější značky. Různí výrobci mají různé požadavky v závislosti na:
Složitost PCB
Objem výroby
Typy komponent
Standardy kvality
Konfigurace SMT linky
Investiční rozpočet
Někteří výrobci mohou vyžadovat pokročilé 3D AOI systémy pro automobilovou, lékařskou nebo leteckou elektroniku, zatímco jiní mohou preferovat flexibilní a nákladově efektivní řešení AOI pro obecnou výrobu EMS.
Tato příručka představuje několik reprezentativních strojů AOI používaných při montáži SMT a vysvětluje klíčové faktory, které by měli výrobci zvážit při výběru inspekčního systému AOI.
AOI (Automated Optical Inspection) je automatický systém kontroly PCB, který se používá k detekci defektů během výrobního procesu SMT.
Stroj AOI používá kamery s vysokým rozlišením, řízené osvětlovací systémy a inspekční software k porovnání skutečné sestavy PCB s předem definovanými inspekčními standardy.
Na rozdíl od manuální kontroly poskytuje AOI:
Vyšší rychlost kontroly
Vyšší konzistence kontroly
Snížení počtu lidských chyb
Lepší sledovatelnost výroby
Vylepšená kontrola kvality
V typické výrobní lince SMT se AOI obvykle instaluje za přetavovací pec, aby se zkontrolovaly sestavené desky plošných spojů předtím, než se přesunou do dalšího výrobního procesu.
Mezi běžné závady zjištěné AOI patří:
Chybějící komponenty
Špatné komponenty
Nesprávná polarita
Posun součástí
Pájecí můstky
Nedostatečná pájka
Přebytečná pájka
Poškození součásti
Moderní sestavy PCB často zahrnují:
komponenty 0201 a 01005
BGA balíčky
komponenty QFN
IC s jemnou roztečí
Návrhy plošných spojů s vysokou hustotou
Tyto komponenty znesnadňují ruční kontrolu.
Efektivní systém AOI pomáhá výrobcům:
Zlepšení kvality výroby
AOI včas detekuje montážní vady, snižuje náklady na přepracování a zabraňuje tomu, aby se vadné produkty dostaly k zákazníkům.
Zvyšte efektivitu výroby
Automatická kontrola umožňuje výrobcům rychle zkontrolovat stovky desek bez zpomalení výroby.
Podpora chytré výroby
Moderní systémy AOI lze propojit s MES a systémy řízení výroby pro zlepšení sledovatelnosti a řízení procesů.
2D systém AOI analyzuje dvourozměrné obrazy zachycené kamerami.
Výhody:
Nižší investiční náklady
Rychlejší programování inspekcí
Vhodné pro standardní PCB sestavy
Snadná obsluha a údržba
Typické aplikace:
Spotřební elektronika
LED produkty
Obecná výroba EMS
Průmyslová elektronika
2D AOI zůstává praktickou volbou pro mnoho výrobců, kteří potřebují spolehlivou detekci defektů bez nutnosti pokročilého trojrozměrného měření.
3D systém AOI přidává možnosti měření výšky a trojrozměrné analýzy.
Může kontrolovat nejen vzhled součástí, ale také:
Výška pájky
Objem pájky
Koplanarita komponent
Trojrozměrné vady
Výhody:
Vyšší kontrolní schopnost
Lepší pro složité sestavy PCB
Vhodné pro vysoce spolehlivé aplikace
Automobilová elektronika
Lékařská elektronika
Letecká elektronika
Špičkové průmyslové výrobky
Následující systémy AOI představují široce používaná řešení ve výrobě elektroniky. Srovnání je založeno spíše na schopnosti technologie, rozsahu aplikací a vhodnosti pro různá produkční prostředí SMT než na striktním hodnocení.
| Značka | Model / série | Inspekční technologie | Vhodné aplikace | Hlavní rysy ： |
ICT | AI-5146 AOI | Inspekce AOI s pomocí AI | EMS, průmyslová elektronika, všeobecná SMT výroba | Flexibilní řešení s konkurenceschopnou investicí |
Omron | Řada VT | 3d aoi | Automobilová a vysoce spolehlivá elektronika | Pokročilá schopnost kontroly |
Koh Young | Řada Zenith | 3D analýza AOI + AI | Automobilový průmysl, lékařská elektronika | Inteligentní procesní analýza |
Mirtec | Řada MV | 3d aoi | Výroba DPS s vysokým obsahem | Flexibilní kontrolní výkon |
Saki | Řada 3D AOI | 3D kontrola | Přesná montáž DPS | Stabilní kvalita kontroly |
Založeno: 1975
Hot Sale Model: Saki 3Di‑LS2
PCB Velikost: 510 × 510 mm
Velikost stroje: Š1150 × H1400 × V1500 mm
Webové stránky: www.sakicorp.com

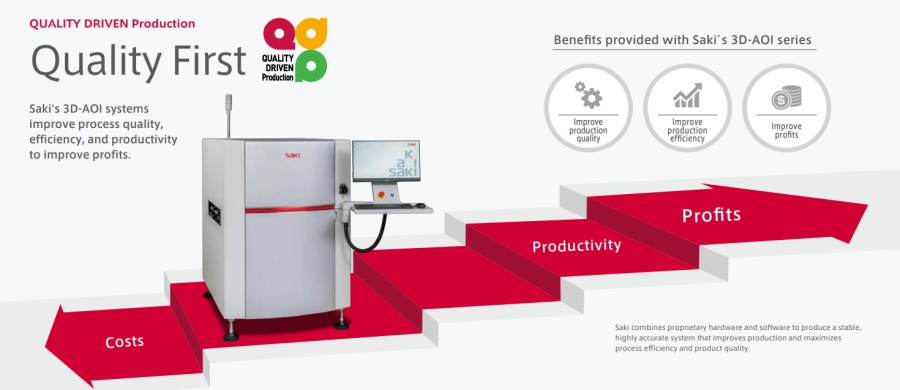

Zařízení Saki 3Di‑LS2 AOI je navrženo pro velkoobjemovou výrobu SMT ve velkém mixu a kombinuje rychlou 2D/3D kontrolu s robustní detekcí defektů. Široce se používá v automobilovém průmyslu, lékařské elektronice, spotřebitelských zařízeních a průmyslovém řízení a vyvažuje přesnost a propustnost pro výrobce, kteří hledají spolehlivé zajištění kvality. Modulární design Saki umožňuje snadnou integraci do stávajících linek, což z něj činí všestrannou volbu pro poskytovatele EMS a OEM, kteří chtějí minimalizovat přepracování a maximalizovat výnos.
3Di‑LS2 3D kontrola pro husté sestavy PCB
Rozpoznávání defektů s umělou inteligencí pro minimální falešné hovory
Vysokorychlostní kontrola pro výrobu s vysokým obsahem směsi
Pokročilá analytika pro optimalizaci procesů
Kompaktní půdorys pro linky s omezeným prostorem
Spolehlivý pro lékařské, automobilové a průmyslové aplikace
Pros | Nevýhody |
AI kontroluje nižší chyby lidí | Stroj je těžký, asi 900 kg |
Můžete změnit světla a kamery | První nastavení může nějakou dobu trvat |
Kontroluje jak díly SMT, tak i přes otvory | Zabírá hodně místa |
Rychlé a dobré 3D kontroly | |
Velké výrobci automobilů důvěřují tomu |
Zařízení Saki 3Di‑LS2 AOI je široce dostupné v Severní Americe, Evropě a Asii, včetně zemí jako USA, Německo, Velká Británie, Japonsko, Jižní Korea, Thajsko a Indie. Saki spolupracuje přímo s distributory a servisními partnery po celém světě a zajišťuje zákazníkům snadný přístup ke strojům a spolehlivou technickou podporu.
Jako vysoce výkonný středně až prémiový AOI systém vyniká 3Di‑LS2 ve 2D i 3D kontrole, díky čemuž je vhodný pro velkoobjemovou výrobu SMT ve velkém množství. Jeho síla spočívá v rychlé a přesné detekci defektů a pokročilých 3D možnostech, které nabízejí vynikající kontrolu pro automobilový průmysl, lékařskou elektroniku, průmyslové řízení a spotřebitelská zařízení. Výrobci upřednostňují zařízení Saki AOI, když je kritická přesnost a spolehlivost procesu, zejména u složitých nebo hustě osazených desek plošných spojů.
Založeno: 2002
Hot Sale Model: ICT-5146
Rozměr plošného spoje: 460 × 460 mm
Velikost stroje: Š1100 × H1300 × V1450 mm
Webové stránky: www.smtfactory.com

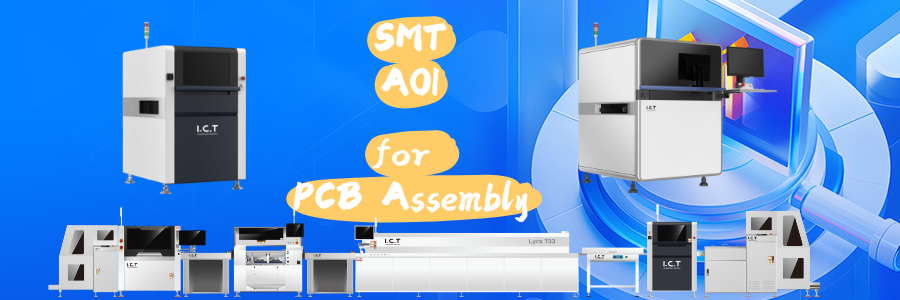

Využívá hluboké učení CNN pro automatickou identifikaci součástek a pájených spojů.
Dosahuje nízkého počtu falešných poplachů s GR&R pod 10 % a vysoké stability.
Efektivně zvládá složité scénáře, jako jsou odchylky a nepravidelné části.
Kontroluje rychlostí 0,23 sekundy na FOV s výpočtem v reálném čase.
Flexibilně podporuje smíšené desky, materiály a více výrobních režimů.
Umožňuje vzdálenou správu, integraci MES pro efektivní trasování dat.
Pros | Nevýhody |
AI snižuje falešné poplachy oproti tradičním. | 2D postrádá 3D výšku. |
Rychlost odpovídá Koh Young Zenith. | Velikost PCB omezena 510x460mm. |
Vzdálená správa předčí místní. | |
Vynikající flexibilní kombinované režimy. |
Stroj I.CT AI-5146 AOI je dostupný celosvětově, s přítomností v USA, Německu, Velké Británii, Jižní Koreji, Japonsku, Thajsku, Malajsii, Indii, Vietnamu a Jižní Americe. Zákazníci, kteří hledají spolehlivá řešení AOI, mohou nakupovat přímo od ICT nebo prostřednictvím důvěryhodných místních distributorů, což zajišťuje jak dostupnost, tak rychlou podporu.
AI-5146, umístěný jako možnost střední až vyšší třídy, poskytuje vynikající výkon ve srovnání se základními modely AOI, jako je off-line režim I.CT-V8 , a přitom zůstává nákladově efektivnější než prémiové 3D systémy, jako je AI-5133D . Díky této vyváženosti je ideální pro malé až velké společnosti EMS a OEM napříč průmyslovými odvětvími včetně spotřební elektroniky, automobilového průmyslu, LED osvětlení a průmyslového řízení. Výrobci upřednostňují AI-5146 pro jeho vysokorychlostní kontrolní schopnosti a spolehlivou detekci defektů, které poskytují konzistentní zajištění kvality pro moderní výrobní linky SMT.
Založeno: 1991
Hot Sale Model: MV‑7L
Velikost PCB: 460 × 510 mm
Velikost stroje: Š1200 × H1350 × V1500 mm
Webové stránky: www.mirtec.com

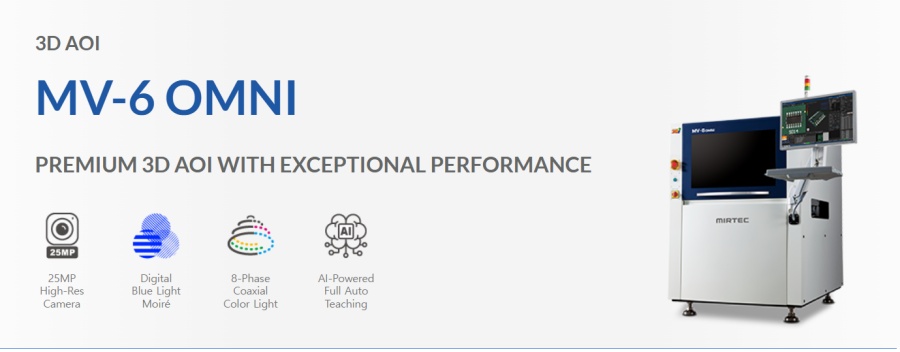

Mirtec MV-6 OMNI je špičkové 3D AOI PCB kontrolní zařízení pro elektroniku. Využívá ostré obrázky a 3D kontroly se speciální technologií OMNI-VISION®. Expertům se tento stroj líbí a získal ocenění . Výrobci si jej vybírají pro jeho silné kontroly a lepší kontrolu kvality.
V-INSPECT 3D kontrola složitých desek
Vysoká propustnost a stabilní provoz
Zvládá velké a hustě osazené PCB
Pokročilá klasifikace závad a hlášení
Podporuje sledovatelnost a shodu
Optimalizováno pro automobilový průmysl, LED a vysoce spolehlivá odvětví
Pros | Nevýhody |
Šeky ve 3D a 2D s ostrými obrázky | Stroj je těžký (950 kg) |
Najde problémy rychle a dobře | Potřebuje kvalifikované nastavení pro některé nástroje |
Můžete opravit věci bez zastavení | Může být pro některé řádky příliš velký |
Známý pro nové nápady a být stabilní | |
Vyhovuje mnoha velikostem desky |
Stroj MIRTEC MV‑7L AOI je k dispozici po celém světě, se silným zastoupením v USA, Německu, Velké Británii, Japonsku, Jižní Koreji, Thajsku, Malajsii a Indii. MIRTEC spolupracuje s autorizovanými distributory, aby poskytovali komplexní podporu a zajistili, že kupující mají přímý přístup jak ke strojům, tak k servisním sítím.
MV‑7L, umístěný jako prémiová možnost AOI, poskytuje výjimečnou rychlost inspekce, 3D přesnost a přizpůsobivost v celé řadě velikostí desek plošných spojů a typů součástí. Je velmi vhodný pro poskytovatele EMS, OEM a výrobce high-tech elektroniky, včetně automobilového průmyslu, odvětví LED a průmyslové automatizace. Díky kombinaci vysoké propustnosti a podrobné analýzy defektů je preferovanou volbou pro společnosti, které upřednostňují kvalitu a efektivitu ve velkoobjemové výrobě SMT.
Založeno: 1983
Hot Sale Model: Zenith‑KSMART 3D
PCB Velikost: 510 × 510 mm
Velikost stroje: Š1250 × H1450 × V1550 mm
Webové stránky: www.kohyoung.com

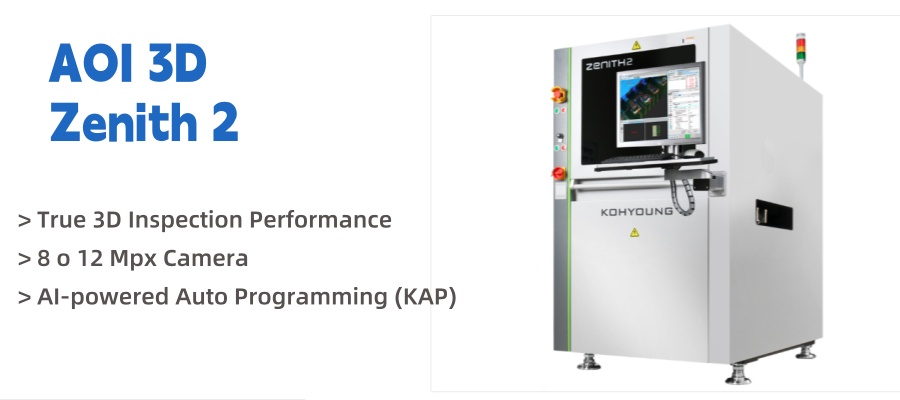

Koh Young Zenith 2 je špičkový stroj pro kontrolu SMT desek. Využívá speciální technologii True 3D k vytvoření přesných 3D tvarů každého PCB. Testovací stroj AOI měří, jak vysoké, široké a ploché jsou pájené spoje a díly. Zenith 2 kontroluje desky pomocí pravidel IPC-A-610, kterým elektronika věří všude. Systém má automatické programování s umělou inteligencí, takže nastavení je rychlé a jednoduché. Zenith 2 se propojuje se systémem KSMART smart factory. To umožňuje okamžité sdílení dat a rychlé řešení problémů. Při použití s KPO Mounterem tvoří systém s uzavřenou smyčkou. To pomáhá lépe umisťovat díly a urychluje práci linky.
Kontrola Zenith‑3D s algoritmy AI
Bezproblémová integrace MES a továrního systému
Flexibilita desek plošných spojů s vysokým obsahem pro variabilní výrobu
Konzistentní propustnost a minimální přepracování
Podrobná analýza defektů pro složité desky
Ideální pro vysoce spolehlivé automobilové a průmyslové linky
Pros | Nevýhody |
Nejlepší skutečné 3D kontroly v oboru | Nejprve stojí více |
Rychlé, nastavení AI znamená méně čekání | Některé funkce potřebují školení, aby se dobře používaly |
Upevnění uzavřené smyčky dělá věci správnějšími | Potřebuje více prostoru v některých továrnách |
Předpokládá, že péče musí zastavit rozpady překvapení | |
Sleduje pravidla IPC velmi dobře |
Koh Young Zenith-KSMART 3D AOI je k dispozici na hlavních světových trzích, včetně USA, Německa, Spojeného království, Japonska, Jižní Koreje, Thajska, Vietnamu a Indie. Koh Young nabízí jak přímý prodej, tak partnerství s důvěryhodnými distributory, aby bylo zajištěno spolehlivé dodání strojů a poprodejní podpora po celém světě.
Tento špičkový automatizovaný optický inspekční systém vyniká svou pokročilou 3D inspekcí, rozpoznáváním defektů s umělou inteligencí a bezproblémovou integrací MES, díky čemuž je ideální pro vysoce spolehlivá a vysoce spolehlivá odvětví, jako je automobilová elektronika, lékařská zařízení a spotřební elektronika. Výrobci si vybírají stroje Koh Young AOI pro přesnou detekci defektů, konzistentní propustnost a sníženou rychlost přepracování, což podporuje komplexní linky SMT, kde je kvalita prvořadá.
Založeno: 1933
Hot Sale Model: VT‑S530
Velikost PCB: 500 × 500 mm
Velikost stroje: Š1300 × H1500 × V1600 mm
Webové stránky: www.automation.omron.com

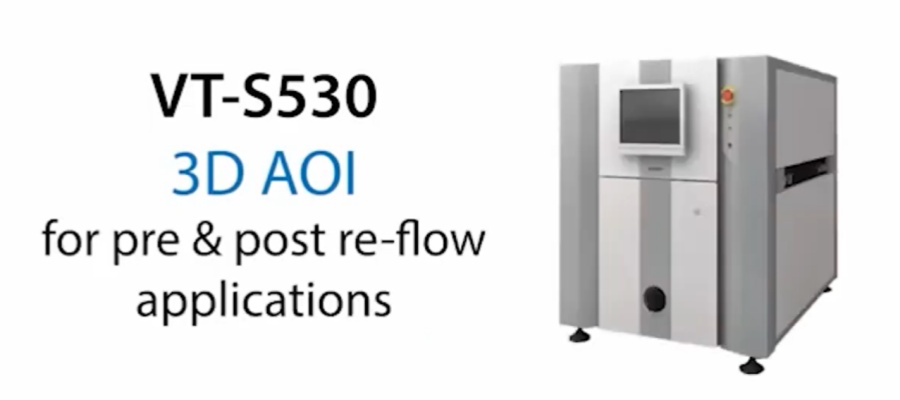

Omron VT-S530 poskytuje plnou 3D-AOI kontrolu linek SMT. Tento stroj využívá chytré kamery a kombinuje Phase Shift s technologií 3D tvarů color highlight™. VT-S530 má vysokou výtěžnost při prvním průchodu, žádné zmeškané problémy a velmi málo chybných zamítnutí. Kontroluje desky před a po pájení. Může pracovat s jednou nebo dvěma linkami a kontroluje velmi velké DPS až do 510x680 mm. Systém dodržuje pravidla IPC a kontroluje i drobné součástky 01005. Speciální technologie Omron 3D-SJI COMBO zajišťuje, že každá deska je dobře zkontrolována.
OMNI-VISION® 3D kontroluje složité desky
Analýza defektů za pomoci AI se zpětnou vazbou v reálném čase
Ultra rychlé 2D/3D skenování pro velkoobjemové linky
Zvládá husté a složité sestavy PCB
Extrémně robustní s minimálními prostoji
Integrovaná kontrola kvality pro kritickou výrobu
Pros | Nevýhody |
Plné 3D-AOI s inteligentními 3D-SJI Tech | Stojí více než jednoduché aoi |
Kontroluje velké a malé PCB, dokonce 01005 dílů | Potřebuje více místa na lince |
Použití dvou řádků vytváří více produktů | Některé funkce potřebují školení |
Sleduje linii a okamžitě pomáhá vyřešit problémy | |
Snadno použitelný a má silnou podporu |
Inspekční stroj Omron VT‑S530 PCB je široce používán v USA, Německu, Velké Británii, Japonsku, Jižní Koreji, Thajsku, Malajsii, Indii a Jižní Americe. Společnost Omron podporuje kupující prostřednictvím přímých prodejů i globálních distribučních sítí a poskytuje snadný přístup a spolehlivou technickou pomoc, ať se výroba nachází kdekoli.
Jako špičkový stroj pro kontrolu PCB spojuje VT‑S530 vysokorychlostní kontrolu, všestrannou manipulaci s PCB a pokročilou analýzu umělé inteligence pro zajištění přesné detekce defektů pro komplexní desky SMT. Je upřednostňována výrobci OEM a poskytovateli EMS v automobilovém průmyslu, spotřební elektronice, průmyslovém řízení a v odvětvích LED, zejména tam, kde je rozhodující vysoká propustnost a stálá kvalita. Stroje Omron jsou ceněny zejména pro robustní výkon, minimální prostoje a silnou globální podporu, díky čemuž jsou bezpečnou volbou pro rozsáhlé nebo kritické výrobní linky.
AOI je jednou z důležitých součástí celého výrobního procesu SMT.

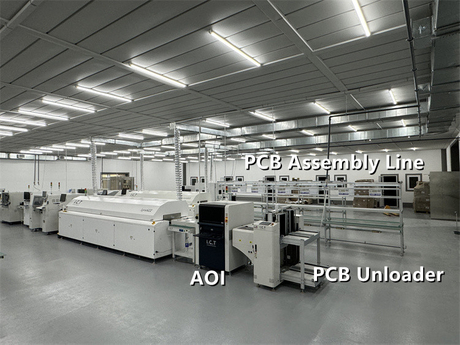

Typická výrobní linka SMT zahrnuje:
Zavaděč PCB → Tiskárna pájecí pasty → Inspekce SPI → Pick and Place Machine → Reflow pec
→ AOI Inspection → PCB Unloader
SPI se zaměřuje na kvalitu pájecí pasty před umístěním, zatímco AOI ověřuje umístění součástek a kvalitu pájení po přetavení.
SPI a AOI společně vytvářejí silnější kontrolní systém pro zlepšení kvality výroby SMT.
Rozpoznávání defektů na základě AI
Umělá inteligence je v systémech AOI stále důležitější.
Technologie AI pomáhá:
Omezte falešné poplachy
Zlepšit klasifikaci defektů
Zkraťte čas programování
Integrace Smart Factory
Více systémů AOI se připojuje k:
platformy MES
Systémy sledovatelnosti
Produkční databáze
To umožňuje výrobcům shromažďovat výrobní data a zlepšovat výrobní rozhodnutí.
Vzhledem k tomu, že návrhy desek plošných spojů jsou stále menší a složitější, systémy AOI musí podporovat:
Miniaturní komponenty
Vyšší hustota uložení
Složitější pájené spoje
AOI znamená automatizovanou optickou kontrolu. To používá kamery a software ke kontrole desek po tiskových obvodech. Při vyrábění desek to hledá problémy.
3D AOI kontroluje, jak vysoké a tvarované díly a pájecí klouby jsou. 2d Aoi pořizuje pouze ploché fotografie. 3D AOI najde více problémů a kontroluje lépe.
Továrny používají AI ve vybavení AOI , aby lépe nacházely problémy. AI se učí ze starých kontrol a dělá méně falešných poplachů. To pomáhá zlepšovat produkty a šetří čas.
Většina kontrolních strojů AOI PCB může zkontrolovat mnoho druhů PCB. Pracují s jednovrstvými, dvouvrstvými a vícevrstvými deskami. Některé stroje jsou lepší pro velké nebo tlusté desky.
Výrobci říkají, že je třeba každý den čistit kontrolní stroj AOI a kontrolovat je každý měsíc. Profesionál by se na ně měl podívat jednou za rok. Pravidelná péče zajišťuje, že stroje AOI dobře fungují.
Mes znamená systém provádění výroby. Stroje AOI s MES mohou okamžitě sdílet kontrolní data. To pomáhá sledovat problémy a zlepšuje celou linii.
Nové vybavení AOI má snadný software a AI, které vám pomohou nastavit. Většina pracovníků může začít nové kontroly rychle, obvykle za méně než 30 minut.
Továrny často získávají peníze zpět za jeden nebo dva roky. Aoi stroje nižší chyby, snížení nákladů na opravu a urychlení práce. To ušetří spoustu peněz v průběhu času.
