Česky  |
ICT-SS430
I.C.T
DIP Selective Wave Soldering Machine
| Množství: | |
|---|---|

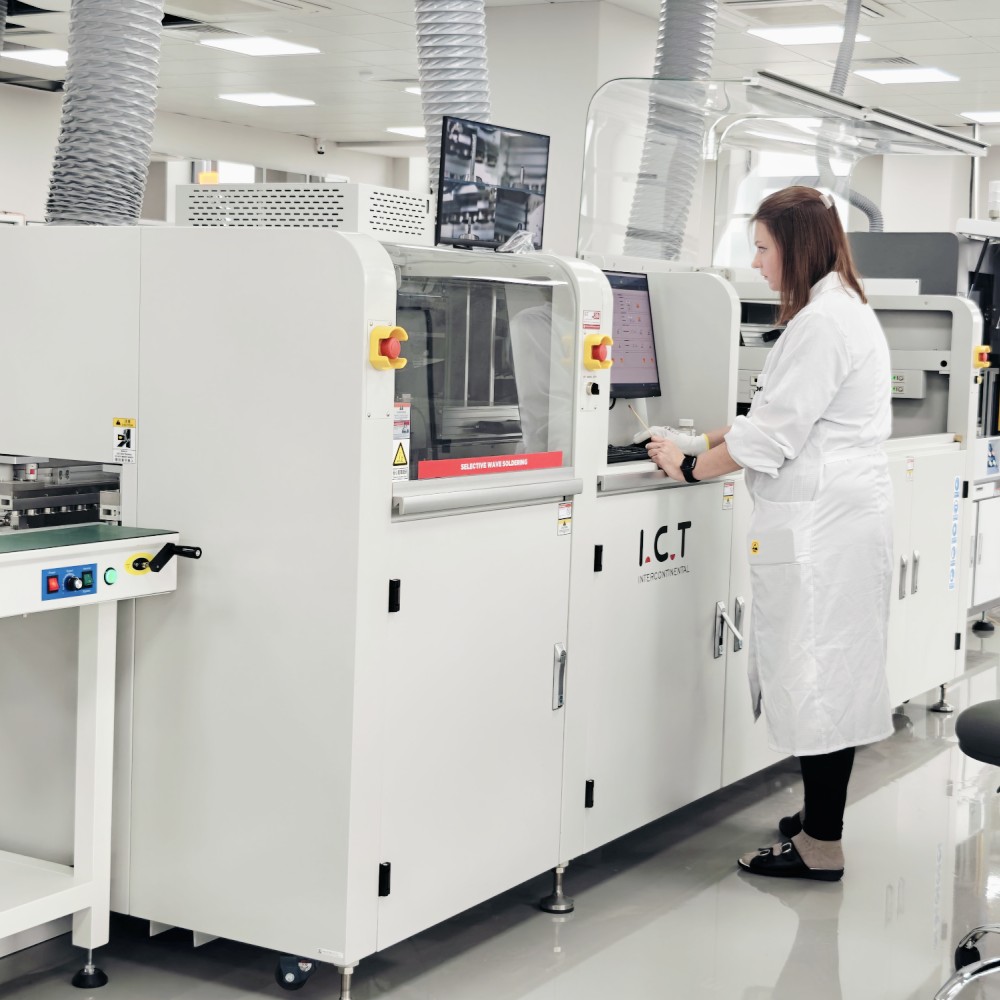

| Off-line selektivní pájecí stroj
ICT off-line selektivní pájecí zařízení je vyvinuto a montováno v Číně pro flexibilní vícevlnné procesy ve velkoobjemové výrobě. Udržuje desku plošných spojů upevněnou, zatímco se stříkací a pájecí platforma pohybuje pro lepší přesnost. Topný systém N2 online dokonale smáčí pájku a řeže strusky. Plné PC ovládání umožňuje nastavení pohyblivých drah, teploty pájky, typu tavidla, úrovní N2 a další, s uloženými nabídkami pro opakovatelnou kvalitu. Automatická kalibrace výšky vlny kontroluje po každé desce plošných spojů konzistentní stabilitu. Umístění značek CCD ověřuje každou desku.
Pohyblivý stůl z hliníkového odlitku se servomotory Panasonic a lineárními kolejnicemi zajišťuje lehký, rychlý a tichý pohyb. Německý tryskový ventil stříká přesně malé tečky s obsahem pevných látek pod 10 %. Tlaková nádrž stabilizuje průtok toku. Německé elektromagnetické čerpadlo poskytuje spolehlivé špičky. Pájecí hrnec Ti s vnějším litinovým ohřívačem zabraňuje úniku a rychle se zahřívá. Toto selektivní pájecí zařízení vyniká v aplikacích s průchozími otvory.
| Seznam vybavení linky DIP
Vysokofrekvenční pulzní vstřikovací ventil z Německa vytváří malé, přesné tečky s obsahem pevných látek pod 10 %. Volitelná detekce zaseknutí upozorňuje na problémy. Podnos pod ventilem zachycuje zbytky pro snadné čištění. Tryska na platformě XY dosahuje opakovací přesnosti 0,02 mm. Tlaková nádrž udržuje stabilní průtok bez ohledu na množství toku. Vysoce přesný průtokoměr s díly odolnými proti korozi řídí výstup. Japonské pneumatické komponenty SMC zajišťují odolnost. Průtokoměry a ovládání dusíku jsou umístěny na povrchu stroje pro snadné prohlížení. Vnější design zjednodušuje úpravy. Automatické odsávací čerpadlo SMC zajišťuje konzistentní dodávku. Tento systém tavidla v selektivním pájecím zařízení zaručuje čistý, rovnoměrný povlak na místech průchozích otvorů.
Spodní IR předehřev je standardní s nastavitelnou polohou; top IR nebo horký vzduch volitelně. Konstrukce konstrukce maximalizuje topnou plochu. Všestranná vysokoteplotní bavlna udržuje stabilní teploty. Tepelné díly a motory nejvyšší značky fungují spolehlivě. Nastavení plug-in umožňuje údržbu bez použití nářadí. Tím se desky plošných spojů rovnoměrně předehřejí a připraví je na pájení v zařízení pro selektivní pájení.
Elektromagnetické čerpadlo zajišťuje stabilní a spolehlivé špičky vln. Software nastavuje teplotu pájky, N2, výšku vlny a kalibraci. Ti pájecí nádoba zabraňuje únikům, s litinovým externím topným tělesem pro rychlé zahřátí. N2 online topení dokonale smáčí spáry a minimalizuje tvorbu strusky. Špičková stabilita cínového spreje. Monitorování CCD v reálném čase zaznamenává video sledovatelné po dobu 900 hodin. Vizuální programování zvyšuje efektivitu. Vysoce přesná lehká platforma XYZ s vysokorychlostními servomotory a redukcemi. Utěsněné, úprava proti znečištění. Magnetické senzory Omron pro přesný pohyb. Standardní automatické čištění trysek s nastavitelnou frekvencí prášku. Německý laserový senzor SICK detekuje výšku vlny bezdotykově a bezchybně. Racionální návrh čištění a měření. Toto srdce selektivního pájecího stroje s průchozími otvory vytváří bezchybné spoje.
Speciální profily zajišťují stabilní konstrukci s pohodlným designem. Přenosový modul využívá tři válečkové sekce. Boční svorky PCBA a horní svorky bezpečně drží desky během tavidla, předehřívání a pájení. Zesílené přizpůsobené kolejnice podporují až 20 kg. Zvládá maximální velikosti od 300x350mm do 400x500mm ve směru zepředu dozadu. Vysoce přesný modul řídí přesné polohování. Světlost umožňuje 120 mm horní a 60 mm spodní pro komponenty. Tloušťka od 0,5 do 6,0 mm vyhovuje různým PCB. Toto nastavení se hladce integruje do selektivního pájecího stroje s průchozími otvory pro efektivní průtok.
Špičkový řídicí systém sběrnice PLC plus modul zajišťuje stabilní provoz a budoucí škálovatelnost. Splňuje normy CE s uspořádáním podlahy Průmysl 4.0. Zvyšuje kapacitu integrací pájecího modulu do základního ovládání při zachování spolehlivosti. Používá celosvětově špičkové stabilní elektrické komponenty. Síťový kabel Cat-6 urychluje přenos dat a reakce. Programování s průvodcem zjednodušuje nastavení. Rychlé programování CCD automaticky identifikuje typy trysek. Programování obrázků inteligentně opravuje a ověřuje souřadnice. Vizualizace rozhraní v reálném čase s jednotlačítkovým CCD monitorovacím spínačem. Podporuje čínštinu, angličtinu, japonštinu, ruštinu. Tato kontrola v zařízení pro selektivní pájení sleduje parametry pro plné zajištění kvality.
Režim řízeného programování snadno provede kroky. Rychlé programování CCD s automatickou identifikací trysek. Programování obrázků pro korekci souřadnic a inteligentní ověření. Vizualizace dat v reálném čase na přehledném rozhraní. Přepnutí jedním tlačítkem do živého zobrazení pájení CCD. Podpora více jazyků včetně čínštiny, angličtiny, japonštiny a ruštiny. MES kompatibilita s WIFI, online upgrady, dálkové ovládání. Alarmy lidského hlasu a přizpůsobitelná světla pro upozornění. Data pájení sledovatelná ke každému bodu pro potvrzení procesu. Tento operační systém v selektivním pájecím stroji s průchozími otvory jej zpřístupňuje operátorům.
| Specifikace
Off-line selektivní vlnový páječ | |
Model | ICT SS430 |
Skladovací nádrž na toky | 1L |
Podpora toku | Alarm toku, automatický |
Stříkání trysky | Německo Jet Valve (Shot and Line Spraying) 1set |
Velikost stříkací trysky | 130UM (180, 210UM možnost) |
Rozsah spreje | 3 ~ 8 mm |
Rychlost postřiku | 0 ~ 20 mm/s |
Rychlost přesunu trysky na stříkání | 0 ~ 400 mm/s |
Přesnost stříkání | 0,1 mm |
Tlak na stříkání | 0,05 ~ 0,1 MPa |
Režim předehřívání | IR ohřev |
Předehřívací oblast | D500mm*Š500mm |
Pájecí přesnost | ± 0,25 mm |
Monitorování pájení | CCD |
Pájná kapacita | 12kg |
Maximální velikost PCB | 500*500 mm |
Maximální velikost PCB | 60 mm |
Tloušťka PCB | 0,5-6,0 mm |
Hmotnost PCB | <20 kg |
Operační systém | Windows10 |
Napájení | 220VAC±10%, 50/60HZ |
Dimenze | L1400*W2580*H1722MM |
Hmotnost | Cca: 700 kg |
| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
V roce 2025 navštívil vietnamský zákazník továrnu na ICT, aby ověřil selektivní pájecí zařízení pro svou výrobní linku sloužící renomované globální značce fotoaparátů. Naši inženýři je uvítali a předvedli akceptační testy strojů na vzorových deskách plošných spojů. Vyškolili tým prakticky v nastavení stříkání tavidla, programování dráhy, kalibraci výšky vlny a ukládání parametrů na PC. Klienti pozorovali přesné pájení skrz otvory v reálném čase prostřednictvím CCD. Školení zahrnovalo postupy údržby, odstraňování problémů a funkce automatického čištění. Tato návštěva továrny zajistila spolehlivou integraci na jejich místě. Zdůrazňuje specializovanou globální podporu a odborné znalosti ICT v oblasti selektivních pájecích zařízení.
| Profesionální servis a školení
ICT poskytuje kompletní instalaci, údržbu, technickou podporu a školení pro váš klid. Našich 20 inženýrů analyzuje potřeby, plánuje programy a optimalizuje procesy. Provádíme operace, úpravy v PCBA a DIP. Školení zahrnuje ovládání PC, sledovatelnost a upgrady. Návštěvy továren, jako je Vietnam, poskytují praktické rady. Obsluhujeme 1600+ zákazníků v 72 zemích s rychlými reakcemi. Náhradní díly a vzdálená pomoc udržují selektivní pájecí zařízení dlouhodobě efektivní.
| Chvála zákazníka
Klienti chválí naše inženýry za odborné a trpělivé školení v továrních ukázkách a nastaveních. Chválí selektivní pájecí zařízení pro přesné tavení, stabilní vlny a uživatelsky přívětivé ovládání zlepšující výtěžnost. Bezpečné balení chrání během přepravy bez poškození. Rychlé reakce řeší problémy během hodin, často na dálku. Jeden uživatel zaznamenal dramatický nárůst úspěšnosti. Díky spolehlivému výkonu a podpoře jsou ICT preferovány.
| Průmyslové certifikace
Společnost vlastní certifikace CE, RoHS, ISO9001 a různé patenty. CE potvrzuje elektrickou bezpečnost, RoHS omezuje škodlivé látky, ISO9001 dohlíží na systémy kvality. Patenty zahrnují německé tryskové ventily, elektromagnetická čerpadla, laserovou detekci. Tyto celosvětově ověřují dokonalost, spolehlivost a jedinečné vlastnosti pájecího stroje pro selektivní průchozí otvory.
| O ICT společnosti a továrně
ICT provádí vlastní výzkum a vývoj a výrobu v zařízení o rozloze 12 000 m² s 89 zaměstnanci, 20 inženýry a 8 pobočkami. Rychlý růst od roku 2012 obsluhuje 1600+ zákazníků v 72 zemích. Továrny zavádějí přísné kontrolní procesy a komplexní systémy řízení kvality. Nabízíme kompletní řešení od plánování po optimalizaci v SMT, DIP a dalších.
