YSM40R
I.C.T
| Množství: | |
|---|---|
| Efektivní vysokorychlostní montáž PCB

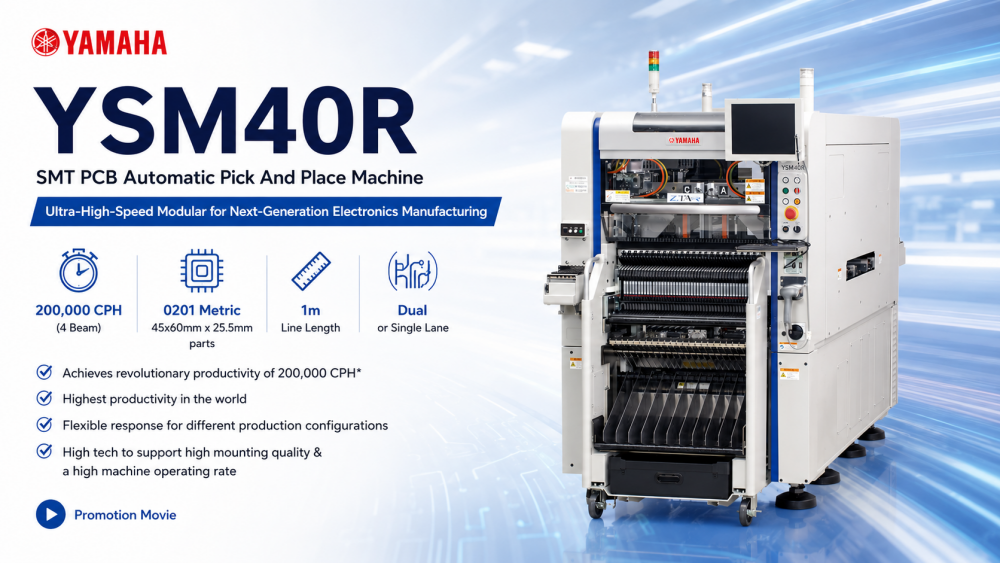

YSM40R je vysoce výkonný stroj Yamaha SMT pick and place navržený pro rychlou a přesnou montáž na moderních SMT výrobních linkách. Systém je navržen pro práci s deskami se dvěma nebo jedním pruhem a podporuje komponenty od ultra malých čipů 0201 až po větší díly. Díky kompaktním rozměrům a pokročilým systémům podavačů poskytuje YSM40R nepřetržitou produkci, vysokou přesnost umístění a výjimečnou flexibilitu, což z něj činí ideální řešení pro výrobce elektroniky, kteří usilují o efektivitu a vysoce kvalitní výstup.
| Vlastnosti produktu
1. Ultra-vysokorychlostní umístění

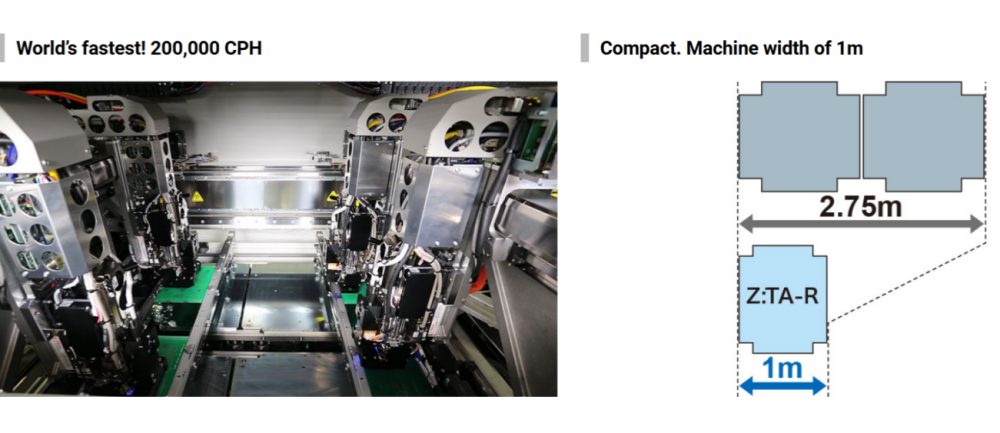

YSM40R dosahuje až 200 000 CPH při použití 4paprskové konfigurace. Jeho pokročilá rotační hlava zajišťuje rychlé vyzvednutí a umístění součástek, zkracuje dobu výroby při zachování vysoké přesnosti. Tato rychlost je ideální pro velkoobjemovou výrobu elektroniky a flexibilní linky.
2. Flexibilní manipulace s komponentami
YSM40R podporuje komponenty od metrických čipů 0201 až po větší konektory a umožňuje použití různých velikostí a typů komponent. Stroj poskytuje provoz s jedním nebo dvěma jízdními pruhy, přizpůsobuje se různým velikostem desek plošných spojů a požadavkům výroby, zajišťuje minimální výměnu a vysokou účinnost.
3. Inovativní systém podavače
Super nakládací podavač umožňuje nepřetržité zásobování součástkami s minimálními prostoji. V kombinaci s modulárními možnostmi podavače a napájecího zařízení mohou operátoři rychle překonfigurovat nastavení pro různé produkční formáty, čímž maximalizují flexibilitu při zachování hladkého provozu.
| Specifikace
| Model | 4-paprskové, 4-hlavové Spec. (YSM40R-4) | 2-nosník, 2-hlava Spec. (YSM40R-2) |
| Použitelné PCB | D700׊460mm až D50׊50mm | |
| Rychlost | 200 000 CPH (při použití RS hlavy) | 58 000 CPH (při použití hlavy MU) |
| Použitelné komponenty | 0201* až □6,5 mm (výška 2,0 mm nebo méně) *volitelně 03015 až 45×60 m (výška 15 mm nebo méně) | 0402 až 45 × 100 mm (výška 15 mm nebo méně) 0603 až 45 × 100 mm (výška 25,5 mm nebo méně) |
| Přesnost montáže | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Počet typů komponent * Převod pásky na šířku 8 mm | Max. 80 podavačů s RS hlavami Max. 88 podavačů s hlavicemi MU Max. 84 podavačů s RS x 2 + MU x 2 hlavicemi | 92 podavačů s hlavami MU nebo FL |
| Napájení | 3-fázový AC 200/208/220/240/380/400/416V +/-10% | |
| Zdroj přívodu vzduchu | 0,45 MPa nebo více, v čistém, suchém stavu | |
| Vnější rozměr | D1000׊2100×V1550 mm | |
| Hmotnost | Přibl. 2 100 kg | |
* Specifikace a vzhled se mohou změnit bez předchozího upozornění.
| Seznam vybavení linky SMT
Σ-G5SⅡ je běžně integrován do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, kontrolního systému SPI, přetavovací pece, kontrolního stroje AOI a zařízení pro manipulaci s PCB. ICT poskytuje plnou integraci řady zahrnující SMT, DIP, lakování a řešení inteligentní automatizace továren, která zákazníkům pomáhají budovat efektivní a škálovatelné systémy výroby elektroniky po celém světě.
ICT také poskytuje širokou škálu strojů Yamaha SMT pick and place včetně modelů Σ-F8S a Σ-G5SⅡ. Tyto systémy nabízejí různé rychlosti, konfigurace hlav a možnosti manipulace se součástmi, což umožňuje výrobcům elektroniky vybrat ideální řešení pro malou, střední nebo velkosériovou výrobu. Všechny stroje se hladce integrují s úplnými řadami SMT a zajišťují konzistentní kvalitu a efektivitu výroby u všech modelů.
| Video o úspěchu zákazníka
V Kazachstánu ICT úspěšně dodalo kompletní linku SMT pro výrobu napájecích zdrojů, včetně zavaděče SMT, plně automatické tiskárny, přetavovací pece, dopravníku a offline AOI. Inženýři ICT zajistili instalaci a školení na místě, čímž zajistili, že linka dosáhne optimálního výkonu. Klient chválil kvalitu zařízení a podporu: 'Všechny stroje jsou z Číny ICT Dobrá kvalita a cena. Děkujeme Andymu a Billymu za vybudování této linky a zaškolení nás na používání těchto strojů.'
| Servis a podpora školení
ICT poskytuje komplexní služby včetně instalace, technického školení a průběžné podpory pro všechny linky SMT. Naši inženýři provedou operátory provozem stroje, nastavením výroby a řešením problémů. Školení je přizpůsobeno výrobnímu workflow každého zákazníka a zajišťuje optimální výkon a hladkou integraci do stávajících výrobních procesů. Nabízíme nepřetržitou podporu na dálku i na místě, abychom udrželi stabilitu a efektivitu výroby.
| Chvála zákazníka
Zákazníci trvale chválí ICT za rychlou, profesionální podporu, kvalitní stroje a bezpečné dodávky. Inženýři jsou uznáváni za své praktické školení, zatímco zařízení dostává chválu za spolehlivost a snadné použití. Naše vstřícná služba zajišťuje rychlé řešení problémů a pomáhá továrnám udržovat nepřetržitou výrobu a vysoce kvalitní výstup.
| Naše certifikace
ICT SMT stroje jsou certifikovány CE, RoHS, ISO9001 a zahrnují několik patentů pro inovativní technologii. Náš systém řízení kvality zajišťuje, že všechna zařízení splňují globální bezpečnostní a ekologické normy, a poskytuje zákazníkům spolehlivá, vyhovující a vysoce výkonná výrobní řešení.
| O ICT a továrně
ICT je přední poskytovatel komplexních řešení SMT s velkým týmem výzkumu, vývoje a výroby. V průběhu let jsme se rychle rozrostli a obsluhujeme klienty ve více než 80 zemích. Naše továrny zavádějí přísnou kontrolu kvality a testovací postupy, které zajišťují vysokou spolehlivost. S globálním pokrytím, zkušenými inženýry a komplexní technickou podporou dodává ICT řešení SMT na klíč od počátečního návrhu až po plně funkční výrobní linky.
