YSM20R
Yamaha
| Množství: | |
|---|---|
| Modulární držák čipů SMT YSM20R

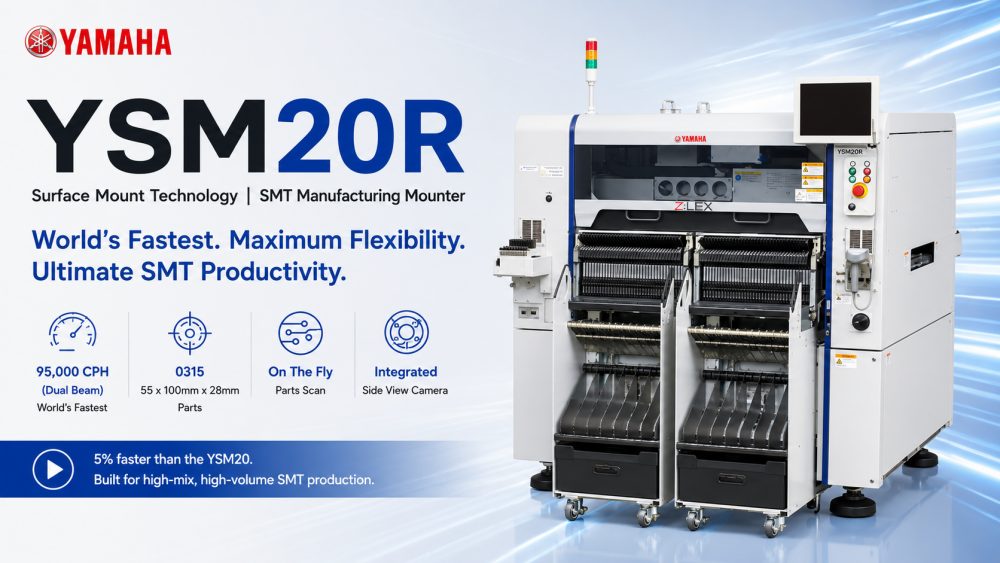

YSM20R je modulární SMT pick-and-place stroj navržený pro velkoobjemovou výrobu PCB. Podporuje operace s jedním nebo dvěma jízdními pruhy, velké desky a umístění s vysokou hustotou. Jeho všestranné hlavy a širokoúhlé kamery efektivně zvládají různé komponenty, od malých 0201 až po velké 0315, při zachování vysoké přesnosti a stability. Modulární konstrukce umožňuje flexibilní uspořádání výrobní linky a maximalizuje efektivitu.
| Vlastnosti produktu
Dual Beam & High-Speed Placement
YSM20R je vybaven dvoupaprskovým designem a umožňuje simultánní provoz dvou jízdních pruhů, což výrazně zlepšuje propustnost. Vysoce přesné hlavy umísťují až 95 000 CPH, rychlost vyvažování s přesností.
Široká kompatibilita součástí a desek plošných spojů
Podporuje velké rozměry desek plošných spojů: L810×W742 mm (jeden pruh) a L810×W356 mm (dvoupruh), pojme až 140 typů komponent. Širokoúhlé vidění zajišťuje přesné umístění napříč různými uspořádáními PCB.
Non-Stop Operation & Auto Loading
S volitelnými automatickými podavači (ALF) a zásobníkovými sekvencery (ATS) běží YSM20R nepřetržitě bez zastavení kvůli výměně pásky nebo zásobníku, což snižuje prostoje a udržuje výrobní linky vysoce efektivní.
| Specifikace
| Model | YSM20R - Z:LEX |
| Použitelné PCB | Jeden pruh L810 x W490 až L50 x W50 Dvoustupňová Poznámka: Pouze pro možnost 2-paprskové varianty v ose X 1 přenos PCB: L810 x W490 až L50 x W50 Přeprava 2 PCB: L380 x W490 až L50 x W50 |
| Možnost montáže | Dvoupaprsková osa X: Vysokorychlostní víceúčelová hlava (HM: High-speed Multi) x 2 95 000 CPH (za optimálních podmínek definovaných motorem Yamaha) |
| Přesnost montáže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (za optimálních podmínek definovaných společností Yamaha Motor při použití standardních hodnotících materiálů) |
| Použitelné komponenty | Vysokorychlostní multihlava (HM) POZNÁMKA : 0201 až W55 x L100 mm (rozpoznání indexování přesahuje W45 mm), výška 15 mm nebo méně Poznámka: Výška součásti 6,5 mm nebo větší nebo součásti o délce/šířce 12 mm nebo větší vyžadují volitelnou vícekameru. Kontaktujte nás pro informace týkající se montáže komponent 0201. Součásti zvláštního tvaru (FM: Flexible Multi) hlava: 03015 až 55 x 100 mm (rozpoznání indexování přesahuje 45 mm), výška 28 mm nebo méně |
| Počet typů komponent | Pevná deska: 140 typů (konverze pro 8mm podavač pásky) Výměna vozíku podavače: Max 128 typů (konverze pro 8mm podavač) Přihrádky pro 30 typů (Pevný typ: maximálně, je-li osazen sATS30) a 10 typů (Typ vozíku: maximálně, je-li osazen cATS10) |
| Napájení | 3-fázový AC 200/208/220/240/380/400/416 V ±10 % 50/60Hz |
| Zdroj přívodu vzduchu | Čistý suchý vzduch 0,45 MPa nebo více |
| Vnější rozměr | D1 374 x Š1 857 x V 1 445 mm |
| Hmotnost | Přibl. 2.050 kg |
* Specifikace a vzhled se mohou změnit bez předchozího upozornění.
* Pro více informací kontaktujte ICT.
| Seznam vybavení linky SMT
Σ-G5SⅡ je běžně integrován do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, kontrolního systému SPI, přetavovací pece, kontrolního stroje AOI a zařízení pro manipulaci s PCB. ICT poskytuje plnou integraci řady zahrnující SMT, DIP, lakování a řešení inteligentní automatizace továren, která zákazníkům pomáhají budovat efektivní a škálovatelné systémy výroby elektroniky po celém světě.
ICT nabízí několik montážních prvků Yamaha SMT včetně YSM10, YSM20, YSM40R, které pokrývají malé PCB až po velké desky s vysokou hustotou. Všechny modely se vyznačují modulární konfigurací, rychlým umístěním, širokou kompatibilitou komponent a vysoce přesným provozem, vhodné pro různé požadavky výrobní linky.
| Video o úspěchu zákazníka
V Kazachstánu ICT úspěšně dodalo plně automatickou výrobní linku SMT pro výrobu napájecích zdrojů. Inženýři zajistili instalaci a školení na místě, čímž zajistili hladkou výrobu. Linka zahrnovala SMT nakladač, plně automatickou tiskárnu, přetavovací pec, SMT dopravník a offline kontrolu AOI.
Zpětná vazba od zákazníků: 'Všechny stroje jsou z Číny ICT Děkujeme. Dobrá kvalita a cena. Děkujeme Andymu a Billymu za vybudování této linky. A zaškolili nás, abychom tyto stroje používali. Moc děkujeme.''
| Servis a podpora školení
ICT poskytuje komplexní služby a řešení školení. Inženýři mohou provádět uvedení do provozu na místě, pokyny k instalaci a provozní školení, což zákazníkům pomůže dosáhnout rychlého náběhu. Školení zahrnuje obsluhu stroje, optimalizaci výrobní linky a rutiny údržby. Ať už jde o jednotlivé stroje nebo kompletní tovární nastavení, ICT poskytuje rychlou a komplexní technickou podporu.
| Chvála zákazníka
Klienti chválí ICT inženýry za profesionalitu, trpělivost a vstřícnost. YSM20R a celá řada se vyznačují vynikající kvalitou, rychlým dodáním a pečlivým balením. Zákazníci hlásí bezproblémové uvedení do provozu a efektivní školení, které umožňuje zaměstnancům efektivně pracovat od prvního dne.
| Naše certifikace
YSM20R a kompletní výrobní linka ICT jsou držiteli certifikací CE, RoHS a ISO9001, které splňují mezinárodní standardy kvality. ICT je také držitelem patentů, které zajišťují inovativní, stabilní a bezpečné vybavení pro globální zákazníky.
| O ICT a továrně
ICT provozuje kompletní R&D a výrobní systém s velkým a rychle rostoucím týmem, který obsluhuje více než 1700 globálních klientů ve více než 80 zemích. Přísná kontrola kvality zajišťuje, že všechny vychystávací stroje SMT splňují vysoké standardy přesnosti a spolehlivosti. ICT se zaměřuje na poskytování flexibilních, škálovatelných plně továrních SMT řešení.
