YRM20
Yamaha
| Množství: | |
|---|---|
| Pokročilé vysokorychlostní SMT Pick & Place

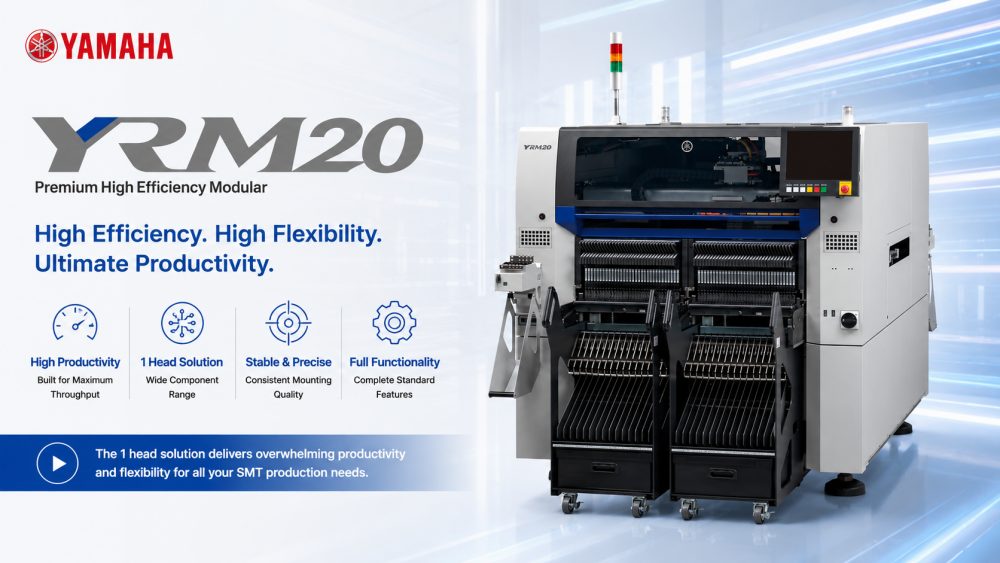

Yamaha YRM20 je plně automatický SMT pick and place stroj vyrobený pro moderní výrobu elektroniky. Díky dvouproudovému provozu, flexibilním možnostem hlavy a vysokorychlostním schopnostem zvládne širokou škálu SMD součástek od čipů 0201 až po větší konektory. Jeho modulární design a integrované chytré senzory umožňují vysoce přesnou montáž při zachování výjimečné efektivity výroby. YRM20 je ideální pro výrobce, kteří hledají spolehlivé, rychlé a všestranné řešení pro kompaktní nebo rozsáhlé linky na montáž desek plošných spojů.
| Vlastnosti produktu
Vysokorychlostní dvoupruhový provoz
YRM20 pracuje s možnostmi dvoupruhového provozu, což umožňuje současné umístění komponent na dvou deskách pro optimalizovanou produktivitu. Vysokorychlostní konfigurace s více hlavami umožňují propustnost 200 000 CPH, což zajišťuje rychlé dokončení i pro složité desky při zachování přesné přesnosti umístění.
Všestranná manipulace se součástmi Stroj
je vybaven flexibilní vícehlavou technologií a pokročilými snímacími systémy a pojme součásti od 0201 až po větší konektory. Integrované chytré kamery a boční vidění ověřují umístění v reálném čase, snižují chyby a zajišťují kvalitní montáž.
Nástroje pro vylepšenou produktivitu
Super nakládací podavače minimalizují prostoje během doplňování komponent. Nastavitelné šířky pruhů a modulární architektura poskytují přizpůsobivost různým velikostem desek plošných spojů a výrobním formátům, podporují nepřetržitý provoz a rychlé změny.
| Specifikace
| Model | YRM20 Pick and Place Machine | |
| Vysokorychlostní univerzální rotační RM hlava | IN-LINE HM hlava | |
| Trysky (na 1 hlavní jednotku) | 18 | 10 |
| Použitelné komponenty | 0201 až š12 x d12 mm, výška 6,5 mm nebo méně | 0201 až š55 x d100 mm, výška 15 mm nebo méně |
| Možnost montáže (během režimu vysoké produkce) | 115 000 CPH | 98 000 CPH |
| Přesnost montáže (v režimu vysoké přesnosti) | Při použití v interních optimálních podmínkách: ±0,025 mm Cpk≧1,0 | |
| Počet typů komponent | Výměna podavače : Max. 128 typů = 32 podavačů x 4 (přestavba pro podavač 8mm pásky) | |
| Rozměry DPS | Dvoustupňové specifikace 1 PCB přenos: L810 x W510 mm až L50 x W50 mm 2PCB přenos: L380 x W510 mm až L50 x W50 mm | |
| Napájení | 3-fázový AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Zdroj přívodu vzduchu | 0,45 MPa nebo více, v čistém, suchém stavu | |
| vnější rozměr (bez výčnělků) | D1374 x Š1948 x V1445 mm | |
| Hmotnost | Přibl. 2 250 kg (pouze hlavní jednotka) | |
* Specifikace a vzhled se mohou změnit bez předchozího upozornění.
* Pro více informací kontaktujte ICT.
| Seznam vybavení linky SMT
Σ-G5SⅡ je běžně integrován do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, kontrolního systému SPI, přetavovací pece, kontrolního stroje AOI a zařízení pro manipulaci s PCB. ICT poskytuje plnou integraci řady zahrnující SMT, DIP, lakování a řešení inteligentní automatizace továren, která zákazníkům pomáhají budovat efektivní a škálovatelné systémy výroby elektroniky po celém světě.
ICT také poskytuje řadu doplňkových strojů SMT, včetně modelů řady YSM, YRM a Σ pick and place. Tyto stroje lze integrovat do kompletních vysokorychlostních montážních linek, což zajišťuje bezproblémovou výrobu od naložení desky až po konečnou kontrolu, a nabízí tak plnohodnotné automatizované řešení pro různé aplikace PCB.
| Video o úspěchu zákazníka
ICT úspěšně dodalo plně automatickou linku SMT v Kazachstánu pro výrobce výkonové elektroniky. Naši inženýři zajistili instalaci na místě, školení a technickou podporu. Linka zahrnuje celou řadu SMT strojů: SMT nakladač, plně automatickou tiskárnu, přetavovací pec, SMT dopravník a offline AOI stroj. Systém dosáhl efektivní, vysoce kvalitní montáže DPS, zatímco zákazník získal provozní zkušenosti.
| Servis a podpora školení
ICT poskytuje end-to-end podporu pro instalaci a školení YRM20. Naši inženýři provádějí zákazníky nastavením, provozem a údržbou stroje a zajišťují, že výrobní linky dosahují optimální účinnosti. Vzdálené navádění a služby rychlé reakce zaručují minimální prostoje a pomáhají továrnám udržovat nepřetržitý vysoce kvalitní provoz.
| Chvála zákazníka
'Všechny stroje jsou z Číny ICT Dobrá kvalita a cena. Děkujeme Andymu a Billymu za vybudování této linky a za zaškolení nás na používání těchto strojů.' Naši zákazníci soustavně chválí naše technické znalosti, efektivní přepravu a rychlou odezvu, která zajišťuje hladký start a jistotu výroby.
| Naše certifikace
YRM20 je certifikován CE, RoHS, ISO9001 a mnoha patenty. ICT zajišťuje přísné dodržování globálních bezpečnostních a kvalitativních norem a poskytuje spolehlivé, bezpečné a plně vyhovující vybavení pro mezinárodní výrobce elektroniky.
