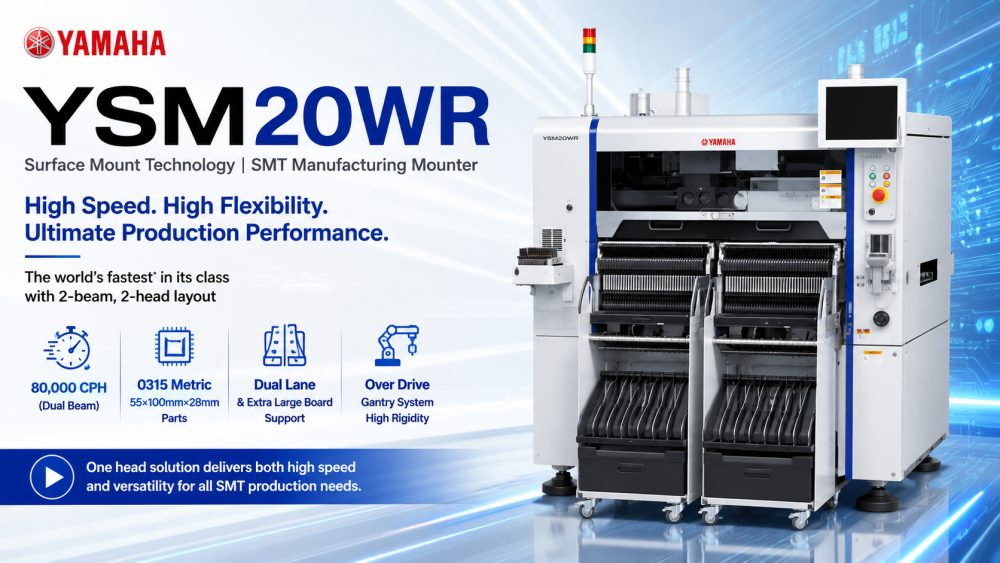

YSM20WR
Yamaha
| Množství: | |
|---|---|
| Vysokorychlostní dvouproudový SMT stroj
YSM20WR je řešení Yamaha SMT pick-and-place určené pro montáž desek plošných spojů se dvěma pruhy, které je schopné zpracovat velké velikosti desek při zachování výjimečné přesnosti. Díky vysokorychlostním funkcím s více hlavami tento stroj pojme širokou škálu velikostí součástí. Jeho pokročilé skenovací a kamerové systémy zajišťují přesné umístění, zatímco integrovaná technologie podavače snižuje prostoje. ICT podporuje zákazníky plnou instalací, školením a technickou pomocí, což z něj činí ideální řešení pro moderní výrobce elektroniky, kteří hledají spolehlivé, škálovatelné linky SMT.
| Vlastnosti produktu
Dvoupruhové vysokorychlostní umístění
YSM20WR, který je vybaven dvěma paprsky v ose X, dosahuje 80 000 CPH pro dvouproudové desky plošných spojů, což umožňuje vysoce efektivní výrobu.
Víceúčelová montážní hlava
Vysokorychlostní HM hlavy pojímají součásti od 0101 do 55×100×28 mm, zatímco volitelné vícekamerové systémy zlepšují přesnost umístění a flexibilitu.
Pokročilý systém Overdrive Portal
Portál overdrive zajišťuje hladký přenos PCB, minimalizuje ztráty při vysokorychlostní montáži a zároveň podporuje velké desky až do šířky 742 mm.
| Specifikace
| Model | YSM20WR |
| Použitelné PCB | Jeden pruh, d. 810 x š742 mm až d. 50 x š. 50 mm , dvoupruh (pouze pro 2-paprskové specifikace osy X.) d. 810 x š. 356 mm až d. 50 x š. 50 mm |
| Možnost montáže | 2-paprsková osa X: Vysokorychlostní víceúčelová (HM: High-speed Multi) hlava x 2 81 000 CPH (za optimálních podmínek definovaných motorem Yamaha) |
| Přesnost montáže (definovaná motorem Yamaha při použití standardních hodnotících materiálů) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Použitelné komponenty | Vysokorychlostní víceúčelová (HM: High-speed Multi) hlava x 2: 0101 až 55 x 100 mm L100 mm, výška 15 mm nebo méně Poznámka: V některých případech může být kvůli výšce součásti a velikosti součásti potřeba více kamer (volitelné). Součásti zvláštního tvaru (FM: Flexible Multi) hlava: 03015 až 55 x 55 mm L100 mm, výška 28 mm nebo méně |
| Počet typů komponent | Pevná deska : Max. 140 typů (konverze pro 8mm podavač pásky) Výměna vozíku podavače : Max.128 typů (konverze pro 8mm podavač) Zásobníky pro 30 typů (pevné) a 10 typů (vozíkové) |
| Napájení | 3-fázový AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Zdroj přívodu vzduchu | 0,45 MPa nebo více, v čistém, suchém stavu |
| Vnější rozměr (kromě výstupků) | D1 374 x Š2 110 x V 1 445 mm |
| Hmotnost | Přibl. 2.500 kg |
* Specifikace a vzhled se mohou změnit bez předchozího upozornění.
* Pro více informací kontaktujte ICT.
| Seznam vybavení linky SMT
Σ-G5SⅡ je běžně integrován do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, kontrolního systému SPI, přetavovací pece, kontrolního stroje AOI a zařízení pro manipulaci s PCB. ICT poskytuje plnou integraci řady zahrnující SMT, DIP, lakování a řešení inteligentní automatizace továren, která zákazníkům pomáhají budovat efektivní a škálovatelné systémy výroby elektroniky po celém světě.
ICT nabízí kompletní řadu strojů Yamaha SMT pick-and-place, včetně YSM10, YSM40R a YRM20. Tyto stroje poskytují přizpůsobené rychlosti, rozsahy součástí a konfigurace jízdních pruhů, aby vyhovovaly různým potřebám výroby v továrně. Každý stroj je podporován technickým školením, pokyny k instalaci a řešením údržby od ICT, což zajišťuje bezproblémovou integraci do vaší výrobní linky SMT.
| Video o úspěchu zákazníka
ICT úspěšně dodalo plně automatickou výrobní linku SMT v Kazachstánu pro montáž energetických produktů. Naši inženýři zajistili instalaci na místě, školení a technickou podporu. Linka zahrnuje SMT nakladače, plně automatickou tiskárnu, přetavovací pec, dvoupruhový SMT dopravník a offline AOI. Zpětná vazba od zákazníků: 'Všechny stroje jsou z China ICT. Děkujeme. Dobrá kvalita a cena. Děkujeme Andymu a Billymu za vybudování této linky a zaškolení nás k používání těchto strojů. Moc děkujeme.'
| Servis a podpora školení
ICT zajišťuje zákazníkům kompletní podporu pro jejich SMT linky. Inženýři poskytují školení na místě pro obsluhu strojů, údržbu a optimalizaci procesů. Naše pokyny pomáhají operátorům dosáhnout maximální efektivity linky a zároveň snížit chyby a prostoje. Nepřetržitá vzdálená podpora a rychlé řešení problémů dále zvyšují výkon továrny, což klientům umožňuje rychle se přizpůsobit výrobním požadavkům a udržovat konzistentní kvalitu výstupu.
| Chvála zákazníka
Klienti neustále chválí naše ICT inženýry za profesionalitu a důkladné školení. Oceňují naše vysoce kvalitní stroje, bezpečnou a dobře organizovanou přepravu a naši rychlou reakci na technické dotazy. Náš dvoupruhový YSM20WR pomohl zákazníkům zvýšit efektivitu výroby a zároveň zajistit přesnou montáž PCB.
| Naše certifikace
Všechny stroje ICT a stroje Yamaha SMT, včetně YSM20WR, splňují normy CE, RoHS a ISO9001. Naše produkty obsahují patentované technologie a dodržují přísné protokoly kontroly kvality, což zajišťuje spolehlivý a bezpečný provoz v elektronických výrobních závodech po celém světě.
| O ICT a továrně
ICT navrhuje a vyrábí vysoce přesná SMT zařízení se zkušeným R&D týmem a rozsáhlými výrobními zařízeními. S pracovní silou více než 200 odborníků a podporou ve více než 80 zemích dodáváme kompletní řešení řady SMT od konceptu až po provoz. Přísné řízení kvality a přísné testovací postupy zaručují konzistentní výkon produktu, díky čemuž je ICT důvěryhodným partnerem pro výrobce elektroniky po celém světě.
