HM520
Samsung
| Množství: | |
|---|---|
| Chytré řešení pro montáž SMT

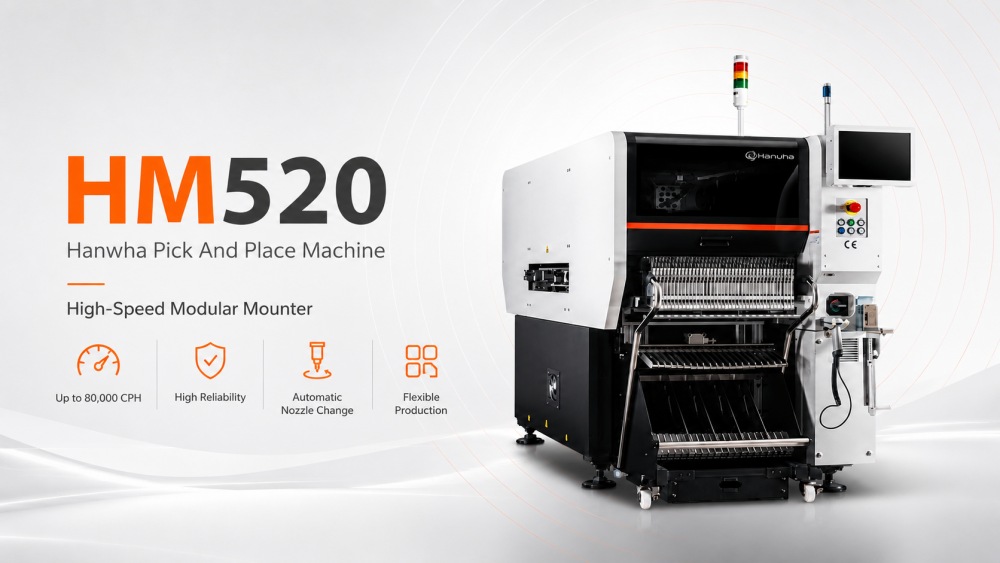

Pick And Place Machine HM520 Hanwha je navržen pro výrobce, kteří potřebují rychlé, stabilní a flexibilní umístění SMT. Může podporovat montáž velkoobjemových desek plošných spojů pro produkty, jako jsou základní desky počítačů, SSD, paměťové moduly, řídicí desky a spotřební elektronika. Jako vysokorychlostní vychystávací a umisťovací stroj kombinuje vysokou kapacitu osazování se spolehlivou přesností montáže. Stroj podporuje různé výrobní potřeby prostřednictvím konfigurací HS a MF, což dává továrnám více možností volby rychlosti, sortimentu komponent a vyvážení linky. Při použití se systémy ICT SMT pro plánování, tisk, kontrolu, pájení přetavením a manipulaci s PCB se stává praktickým řešením pro vybudování kompletní a efektivní výrobní linky SMT.
| Představení modelu
Vysokorychlostní model: SM471Plus
SM471Plus je vysokorychlostní SMT sběrací a ukládací stroj s jedním portálem a 10 vřeteny na hlavu. Dosahuje optimální rychlosti až 78 000 CPH, vhodné pro malé čipy, jako je 0402. Díky létajícímu vidění nabízí dobrou přesnost pro velkoobjemovou výrobu v odvětvích, jako je spotřební elektronika a mobilní zařízení.
Flexibilní model střední rychlosti: SM481Plus
SM481Plus poskytuje flexibilní umístění s jedním portálem a 6 vřeteny na hlavu. Dosahuje 40 000 CPH a zvládá větší komponenty až do BGA/QFP s vyšší přesností. Tento model vyhovuje různým aplikacím v automobilovém průmyslu a výrobě spotřebičů, kde jsou běžné různé velikosti dílů.
Multifunkční model: SM482Plus
SM482Plus je všestranný SMT stroj s jedním portálem a 6 vřeteny. Dodává 30 000 CPH a vyniká u dílů zvláštního tvaru. Ideální pro průmyslová odvětví vyžadující flexibilní výrobu, jako je osvětlení a průmyslová elektronika, podporuje větší desky plošných spojů až do 1200 mm.
Pokročilý flexibilní model: DECAN L2
DECAN L2 je vybaven dvěma portály se 6 vřeteny na hlavu pro multifunkční umístění. Umístí až 56 000 CPH a zvládne široké komponenty až do 55 mm. Tento model se hodí pro výrobu LED a velkých desek v osvětlovacím a zobrazovacím průmyslu, s možnostmi pro efektivitu dvou pruhů.
| Specifikace
| Specifikace Položka | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Typ stroje | Vysokorychlostní modulární montáž | Multifunkční modulární držák |
| Konfigurace | 20 vřeten × 2 portál | 6 vřeten × 2 portál |
| Rychlost umístění | 80 000 CPH | 60 000 CPH |
| Přesnost umístění | ±25 μm @ Cpk ≥ 1,0, Čip | ±40 μm @ Cpk ≥ 1,0, Čip / ±30 μm @ Cpk ≥ 1,0, IC |
| Rozsah komponent | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Rozměr stroje | D 890 × H 2 370 × V 1 930 mm | D 890 × H 2 370 × V 1 930 mm |
| Hlavní výhoda | Vysokorychlostní umístění čipových komponent | Flexibilní umístění smíšených komponent |
| Doporučená aplikace | Hromadná výroba malých čipových součástek | Výroba se širšími typy součástí a většími díly |
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Rychlost umístění (optimální) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Počet vřeten | 10 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (2 portály) |
| Přesnost umístění (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Přesnost umístění (IC) | ±50 um | ±30 um | ±30 um | ±25 um |
| Rozsah komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, až □55 mm opt.) |
| Maximální velikost PCB (standardní) | Rozměr 510 x 460 mm | 460 x 400 mm | Rozměr 740 x 460 mm | Rozměr 510 x 460 mm |
| Maximální velikost PCB (volitelné) | Rozměr 610 x 460 mm | 1 500 x 460 mm | 1 200 x 510 mm | Až 1200 x 460 mm |
| Kapacita podavače (8 mm) | 120 ea | 120 ea | 120 ea | 120 ea |
| Systém vidění | Létající vize | Jevištní vize | Jevištní vize | Létající vize |
| Další produkty související s SMT
ICT poskytuje kompletní vysoce kvalitní SMT linky mimo SMT pick and place machine . Naše kompletní řešení výroby PCBA zahrnují vakuové nakladače pro automatické tiskárny pájecí pasty , pro přesné aplikace, vícezónové reflow pece pro silné pájení a pokročilé systémy AOI pro detekci defektů. Tyto stroje spolupracují hladce v těsných, efektivních liniích. Toto nastavení poskytuje vysoký výnos, nízkou cenu a spolehlivý výkon pro náročná průmyslová odvětví, jako je automobilový průmysl, lékařství, osvětlení a spotřební elektronika. Desky jsou připraveny pro použití v reálném světě. Nabízíme kompletní plánování a podporu pro vytvoření vašeho ideálního produkčního systému SMT.
Pick And Place Machine HM520 Hanwha funguje nejlépe jako součást kompletní výrobní linky SMT. ICT může poskytnout související stroje, jako je nakladač a vykladač SMT, automatická šablonová tiskárna, stroj SPI, dopravník PCB, inspekční stroj AOI, přetavovací pec řady Lyra, router PCB a stroj na čištění PCBA. Tyto stroje pokrývají hlavní proces od vkládání desek plošných spojů, tisku pájecí pasty, kontroly pasty, umístění součástek, pájení přetavením, optické kontroly, depanelování a čištění. Pro zákazníky, kteří budují novou továrnu, je toto kompletní přizpůsobení velmi důležité. Dobrý montér SMT výrobní linky potřebuje správné předřazené a následné stroje, ne pouze jeden silný osazovací stroj, který stojí sám jako osamělý hrdina.
| Název produktu | Účel v řadě SMT |
|---|---|
| Výrobní linka SMT na klíč | Turecko Plně automatizovaná sledovatelná high-end linka SMT. |
| Nakladač zásobníků SMT | Automaticky načte holé PCB do linky. |
| Automatická šablonová tiskárna PCB | Tiskne pájecí pastu na destičky PCB přesně. |
| Automatický osazovač čipů SMT | Přesně montuje součástky na desky plošných spojů. |
| SMD reflow pec | Roztaví pájku a vytvoří pevné spoje. |
| Zařízení pro kontrolu PCB | Inspekční zařízení SMT, jako je AOI, SPI, rentgen a inspektor šablon. |
| Zařízení pro sledovatelnost | Zaznamenává a sleduje výrobní data jako laserový značkovací stroj PCBA |
| Video o úspěchu zákazníka
ICT poskytlo technickou podporu pro zákazníka v Uzbekistánu, který vybudoval velkou továrnu na výrobu elektroniky pro základní desky počítačů, SSD, paměťové produkty a související elektronické sestavy. Od rané fáze projektu až po instalaci, ladění a testování výroby tým ICT úzce spolupracoval se zákazníkem, aby pomohl hladce fungovat jak SMT, tak DIP výrobní linky. Řada SMT zahrnovala tiskárnu šablon ICT-5151, čtyři osazovací stroje SMT, přetavovací pece řady Lyra, systémy pro manipulaci SPI, AOI a PCB. DIP linka zahrnovala ruční vkládací linku, JUKI lichý vkládací stroj, vlnovou páječku ICT-Acrab350 a dopravníkový systém. Po testování zákazník poskytl pozitivní zpětnou vazbu ohledně služby, rychlosti odezvy a kvality produktu.
| Servis a podpora školení
ICT podporuje zákazníky před, během a po dodání linky SMT. Před zahájením projektu náš tým pomáhá zkontrolovat typ produktu, velikost PCB, výrobní kapacitu, uspořádání továrny a požadavky na proces. Po dodání zařízení mohou ICT inženýři zajistit instalaci, seřízení stroje, nastavení softwaru, testování výroby a školení operátorů. U projektu HM520 Hanwha Pick And Place Machine může školení zahrnovat plnění podavače, kontrolu trysek, nastavení programu, změnu výroby, každodenní údržbu a základní odstraňování problémů. Pomáháme také zákazníkům pochopit, jak osazovací stroj funguje s tiskárnou, SPI, přetavovací pecí, AOI a stroji pro manipulaci s PCB. Díky tomu je celá linka snadněji ovladatelná a ovladatelná.
| Zpětná vazba od zákazníků
Mnoho zákazníků volí ICT nejen kvůli vybavení, ale také kvůli kompletní podpoře za zařízením. Během zahraničních projektů zákazníci často chválí naše inženýry za jasnou komunikaci, školení pacientů a praktické řešení problémů. Poskytují také pozitivní zpětnou vazbu o stabilním výkonu stroje, pečlivém továrním testování a pevném balení pro přepravu na dlouhé vzdálenosti. Pro projekty plné SMT linek je rychlá odezva obzvláště důležitá, protože jeden malý problém může ovlivnit celý výrobní plán. ICT udržuje úzký kontakt se zákazníkem během instalace, testování a rané výroby. To dává zákazníkovi větší jistotu při spouštění nové továrny SMT nebo modernizaci stávající výrobní linky.
| Certifikace a standardy
ICT věnuje velkou pozornost kvalitě zařízení, bezpečnosti a řízení výroby. Naše stroje a kompletní řešení mohou podporovat běžné certifikační požadavky, jako jsou CE, RoHS, ISO9001 a související patentové dokumenty. Tyto certifikáty pomáhají zákazníkům vyhodnotit bezpečnost výrobků, výrobní kontrolu a dlouhodobou spolehlivost. U zařízení SMT se kvalita netýká pouze těla stroje. Zahrnuje také elektrický design, stabilitu softwaru, mechanickou strukturu, testovací záznamy, ochranu obalů a poprodejní servis. Před odesláním ICT zkontroluje provoz stroje a připraví vhodné balení pro zámořskou dodávku. To pomáhá snížit riziko přepravy a poskytuje zákazníkům spolehlivější start, když zařízení dorazí do jejich továrny.
| O ICT společnosti a továrně
ICT je komplexní poskytovatel řešení pro továrny SMT se silnými zkušenostmi v oblasti SMT, DIP, nátěrů, dávkování, pájení, kontroly a zařízení pro manipulaci s PCB. Máme vlastní výzkumné a vývojové, výrobní, inženýrské a servisní týmy a naše společnost se v průběhu let rychle rozrostla. Doposud ICT obsloužilo více než 1 700 zákazníků ve více než 80 zemích a pomohlo mnoha továrnám vybudovat výrobní linky od nuly až po sériovou výrobu. Naše továrna před dodáním dodržuje přísné testování a procesy řízení kvality. Zákazníkům, kteří si vybírají Hanwha HM520 PCB Chip Mounter nebo kompletní řadu SMT, může ICT poskytnout výběr stroje, návrh linky, instalaci, školení a dlouhodobou technickou podporu.
