JX-350
JUKI
| Množství: | |
|---|---|

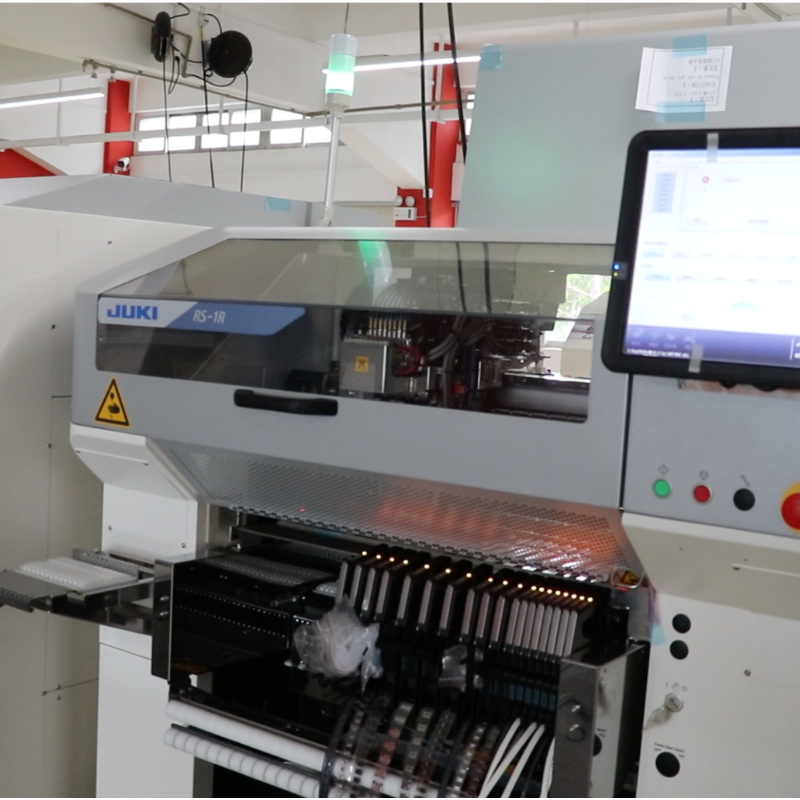

| JUKI LED Pick and Place Machine
Ve světě výroby elektroniky definují úspěch přesnost a rychlost. JUKI LED Mounter krásně ztělesňuje obě vlastnosti. S pozoruhodnou přesností umísťuje drobné LED diody a větší součástky na desky plošných spojů. Modulární konstrukce umožňuje plynulé rozšiřování s rostoucí poptávkou. Systémy vidění v reálném čase pečlivě sledují každé umístění. Programování probíhá intuitivně a výrazně zkracuje dobu nastavení. Jeho tenký profil se bez námahy integruje do stávajících linií. ICT provází celou cestu, od počátečního návrhu až po průběžnou optimalizaci. Výrobci vyrábějící osvětlovací produkty dosahují vyšších výnosů a plynulejších operací. Tato řada přeměňuje náročné montážní úkoly na spolehlivé, elegantní procesy.
| Funkce modelu JUKI Pick and Place Machine
Vlastnosti řady RS-1R / RS-1XL
U těchto modelů vyzařuje všestrannost. RS-1R nabízí 47 000 CPH při zachování přesnosti ±35 µm. Pojme desky až do standardních rozměrů 650 × 370 mm, u RS-1XL se rozšíří na 650 × 560 mm pro velké osvětlovací panely. Inovativní hlava Takumi se dynamicky přizpůsobuje různým tvarům součástí. Až 112 podavačů umožňuje rychlé přepínání produktů. Jemná regulace síly chrání choulostivé substráty. Technologie Vision okamžitě identifikuje vady. Tyto jednotky dokonale ladí s rychlejšími modely a vytvářejí vyvážené řady pro různé potřeby výroby LED. Ke změnám dochází plynule a produktivita je trvale vysoká.
Vlastnosti řady RX-7R / RX-8
Čistá rychlost definuje tento pár. RX-7R dosahuje 75 000 CPH a RX-8 se vyšplhá na působivých 100 000 CPH prostřednictvím pokročilé hlavy P20. Oba si zachovávají štíhlou šířku 998 mm, což maximalizuje účinnost podlahy. Bez kompromisů zvládají nepatrné čipy 03015. Paralelní ukládací hlavy fungují v dokonalé harmonii. Vylepšené koaxiální osvětlení jasně odhaluje jemné detaily. Měkké přistání chrání křehké části. Stroje bezproblémově komunikují a sdílejí data o značkách a zásobách. Tyto modely poskytují bezkonkurenční výkon na metr čtvereční, ideální pro intenzivní montáž LED driveru a žárovky s malými součástmi.
| Specifikace
| Parametr | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Rychlost umístění (optimální CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Maximální velikost desky (mm) | 650 × 370 (jednoduchý/dvojitý) | 650 × 560 | 510 × 450 (jeden jízdní pruh) | 510 × 450 (přibližně) |
| Minimální velikost desky (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Výška součásti (max mm) | 25 | 25 | 3-10,5 (závisí na hlavě) | 3 |
| Nejmenší součást | 0201 (metrické) | 0201 (metrické) | 03015 (metrické) | 0201 (přibližně 0,4×0,2 mm) |
| Největší součást (mm) | 74 čtverečních / 150×50 | 74 čtverečních / 150×50 | 25 čtverečních | 5 čtverečních |
| Vstupy podavače (max.) | 112 | 112 | 76 | 56 (cca) |
| Přesnost umístění | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40 µm (přibližně) | Vysoká přesnost (vize) |
| Šířka stroje (mm) | 1 500 (cca) | 2 109 | 998 | 998 |
| Typ hlavy | Takumi inline hlava | Takumi inline hlava | Paralelní rotační hlavy (P16S) | Rotační hlava P20 |

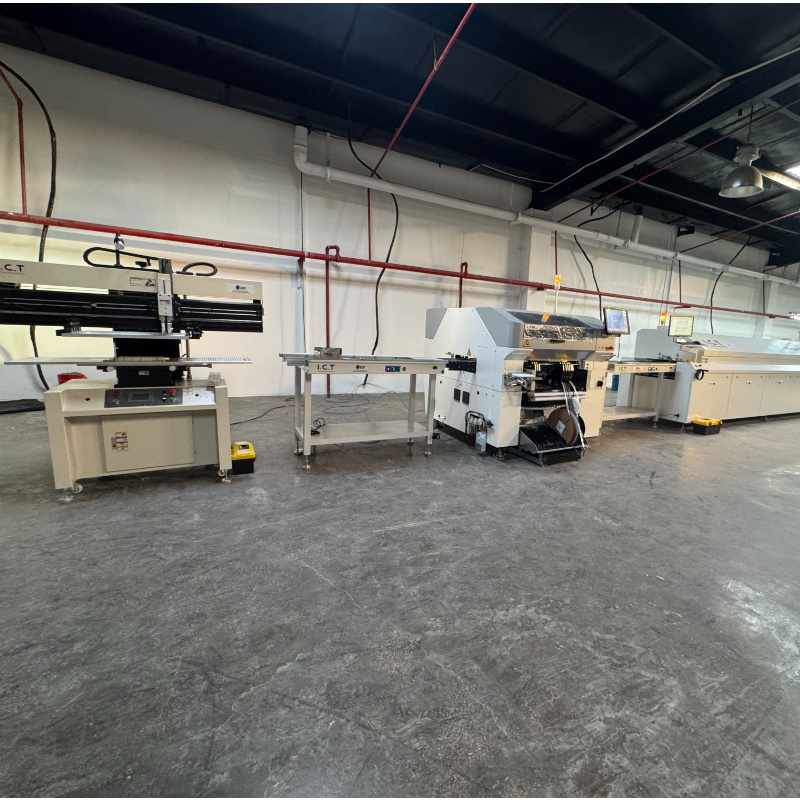

| Seznam vybavení linky SMT
ICT vytváří kompletní, vysoce výkonné PCBA linky s pečlivou pozorností. Vakuové nakladače zavádějí desky v původním stavu. Automatické tiskárny nanášejí pájecí pastu jednotně. JUKI LED Mounter přesně umístí každý komponent. Vícezónové přetavovací pece zajišťují pevné spojení. Důkladná kontrola AOI odhalí jakoukoli nedokonalost. Dopravníky a nárazníky udržují po celou dobu stabilní rytmus. Výnosy výrazně rostou, zatímco náklady klesají. Nic nenarušuje tok. Tyto systémy spolehlivě vydrží náročnou automobilovou a světelnou výrobu. Hotové desky se objeví plně připravené pro použití v reálném světě, plně podpořené naším závazkem.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | ICT Total Full-auto SMT montážní linka. |
| PCB dopravník | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Video o úspěchu zákazníka
Video představuje výrobce automobilových napájecích modulů, kteří sdílejí své kompletní řady. Čisté desky vstupují přes vakuový nakladač. Pájecí pasta se tiskárnou dokonale roztírá. Potom JUKI LED Mounter vyplní pozice rychle a přesně. Reflow pece pevně tuhnou spoje. AOI pečlivě zkoumá každý detail. Dopravníky, chladicí sekce a nárazníky zajišťují nepřetržitý pohyb. Na části DIP pájení vlnou řídí součásti s průchozími otvory, ploutve přeorientují desky a ICT ověřuje funkčnost. Zákazník popisuje bezproblémovou integraci s minimálními přerušeními. Jasné záběry zachycují elegantní tok od začátku do konce. Kvalita trvale splňuje přísné automobilové požadavky.
| Servis a podpora školení
ICT poskytuje důkladnou asistenci pro každý JUKI LED Mounter. Přijedou zkušení inženýři, aby pečlivě nainstalovali a zkalibrovali. Školení naučí operátory efektivně programovat, udržovat a řešit problémy. Vzdálená diagnostika řeší problémy okamžitě. Plánovaná údržba zachovává optimální výkon v průběhu let. Analyzujeme celé řady a doporučujeme rafinované konfigurace. Upgrady systému se hladce integrují. Celosvětové kanceláře poskytují rychlou odezvu bez ohledu na umístění. Zákazníci s důvěrou udržují nepřerušovanou výrobu. Partnerství začíná okamžitě a spolehlivě vydrží.
| Zpětná vazba od zákazníka
Uživatelé pravidelně vyjadřují skutečnou spokojenost. Chválí naše inženýry za informovanou a účinnou pomoc při instalaci a opravách. JUKI LED Mounter dostává chválu za konzistentní rychlost a minimální chyby. Bezpečné balení zajišťuje bezpečný příjezd do celého světa. Dotazy dostávají rychlé a jasné odpovědi. Podpora udržuje blízkost na vzdálenosti. Operace běží déle s menším počtem přerušení. Celková hodnota zařízení a služeb se zvyšuje s každým úspěšným projektem.
| Certifikace a standardy
Každý JUKI LED Mounter nese respektovaná pověření. Certifikace CE potvrzuje shodu s evropskými bezpečnostními normami. RoHS ověřuje materiály šetrné k životnímu prostředí. ISO9001 řídí přísné procesy kvality. Četné patenty chrání inovativní technologie hlavy a vidění. Tato ocenění zaručují zákazníkům bezpečnost pracovníků, ekologické ohledy a trvalou spolehlivost. Nákupy probíhají s úplnou jistotou podle globálních předpisů.
| O ICT společnosti a továrně
ICT udržuje specializované výzkumné divize, které neustále vyvíjejí pokročilá řešení. Výroba probíhá v rozsáhlých, moderních zařízeních s pečlivou kontrolou. Pracovní síla se neustále rozšiřuje vedle globálních kanceláří. Služba zasahuje více než 1600 zákazníků v 72 zemích s komplexními elektronickými systémy. Stálý růst odráží stálou dokonalost. Robustní management kvality dohlíží na každou součást. JUKI LED Mounter přichází plně připraven na náročný každodenní provoz. Zůstáváme věrnými partnery v celosvětovém výrobním pokroku.
