| Inline SMT PCBA Router Machine pro přesné depaneling
ICT IR350 Inline SMT PCBA Router Machine poskytuje vysoce přesné řezání pro komplexní PCBA panely. Tento pokročilý PCB router, navržený pro náročná průmyslová odvětví, jako je automobilová elektronika, chytré telefony, lékařská zařízení a letecký průmysl, zajišťuje čisté oddělení desek bez stresu. Jeho robustní dvouplatformový design a inteligentní řídicí systém umožňují nepřetržitou výrobu při zachování přísných tolerancí. Díky řezným rychlostem až 100 mm/s a přesnosti opakování ±0,01 mm pomáhá stroj výrobcům zlepšit výtěžnost, snížit vady a splnit přísné požadavky na kvalitu. Ať už zpracováváte tenké 0,5 mm desky nebo tlustší panely až 4,0 mm, tento SMT PCBA router poskytuje konzistentní a spolehlivý výkon, který moderní elektronické výrobní linky vyžadují.
| Funkce
Pokročilý systém vidění a seřízení

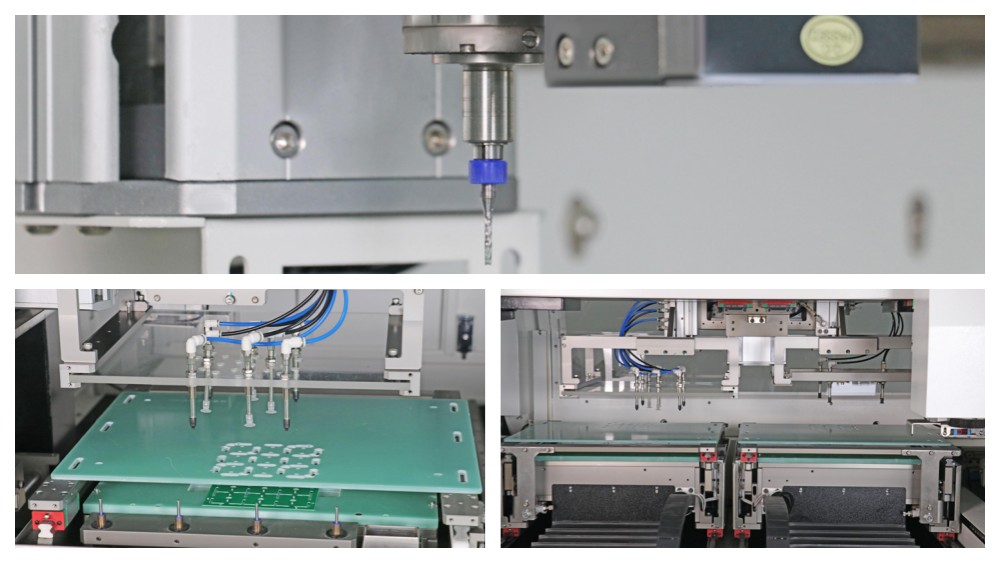

Systém vidění s vysokým rozlišením pracuje koaxiálně s frézou pro snadnou kalibraci kamery a přesné polohování. Rozpoznává všechny druhy značek PCB a poskytuje vizuální korekci kontrapunktu. Tato chytrá technologie zajišťuje pokaždé přesné trasy směrování, a to i u složitých návrhů desek. V kombinaci s importem CAD a rychlou optimalizací cesty systém podporuje offline programování a skenování celé desky. Díky těmto schopnostem je řadový router PCBA vysoce flexibilní pro různé výrobní potřeby při zachování vynikající kvality řezu.
Stabilní pohybový systém s prémiovými komponenty

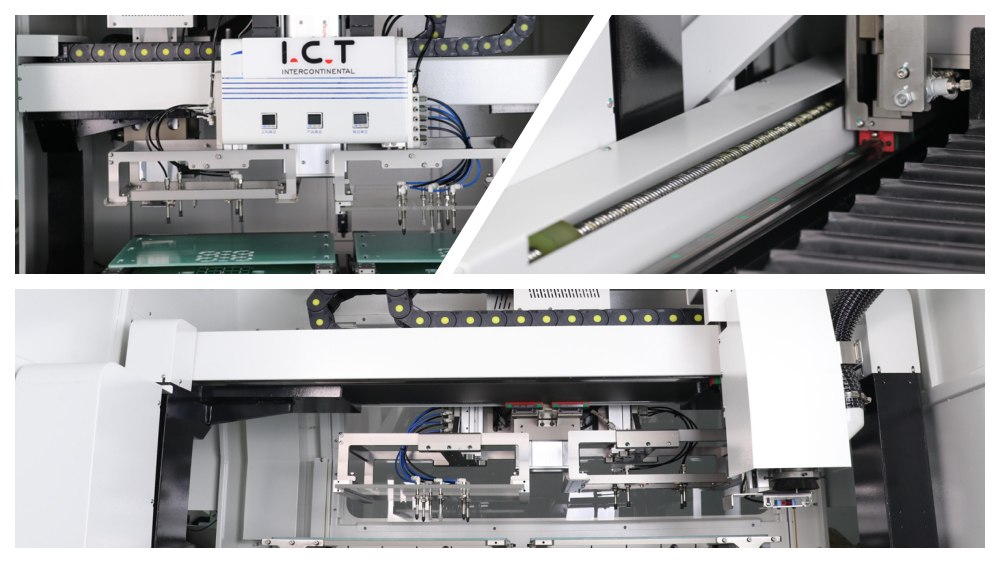

Importované servomotory Panasonic spárované s vysoce přesnými šroubovými tyčemi poskytují hladký a přesný pohyb napříč osami X, Y a Z. Pevnější a silnější mechanická struktura výrazně zlepšuje celkovou stabilitu stroje při vysokorychlostním provozu. Tato robustní konstrukce snižuje vibrace a zajišťuje dlouhodobou spolehlivost, díky čemuž je Inline SMT PCBA Router Machine ideální pro nepřetržité průmyslové použití ve velkoobjemových směrovacích aplikacích PCBA.
Inteligentní správa nástrojů a bezpečnostní funkce

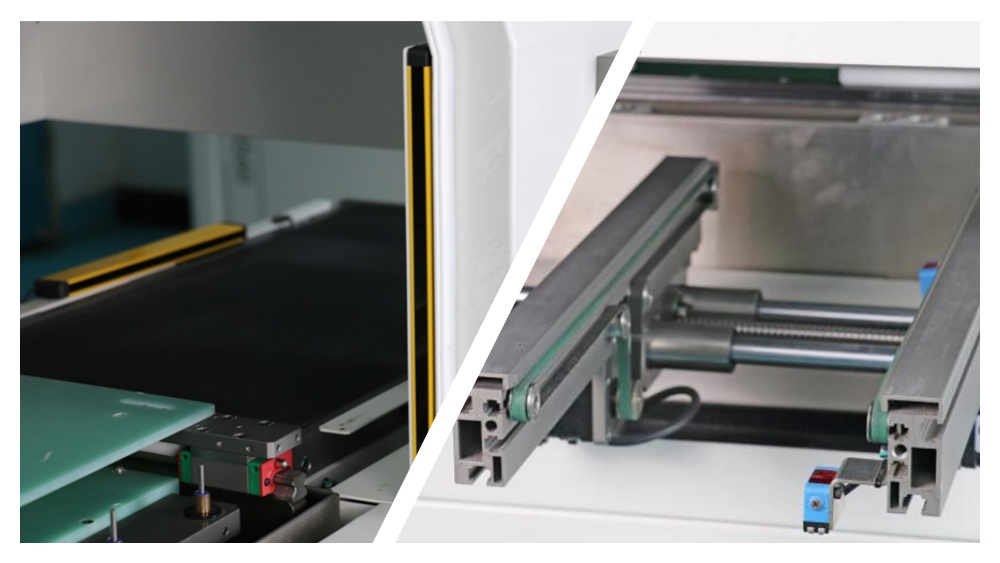

Standardní detekce zlomení nástroje automaticky upozorní obsluhu, pokud se fréza zlomí nebo opotřebí. Stroj je také vybaven automatickou výměnou nástrojů, která udržuje výrobu v chodu bez přerušení. Monitorování senzorů v reálném čase zabraňuje nepřetržitému provozu s poškozenými nástroji. Operátory dále chrání bezpečnostní prvky, jako jsou senzory kontroly přístupu a volitelné světelné závory. Tyto inteligentní funkce zvyšují efektivitu a snižují nákladné chyby.
Efektivní duální platforma a design pro odstraňování prachu

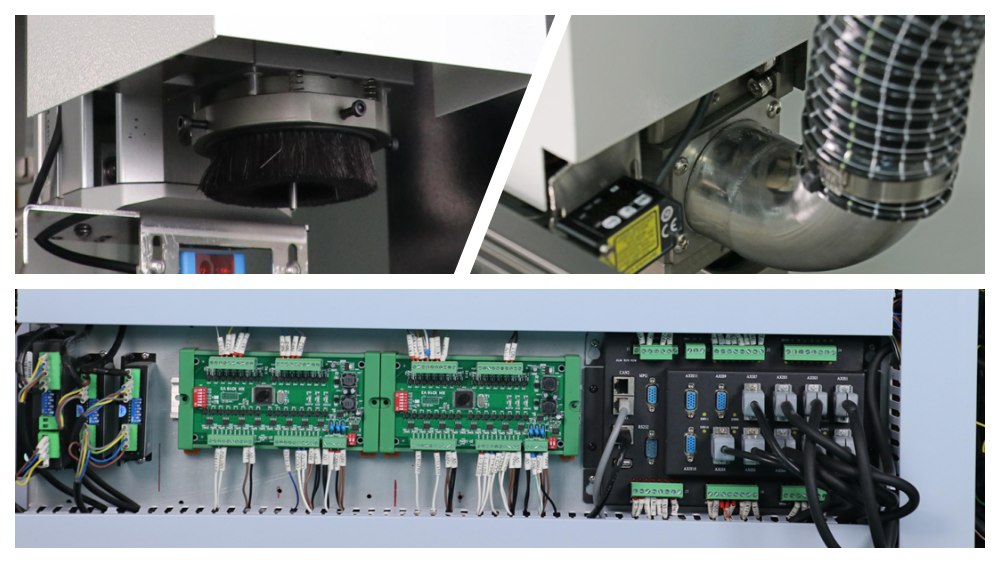

Struktura dvou platforem umožňuje nezávislý provoz na obou stranách, což výrazně zvyšuje efektivitu výroby. Rychloupínací přípravky a flexibilní nastavení umožňují rychlou a snadnou výměnu. Výkonný separovaný vysavač prachu s vysokým sáním a nízkou hlučností udržuje pracovní prostor čistý. Přídavná iontová vzduchová pistole a prstencová vírová eliminace statické elektřiny účinně odstraňují statickou elektřinu a zabraňují ulpívání prachu na PCB.
Automatický stroj pro umístění PCBA IC
1. Automatické podávání: automatické podávání produktů, které mají být umístěny na desku, po obdržení signálu z předního stroje.
2. Automatické skenování kódu: CCD detekuje velikost produktu a zároveň má funkci skenování kódu.
3. Automatická pánev: CCD navádí sací hubici tak, aby automaticky nasála OK produkty na pánev.
4. Automaticky rozlišit kód NG: Produkty NG jsou automaticky vloženy do štítku NG a kód NG a štítek vidlice jsou vloženy do vadné krabice.
5. Automatický stohovací zásobník: automaticky dodává prázdné zásobníky a stohuje hotové zásobníky plné zásobníků.
6. AGV automaticky podává prázdné zásobníky a odebírá plné zásobníky.
Proces:
| Specifikace
| Specifikace | parametru |
| Model | ICT-IR350 |
| Velikost PCB | 350 × 310 mm |
| Číslo platformy | Dvojité platformy |
| Tloušťka PCB | 0,5 ~ 4,0 mm |
| Režim podpory PCB | Multifunkční svítidlo, Speciální svítidlo |
| Rychlost řezání X,Y | 0 ~ 100 mm/s |
| Opakujte přesnost | ± 0,01 mm |
| Přesnost řezu | ± 0,05 mm |
| X,Y,Z způsob řízení | Střídavý servomotor |
| Režim ovládání X,Y,Z | CNC ovladač |
| Velikost frézy | 0,8 ~ 3,0 mm |
| Rychlost vřetena | Max 80 000 ot./min |
| Provoz a ukládání dat | Průmyslový PC systém |
| Napětí (hlavní stroj) | 220V, 50/60 Hz |
| Napájení (hlavní stroj) | 1,5 kW |
| Přívod tlaku vzduchu | 4,5 kg/cm² |
| Rozměr (D׊×V) | 1450 × 1330 × 1641 mm |
| Hmotnost (s vysavačem) | Přibl. 1000 kg |
| Metoda sběru prachu | Vakuové čištění |
| Objem vzduchu vysavače | 28 ~ 35 m³/min |
| Rozměr vysavače | 650 × 750 × 1500 mm |
| Napětí vysavače | 380V, 50/60 Hz, 3 kW |
* ICT stále pracuje na kvalitě a výkonu, specifikace a vzhled mohou být aktualizovány bez zvláštního upozornění.
| Seznam vybavení linky SMT
Kompletní řešení ICT SMT výrobních linek zahrnují nakladače/vykladače, tiskárny pájecí pasty, vychystávací a umísťovací stroje, SPI, AOI, přetavovací pece a další základní vybavení. Ve spojení s Inline SMT PCBA Router Machine tyto systémy vytvářejí plně automatizovanou, vysoce účinnou výrobní linku, která poskytuje konzistentní kvalitu a maximální propustnost pro automobilový průmysl, spotřební elektroniku a průmyslové aplikace.
| Video o úspěchu zákazníka
Úspěšná instalace na místě v Portugalsku V dubnu 2026 odcestoval ICT inženýr do Portugalska, aby dokončil na místě instalaci a školení pro kompletní výrobní linku SMT obsluhující automobilovou elektroniku, včetně automobilových osvětlení a řídicích systémů. Zákazník byl velmi spokojen jak s výkonem zařízení, tak s poskytnutým odborným školením. Pochválili hladký proces nastavení a jasné pokyny, které jejich týmu pomohly rychle zvládnout každodenní provoz a údržbu. Tento úspěšný projekt dále demonstruje silnou technickou podporu ICT a závazek k úspěchu zákazníků po celém světě.
| Servis a podpora školení
Profesionální servis a podpora školení Poskytujeme komplexní služby instalace, uvedení do provozu a praktického školení, abychom zajistili, že váš tým bude moci zařízení efektivně obsluhovat od prvního dne. Naši zkušení inženýři nabízejí nepřetržitou technickou podporu, optimalizaci procesů a pravidelnou údržbu. Ať už potřebujete asistenci na místě nebo vzdálenou podporu, ICT je připraveno vám pomoci maximalizovat výkon zařízení a dosáhnout dlouhodobých výrobních cílů.
| Co říkají naši zákazníci
Zákazníci neustále chválí naše inženýry za jejich profesionalitu a schopnosti rychlého řešení problémů. Mnozí vyzdvihují vynikající kvalitu a stabilitu našeho vybavení spolu s pečlivým balením, které zajišťuje bezpečné doručení. Oceňují také naši rychlou odezvu, kdykoli se objeví technické dotazy. Jeden klient poznamenal, že Inline SMT PCBA Router Machine překonal očekávání v přesnosti i spolehlivosti.
| Certifikace a standardy
Naše zařízení splňuje mezinárodní standardy kvality a bezpečnosti, včetně certifikací CE, RoHS a ISO9001. Jsme také držiteli několika patentů na inovativní technologie. Tyto pověření demonstrují náš závazek dodávat bezpečná, spolehlivá a ekologicky odpovědná řešení, kterým mohou zákazníci důvěřovat v náročných výrobních prostředích.
