ICT-5700
I.C.T
| Množství: | |
|---|---|

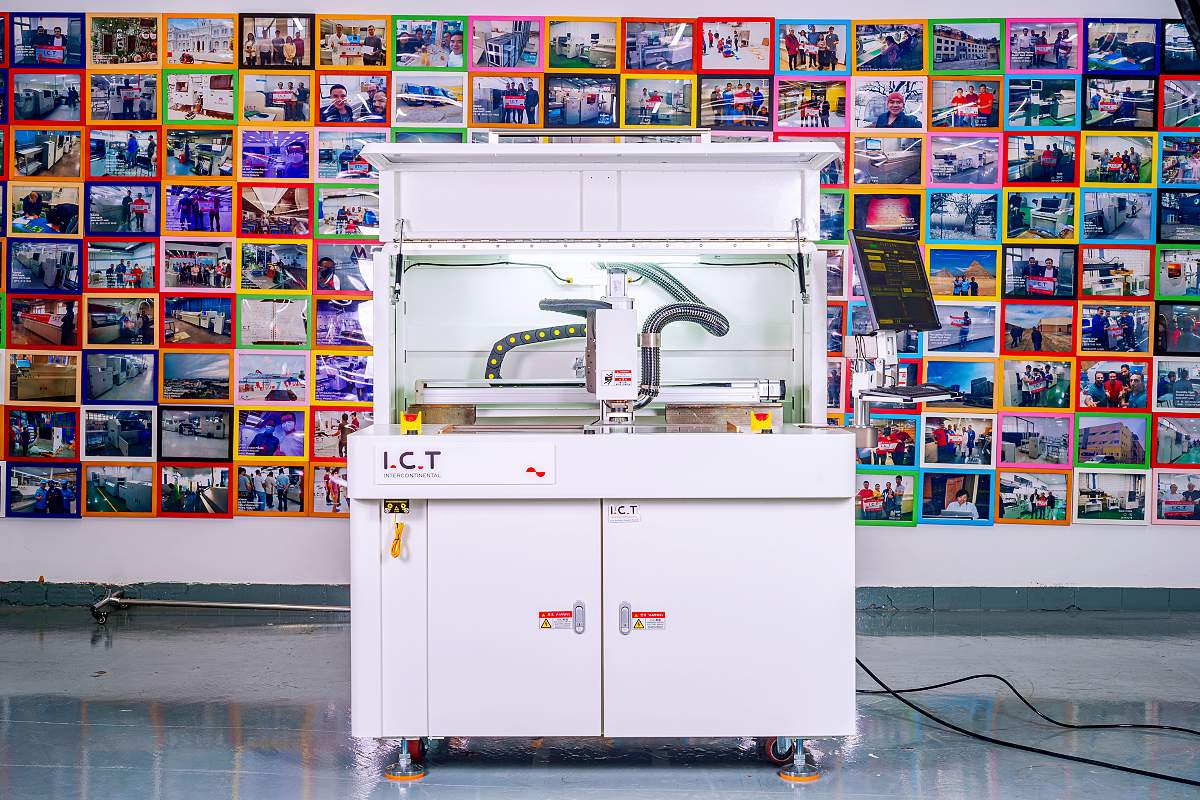

| Vysoce přesný offline PCBA router
Offline PCBA router řady ICT-5700 poskytuje přesné a nízkonapěťové depaneling pro různé oblasti elektroniky, včetně smartphonů, chytrých nositelných zařízení, automobilové elektroniky a lékařských zařízení. Je vybaven novým systémem vidění CCD pro vizuální korekci vyrovnání a vysokorychlostním vřetenem, které dosahuje až 80 000 otáček za minutu pro rychlé a přesné řezy. Dvouplatformní design umožňuje zpracovávat různé produkty současně nebo kombinovat do jedné velké platformy pro větší desky. Bezpečnostní prvky, jako jsou světelné závory a nouzové zastavení, chrání obsluhu, zatímco iontová vzduchová pistole udržuje desky čisté od statické elektřiny a prachu. Díky snadno použitelnému softwaru a spolehlivým komponentům je offline router PCBA vhodný pro efektivní výrobní linky.
| Funkce

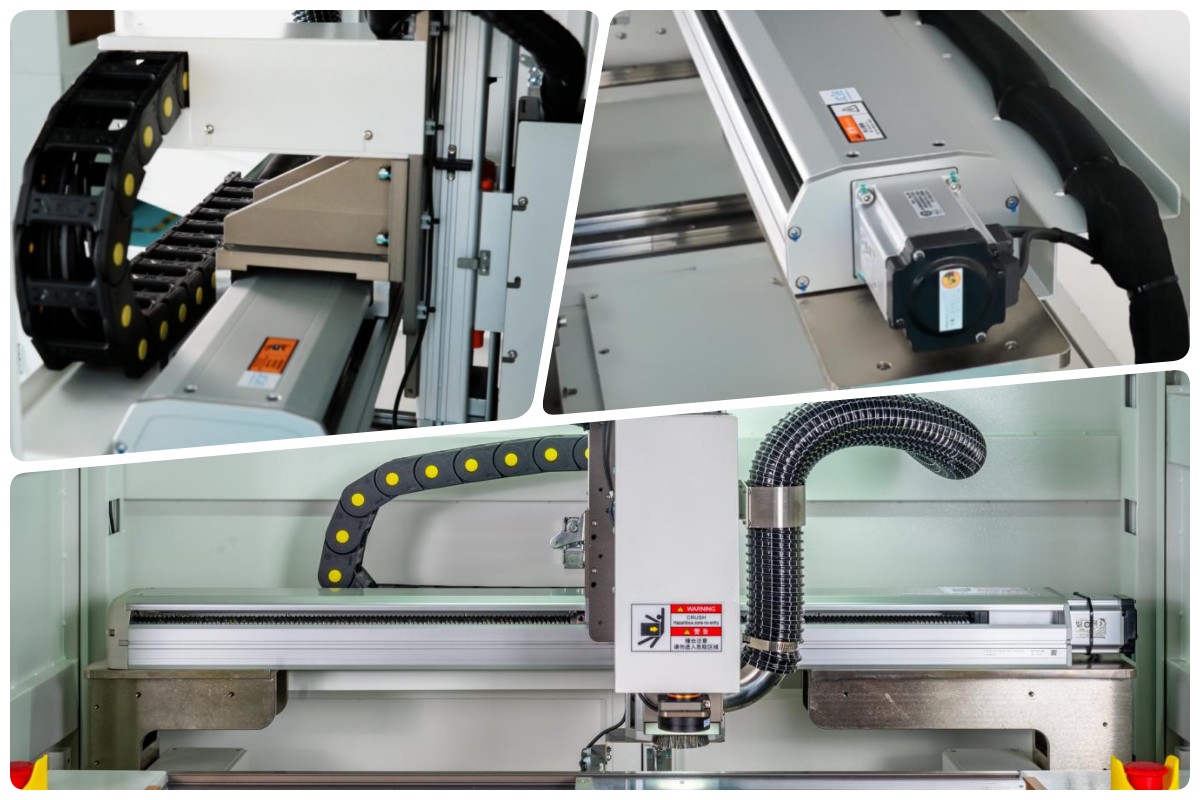

Přenosový systém
Převodový systém využívá importované servomotory Panasonic spárované s vysoce přesnými šroubovými tyčemi a vodicími lištami od PMI nebo HIWIN. Toto nastavení zajišťuje hladký a přesný pohyb. Pevnější a tlustší struktura zlepšuje stabilitu stroje během provozu. Flexibilní řetězy nádrží udržují vodiče organizované a chrání je před rušením. Modul osy X má unikátní prachotěsný design, který snižuje nároky na údržbu a prodlužuje životnost součástí. Tyto vlastnosti činí offline router PCBA spolehlivým pro dlouhodobé použití v náročných produkčních prostředích.

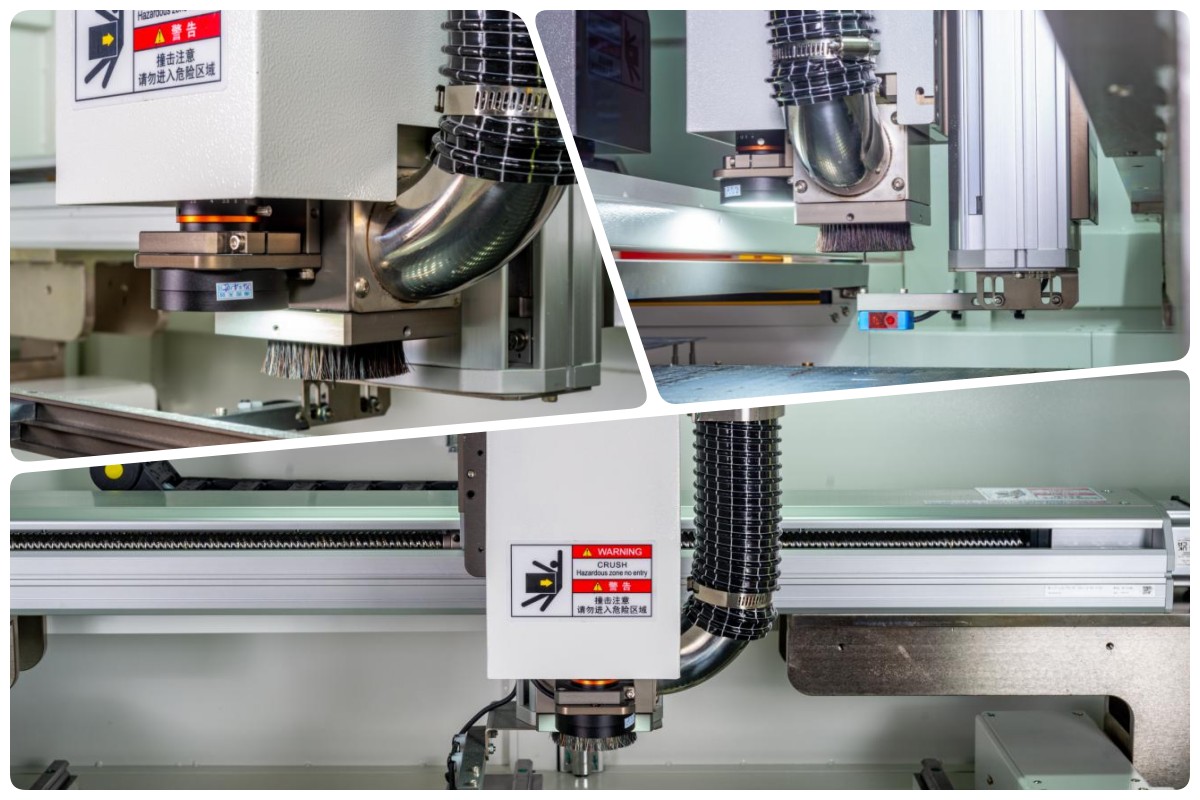

Systém směrovače
Systém routeru obsahuje koaxiální CCD kameru s vysokým rozlišením s frézou pro snadnou kalibraci a přesné polohování. Standardní detekce poškození nástroje okamžitě upozorní obsluhu, pokud je fréza opotřebovaná nebo zlomená. Volitelný automatický měnič nástrojů umožňuje nepřetržitou práci bez zastávek a zvyšuje efektivitu. Iontová vzduchová pistole odstraňuje statickou elektřinu z povrchu PCB, aby se zabránilo přitahování prachu. Vysokorychlostní vřeteno od RSK nebo NSK snižuje řezné napětí, nabízí vysokou přesnost, malou setrvačnost a rychlou odezvu pro čisté řezy na offline routeru PCBA.
Platformový systém
Platformový systém je vybaven ovládáním osy Y pomocí kluzných kolejnic a servomotorů pro vynikající stabilitu. Bezpečnostní opatření zahrnují obousměrná tlačítka nouzového zastavení, standardní bezpečnostní kryt a světelné závěsy. Startovací tlačítka na obou stranách vyžadují pro bezpečný provoz současné stisknutí. Voštinový porézní základ poskytuje silné sání a kompatibilitu s různými PCB. Tento dvouplatformní design podporuje multifunkční nebo speciální přípravky, což umožňuje efektivní manipulaci s různými deskami při zachování bezpečnosti operátora v offline routeru PCBA.
Řídicí systém
Řídicí systém využívá průmyslový počítač s vyhrazeným CNC řadičem pro vysokou přesnost a stabilitu. Nabízí silnou schopnost proti rušení v továrním nastavení. Výrobní data lze sledovat pomocí protokolových zpráv pro řízení kvality. Rozhraní odpovídá normám CE a snadno se učí a umožňuje rychlé změny programu. Koaxiální CCD poskytuje vizuální monitorování v reálném čase. Díky těmto prvkům se offline router PCBA snadno ovládá a udržuje konzistentní výkon.

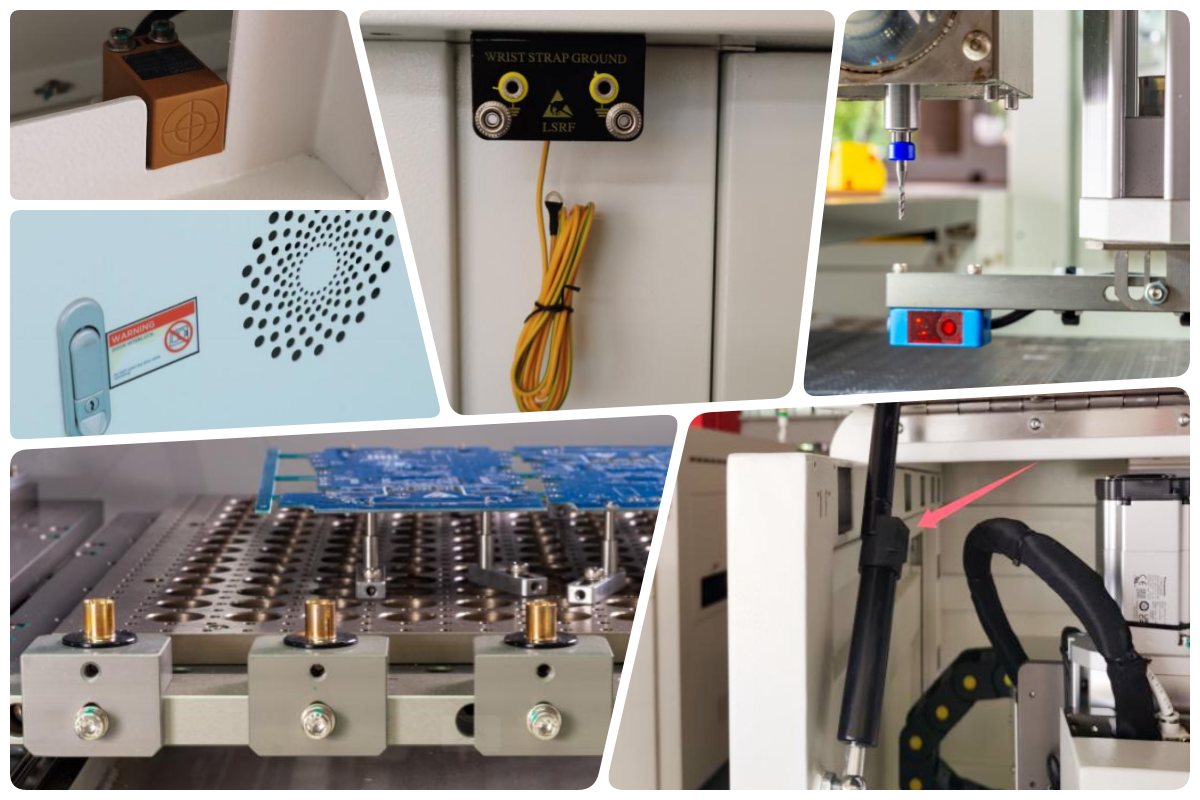

Zobrazení podrobností
Mezi klíčové detaily patří konvekční ventilátor pro chlazení, bezpečnostní senzory bočních dveří pro ochranu a ESD rozhraní, které zabraňuje poškození statickou elektřinou. Volitelná automatická výměna nástrojů podporuje nepřetržitý provoz. Senzor detekce zlomeného nože monitoruje stav řezačky v reálném čase. Samosvorné pneumatické vzpěry zajišťují stabilní podporu dveří. Tyto promyšlené návrhy zvyšují bezpečnost, pohodlí a spolehlivost při každodenním používání offline routeru PCBA.
| Specifikace
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Velikost PCB (dvojitá platforma, volitelná speciální velikost) | 290*350 mm | 350*450 mm | 450*500 mm |
| Tloušťka DPS | 0,3~6,0 mm | ||
| Hmotnost (s vysavačem) | 1000 kg | ||
| Dimenze | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Metoda sběru prachu | Vakuové čištění | ||
| Objem vzduchu vysavače | 28~35 cm3/min | ||
| Rozměr vysavače | 640*785*1760mm | ||
| Napětí sběrače prachu | 380V,50/60HZ,3kw | ||
| Seznam vybavení linky SMT
ICT vytvářejí skutečně vysoce kvalitní výrobní linku PCBA. Vakuový nakladač vyčistí desku. Automatická tiskárna správně vložte pastu. Placer set chip true. Mnoho zón přetavit pájku tvrdě. Dobré AOI shledávají všechno špatné. Linka zůstaň pevná. Vysoký výnos. Nízká cena. Žádná hra. Vyrobte si pro těžkou práci zdravotní světlo do auta. Deska je připravena v reálném světě. Vracíme se plní.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Montážní linka Full-auto SMT na klíč |
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Video o úspěchu zákazníka
Zákazník z Alžírska, který se specializuje na běžné telefony, navštívil naši továrnu za účelem převzetí stroje. Přivezli přes deset PCB panelů a součástek. Náš tým provedl plnou ukázku výroby s použitím kompletní řady SMT: plně automatická tiskárna, SPI pro kontrolu pájky, RX-8 placr pro malé díly, RS-1R pro větší součástky, zásobníkový podavač pro kryty štítů, přetavovací pec, AOI pro kontrolu kvality a nakonec offline PCBA router ICT-5700 pro přesné oddělení desek. Proces probíhal hladce a prokázal vysokou účinnost a čisté řezy. Zákazník byl spokojen s výsledky a výkonem stroje.
| Servis a podpora školení
ICT nabízí kompletní podporu, včetně instalace, školení na místě a průběžné údržby. Naši zkušení inženýři vedou operátory k bezpečnému a efektivnímu používání offline routeru PCBA. Poskytujeme podrobné školení o programování, výměně nástrojů a každodenní péči. Vzdálená pomoc a rychlá dodávka náhradních dílů minimalizují prostoje. Díky servisním střediskům po celém světě zajišťujeme rychlou reakci na jakékoli problémy. Tato plná podpora pomáhá zákazníkům dosáhnout hladké výroby a maximální hodnoty stroje.
| Ohlasy klientů
Mnoho zákazníků chválí naše zručné inženýry za rychlé řešení problémů a profesionální vedení. Oceňují spolehlivý výkon a přesnost našeho zařízení. Bezpečné a pečlivé balení zajišťuje, že stroje dorazí v perfektním stavu. Rychlé odpovědi na otázky budují silnou důvěru. Celkově klienti oceňují vysokou kvalitu a vynikající podporu ze strany ICT
| Certifikace a standardy
ICT je držitelem klíčových certifikací včetně CE pro bezpečnost, RoHS pro environmentální normy a ISO9001 pro řízení kvality. Vlastníme také několik patentů na inovativní technologie. Tyto certifikáty dokazují naši oddanost spolehlivým, bezpečným a vysoce kvalitním produktům, které splňují celosvětové požadavky.
| O ICT společnosti a továrně
ICT má vlastní R&D a výrobní zařízení s velkým týmem inženýrů. Společnost v posledních letech rychle rostla a obsluhuje přes 1600 zákazníků ve více než 72 zemích. Naše moderní továrna dodržuje přísné testovací procesy a systémy řízení kvality. To zajišťuje, že každý stroj, včetně offline routeru PCBA, splňuje vysoké standardy. Zaměřujeme se na inovace a globální služby pro dlouhodobý úspěch zákazníků.
