| Objevte stroje AI-4540 AOI
ICT DIP Inverted Camera Online AOI AI-4540 je pokročilý kontrolní nástroj pro PCBA po pájení THT. Snímá snímky v reálném čase pomocí vysoce přesné barevné kamery a zpracovává je pomocí algoritmů konvoluční neuronové sítě (CNN) pro inteligentní detekci defektů. Tento automatický stroj PCB aoi identifikuje problémy, jako jsou špatné části, chybějící součástky, obrácená polarita a vady pájky, jako jsou můstky, dutiny nebo nedostatečné pájky v prvcích, jako jsou odpory, kondenzátory, diody a zásuvky. Díky vysoké míře detekce a nízkému počtu falešných poplachů se instaluje na výrobní linky bez úprav, což umožňuje nepřetržitý provoz. Snadno nastavitelná výška a šířka, podporuje centrální ovládání pro více jednotek. Sledovatelnost dat zahrnuje alarmy SPC, automatické ukládání protokolů, varování NG a vzdálené programování. To zvyšuje efektivitu a kvalitu továren v procesech SMT.
| Funkce

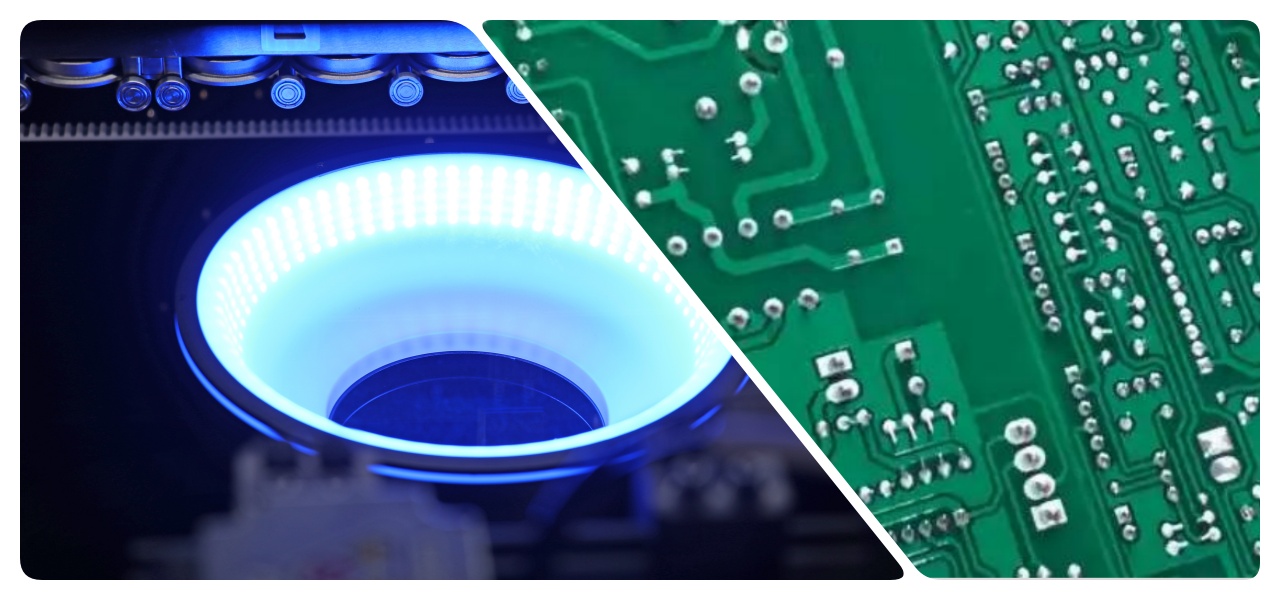

Algoritmus hlubokého učení
Stroje AI-4540 aoi používají hluboké učení s optimalizací velkých dat pro průmyslové kontroly. Automaticky identifikuje součásti a pájené spoje jediným kliknutím, čímž zkracuje dlouhé programovací časy a velké množství falešných poplachů z tradičních metod. Trénován na velkých souborech dat, zvládá variace na spodní straně po pájení vlnou, čímž zajišťuje, že nebudou chybět žádné chyby. Snižuje falešné hovory z převislých částí nebo nepatrné barevné rozdíly. CNN napodobuje lidský úsudek pro různé scénáře, jako je detekce neostrých děr v pájce bez rušení kolíků nebo zařízení. To vede k silnému zobecnění, vysoké přesnosti a spolehlivým kontrolám složitých desek.

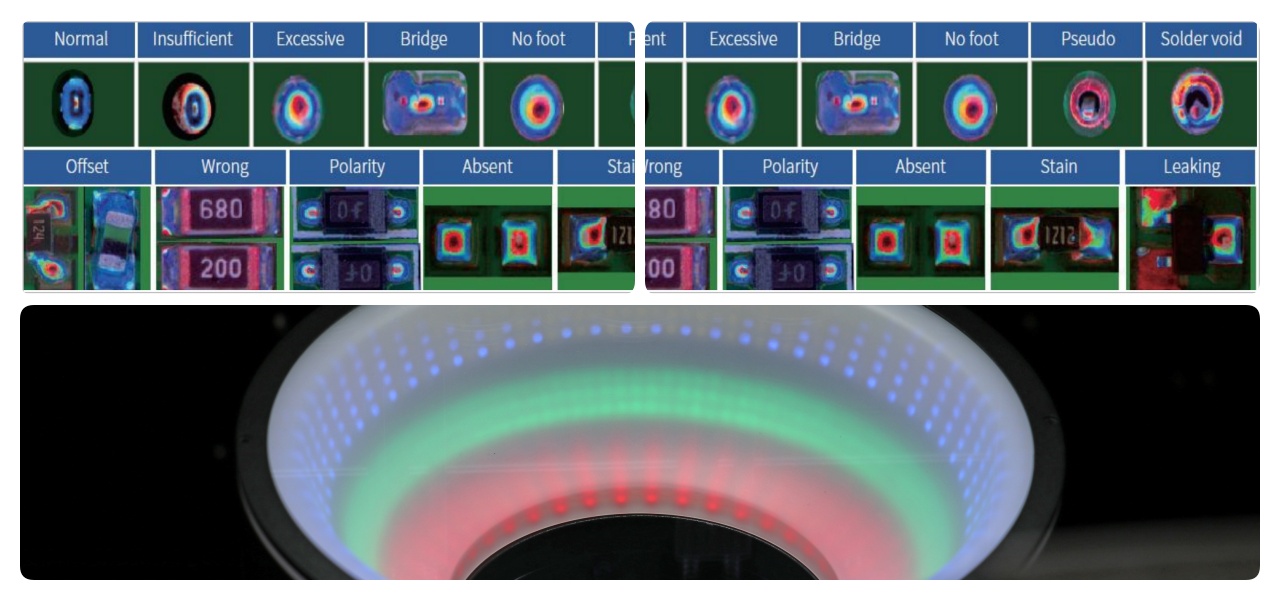

Flexibilní postupy
Tento online inspekční stroj aoi nabízí chytré, adaptabilní procesy pro hladké použití. Inteligentně kontroluje barevné prstencové rezistory, kondenzátory, diody a zásuvky, online nebo offline, bez zastavení linek. Programování trvá 10-20 minut, ladění 10-15 minut, s krátkými změnami pomocí existujících souborů. Dávkové změny parametrů se dějí jedním tlačítkem. Zvukové alarmy upozorňují na nesprávné položky nebo typy. To zjednodušuje operace, rychle optimalizuje nastavení zařízení a snižuje prostoje pro lepší tok výroby.
Rychlá inspekční rychlost
Stroje AI-4540 aoi dosahují rychlých kontrol pomocí plánování cesty genetického algoritmu. Snižuje počet FOV přeskakováním oblastí bez svařování, zkracuje dráhy a vybírá ideální zobrazovací místa, aby nedocházelo k pájce na okrajích. Paralelní zpracování GPU urychluje zpracování dat. Při 0,23 sekundy na FOV vyhovuje vysokoobjemovým linkám. Jako inspekční systém on line smt aoi stroj udržuje průtok a zároveň zajišťuje přesné výsledky.
Více režimů kontroly
Podporuje kontroly více desek, smíšených desek a smíšených materiálů. Identifikuje rotace v různých úhlech a polohách. Automaticky přeskakuje špatné známky. Tato flexibilita se hodí pro různá nastavení PCB pro důkladné a efektivní kontroly bez dalších kroků.
| Specifikace
| Model | ICT DIP inverzní kamera online AOI AI-4540 (po pájení THT) | ICT DIP inverzní kamera online AOI AI-4540L (po pájení THT) |
| FOV | 49*41 mm |
| Rezoluce | 20 um |
| Fotoaparát | 5 mil |
| Světlo | RGB + W světlo, 4 barevné integrální |
| Rychlost inspekce | 0,23 s/FOV |
| Kontrola míchání DPS | Podpora programu volání automaticky. |
| Velikost PCB | Třídílná dráha: 50*50-350*400mm Jednodílná dráha: 50*50-450*400mm | 50*50~550*650mm |
| Výška PCB | Horní: 110 mm (volitelně 150 mm), Spodní: 25 mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm |
| Hrana PCB | 3,0 mm |
| Deformace plošných spojů | ±3,0 mm |
| Hmotnost PCB | Max: 10 kg |
| Výška dopravníku | 750 a 900 ± 20 mm |
| Zobrazit | 23,8palcový FHD displej |
| Výstup dat | Automaticky generovaná statistická analýza SPC |
| Speciální funkce | Automatické vyhledávání prvků a rychlé programování |
| Moc | AC220 50/60Hz,5A |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

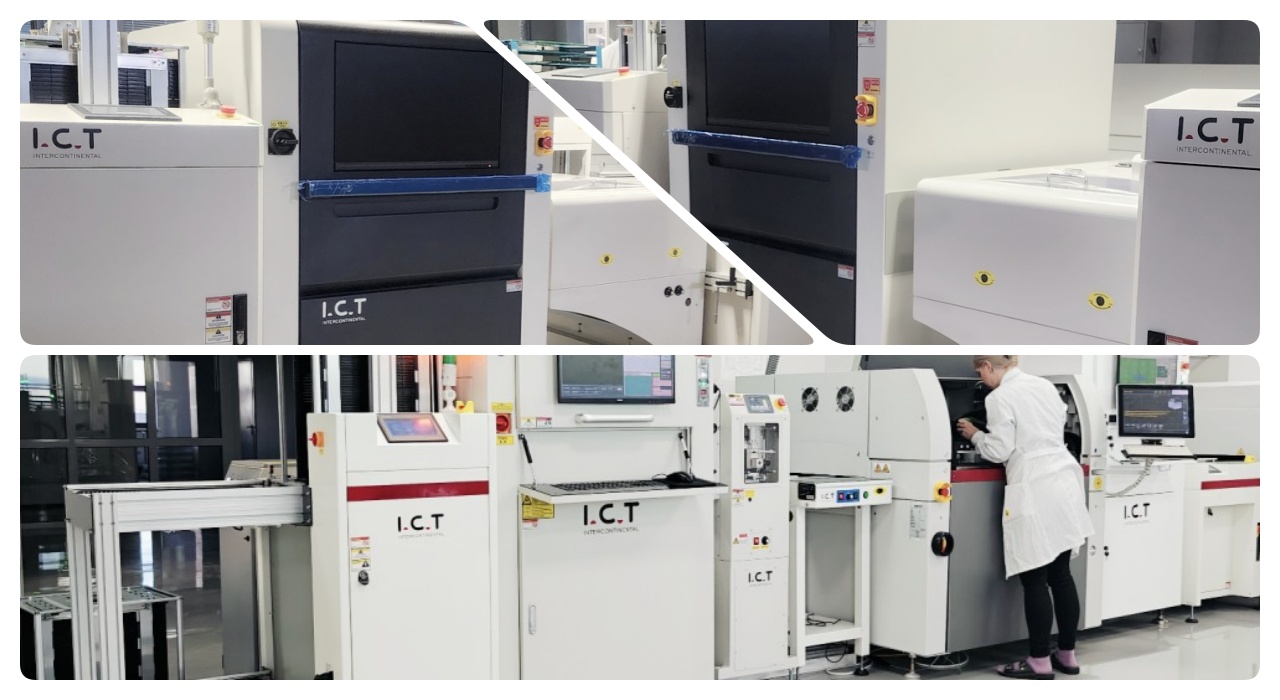

| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Název produktu | Účel v řádku DIP |
Automatický vkládací stroj | Automaticky umísťuje součástky na desky plošných spojů s přesností pro výrobní linku DIP. |
Vlnový páječ | Taví pájku za účelem vytvoření pevných spojů na deskách plošných spojů během procesu THT plug-in. |
Selektivní pájecí stroj | Aplikuje pájku selektivně na konkrétní oblasti pro přesné sestavení THT |
Post-wave Inline AOI | Kontroluje pájené spoje a vady umístění na DIP sestaveném PCB. |
rentgen | Kontroluje kvalitu vnitřní pájky a skryté vady v THT součástkách. |
Tester ICT | Testuje elektrický výkon a konektivitu sestaveného PCB. |
Sestavovací linka pásu | Přenáší desky plošných spojů hladce přes DIP linku pro efektivní montáž a kontrolu. |
| Video o úspěchu zákazníka
Naše marketingové video pro stroje AI-4540 aoi předvádí jejich elegantní vnější design a zdůrazňuje třídílnou dráhu pro flexibilní manipulaci s PCB. Ponoří se do vnitřní struktury a demonstruje vysoce přesný kamerový a osvětlovací systém. Je zobrazena elektrická skříň s důrazem na spolehlivé komponenty pro stabilní provoz. Jsou uvedeny klíčové prodejní body, jako je detekce defektů v reálném čase a nízký počet falešných poplachů. Jsou zobrazeny různé hlavní body programování, včetně identifikace jedním kliknutím, rychlých nastavení a dávkových úprav. Toto video ukazuje, jak se stroj bez problémů integruje do linek, optimalizuje účinnost a zajišťuje vysoce kvalitní výstupy pro výrobce elektroniky po celém světě.
| Servis a školení
ICT nabízí komplexní servis a školení pro stroje AI-4540 aoi. Náš globální tým se stará o instalaci, údržbu a vzdálenou pomoc, aby se minimalizovaly prostoje. Školení zahrnuje praktická školení o programování, provozu a odstraňování problémů, která jsou k dispozici na místě nebo online. Zaměřujeme se na rychlé reakce na dotazy, abychom zajistili, že vaši zaměstnanci rychle získají dovednosti. Tato podpora pomáhá továrnám hladce fungovat, zlepšovat kvalitu a efektivně se přizpůsobovat potřebám výroby.
| Zákaznické recenze
Klienti chválí ICT aoi stroje pro jejich přesnost a spolehlivost. Chválí naše inženýry za odborná nastavení a rychlé opravy. Bezpečné balení a včasná přeprava zabraňují poškození a vydělávají vysoké známky. Rychlé reakce na problémy vytvářejí silnou důvěru a partnerství.
| Naše certifikace
ICT je držitelem CE, RoHS, ISO9001 a různých patentů. Ty zajišťují bezpečnost, ekologickou shodu a standardy kvality. Naše stroje aoi splňují globální pravidla pro spolehlivý výkon. Patenty chrání inovace, jako je technologie hlubokého učení, poskytující pokročilá a chráněná řešení.
| O ICT a naší továrně
ICT je přední elektronická firma s vlastním výzkumem a vývojem a výrobou. Náš tým více než 89 zaměstnanců, včetně 20 inženýrů, řídí rychlý růst během 12 let. Plnými SMT řešeními obsluhujeme 1600 zákazníků v 72 zemích. Naše továrna o rozloze 12 000 m² používá přísné testování a systémy ISO9001 k udržení vysoké kvality produktů.
