ICT-AI-5146C
I.C.T
| Stav dostupnosti: | |
|---|---|
| Množství: | |
| Inspektor nátěrů ICT SMT AOI
Optický inspekční stroj SMT Aoi, model AI-5146C, je určen pro kontrolu konformního povlaku při výrobě DPS. Snímá obrazy desky v reálném čase pomocí vysoce přesné barevné průmyslové kamery a k jejich zpracování používá algoritmy konvoluční neuronové sítě. To umožňuje inteligentní posouzení vad, jako je nadměrný nebo nedostatečný povlak, bubliny a cizí materiály. Jako automatický optický kontrolní stroj pro PCB automaticky uzamyká okraje povlaku a identifikuje oblasti bez zastavení desky. Podporuje více konfigurací, včetně celé desky a oboustranných kontrol, takže je ideální pro procesy SMT a DIP. U zdrojů UV světla jasně rozlišuje lepidlo obsahující fosfor. Funkce sledovatelnosti dat, jako jsou alarmy SPC a úložiště LOG, zajišťují kontrolu kvality. Tento optický inspekční stroj SMT Aoi zvyšuje efektivitu v moderních továrnách.
| Funkce
SMT Aoi Optical Inspection Machine využívá pokročilé hluboké učení k optimalizaci velkých dat a umožňuje minimalistické programování. Identifikuje součástky a pájené spoje jedním kliknutím, čímž zkracuje dobu programování a falešné poplachy ve srovnání s tradičními metodami. Tento inteligentní systém řeší klíčové výzvy v průmyslové kontrole a zajišťuje vysokou přesnost defektů povlaku. Uživatelé mohou přepínat zdroje světla a bezproblémově detekovat problémy s DIP, SMT a pájením. Jako automatický stroj PCB aoi podporuje panely multi-in-1 a smíšené modely, díky čemuž je univerzální pro různé velikosti PCB až do 510x460 mm.

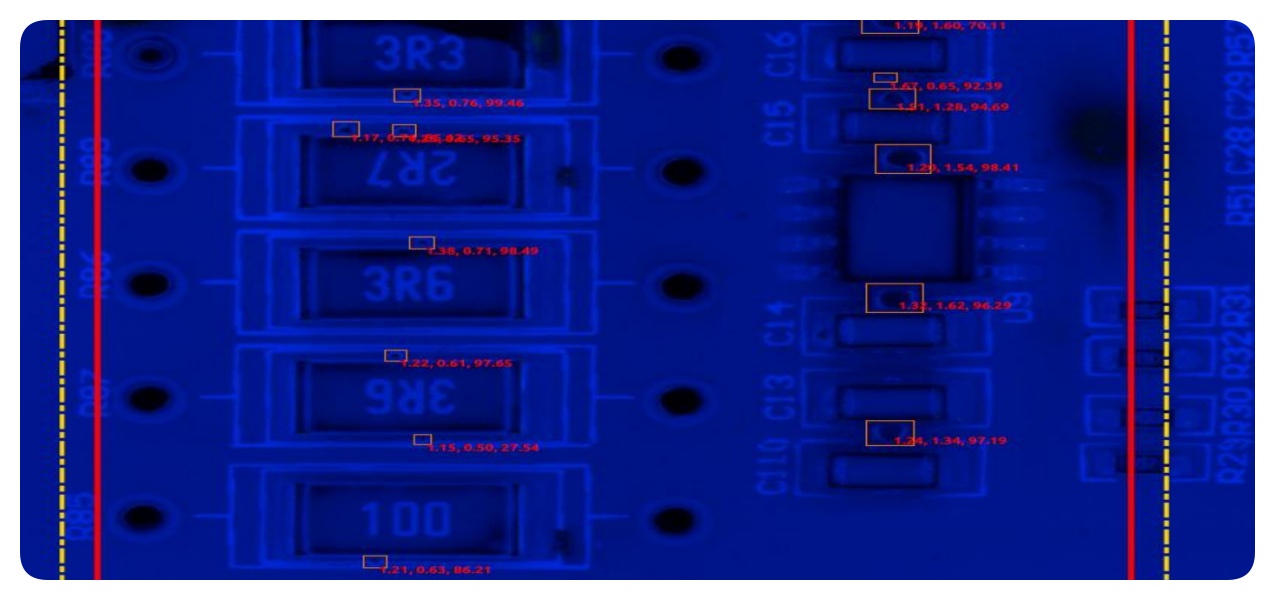

Optický inspekční stroj SMT Aoi, vybavený specializovanými algoritmy, inteligentně rozpoznává bubliny až do 0,05 mm a cizí předměty, jako jsou prameny vlasů, v cílových oblastech. Vizualizuje hodnoty bublin a vydává vícenásobná měření šířky lepidla, včetně průměru, minima a maxima. Tato funkce standardizuje kontroly povlaků a zabraňuje poškození finálních výrobků. Oblasti bez povlaku mohou být blokovány tvarovými rámečky, aby se zabránilo falešným pozitivním nálezům, což zvyšuje přesnost detekce bez dodatečného pracovního zatížení.
Programování je jednoduché a rychlé, zabere pouze 10-15 minut pro SMT Aoi Optical Inspection Machine. Nabízí možnosti offline i online s automatickým výběrem oblasti a úpravami parametrů jedním tlačítkem. Podpora identifikace rotace a přeskakování Bad Mark přidává flexibilitu. Více režimů umožňuje kontrolu povlaků, defektů SMT a DIP přepínáním světel. Volitelné měření tloušťky lepidla poskytuje bodově specifická data pro rovinnost celé desky.
Tento optický inspekční stroj SMT Aoi, který pracuje při 0,23 sekundy na FOV, provádí kontroly bez zastavení toku desky. Využívá UV a bílá světla pro jasnou viditelnost defektů, podporuje velké desky až 690x460 mm. AC servoměniče zajišťují přesný pohyb s přesností 0,01 mm a zvládnou závaží PCB až 3 kg.
| Specifikace
| Model | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (standardní), 10um@24*20mm 15um@45x45mm，10um@40*30mm | 21.5um@52.6*44mm (standardní), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Rezoluce | 15um (standardní), 10um | 21,5um (standardní) / 15um /10um |
| Fotoaparát | Jednostranná kamera 12M | Oboustranný fotoaparát 5M |
| Rychlost inspekce | 0,23 s/FOV | |
| Výška PCB | Horní: 25 mm, Spodní: 80 mm | Horní: 75 mm, Spodní: 70 mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm | |
| Hrana PCB | 3,0 mm | |
| Deformace plošných spojů | ±3,0 mm | |
| Hmotnost PCB | Max: 10 kg | |
| Výška dopravníku | 900 ± 20 mm | |
| S úpravou | Manual&Auto | |
| Směr dopravníku | L~R nebo R~L | |
| Moc | AC220 50/60Hz,5A | |
| Jmenovitý výkon | 380W | 570W |
| Sdělení | Smema | |
| Hmotnost | 750 kg | 890 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| lakovací linky Seznam vybavení
Naše PCBA Coating Line nabízí pokročilé nástroje pro účinnou a přesnou ochranu desek plošných spojů. Plně automatizovaná lakovací linka zahrnuje selektivní lakovací stroj pro přesné nanášení, vytvrzovací pec pro trvanlivé povrchové úpravy, AOI pro kontrolu kvality, zvedací zařízení a flipper pro hladkou manipulaci a dopravníkový systém pro bezproblémovou výrobu.
Tato vysoce kvalitní PCBA Coating Line zajišťuje stabilní provoz, spolehlivý prachotěsný, vodotěsný a explozivní povlak, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu při úkolech s ochranným nátěrem.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
| Video o úspěchu zákazníka
V nedávném projektu byla pro klienta z výroby elektroniky instalována naše oboustranná lakovací linka s vratným dopravníkem. Video ukazuje celý pracovní postup od elevátoru po vykladač, včetně strojů, jako je potahovací nakladač, potahovací stroj, elevátor, potahovací AOI, IR vytvrzovací pec, selektorový dopravník, flipper a vykladač. Linka je vybavena spodním zpětným uchycením pro efektivní manipulaci a skenováním čárových kódů v celém rozsahu. Automaticky identifikuje horní a spodní stranu desky plošných spojů a vyvolá správné programy pro bezproblémovou výrobu. Toto nastavení zlepšilo propustnost klienta zajištěním přesného povlakování a rychlé detekce defektů pomocí našeho optického inspekčního stroje SMT Aoi, snížením přepracování a zvýšením celkové kvality v procesu montáže desek plošných spojů. V nedávném projektu byla pro klienta ve výrobě elektroniky instalována naše oboustranná lakovací linka s vratným dopravníkem. Video ukazuje celý pracovní postup od elevátoru po vykladač, včetně strojů, jako je potahovací nakladač, potahovací stroj, elevátor, potahovací AOI, IR vytvrzovací pec, selektorový dopravník, flipper a vykladač. Linka je vybavena spodním zpětným uchycením pro efektivní manipulaci a skenováním čárových kódů v celém rozsahu. Automaticky identifikuje horní a spodní stranu desky plošných spojů a vyvolá správné programy pro bezproblémovou výrobu. Toto nastavení zlepšilo propustnost klienta zajištěním přesného povlaku a rychlé detekce defektů pomocí našeho optického kontrolního stroje SMT Aoi, což omezilo přepracování a zlepšilo celkovou kvalitu procesu montáže desek plošných spojů.
| Servis a podpora školení
ICT poskytuje komplexní poprodejní servis a školení pro SMT Aoi Optical Inspection Machine. Náš tým nabízí instalaci na místě, vzdálené ladění a průběžnou údržbu, aby zařízení fungovalo hladce. Školicí programy pokrývají provoz, programování a odstraňování problémů, přizpůsobené potřebám uživatele. S globálními servisními centry zajišťujeme rychlé reakce na problémy a minimalizujeme prostoje. To zahrnuje aktualizace softwaru a dodávky náhradních dílů, což klientům pomáhá optimalizovat výrobu a dosáhnout dlouhodobé spolehlivosti.
| Zákaznické recenze
Klienti chválí naše inženýry za jejich odbornost a rychlé řešení problémů během instalací. Oceňují SMT Aoi Optical Inspection Machine pro jeho přesnost a snadné použití. Mnozí vyzdvihují naše bezpečné balení a rychlou přepravu, které zabraňují poškození. Rychlé odpovědi na dotazy budují důvěru a efektivitu v partnerství.
| Certifikace a standardy
ICT je držitelem klíčových certifikací jako CE, RoHS, ISO9001 a různých patentů pro náš optický inspekční stroj SMT Aoi. Ty zajišťují shodu s mezinárodními standardy pro bezpečnost, ochranu životního prostředí a řízení kvality. Naše přísné testovací procesy zaručují spolehlivý výkon na globálních trzích.
| O společnosti ICT a naší továrně SMT
ICT je předním poskytovatelem kompletních továrních řešení SMT s vlastním výzkumem, vývojem a výrobou. S více než 89 zaměstnanci a rychlým růstem v posledních letech obsluhujeme více než 1600 zákazníků v 72 zemích. Naše továrna se vyznačuje přísnými kontrolními toky a robustním systémem řízení kvality pro zajištění vysokých standardů. Jako platforma napříč hodnotami se zaměřujeme na integritu, koordinaci a sdílení, abychom mohli dodávat inovativní zařízení pro výrobu elektroniky.
