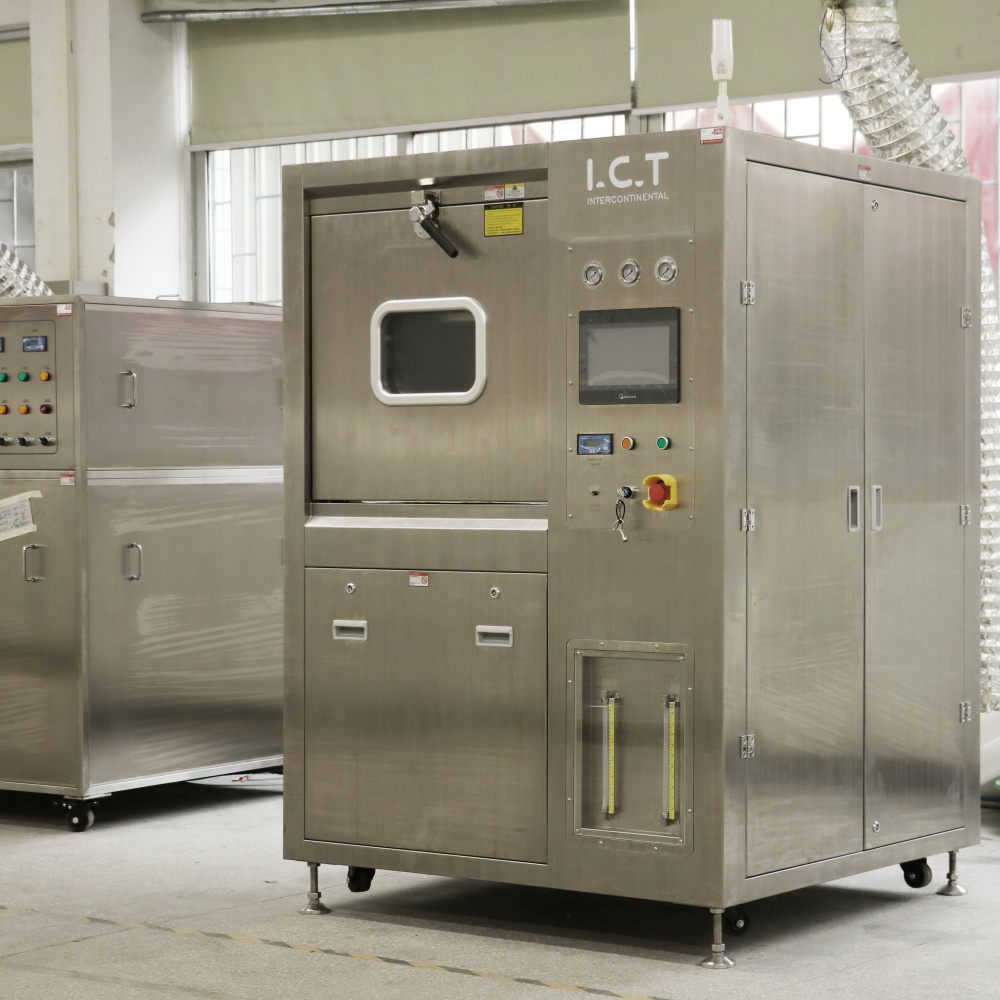

PCB Cleaning Machine
| Množství: | |
|---|---|
| Pokročilé řešení pro odstraňování zbytků PCB
Během výroby SMT a smíšené technologie často zůstávají zbytky a jemné částice na deskách plošných spojů po pájení, značení nebo manipulaci. Ultrazvukový vysavač s obvodovými deskami plošných spojů je navržen tak, aby řešil tyto výzvy prostřednictvím řízeného off-line procesu čištění. Kombinací ultrazvukové energie s vakuovým odstraňováním se systém zaměřuje na kontaminaci v úzkých mezerách mezi součástmi a komplexním uspořádáním desek. Jako ultrazvukový vysavač s plošnými spoji podporuje výrobce, kteří vyžadují vyšší standardy čistoty bez zvýšení složitosti linky. Zařízení funguje nezávisle na lince SMT, což umožňuje naplánovat čištění podle výsledků inspekce nebo požadavků na produkt, což zlepšuje celkovou flexibilitu výroby a kontrolu kvality.
| Funkce
Úklidová místnost je navržena jako uzavřený zpracovatelský prostor, kde ultrazvukové působení a vysávání spolupracují v kontrolovaném prostředí. Sestavy desek plošných spojů jsou umístěny bezpečně, aby bylo zajištěno rovnoměrné vystavení během čisticího cyklu. Tato struktura umožňuje, aby se nečistoty uvolnily ultrazvukovou energií a účinně odstranily vakuovou extrakcí. Pro výrobce, kteří pracují s hustými nebo nepravidelnými návrhy desek plošných spojů, zlepšuje uzavřená čistící místnost konzistenci a snižuje rozdíly mezi šaržemi. Izolací procesu od vnějšího rušení systém podporuje stabilní a opakovatelné výsledky čištění napříč různými typy produktů a výrobními plány.
Cirkulační potrubní systém řídí během provozu pohyb čisticích médií a odsátých zbytků. Dráhy toku jsou navrženy tak, aby udržovaly stabilní tlak a zároveň zabraňovaly opětovnému usazování nečistot na povrchu desky. Shromážděné zbytky jsou vedeny přes stupně filtrace, než systém pokračuje v provozu. Tato konstrukce podporuje dlouhodobou stabilitu procesu a snižuje vnitřní kontaminaci. Při každodenní výrobě pomáhá cirkulační struktura udržovat konzistentní čisticí výkon i během opakovaných cyklů. Pro off-line čisticí prostředí toto předvídatelné chování toku zjednodušuje plánování údržby a pomáhá prodloužit životnost zařízení.
Nádržka kapaliny ostřikovače hraje ústřední roli při udržování účinnosti čištění během prodlouženého provozu. Uchovává a filtruje čisticí médium používané v ultrazvukovém procesu, odstraňuje částice a zbytky před opětovným použitím. Operátoři mohou monitorovat stav kapalin a přehledně spravovat plány výměny. Tento kontrolovaný přístup snižuje riziko křížové kontaminace mezi různými produkty PCB. U továren, které používají přizpůsobené konfigurace vysavače s plošnými spoji, nádrž na kapalinu ostřikovače podporuje stabilní výkon na různých typech desek a zároveň udržuje provozní náklady a procesní proměnné pod kontrolou.
Sušící modul zajišťuje, že sestavy PCB jsou po fázi čištění zcela suché. Řízené proudění vzduchu odstraňuje zbytkovou vlhkost z mezer součástí, konektorů a pájených spojů. Parametry sušení lze upravit tak, aby odpovídaly tloušťce desky a hustotě součásti. Tento krok je nezbytný pro ochranu citlivých elektronických součástek a zajištění připravenosti desek ke kontrole nebo testování. V produkčních prostředích, kde jsou vzhled a spolehlivost rozhodující, sušící modul pomáhá předcházet sekundárním defektům a podporuje plynulé následné zpracování.
Řídicí systém je navržen tak, aby řídil intenzitu ultrazvuku, časování vakua a dobu trvání procesu prostřednictvím jasného a strukturovaného rozhraní. Pro různé návrhy PCB a úrovně kontaminace lze uložit více programů. Monitorování v reálném čase umožňuje operátorům sledovat stav systému a udržovat stabilní provoz. Alarmové a ochranné funkce snižují riziko abnormálních podmínek. Spíše než na komplexní automatizaci klade řídicí systém důraz na opakovatelnost a kázeň procesů, což pomáhá výrobcům dosahovat konzistentní kvality čištění během směn a změn produktů.
| Srovnání před a po
| Specifikace
| Parametr | I.CT-5600 (Offline) | ICT-6300 (Online) |
|---|---|---|
| Typ čištění | Dávka offline, načítání košíku | Online kontinuální pásový dopravník |
| Velikost PCBA/koše | 610 × 560 × 100 mm × 2 vrstvy | Až 600 × 400 × 100 mm (maximální šířka dopravníku) |
| Metoda čištění | Multi-sprej s ohřevem, opláchnutím, sušením horkým vzduchem | Vysokotlaký sprej, chemický + DI oplach + sušení horkým vzduchem |
| Kapacita nádrže (ředidlo/čisté) | 60L (ředění) / 17L (rozprašovací nádrž) | 240 l (nádrž na čistou kapalinu) |
| Nádrž na koncentrát | 30-32L | Vybaveno koncentrovanou nádrží + automatickým přidáváním/vypouštěním |
| Napájení | Není uvedeno (obvykle nižší, odhad ~30–50 kW) | 380V 3P 50/60Hz, 110-122 kW |
| Rozměry stroje | Kompaktní (přesně neuvedeno, menší rozměry) | 5200 × 1750 × 1650-1700 mm |
| Sušení | Sušení horkým vzduchem 10-30 min | Vícestupňové sušení horkým vzduchem (suché 1 a suché 2) |
| Řídicí systém | Dotykový displej, snadné parametry, heslo | PC + PLC, anglický software, nastavitelné tlaky |
| Monitorování vodního odporu DI | Ano, v reálném čase | Ano, monitorovací systém |
| Typické použití | Malá-multi odrůda, šarže s vysokým obsahem směsi | Velkoobjemové dávkové, inline SMT linky |
| Seznam vybavení linky SMT
ICT konstruuje několik výrobních linek SMT , které hladce doplňují stroj na čištění desek plošných spojů. Typické sestavy zahrnují systém laserového značení PCB pro sledovatelnost, tiskárny plus SPI pro přesné nanášení pasty, osazovací stroje JUKI pro rychlou montáž, přetavovací pece pro silné pájené spoje, skenery AOI pro důkladnou kontrolu a dopravníky pro přenos tekutin. Automatizované systémy skladování pájecí pasty zachovávají kvalitu materiálu. Možnosti selektivního pájení vlnou zvládají požadavky na průchozí otvory. Každý kus se odborně integruje a tvoří produktivní, přizpůsobené řady. Odborníci na ICT vedou výběr zařízení a instalaci pro optimální výsledky v průběhu celého procesu.
| Video o úspěchu zákazníka
ICT úspěšně dokončilo zámořskou instalaci a podporu FAT pro dvě výrobní linky SMT pro severoamerického výrobce kosmetických zařízení. Projekt zahrnoval systémy laserového značení, tisk pájecí pasty a kontrolu SPI, osazovací stroje Panasonic, přetavovací pece Heller, kontrolní zařízení AOI, systémy pro manipulaci s PCB, stroje na čištění PCBA a plně automatické skladovací a ohřívací skříně pájecí pasty. Inženýři ICT podporovali instalaci, nastavení procesu a zkušební výrobu. Obě SMT linky hladce prošly přijetím do výroby, což umožnilo stabilní sériovou výrobu a zlepšenou kontrolu čistoty napříč sestavenými deskami.
