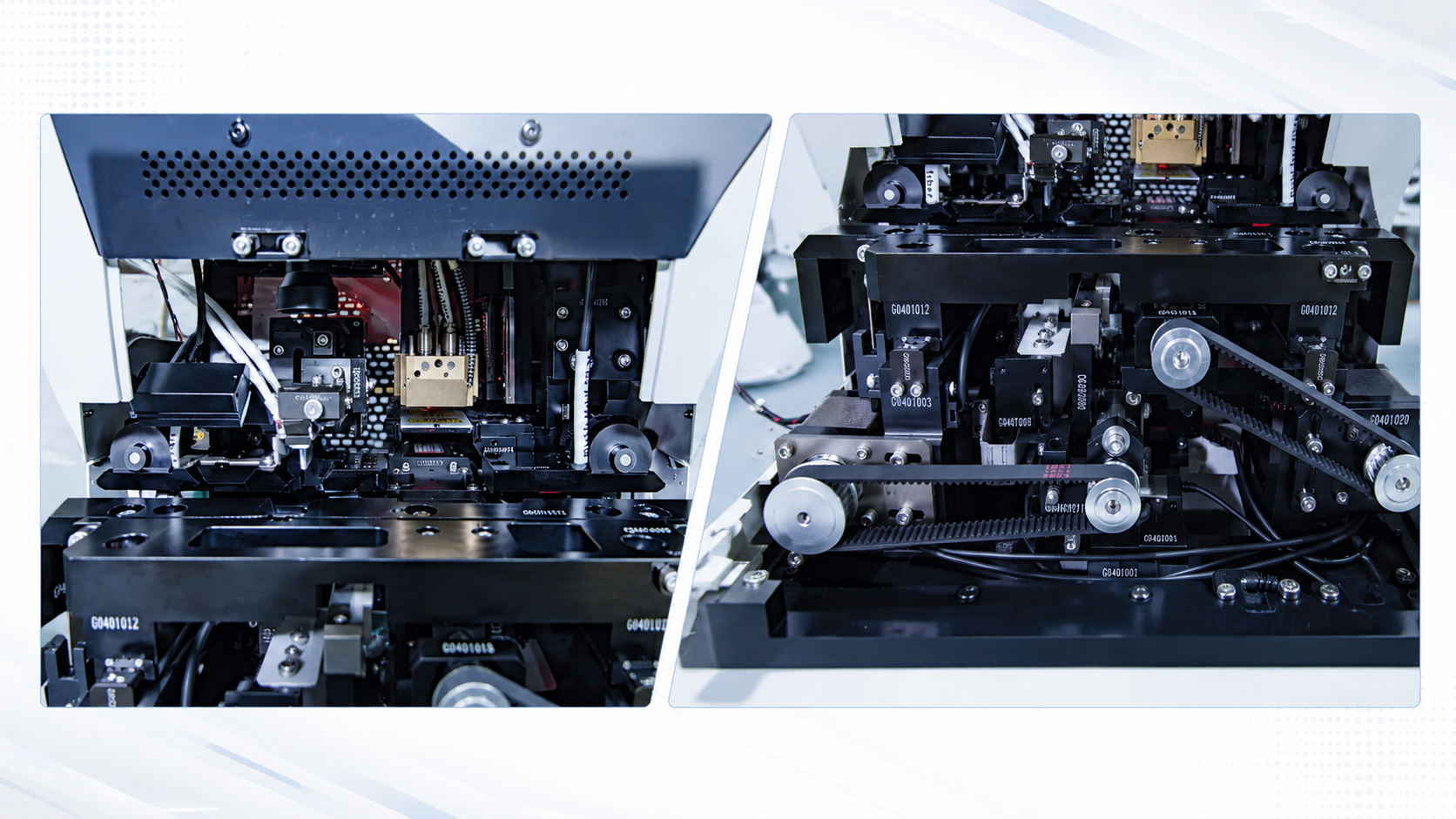

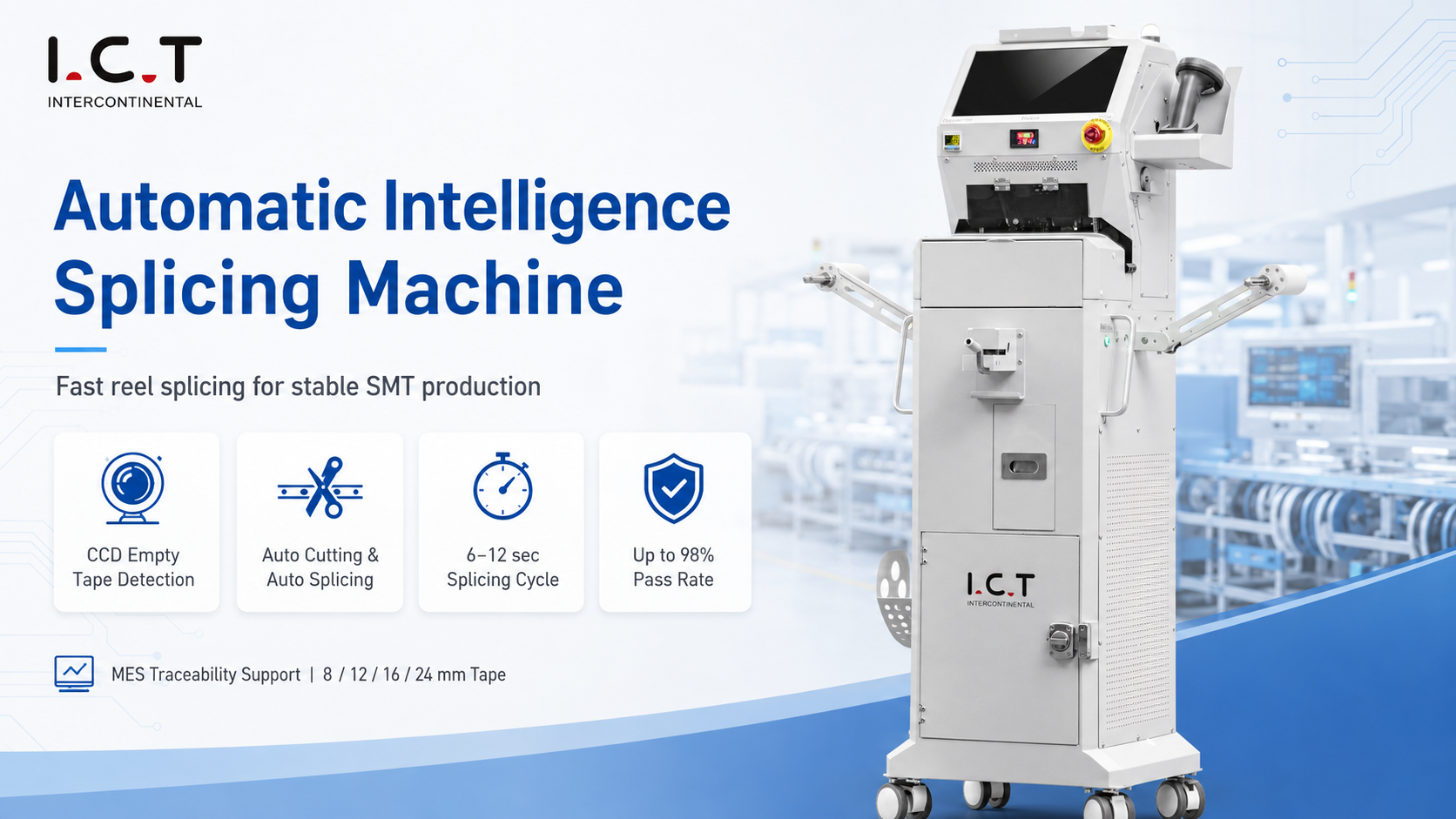

Systém počítačového vidění využívá CCD kamery s horním a spodním světelným zdrojem k detekci prázdných úseků pásky a potvrzení správné polohy řezání. Dokáže rozpoznat součásti nad 01005, identifikovat rozteče součástí a vytvořit šablony značení součástí, aby se snížily chyby materiálu. Přenosový modul využívá nezávislé motory a přesné vodicí kolejnice k rovnoměrnému pohybu nosné pásky. Hnací kola s jemnými zuby zlepšují tření, zatímco lisovací kryty na obou stranách zabraňují pohybu pásky během zpracování. Vodicí lišta se také může automaticky nastavit podle zvoleného typu pásky. Společně tyto systémy pomáhají automatickému inteligentnímu spojovacímu stroji SMT udržovat přesné umístění pásky, stabilní podávání a spolehlivé spojování napříč různými cívkami komponent.

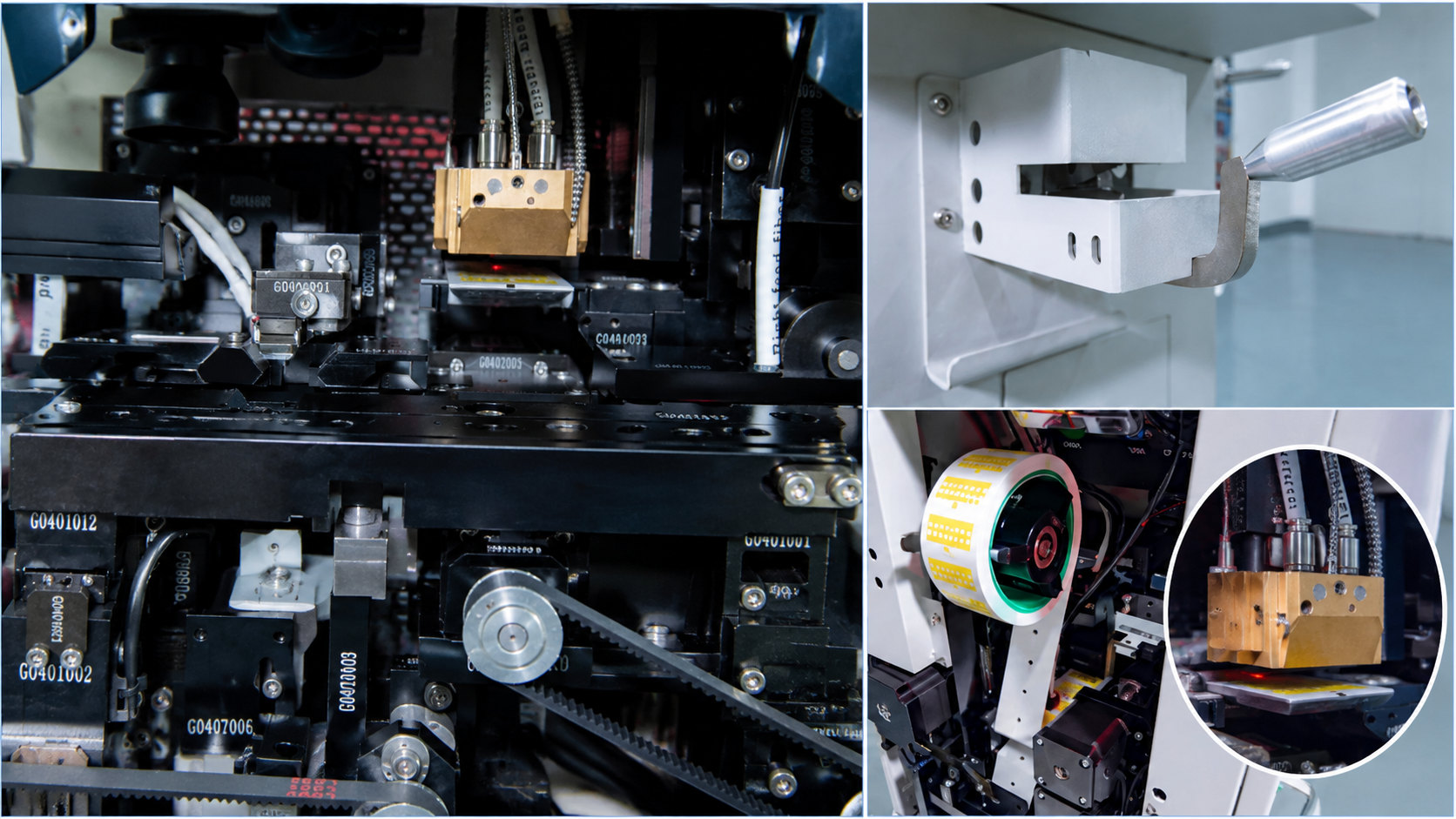

Modul řezačky používá vestavěnou čepel s vysokou tvrdostí k vytvoření čistého a hladkého řezu pásky. CCD systém nejprve identifikuje pozici prázdné pásky, poté stroj automaticky odřízne ve správném bodě. Součástí je také externí ruční řezačka pro odstranění dlouhých prázdných úseků pásky před automatickým provozem. Během spojování vakuová pumpa pevně drží lepicí pásku, zatímco vyhřívaná adsorpční hlava podporuje stabilní lepení. Nezávislý regulátor teploty udržuje stálé topné podmínky. Krokové motory a patentovaná převodová struktura řídí proces spojování s vysokou přesností. Více motorů také pomáhá předcházet zasekávání pásky a zablokování výstupu odpadu, což umožňuje automatickému inteligentnímu spojovacímu stroji dosáhnout rychlosti průchodu až 98 %.

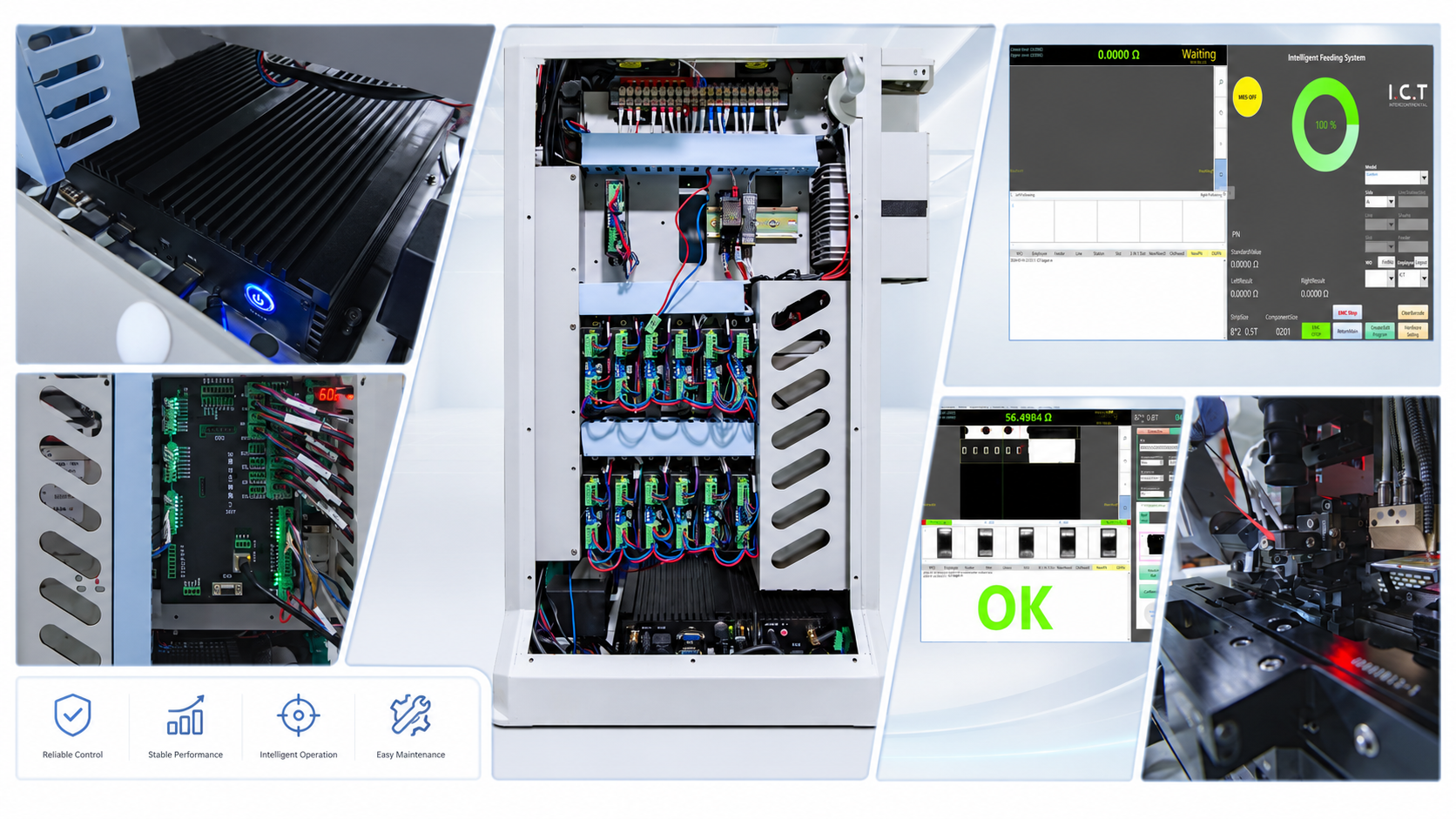

Řídicí systém používá průmyslové PC, IO řídicí kartu a několik nezávislých ovladačů pro správu každého pracovního modulu. Tato konstrukce podporuje stabilní provoz a usnadňuje údržbu. Prodloužená anténa pomáhá udržovat spolehlivý signál v celé dílně, zatímco dobíjecí lithiové baterie umožňují stroji volný pohyb bez pevného připojení napájení. Řízené uživatelské rozhraní je dostatečně jednoduché, aby se noví uživatelé naučili během asi pěti minut. K dispozici je čínská a anglická rozhraní a pro ověření materiálu je standardem skener čárových kódů. Systém také podporuje import kusovníku, automatickou analýzu dat, volitelné připojení MES a volitelné měření hodnoty RC pro 8mm pásku, což zlepšuje sledovatelnost a prevenci chyb.

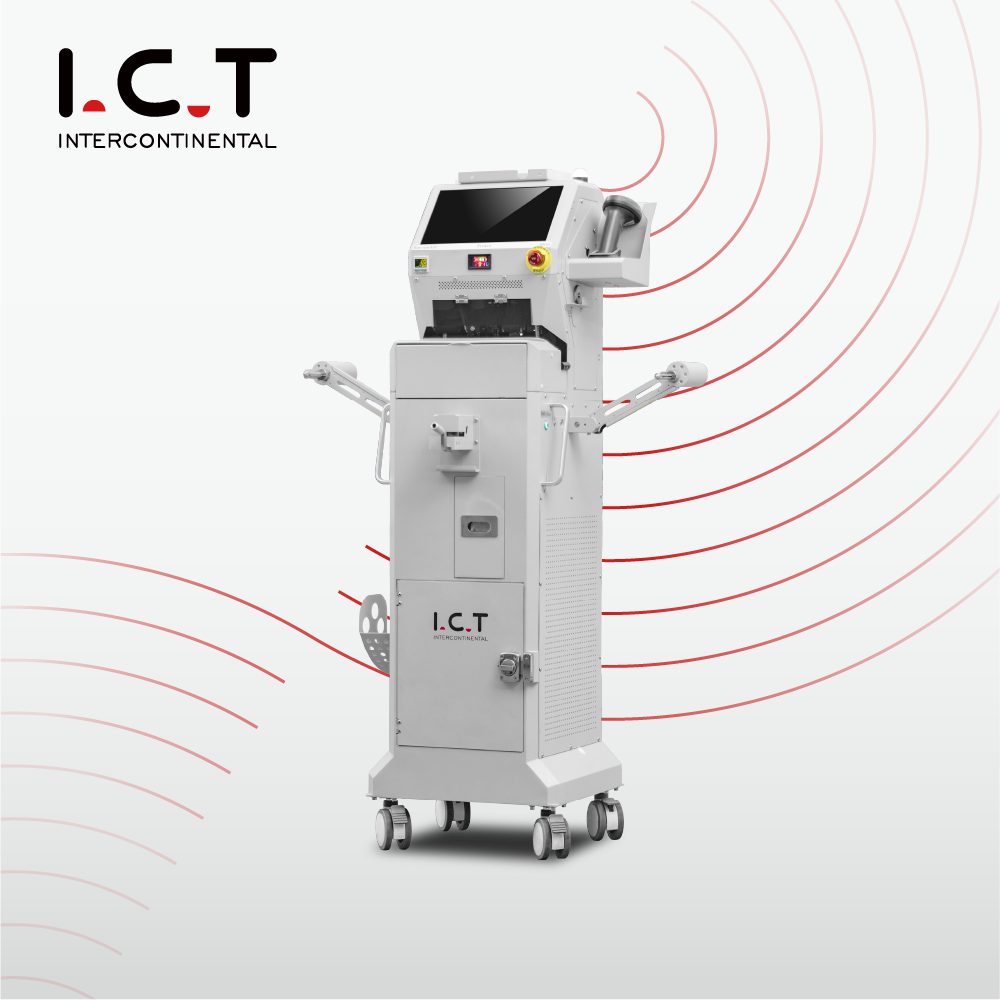

| Specifikace
| č. | ICT-ASM08 | I.CT-AISM08 | I.CT-ASM24 | |
|---|---|---|---|---|
| 1 | Model | ICT-ASM08 | ICT-AISM08 | ICT-ASM24 |
| 2 | RC měřicí přístroj | N/a | Norma | N/a |
| 3 | Příklad | 8mm páska | 8mm páska | Páska 8/12/16/24 mm |
| 4 | Použitelný Mounter | Kompletní značky SMT | Kompletní značky SMT | Kompletní značky SMT |
| 5 | SMT páska (mm) | 8 mm papír / 8 mm reliéfní | 8 mm papír / 8 mm reliéfní | Papír 8/12/16/24 mm a reliéfní |
| 6 | Režim svařování | Auto Cutting / Auto Splicing | Auto Cutting / Auto Splicing | Auto Cutting / Auto Splicing |
| 7 | Velikost spojovací pásky | 32 mm | 32 mm | 32 mm × 2 |
| 8 | Balíček spojovací pásky | Role | Role | Role |
| 9 | Číslo spojovací pásky | 1 | 1 | 2 |
| 10 | Přesnost spojování | ±0,2 mm | ±0,2 mm | ±0,05 mm |
| 11 | Detekce prázdné pásky | CCD | CCD | CCD |
| 12 | Číslo CCD | 1 | 2 | 1 |
| 13 | Doba cyklu svařování | 6–12 sekund* | 6–12 sekund* | 6–12 sekund* |
| 14 | Míra projetí na Mounteru | 95 % | 98 % | 98 % |
| 15 | MES | Podporováno | Podporováno | Podporováno |
| 16 | Metoda kontroly | PC | PC | PC |
| 17 | Napájení | Dvě 24V lithiové baterie | Dvě 24V lithiové baterie | Dvě 24V lithiové baterie |
| 18 | Doba napájení baterie | 12–14 hodin | 12–14 hodin | 12–14 hodin |
| 19 | Rozměry (mm) | 550 × 470 × 1300 | 400 × 470 × 1400 | 360 × 310 × 1320 |
| 20 | Hmotnost | Přibl. 65 kg | Přibl. 65 kg | Přibl. 70 kg |
| Seznam vybavení linky SMT
Kompletní výrobní linka SMT může zahrnovat zavaděč PCB, plně automatickou tiskárnu pájecí pasty, systém SPI, stroje na vychystávání a umísťování, dopravníky, přetavovací pec, kontrolní systém AOI, vykladač PCB, depanelovací stroj a čisticí zařízení. SMT Automatic Intelligence Splicing Machine podporuje tuto řadu tím, že pomáhá operátorům vyměnit cívky s komponentami, aniž by docházelo k dlouhým odstávkám stroje. Je zvláště užitečné, když továrna zpracovává mnoho typů komponentů, velkoobjemové objednávky nebo časté výměny kotoučů. ICT může vyhodnotit velikost PCB, typy součástí, požadovanou kapacitu, prostor dílny, požadavky na kontrolu a metody kontroly materiálu před doporučením kompletní konfigurace. Tento komplexní přístup zlepšuje přizpůsobení zařízení, tok materiálu, kontrolu kvality a budoucí rozšíření výroby.
