I.C.T-V5000H
I.C.T
| Množství: | |
|---|---|

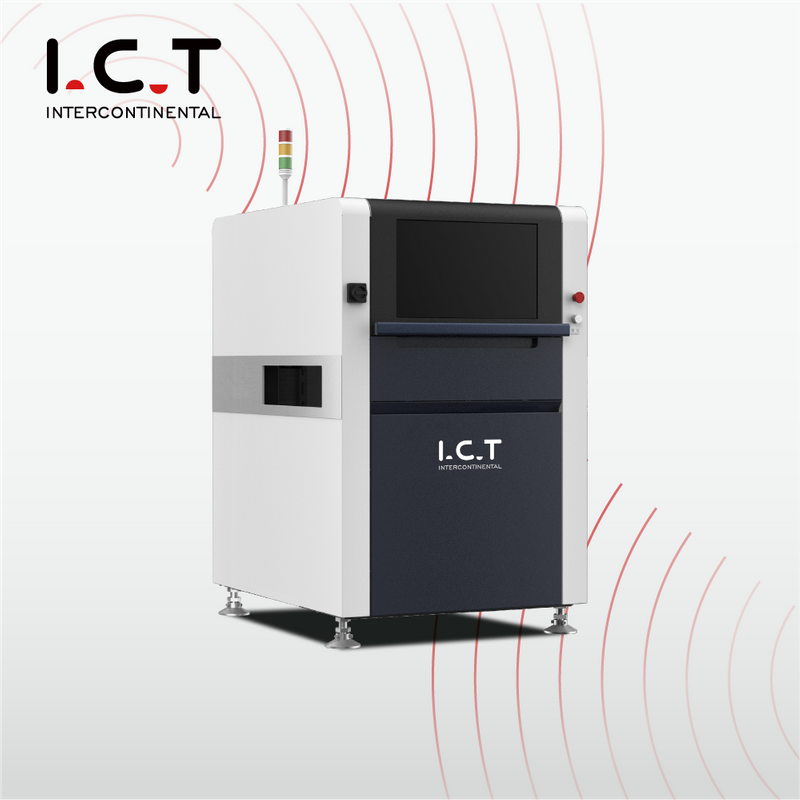

Vysokorychlostní on-line PCBA AOI stroj Inspekční systémy
1. Funkce automatického shromažďování a ukládání LOG, funkce varování / alarmu NG, vzdálené programování a ladění.
2. Kontrolní schopnost: nedostatečná, krátká, zaschlá díra, pájecí krycí kolík, znečištění, nesouosost, chybějící část, zkosená, billboard, montáž na stranu, převrácení, špatná část, poškozená, plovoucí, polarita, pseudopájení, prázdná pájka, nadměrné lepidlo atd.
3. Perfect SPC shromažďuje informace NG offline a automaticky generuje všechny druhy výrobních tabulek.
4. Funkce staršího řídicího centra, jasné softwarové rozhraní.
5. Dobrá stabilita (GR&R<10% @6 Sigma,CPK>1,33 (přesnost zkušební odchylky menší než ±0,25 mm.
6. Pohyb kamery, dopravník fixován během testu.7. Konpensace deformace desky plošných spojů: celková kalibrace kompenzace značek, kompenzace rámce polohy součásti.
| Modelka | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Fotoaparát | 5M pixel inteligentní digitální průmyslová kamera |
| Objektiv | Telecentrický objektiv |
| Světlo | 4barevné kruhové LED světlo, RGB+W |
| Kontrolní položka | Test součástek, test pájení |
| Mini komponent | Čip 01005, IC 0,3 rozteče a speciální tvar |
| Operační systém | Windows 7 |
| Velikost PCB | 50*50~510*600mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm |
| Deformace plošných spojů | ±3,0 mm |
| Hmotnost PCB | Max: 3 kg |
| Výška PCB | Horní: 25 mm, Spodní: 45 mm nastavitelné |
| Ovladač X/Y | AC servo ovladač, opakovací přesnost 0,01 mm |
| Plošina | Žula |
| Napájení | AC220 50/60Hz,5A |
| Stlačený vzduch | 0,4 ~ 0,6 MPa |
| Hmotnost | 750 kg |
| Dimenze | 940*1360*1500mm (bez světla) |
aoi stroj, aoi inspekce, optická kontrola, aoi systém, smt aoi stroj, aoi kontrolní stroj
