ICT-750
I.C.T
PCB Cleaning Machine
| Množství: | |
|---|---|
| Účinný pneumatický čistič šablon
V továrnách na elektroniku, kde záleží na bezpečnosti a jednoduchosti, vyniká pneumatický čistič šablon ICT-750 jako spolehlivá volba pro odstraňování pájecí pasty nebo červeného lepidla z tiskových šablon. Je poháněn pouze stlačeným vzduchem a nevyžaduje žádné elektrické připojení, takže je ideální pro oblasti s problémy s napájením nebo přísnými bezpečnostními pravidly. Patentované 360° rotační rozprašovací tyče na obou stranách zajišťují důkladné, rovnoměrné čištění při zachování napětí šablony. Ovládání jedním tlačítkem automaticky zvládne celý cyklus čištění a sušení. Recyklace kapaliny prostřednictvím tříúrovňového filtračního systému, což snižuje odpad a náklady. Známé pneumatické díly od špičkových výrobců zvyšují spolehlivost a modulární konstrukce umožňuje snadnou údržbu. Tento pneumatický čistič šablon pomáhá udržovat vysokou kvalitu tisku a efektivitu výroby.
| Funkce
Odolnost tvoří základ pneumatického čističe šablon ICT-750. Je vyroben z nerezové oceli SUS 304, odolává kyselinám, zásadám a korozi a slibuje solidní 10letou životnost v náročných továrních podmínkách. Celý systém běží pouze na stlačený vzduch – neproudí jím žádná elektřina, což snižuje rizika v určitých prostředích. Vysoce kvalitní membránové čerpadlo z USA Ingersoll Rand poskytuje silný a konzistentní tlak. Kontrolky pocházejí z Japonska Koganei a časovač z Německa Hengstler zajišťuje přesné ovládání. Tyto známé komponenty spolu spolehlivě spolupracují. Modulární konstrukce stroje umožňuje rychlý přístup pro kontroly nebo výměnu dílů, takže operace jsou plynulé bez dlouhých přerušení.

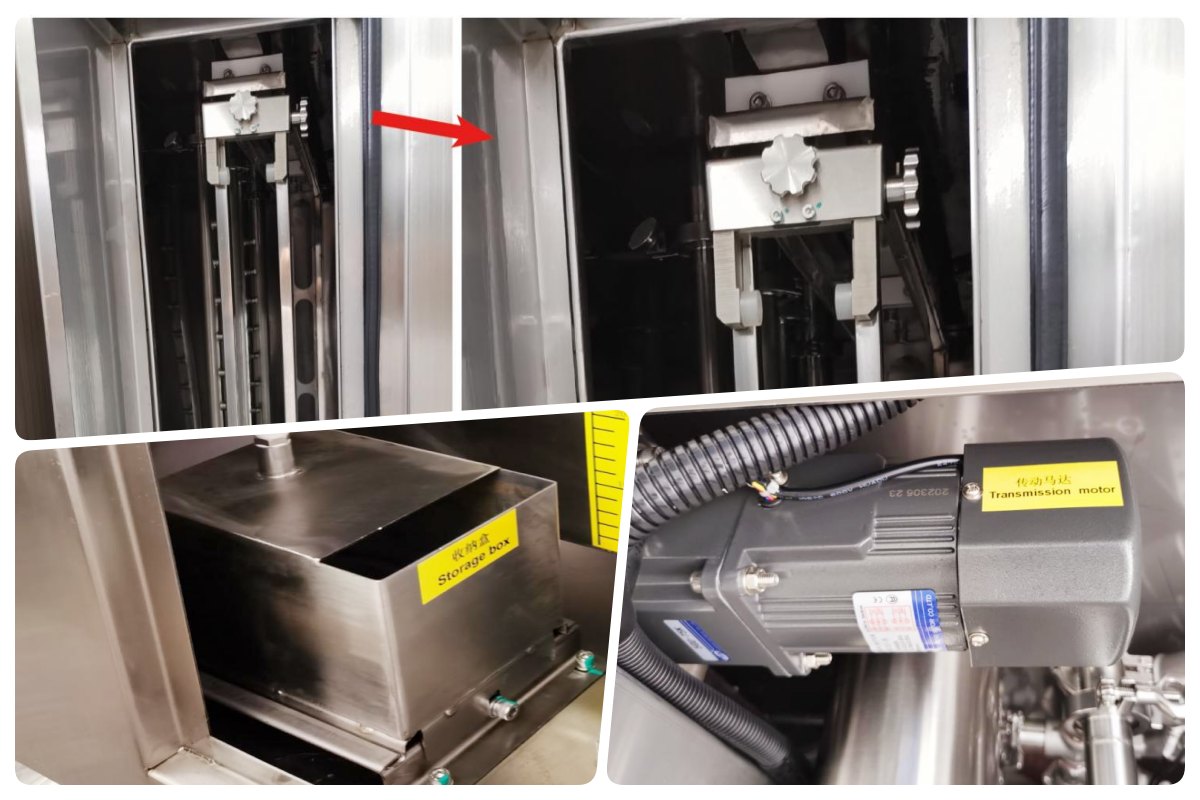

Srdce čištění spočívá v patentovaném designu tohoto pneumatického čističe šablon. Rozprašovací tyče otočné o 360° umístěné na obou stranách dodávají tekutinu z každého úhlu a zasahují hluboko do otvorů šablony pro úplné odstranění zbytků. Jak se tyče otáčejí, pokrývají povrch rovnoměrně, aniž by tahaly nebo namáhaly rám šablony. Stlačený vzduch pak fouká do sucha a efektivně dokončí práci. Jedno jednoduché tlačítko spustí automatickou sekvenci čištění a sušení. Bezpečnostní dveře a ventil s vnitřním zámkem při otevření vše okamžitě zastaví a chrání obsluhu. Toto nastavení zaručuje důkladné výsledky na pájecích pastách nebo šablonách s červeným lepidlem, které odpovídají čistotě složitějších systémů a přitom zůstávají přímočaré a bezpečné.

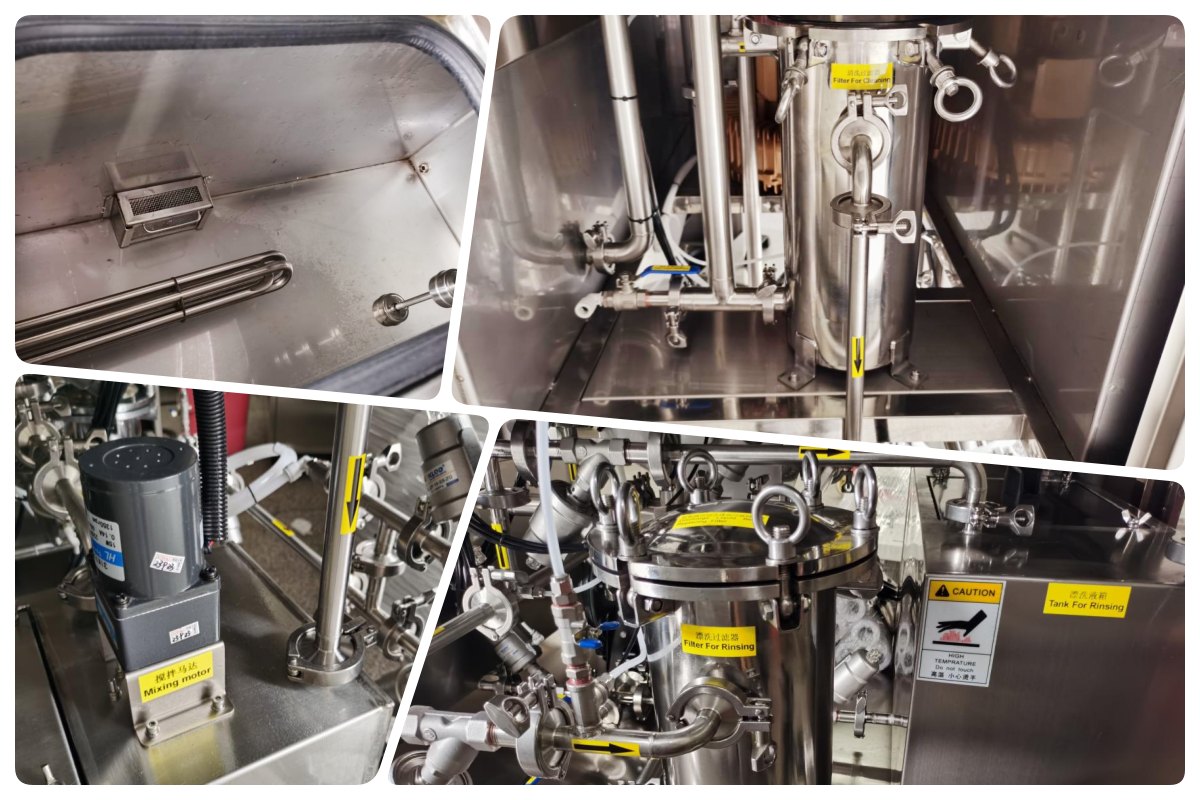

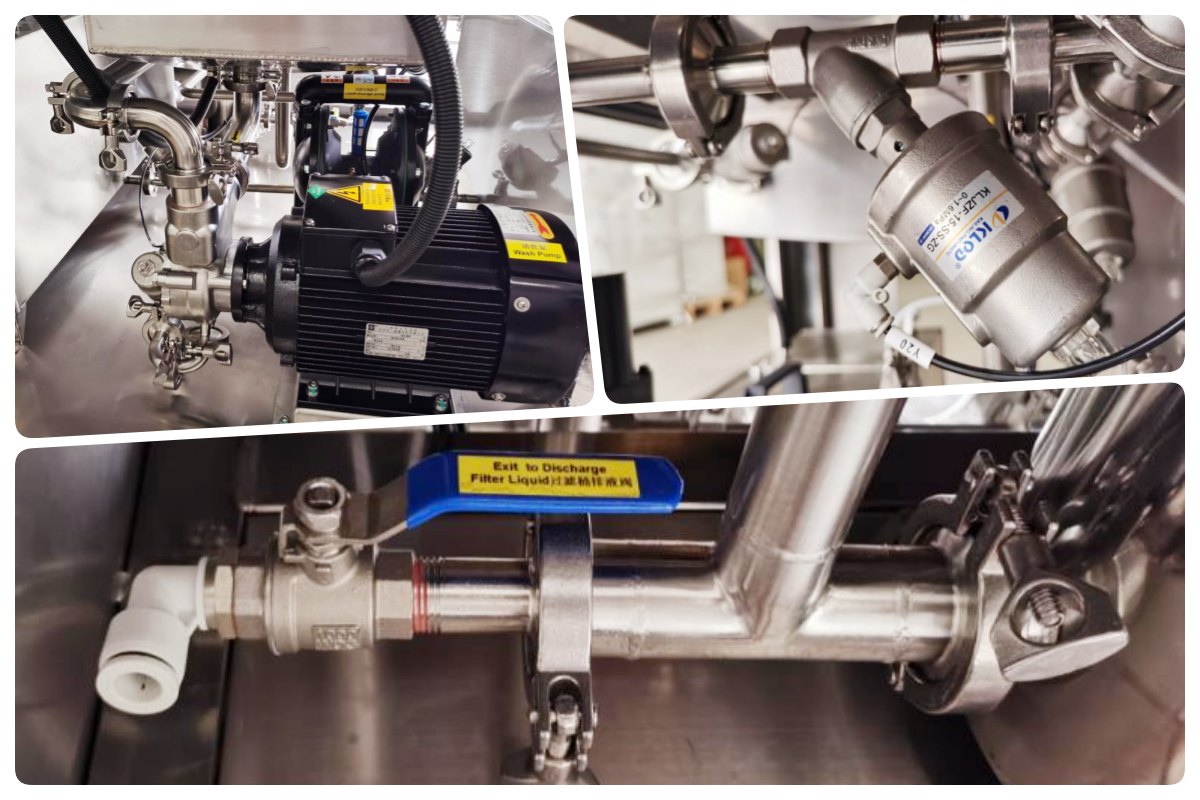

Manipulaci s kapalinami je v ICT-750 věnována pečlivá pozornost. Nádrž o objemu 40 litrů obsahuje čisticí kapalinu, která se recykluje přes tříúrovňový přesný filtrační systém – stupně 20 µm, 5 µm a 1 µm – k odstranění částic před opětovným použitím. Toto opakované použití udržuje nízkou spotřebu a snižuje množství odpadu. Potrubí a ventily používají nerezovou ocel 304 pro pevnost a čistý průtok. Kbelíky s velkým jádrem zvládnou velký objem bez rychlého ucpání. Systém podporuje jak rozpouštědlové, tak vodné čisticí prostředky se stejným vynikajícím výsledkem čištění. Úpravy času, tlaku nebo jiného nastavení umožňují jemné doladění tak, aby odpovídalo specifickým potřebám výroby a zajistilo konzistentní výkon v mnoha cyklech.

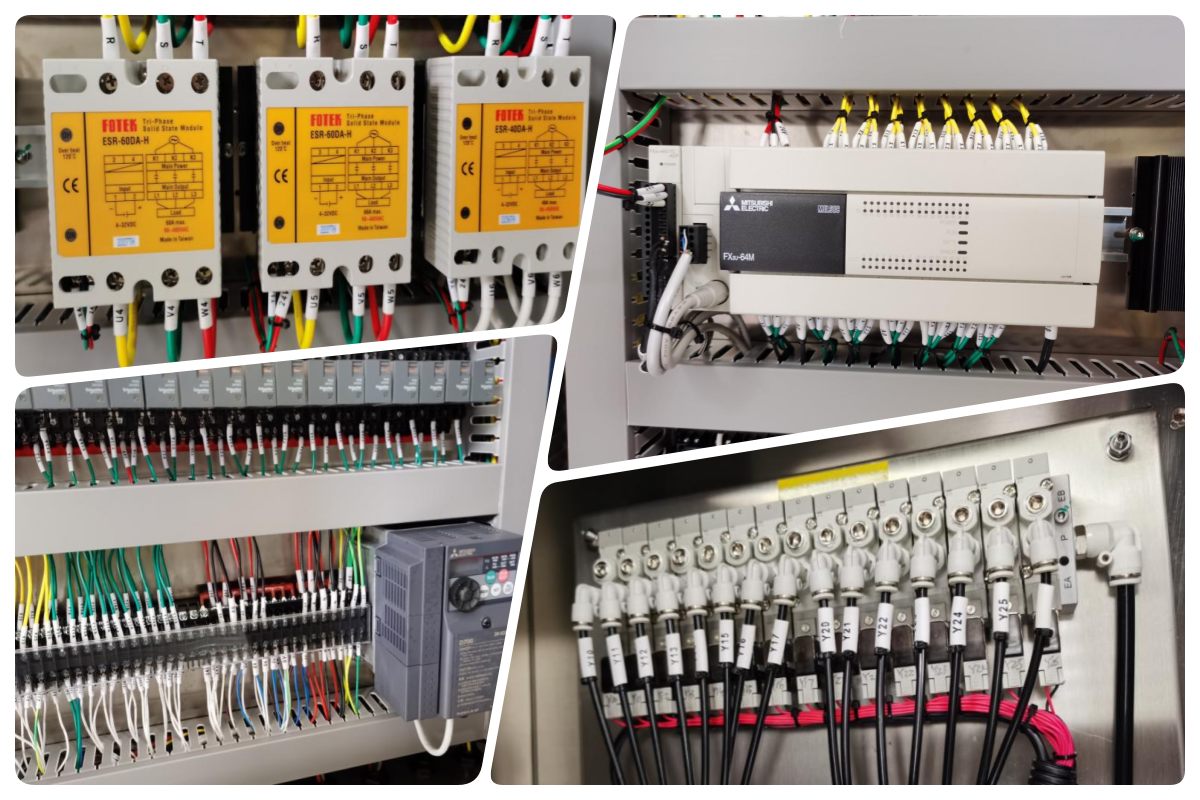

Obsluha zůstává jednoduchá a bezpečná s pneumatickým čističem šablon. Jedno tlačítko aktivuje plně automatický cyklus – čištění následované sušením – ponechává malý prostor pro chyby. Stlačený vzduch o 0,5-0,7 MPa pohání proces při pokojové teplotě, bez nutnosti zahřívání. Ovládací panel obsahuje přehledné indikátory a spolehlivý časovač pro monitorování. Bezpečnostní prvky prosvítají: dvířka s vnitřním zámkem zabraňují přístupu během jízdy a bezpečnostní ventil při otevření okamžitě zastaví činnost. Modulární komponenty umožňují rychlou a snadnou údržbu. Zákazníci zjišťují, že tato rovnováha mezi snadností, bezpečností a účinností činí každodenní čištění šablon spolehlivé a bezstarostné na vytížených linkách SMT.
| Srovnání před a po
| Specifikace
| Parametr | I.CT-750 (Pneumatic) | ICT-800 (Auto Aqueous) |
|---|---|---|
| Zdroj napájení | Pouze stlačený vzduch (bez elektřiny) | Elektrický (AC380V, 3-fázový, celkem 33KW) |
| Maximální velikost šablony | D750 × Š750 × V40 mm | D750 × Š750 × V40 mm |
| Metoda čištění | 360° rotační sprej + sušení vzduchem | 4 pevné stříkací tyče + 4 vzduchové nože, šablona se pohybuje tam a zpět |
| Čisticí kapalina | Rozpouštědlový nebo vodný (obě podporované) | Pouze vodný prací prostředek |
| Kapacita nádrže na kapalinu | 40 l | 60 l × 2 (čištění + oplach) |
| Doba čištění | 2–4 minuty | 2–5 minut |
| Doba schnutí | 2–5 minut | 3–5 minut (horký vzduch) |
| Funkce topení | Žádné topení (pokojová teplota) | Ano (mycí prostředek do 60°C, horký vzduch do 90°C) |
| Seznam vybavení linky SMT
Pro kompletní montážní linku PCB nabízí ICT klíčové stroje, jako jsou SMT šablonové tiskárny , pro kontrolu pájecí pasty , vysokorychlostní SMT stroj , s 8 zónami přetavovací pec , 3d AOI kontrolu , dopravníky PCB a myčku šablon . Ty spolupracují a vytvářejí efektivní, vysoce kvalitní sestavu SMT. Pro montážní linky DIP poskytujeme selektivní vlnové pájecí stroje a zařízení pro pájení vlnou pro přesné a spolehlivé zpracování součástí s průchozími otvory. Ať už stavíte SMT, DIP nebo smíšené linky, ICT dodává odpovídající vybavení a plnou podporu pro plynulou výrobu.
| Video o úspěchu zákazníka

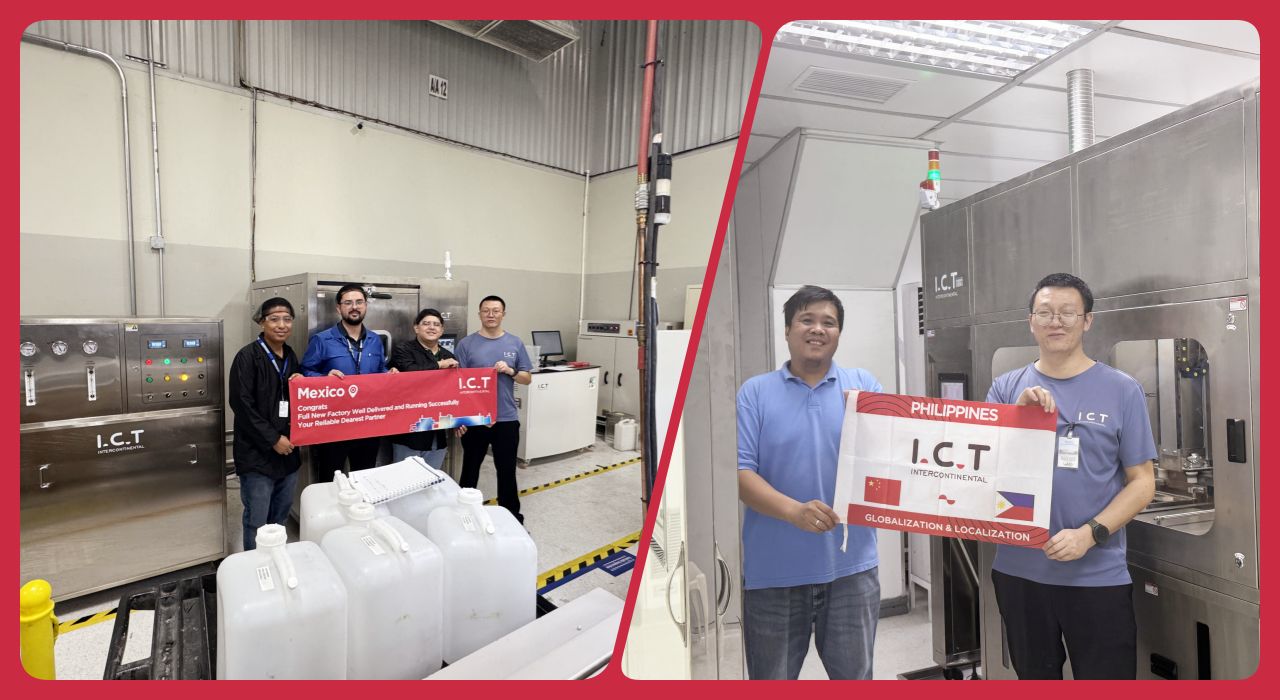

ICT úspěšně podpořilo severoamerického výrobce kosmetických přístrojů dokončením zámořské instalace a továrního přejímacího testování na dvou kompletních SMT výrobních linkách. Projekt prošel všemi kontrolami přejímky výroby hladce a podle plánu. Dodané zařízení zahrnovalo laserové označovací stroje, SMT tiskárny s SPI, montéry Panasonic, přetavovací pece Heller, inspekční systémy AOI, dopravníky DPS, čističe DPS a automatické jednotky pro skladování a rozmrazování pájecí pasty. Naši inženýři poskytovali praktické nastavení, podrobná školení a podporu ladění na místě, dokud vše nefungovalo s plnou účinností. Tato úspěšná spolupráce posílila důvěru zákazníků v ICT pro mezinárodní poskytování komplexních, vysoce kvalitních řešení SMT.
| Servis a školení
ICT poskytuje důkladnou podporu s cílem zajistit, aby zákazníci mohli plně využít výhody jejich pneumatického čističe šablon a kompletních výrobních nastavení. Zkušení inženýři cestují po celém světě kvůli instalaci na místě, uvedení do provozu a praktickým školením. Zahrnují provoz stroje, běžnou údržbu, úpravy parametrů a základní kroky při odstraňování problémů. Vzdálená technická pomoc rychle reaguje na dotazy a často rychle řeší problémy. Nabízíme pokyny ke zlepšení procesů pro zvýšení výnosů a snížení dlouhodobých nákladů. S více než 25 lety odborných znalostí poskytuje náš tým rychlou a spolehlivou pomoc, která přesahuje rámec dodávky a umožňuje továrnám udržovat hladký výstup, zatímco my se staráme o zařízení a potřeby optimalizace.
| Zákaznické recenze
Zákazníci často chválí odbornost našich inženýrů, trpělivost během instalace a rychlé odpovědi na jakékoli obavy, které se objeví. Mnozí chválí pneumatický čistič šablon pro jeho konzistentní, důkladné výsledky čištění a znatelné úspory spotřeby kapalin. Recenze často zmiňují pečlivé zabalení a bezpečnou přepravu, které zajistily, že stroje dorazily po dlouhých zásilkách ve výborném stavu. Rychlá doba odezvy na otázky a jasná komunikace vynikají také. Klienti obecně vnímají ICT jako důvěryhodného partnera, který dodává solidní vybavení spolu s pozorným a profesionálním servisem po celou dobu provozu.
| Naše certifikace
Pneumatický čistič šablon ICT-750 splňuje důležité celosvětové standardy kvality a bezpečnosti. Má certifikaci CE, která potvrzuje shodu s evropskými bezpečnostními požadavky, schválení RoHS pro omezení škodlivých látek a podporu ekologických norem a registraci ISO9001 pro náš celkový systém řízení kvality. Jsme držiteli několika patentů na klíčové inovace, jako je mechanismus stříkací tyče otočný o 360°. Tato schválení a ochrany odrážejí naši oddanost bezpečné, ekologické a technicky vyspělé výrobě. Zákazníci se mohou spolehnout na zařízení, která splňují přísné mezinárodní směrnice pro výkon, odolnost a odpovědnou výrobu.
| O nás a továrně
ICT vyvíjí a vyrábí kompletní řešení SMT prostřednictvím vlastního výzkumu, designu a výroby v Dongguanu. Společnost byla založena v roce 2012 a rychle se rozrostla na 89 zaměstnanců, včetně 20 kvalifikovaných inženýrů, v průmyslovém parku o rozloze 12 000 m². Náš základní kapitál ve výši 30 milionů USD podporuje osm poboček po celém světě. Obsluhujeme více než 1 600 zákazníků v 72 zemích a budujeme silné zkušenosti v oblasti technické podpory, místních úprav a vztahů se zákazníky. Přísné testovací postupy a komplexní systém řízení kvality provázejí každý krok výroby a zaručují trvale vysoké standardy. Dodáváme spolehlivé stroje a komplexní asistenci, abychom pomohli partnerům zavést nebo zlepšit jejich výrobní linky po celém světě.
