ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Množství: | |
|---|---|

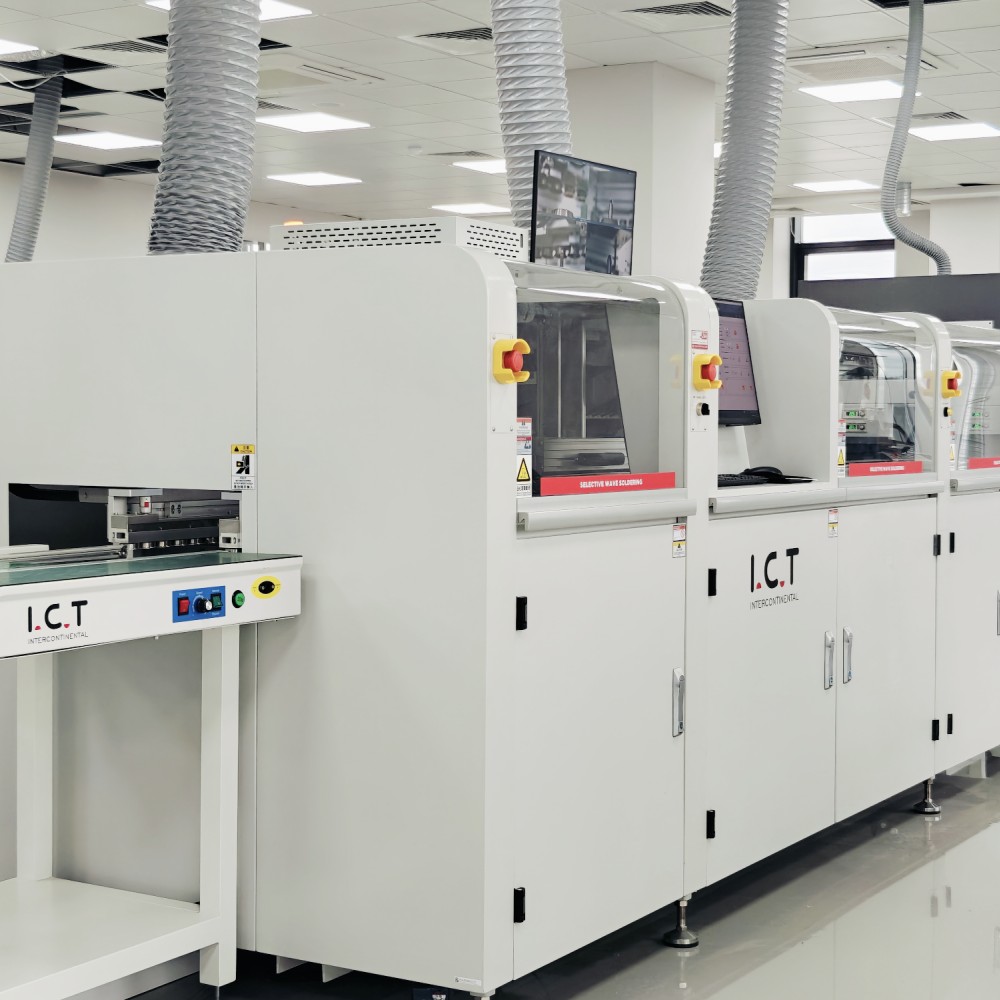

| Přehled selektivního pájecího vlnového stroje
ICT selektivní pájecí vlnový stroj navržený a vyrobený v Číně je dokonalým pájecím strojem Select Offline Wave pro flexibilní, velkoobjemovou výrobu PCBA. Deska plošných spojů zůstává dokonale stacionární, zatímco lehká litá hliníková platforma – poháněná servy Panasonic a přesnými lineárními kolejnicemi – posouvá tavidlo a pájecí hlavy s velmi tichou rychlostí a submilimetrovou přesností. Inline dusíkový ohřev zajišťuje zrcadlově lesklé spoje a téměř žádné strusky. Každý parametr je nastaven a uložen v intuitivním rozhraní Windows pro neprůstřelnou opakovatelnost. Automatická kalibrace vln, monitorování CCD v reálném čase, německý tryskový ventil a titanová nádoba dělají z tohoto selektivního pájecího vlnového stroje dokonalé samostatné řešení, které udržuje výtěžky vysoké a neexistují žádné přepracování.
| Seznam vybavení linky DIP
Německý vysokofrekvenční tryskový ventil vystřeluje drobné tečky rovnoměrného toku s obsahem pevných látek pod 10 %. Tlaková nádrž a přesný průtokoměr udržují dodávku bez ohledu na hladinu nádrže. Tryska se pohybuje na platformě XY opakovatelné na 0,02 mm. Zbytky kapky do vysouvacího zásobníku pro okamžité vyčištění. Všechny pneumatiky jsou prémiové japonské SMC, měřidla přímo na povrchu pro rychlou vizuální kontrolu. Automatické čerpadlo dodává tavidlo bez přerušení. Tento systém zajišťuje čisté, opakovatelné pokrytí při každém cyklu na selektivním pájecím vlnovém stroji.
Plně nastavitelné spodní IR je standardem; top IR nebo horkovzdušná konvekce volitelně. Otevřený design maximalizuje přenos tepla, zatímco silná izolace zajišťuje stabilní teploty. Prémiová topná tělesa a motory od světových lídrů fungují bez problémů po celá léta. Vše je plug-and-play – pro servis nejsou potřeba žádné nástroje. Desky vystupují rovnoměrně aktivované a bez stresu, dokonale připravené pro bezchybné spoje v pájecím stroji Select Offline Wave.
Německé elektromagnetické čerpadlo vytváří ultrakonzistentní vlnový vrchol. Nastavte teplotu, průtok N2, výšku a automatickou kalibraci přímo z obrazovky. Titanový hrnec s vnějším litinovým topným tělesem se rychle zahřívá a nikdy nevytéká. Inline dusík poskytuje lesklé spoje a prakticky nulový otěr. CCD v reálném čase zaznamená 900 hodin sledovatelného videa. Utěsněné vysokorychlostní osy XYZ, laserová detekce vln a automatické čištění trysek udržují selektivní pájecí vlnový stroj v provozu 24/7 bez škytání.
Vysoce odolné profilované kolejnice a třídílný válečkový dopravník posouvají desky hladce a jemně. Boční a horní svorky zablokují PCBA při každém kroku. Zesílené kolejnice snadno zvládnou 20 kg zátěže. Přesné moduly pohonu umístí desky dokonale od tavidla přes pájku. Celá přeprava je navržena pro nepřetržitou výrobu na vlnové páječce Select Offline.
PLC s certifikací CE a architektura vysokorychlostní sběrnice splňují standardy Průmyslu 4.0. Kabeláž Cat-6 a nejlepší elektronika ve své třídě poskytují bleskově rychlou odezvu a naprostou spolehlivost. Programování s průvodcem, automatické rozpoznání trysek, úpravy na základě obrázků, živý náhled na jedno kliknutí a podpora více jazyků činí nastavení hračkou. Plná sledovatelnost udržuje kvalitu pevně zajištěnou na každém selektivním pájecím vlnovém stroji.
Režim s průvodcem krok za krokem, automatické ID trysky, chytrá korekce obrazu, ovládací panely v reálném čase a přepínání živého CCD jedním tlačítkem usnadňují ovládání. Podporuje čínštinu, angličtinu, japonštinu, ruštinu a další. Vestavěný MES, Wi-Fi, vzdálený přístup, hlasová upozornění a přizpůsobitelná světla umožňují operátorům plně ovládat zařízení Select Offline Wave Soldering Machine.
| Specifikace
| On-line selektivní vlnový páječ | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulární online | Sprej + předehřívání a pájení | Stříkání + předehřívání + pájení | Stříkání + předehřívání + pájení + pájení | Stříkání + předehřívání + pájení + pájení + pájení |
| Páječkový systém | ||||
| Množství trysek | 1 | 1 | 2 | 3 |
| Množství pájky | 1 sada | 1 sada | 2 sada | 3 sada |
| Dvojitý hrnec (volitelné) | N/a | Volba | Volba | Volba |
| Síla pájky | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Skladovací nádrž na toky | 1L | 1L | 2L | 2L |
| Podpora toku | Alarm toku, automatický | |||
| Stříkání trysky | Německo Jet Valve (bodové a liniové postřikování) 1 sada | |||
| Velikost stříkací trysky | 130um (180um, možnost 210um) | |||
| Rychlost stříkání | 0 ~ 20 mm/s | |||
| Rychlost pohybu rozprašovací trysky | 0 ~ 400 mm/s | |||
| Předehřívací systém | ||||
| Režim předehřívání | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR |
| Předehřívací oblast | D500*Š500mm | D500*Š500mm | D500*Š500mm | D500*Š500mm |
| Předehřívací zóna | Horní horký vzduch: 2, spodní IR: 1 | |||
| Výkon spodního předehřívání | Max.12kw | |||
| Top předehřívací výkon | Max.6kw | |||
| Doba zahřívání | Cca 15 minut (nastavení 150℃) | |||
| Režim ovládání | PC + PLC | |||
| Přepravní systém | ||||
| Velikost PCB (s držákem) | 120*60~500*500mm | |||
| Výměna PCB | Online | |||
| Vůle desky plošných spojů | 120 mm | |||
| Výška transportu | 900 ± 20 mm | |||
| Šířka transportu | 60 ~ 500 mm | |||
| Rozměr: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Hmotnost | Cca: 800 kg | Cca: 1200 kg | Přibližně: 1300 kg | Cca: 1500 kg |
| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
Vietnamský zákazník dodávající světoznámou značku fotoaparátů navštívil naši továrnu, aby přijal svůj nový selektivní pájecí vlnový stroj. Naši inženýři spustili živá dema na jejich skutečných deskách, vyškolili svůj tým na programování, kalibraci a každodenní péči a nechali je sledovat dokonalé spoje v reálném čase na CCD monitoru. Praktická lekce jim dala 100% důvěru v rychlý a hladký start doma a prokázala skutečnou globální podporu ICT.
| Profesionální servis a školení
Od instalace na klíč a uvedení do provozu až po celoživotní údržbu a modernizace, ICT vás pokryje kdekoli na planetě. Dvacet specializovaných inženýrů zajišťuje uspořádání linek, ladění procesů a hloubkové školení – na místě nebo na dálku. Centrály náhradních dílů na různých kontinentech a 24hodinová odezva udržují váš Select Offline Wave Pájecí stroj rok co rok ve špičce.
| Chvála zákazníka
Zákazníci chválí naše trpělivé, odborné inženýry, kteří se důkladně školí při přejímce a uvedení do provozu. Milují, jak selektivní pájecí vlnovka vytlouká tečky tavidla, drží dokonalou výšku vlny a omezuje defekty pomocí smrtelně jednoduchých ovládacích prvků. Neprůstřelné balení je vždy nedotčené a vzdálené opravy ve stejný den a bleskově rychlá podpora na místě dělají z ICT partnera, o kterého se nikdy nestarají.
| Průmyslové certifikace
Každý ICT selektivní pájecí vlnový stroj nese CE pro bezpečnost, RoHS pro ekologickou shodu, ISO9001 pro řízení kvality a několik patentů na tryskové ventily, čerpadla a laserovou detekci. Tyto celosvětově uznávané značky dokazují, že získáváte bezpečný, zelený a inovativní výkon pájecího stroje Select Offline Wave, postaveného podle nejvyšších standardů.
| O ICT společnosti a továrně
Od roku 2012 jsme rychle rostli s plným vlastním výzkumem a vývojem a 12 000 m² nejmodernější továrny. Osmdesát devět členů týmu – včetně 20 inženýrů – a osm poboček obsluhuje více než 1 600 zákazníků v 72 zemích. Přísná kontrola a kompletní systémy kvality podporují každý selektivní pájecí vlnový stroj, zatímco skutečná řešení na klíč – plánování, vybavení, školení, optimalizace – pomáhají výrobcům elektroniky po celém světě dominovat s Select Offline Wave Soldering Machine.
