Výběr mezi 2D a 3D AOI závisí na složitosti kontrolního úkolu a na požadavcích na rozpočet. Výrobci v elektronice často vybírají 2D AOI nebo SMT AOI Testing Machine pro jednodušší, nákladově citlivé aplikace , kde záleží nejvíce na rychlosti a spolehlivosti. 3D AOI nebo automatická optická kontrola se však stává nezbytnou pro komplexní desky s vysokou hustotou, které vyžadují vynikající detekci defektů a spolehlivost. Automatizovaná optická kontrola by měla odpovídat specifickým potřebám výrobní linky. Při porovnávání 2D vs 3D AOI musí tvůrci rozhodnutí vyhodnotit složitost desky, očekávání spolehlivosti a dostupné zdroje.

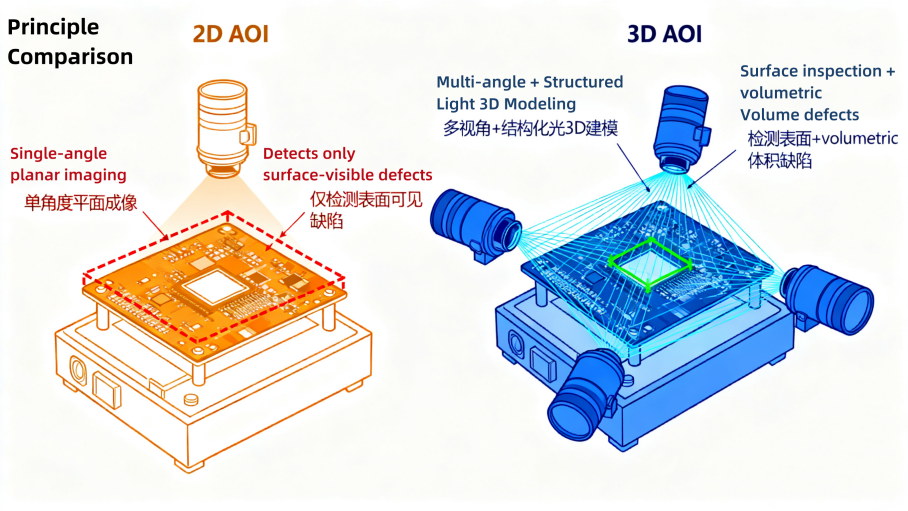

· 2D AOI používá ploché obrázky z jednoho úhlu, takže je rychlé a nákladově efektivní pro jednoduché, vysoce objemové inspekce PCB.
· 3D AOI zachycuje podrobné 3D mapy s více kamerami a detekuje skryté a složité defekty, které 2d AOI často chybí.
· Vyberte 2D AOI pro rychlou detekci defektů na úrovni povrchu na standardních deskách, kde nejvíce záleží na rychlosti a rozpočtu.
· Rozhodněte se pro 3D AOI při kontrole komplexních, hustých desek vyžadujících přesné měření výšky a objemu pro vysokou spolehlivost.
· Hybridní systémy AOI kombinují metody 2D a 3D pro vyvážení rychlosti, nákladů a přesnosti pro rozmanité potřeby inspekce.
· Pečlivě zvažte složitost správní rady, požadavky na spolehlivost a rozpočet na výběr systému AOI, který vyhovuje vašim výrobním cílům.
· Investice do 3D AOI podporuje odolnost proti budoucnosti zpracováním miniaturizovaných komponent a snižováním falešných defektů.
· Správné školení a integrace systému s továrním softwarem zlepšují přesnost kontroly a zefektivňují výrobu.
Aspekt | 2d AOI systémy | 3D systémy AOI |
Rychlost | Rychlejší; Ideální pro výrobu s vysokým objemem | Trochu pomalejší; Nedávné pokroky zlepšily rychlost |
Náklady | Spodní; Zralá a nákladově efektivní technologie | Vyšší; Pokročilé zobrazování zvyšuje investice |
Detekce vady | Pouze defekty na úrovni povrchu; vyšší falešné hovory | Detekuje skryté, objemové a povrchové vady; až o 30% více nalezených vad |
Omezení | Žádné měření hloubky; Nelze zkontrolovat skryté klouby | Vyšší náklady; Složitější nastavení a údržba |
Výhody | Vysoká propustnost; flexibilní; Méně problémů s stínováním | Přesné měření výšky/objemu; Komplexní inspekce |
2d AOI zachycuje ploché obrázky pomocí jedné kamery, takže je vhodná pro rychlou kontrolu standardních PCB . Tato metoda vyniká při identifikaci viditelných defektů na úrovni povrchu, jako jsou chybějící dráty nebo nesprávné komponenty. Na druhé straně 3D AOI používá k vytvoření podrobných 3D map Tento přístup umožňuje více kamer a strukturovaného světla . přesné měření výšky, objemu a tvaru , což umožňuje detekci složitých defektů, které by 2D systémy mohly chybět. Zatímco 2D AOI nabízí rychlejší zpracování a nižší náklady, 3D AOI poskytuje vynikající detekci vad a snižuje falešná pozitiva, zejména ve složitých výrobních prostředích.
 |
Případy nejlepšího použití
Výběr správné metody automatizované optické inspekce závisí na složitosti desky, požadované spolehlivosti a výrobním prostředí.
· 2d aoi nejlepší pro:
o Vysokorychlostní výrobní linky s vysokým objemem, kde jsou nejvíce nákladů a propustnost.
o Inspekce jednoduchých nebo standardních PCB s většinou komponenty na úrovni povrchu.
o Detekce viditelných defektů, jako jsou chybějící komponenty, chyby polarity a nesprávná umístění.
o prostředí, kde jsou prioritami rychlá přeměna a flexibilní inspekce.
· 3d aoi nejlepší pro:
o komplex, hustě osídlené PCB, které vyžadují přesné měření pájkových kloubů a výšky komponenty.
o Aplikace vyžadující vysokou spolehlivost, jako je automobilový průmysl, letectví nebo výroba zdravotnických prostředků.
o Detekce skrytých nebo objemových defektů, včetně zvednutých vodičů, nedostatečných pájů a náhrobků.
o Produkční linky, kde jsou kritické snížení nepravdivých hovorů a zlepšení míry detekce detekcí vad.
Debatní debata 2D vs 3D AOI se soustředí na vyrovnávací rychlost, náklady a přesnost inspekce. Systémy 2D AOI zůstávají preferovanou volbou pro přímé, vysoce objemové aplikace. 3D systémy AOI poskytují bezkonkurenční výkon pro pokročilé detekce vad v náročných prostředích. Automatická optická inspekce se neustále vyvíjí a nabízí výrobcům flexibilitu, která odpovídá jejich inspekční strategii se specifickými potřebami jejich PCB a výrobních cílů.
2d AOI používá kamery s vysokým rozlišením k zachycení plochých obrázků desek tištěných obvodů během inspekčního procesu. Systém porovnává tyto obrázky s referenčními daty a identifikuje jakékoli rozdíly , které mohou naznačovat defekty. Osvětlení hraje klíčovou roli, protože zdůrazňuje rysy a potenciální problémy na povrchu desky. Tato technologie se spoléhá na zachycení obrazu s jedním úhlem , což znamená, že kontroluje pouze to, co je viditelné shora. Tento přístup umožňuje rychlou kontrolu velkých objemu desek, což je ideální pro vysokorychlostní výrobní prostředí.
Klíčovou výhodou 2D AOI spočívá v jeho nákladové efektivitě. Následující tabulka nastiňuje typické náklady spojené s implementací 2D AOI ve standardní výrobní lince SMT:
Komponenta nákladů | Typický rozsah nákladů (USD) |
Základní až do střední úrovně 2D AOI | 3 200 až 20 000 $ |
Pokročilé systémy 2D AOI | 30 000 až 60 000 $ |
Příklad: Yush YS-820L | 26 000 $ |
Náklady na instalaci | 5 000 až 15 000 $ |
Licencování softwaru (roční) | 2 000 až 12 000 $ |
Školení (na zaměstnance) | 1 000 až 5 000 $ |
Tato struktura nákladů umožňuje 2D AOI přístupné pro mnoho výrobců, zejména těch, které se zaměřují na výrobu s vysokým objemem.
2d AOI poskytuje několik silných stránek, z nichž budou přínosem pro výrobu elektroniky. Systém kontroluje desky mnohem rychleji než ruční vizuální kontrola . Manuální metody trpí lidskou únavou a nekonzistentností, ale 2d AOI udržuje vysokou propustnost a konzistentní výsledky. Níže uvedená tabulka zdůrazňuje rozdíly:
Funkce | Manuální vizuální kontrola | 2d inspekce AOI |
Rychlost inspekce | Pomalejší kvůli únavě člověka a subjektivnímu úsudku | Rychlejší zpracování a analýza vhodná pro produkci s vysokým objemem |
Propustnost | Omezena lidskou rychlostí a konzistencí | Výrazně vyšší propustnost umožňující rychlé kontroly |
Konzistence | Méně konzistentní, náchylný k chybám | Vysoká konzistence bez únavy nebo subjektivity |
Výrobci si cení 2d AOI pro svou schopnost detekovat vady na začátku procesu , což zabrání vadným postupem desek a snižování nákladného přepracování. Systém nabízí :
· Vysoká přesnost pomocí pokročilého zpracování obrazu.
· Rychlé rychlosti kontroly pro vysokou propustnost.
· Konzistentní, objektivní výsledky.
· Snížená lidská chyba.
· Rychlé nastavení pro různé návrhy desky.
· Klasifikace defektů typem a závažností.
· Protokolování dat pro kontrolu kvality.
· Dlouhodobé úspory nákladů.
· Neustálé zlepšování kvality.
· Bezproblémová integrace s liniemi SMT.
· Zpětná vazba v reálném čase pro okamžitou korekci.
· Nekontaktní inspekce na ochranu komponent.
Navzdory svým výhodám má 2d AOI omezení . Systém nemůže provádět skutečnou kontrolu rovinnosti nebo poskytovat údaje o objemové měření. Ve srovnání s pokročilejšími systémy často vytváří vyšší míru falešných volání. Některé běžné výzvy zahrnují:
· Neschopnost kontrolovat skryté pájecí klouby nebo defekty pod komponenty.
· Měření omezené výšky, což ztěžuje posouzení vyšších nebo nepravidelně tvarovaných částí.
· Zmeškané jemné nebo skryté pájecí vady, jako jsou malé dutiny.
· Zvýšené falešné hovory, které vyžadují další kroky ověření.
Tato omezení znamenají, že 2D AOI funguje nejlépe pro planární vady a jednoduché desky. Pro složité sestavy nebo kritické aplikace mohou výrobci muset doplnit 2D AOI dalšími inspekčními metodami.
Systémy 2D AOI hrají zásadní roli v moderní výrobě elektroniky. Společnosti se spoléhají na 2D AOI, aby si udržely vysokou kvalitu a efektivitu na svých výrobních linkách. Technologie vyniká při inspekci desek tištěných obvodů (PCB) pro defekty na úrovni povrchu. Výrobci si vybírají 2D AOI, protože nabízí rychlou, spolehlivou a konzistentní kontrolu bez zpomalení výroby.
Výrobci elektroniky používají 2D AOI nejčastěji. Systém kontroluje chybějící komponenty, nesprávná umístění a pájecí chyby. Kamery s vysokým rozlišením a pokročilé zpracování obrazu umožňují 2D AOI rychle detekovat i malé defekty. Tato schopnost podporuje produkci s vysokým objemem, kde je nezbytná rychlost a přesnost.
Tip: 2d AOI je ideální pro výrobce, kteří potřebují každý den kontrolovat velké množství jednoduchých nebo standardních PCB.
Následující seznam zdůrazňuje běžné aplikace 2D AOI v elektronickém průmyslu:
· Sestava technologie povrchových montáže (SMT): 2d AOI kontroluje desky po umístění komponenty a pájení. Identifikuje nesprávně umístěné, chybějící nebo zkosené komponenty.
· Inspekce technologie skrz otvory (THT): Systém kontroluje správné vložení a pájení dílů pro přes otvory.
· Inspekce pájecí pasty: 2d Aoi ověřuje přítomnost a zarovnání pájkové pasty před pájením.
· Ověření konečného sestavení: Technologie zajišťuje, že všechny komponenty jsou přítomny a správně orientovány, než se produkt přesune do další fáze.
· Audity kontroly kvality: Výrobci používají 2D AOI pro náhodné vzorkování a audity k udržení řízení procesů.
2d AOI také nachází použití v jiných průmyslových odvětvích, která vyžadují rychlou kontrolu na úrovni povrchu. Elektronická výroba však zůstává primárním oborem kvůli potřebě rychlé, vysoce objemové kontroly PCB. Automobilové a zdravotnické odvětví často vyžadují pokročilejší kontrolu, takže mají tendenci používat 3D AOI pro komplexní desky se skrytými klouby.
Typický pracovní postup 2D AOI zahrnuje následující kroky:
1. Systém zachycuje plochý obraz PCB pomocí kamery s vysokým rozlišením.
2. Software pro zpracování obrázků porovnává zachycený obrázek s odkazem.
3. Systém označuje jakékoli rozdíly jako potenciální vady.
4. Provozovatelé přezkoumávají označené desky pro další akci.
2d AOI poskytuje nákladově efektivní řešení pro detekci defektů na začátku procesu. Chytání chyb před konečným sestavením výrobci snižují přepracování a šrot. Tato technologie podporuje neustálé zlepšování a pomáhá společnostem splňovat přísné standardy kvality.
Systémy 3D AOI používají k zachycení podrobných informací o deskách s desky obvodů pokročilé zobrazování pokročilých zobrazovacích technik. Tyto systémy využívají více kamer a strukturované světlo, jako je technologie Moiré, pro skenování desky z několika úhlů. Například Tento přístup měří výšku, objem a kočárku pájených kloubů a komponent. Kamery s vysokým rozlišením, někdy s 3D AOI společnosti KOH Young používá pro generování skutečných objemových dat proprietární technologii Moiré. rozlišením 8 um nebo 15 um , umožňují přesné měření i těch nejmenších částí. Prodloužení osy Z zvyšuje rozsah měření výšky, což umožňuje kontrolovat vysoké komponenty. Specializované algoritmy zpracovávají 3D data, měření výšky pinů, výšku filetu pájecí a detekce mostů. Systém provádí paralelně zobrazování a kontrolu, což umožňuje rychlá a přesná 3D měření. Toto zobrazování založené na hloubce významně zlepšuje přesnost detekce defektů snížením falešných hovorů a úniků.
3D AOI nabízí několik výhod pro výrobu elektroniky, zejména při kontrole komplexu nebo hustě osídlených PCB. Tato technologie poskytuje vysokou přesnost a přesnost při detekci defektů. Zachycuje podrobná topografická data a umožňuje kontrolu variací výšky a povrchových prvků, které jsou kritické ve složitých sestavách. 3D AOI detekuje trojrozměrné defekty , jako je deformace, ohýbání a zvednuté vodiče-vydává, že 2d AOI často chybí. Systém kontroluje nejen horní povrch, ale také strany a spodní část komponent, což umožňuje detekci defektů, jako je hrobka a zkosené části. Pokročilé algoritmy softwaru, včetně strojového učení , zvyšují přesnost detekce defektů a přizpůsobivost. 3D systémy AOI dodávají rychlejší kontrolní rychlosti než manuální metody a nevyžadují fyzický kontakt, zachovávají jemné komponenty. Adaptabilita 3D AOI vyhovuje průmyslovým odvětvím s vyvíjející se složitostí PCB, jako je automobilový průmysl, letectví a zdravotnická zařízení. Ve srovnání s automatizovanou rentgenovou inspekcí zůstává 3D AOI pro inspekci povrchu nákladově efektivnější a zároveň poskytuje podrobnou analýzu.
TIP: 3D AOI vyniká při identifikaci trojrozměrných defektů, které ovlivňují spolehlivost v aplikacích s vysokou hustotou a vysokou relibilitou.
Navzdory svým silným stránkám má 3D AOI určitá omezení. Systémy jsou složitější a dražší než 2D AOI, což má za následek vyšší počáteční náklady na investice a údržbu. 3D AOI vyžaduje větší výpočetní sílu ke zpracování velkých objemu 3D dat, což může zpomalit rychlost inspekce. Metody skenování, jako je laserová triangulace, zahrnují podrobné skenování povrchu a mohou snížit propustnost ve srovnání s 2D AOI. Díky těmto faktorům je 3D AOI méně vhodné pro jednoduché vysokorychlostní výrobní linky, kde jsou hlavní prioritami náklady a rychlost. Výrobci musí zvážit tato omezení proti potřebě pokročilé detekce vad a komplexní kontroly.
3D systémy AOI se staly základními nástroji při výrobě moderní elektroniky. Jejich pokročilé zobrazovací schopnosti umožňují výrobcům kontrolovat komplexní sestavy s vysokou přesností. Tyto systémy používají vnímání hloubky a více úhlů pozorování k detekci defektů, které tradiční 2D metody často chybí.
Mnoho průmyslových odvětví se spoléhá na 3D AOI pro své nejnáročnější inspekční úkoly. Tato technologie podporuje vysokorychlostní produkční linky, kde se tisíce dílů pohybují každou hodinu kontrolou. Provozovatelé dostávají okamžitou zpětnou vazbu, která jim pomáhá upravovat procesy a udržovat standardy kvality.
Poznámka: 3D AOI udržuje rychlost inspekce bez obětování přesnosti, což je ideální pro vysoce výkonná prostředí.
Výrobci vybírají 3D AOI pro několik kritických aplikací:
· Sestavovací linky SMT a SMD s vysokou hustotou, kde miniaturizované a hustě zabalené komponenty vyžadují přesnou kontrolu.
· Detekce defektů, jako je nesprávná polarita, nesoulad a chybějící části, které je obtížné identifikovat s 2D systémy.
· Měření objemu a tvaru pájeného kloubu, překonávání problémů, jako je spekulační odrazy a stínování, které omezují 2d AOI.
· Kompenzace za válečnou a vzájemnou reflexi správní rady, což může způsobit nepřesnosti při 2D inspekcích.
· Inspekce složitých rad v průmyslových odvětvích s přísnými požadavky na kvalitu, včetně spotřební elektroniky, automobilového a leteckého odvětví.
3D systémy AOI vynikají v prostředích, kde nelze narušit spolehlivost. Například výrobci automobilů a letectví závisí na 3D inspekci, aby zachytili skryté defekty, které by mohly vést k selhání produktu. Společnosti spotřební elektroniky používají 3D AOI k zajištění toho, aby každé zařízení splňovalo vysoce výkonné a bezpečnostní standardy.
Typický pracovní postup 3D AOI zahrnuje skenování desky z více úhlů. Systém vytváří podrobnou 3D mapu, měří výšku a objem každé komponenty a pájecího kloubu. Pokročilé algoritmy analyzují tato data a označují jakékoli odchylky od standardu. Operátoři pak mohou zkontrolovat označené položky a podniknout nápravná opatření.
Flexibilita 3D AOI jí umožňuje přizpůsobit se novým návrhům rad a vyvíjejícím se výrobním požadavkům. Jak se elektronické komponenty zmenšují a složitější, 3D inspekce zajišťuje, že kvalita zůstává konzistentní. Výrobci těží ze snížených falešných volání, zlepšené detekce vad a optimalizovaných výrobních procesů.
Tip: 3D AOI je preferovanou volbou pro výrobce, kteří potřebují přesnou a spolehlivou kontrolu v rychle se rozvíjejícím a komplexním výrobním prostředích.
Schopnosti detekce nastaví základ pro jakýkoli automatizovaný systém optické inspekce. Ve srovnání 2D vs 3D AOI nabízí každá metoda jedinečné silné a slabé stránky. Systémy 2D AOI se spoléhají na zobrazování shora dolů, aby identifikovaly defekty na úrovni povrchu. Tyto systémy vynikají při pozorování chybějících komponent, chyb polarity a nesprávné použití pájky. Bojují však se skrytými nebo objemovými vadami, protože jim chybí vnímání hloubky.

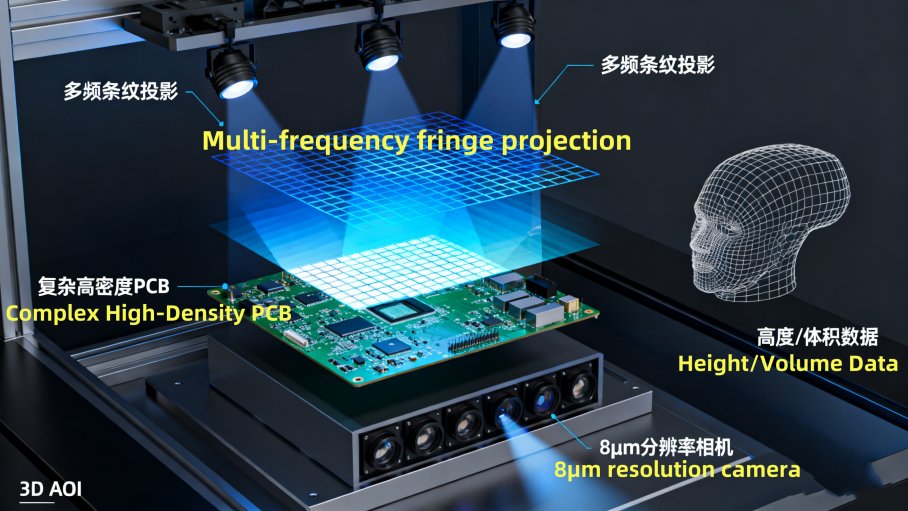

3D systémy AOI používají strukturované světlo a více kamer k vytvoření trojrozměrné mapy desky. Tento přístup umožňuje přesné měření výšky komponenty, koplanarity a objemu pájky. Výsledkem je, že 3D AOI detekuje problémy, jako jsou zvednuté špendlíky, nedostatečná pájka a warpage balení - zakazuje, že 2d AOI často chybí.
Následující tabulka zdůrazňuje rozdíly ve falešně pozitivních mírách a přesnosti detekce defektů:
Typ systému AOI | Falešná pozitivní míra | Přesnost detekce vad | Poznámky k falešným negativům |
Legacy 2d AOI (založené na pravidlech) | Až 50% | ~ 85–90% | Vyšší kvůli nedostatku informací o hloubce |
3d Aoi | Sníženo na méně než 10% (4–6%) | 97–99% | Nižší kvůli datům 3D hloubky |
3D systémy AOI významně snižují falešné pozitivy a zlepšují celkovou detekci defektů. Výrobci, kteří vyžadují schopnosti pokročilé inspekce, si často vybírají 3D AOI pro svůj vynikající výkon.
Poznámka: 3D AOI poskytuje komplexnější kontrolu zachycením povrchových i objemových defektů, což je ideální pro komplexní sestavy.
Rychlost a náklady hrají rozhodující roli při výběru systému AOI. Systémy 2d vs 3D AOI se v těchto oblastech velmi liší. 2d AOI nabízí rychlejší rychlosti kontroly a nižší počáteční investice. Tyto systémy vyžadují méně složité nastavení a minimální školení operátorů. Výrobci mohou rychle nasadit 2D AOI ve vysoce objemových prostředích.
3D systémy AOI vyžadují vyšší počáteční kupní cenu a specializovanější nastavení. Tato technologie vyžaduje kalibraci, probíhající školení a větší výpočetní výkon. Náklady na údržbu bývají také vyšší kvůli složitosti systému. 3D AOI však poskytuje zlepšené inspekční schopnosti a může v průběhu času snižovat nákladné vady.
Níže uvedená tabulka porovnává celkové náklady na vlastnictví a provozní požadavky:
Aspekt | 2d AOI systémy | 3D systémy AOI |
Počáteční kupní cena | Začíná kolem 3 200 $ | Může přesáhnout 110 000 $ |
Roční náklady na údržbu | 5 000 až 15 000 $ (spodní konec) | 5 000 až 15 000 $ (vyšší konec) |
Standardní nastavení | Specializované nastavení, kalibrace a školení | |
Provozní požadavky | Nižší složitost | Vyšší složitost, specializované znalosti |
Úvaha o návratnosti návratnosti investic | Snižujte náklady na předem a údržbu | Vyšší náklady, ale zlepšená detekce vad |
3D systémy AOI vyžadují větší investici, ale nabízejí dlouhodobé výhody prostřednictvím zvýšené detekce vad a sníženého přepracování. Menší výrobci mohou upřednostňovat 2D AOI pro svou dostupnost a snadné použití.
Vhodnost aplikace závisí na typu sestavy desky tištěných obvodů a požadovaných inspekčních schopnostech. 2D vs 3D AOI systémy každý slouží různým výrobním potřebám. 2d AOI funguje nejlépe pro jednodušší sestavy PCB s většinou povrchovými prvky. Tyto systémy poskytují rychlou a nákladově efektivní kontrolu pro standardní desky a rané fáze linky SMT.
3D AOI vyniká při kontrole komplexních sestav, které vyžadují měření hloubky a kontroly kočárků. Technologie identifikuje vady zahrnující výšku komponenty, objem pájecí a warpage. Odvětví, jako jsou automobilový průmysl, letecký a lékařský přístroje, se často spoléhají na 3D AOI, aby splňovaly přísné standardy kvality.
Níže uvedená tabulka shrnuje, který typ AOI odpovídá každé aplikaci:
Typ AOI | Vhodné typy sestavy PCB | Klíčové inspekční schopnosti | Uvažování |
2d aoi | Jednodušší sestavy PCB s méně složitými 3D funkcemi | Defekty na úrovni povrchu, jako je nesprávná použití pájky, chyby polarity, chybějící části | Nákladově efektivní a rychlý; nasazeno na začátku SMT Line; omezeno na zobrazování shora dolů |
3d aoi | Složitější sestavy PCB vyžadující kontroly měření hloubky a kočárky | Vady zahrnující výšku komponenty, objem, kočárky, jako je nedostatečná pájka, zvednutá kolíky, válečná stránka balíčku | Používá strukturované světlo a víceúhelníkové kamery pro přesnou detekci 3D vady |
Tip: Výrobci by měli spojit svůj automatizovaný systém optické inspekce se složitostí jejich rad a požadavky na spolehlivost jejich odvětví.
Rozhodnutí 2D vs 3D AOI formuje účinnost inspekce a celkovou kvalitu hotových výrobků. Pochopením silných stránek každého systému mohou výrobci optimalizovat svůj inspekční proces a dosáhnout lepších výsledků.
Hybridní systémy AOI spojují nejlepší funkce technologií 2D i 3D inspekcí. Výrobci používají tyto systémy k řešení rostoucí složitosti moderních desek s obvody. Kombinací dvou inspekčních metod v jednom stroji hybridní systémy AOI poskytují flexibilní, efektivní a komplexní kontrolu kvality.
Hybridní systémy AOI nabízejí několik klíčových výhod:
· 2d AOI poskytuje spolehlivé, vysoce kvalitní zobrazování pro viditelné komponenty . Funguje dobře pro detekci jednoduchých vad a udržuje nízké náklady na kontrolu.
· 3D AOI rozšiřuje inspekční schopnosti na skryté pájecí klouby, měření výšky a detekci komplexních defektů. Najde problémy, které 2d AOI nevidí.
· Hybridní systémy používají 2d AOI, kde je dostačující a přepněte na 3D AOI pro pokročilou kontrolu. Tento přístup šetří čas a peníze a zároveň zlepšuje pokrytí vad.
· Výrobci mohou rychle a efektivně kontrolovat produkty a přizpůsobit metodu inspekce ke specifickým potřebám každé oblasti desky.
Hybridní systém Aoi Yamaha Motor ukazuje, jak tato technologie funguje v praxi. YRI-V integruje 2D a 3D inspekci s 4-směrovací úhlovou kamerou a 8-směrovacím 3D projektorem. Toto nastavení dosahuje špičkové inspekční rychlosti a přesnost. Systém vyniká při inspekci ultra-malých komponent a povrchových povrchů se zrcadlem, které jsou pro tradiční systémy AOI obtížné. Automatizace poháněná AI v YRI-V zjednodušuje tvorbu a ladění údajů o inspekcích. Provozovatelé potřebují méně specializované dovednosti, což usnadňuje používání systému. Hybridní přístup podporuje rychlou a přesnou kontrolu různých a komplexních složek PCB. Splňuje požadavky moderní produkce SMT, kde jsou desky menší, hustší a funkčnější než kdy předtím.
Tip: Hybridní systémy AOI pomáhají výrobcům vyvážit rychlost, náklady a přesnost kontroly. Poskytují praktické řešení pro 2D VS 3D AOI Challenge v dnešním elektronickém průmyslu.
Hybridní systémy AOI se stále vyvíjejí. Jakmile se PCB stávají složitějšími, budou tyto systémy hrát větší roli při zajišťování kvality a spolehlivosti produktu. Výrobci, kteří investují do hybridního AOI, získají flexibilitu při přizpůsobování své inspekční strategie s technologickým pokrokem.

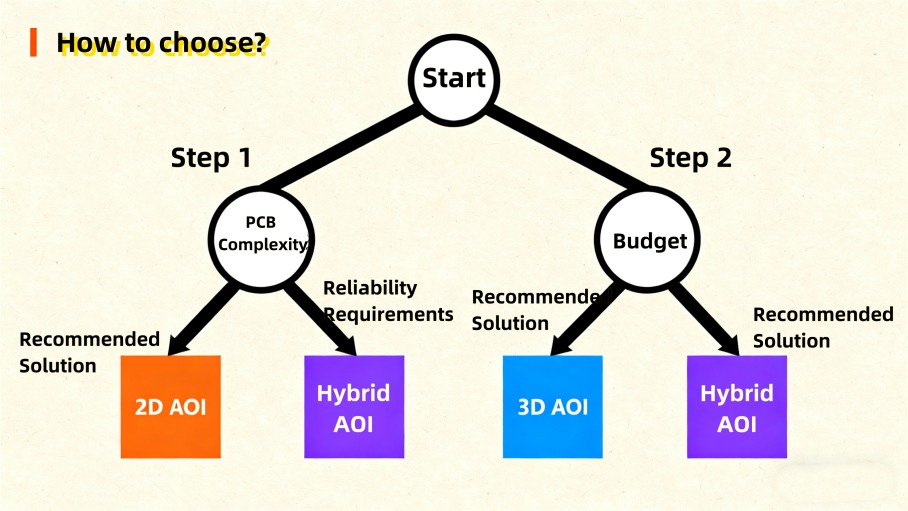

Složitost desky hraje ústřední roli při výběru správného systému AOI pro jakoukoli sestavu desky desky s plošným obvodem. Vzhledem k tomu, že se počet komponent, hustoty a použití pokročilých technologií balíků zvyšuje, výrobci potřebují údaje o inspekci, která je spolehlivá a opakovatelná. Jednoduché desky s většinou komponenty na povrchu těží z 2D AOI . Tyto systémy používají zobrazování shora dolů ke kontrole chybějících dílů a chyb pájení. Nabízejí rychlou kontrolu a úspory nákladů, což z nich činí ideální pro výrobu PCB s vysokým objemem.
Jak se však složitost zvyšuje, 2d Aoi čelí výzvám. Stíny, změny osvětlení a nedostatek informací o hloubce omezují jeho účinnost. Komplexní PCB často mají miniaturizované komponenty, husté rozložení a vícevrstvé vzory. V těchto případech se 3D AOI stává nezbytným. 3D AOI systémy používají více kamer nebo laserové technologie k zachycení dat výšky a objemu . To jim umožňuje detekovat defekty, jako je deformace, zvednuté vedení a problémy s koplanatou - problémy, které 2d Aoi nevidí.
Výrobci v průmyslových odvětvích, jako je automobilová a průmyslová elektronika, se spoléhají na 3D AOI pro komplexní desky. Tyto systémy poskytují komplexní údaje o měření, které splňují standardy IPC-610. To umožňuje včasné detekce procesu driftu a podporuje cíle nulového defektu.
AOI systém | Minimální složitost desky se obvykle zpracovává | Maximální složitost desky se obvykle zpracovává |
2d aoi | Jednodušší desky s inspekcemi na povrchu; účinné pro detekci chybějících komponent a chyb pájecí; upřednostňuje rychlost a efektivitu nákladů | Méně složité desky bez objemových nebo výškových vad; Obecně se nehodí pro vícevrstvé nebo vysoce hustotní desky |
3d aoi | Desky vyžadující objemovou kontrolu včetně měření výšky; Vhodné pro detekci komplexních vad, jako jsou zvednuté vodiče a kočárky | Položení desky s vysokou hustotou, vícevrstvé a komplexní rozložení desky vyžadující podrobnou detekci 3D defektů; Používá se v odvětví automobilové a průmyslové elektroniky |
Tip: Pro vysokou hustotu, vícevrstvé nebo miniaturizované PCB poskytuje 3D AOI přesnost měření a detekci defektů potřebnou pro spolehlivou kontrolu.
Požadavky na spolehlivost se liší napříč odvětvími a přímo ovlivňují výběr AOI. Odvětví, jako jsou automobilový průmysl, letecký a zdravotnická zařízení, vyžadují nejvyšší úroveň spolehlivosti produktu. V těchto oborech může i jedna vada vést k nákladným stažení nebo bezpečnostním problémům. Systémy AOI musí poskytovat konzistentní a přesné výsledky kontroly, aby splňovaly přísné standardy kvality.
Několik faktorů formuje spolehlivost při výběru AOI :
Faktor | Vysvětlení |
Typ inspekce | Určuje, zda AOI kontroluje na úrovni desky, komponenty nebo SMT, které odpovídají potřebám průmyslu. |
Rozlišení obrazu | Vysoké rozlišení je rozhodující pro detekci malých defektů běžných v odvětvích s vysokou relikovatelností. |
Rychlost inspekce | Musí odpovídat produkční stupnici; Vysoká propustnost je nutná bez chybějících vad. |
Automatizace | Automatizace snižuje lidskou chybu a podporuje konzistentní kvalitu v kritických průmyslových odvětvích. |
Přesnost a spolehlivost | Zásadní pro splnění přísných standardů a zajištění konzistence detekce vad. |
Integrace s jinými systémy | Bezproblémová integrace podporuje komplexní produkční linky typické v automobilovém/leteckém průmyslu. |
Podpora poprodejních prodejen | Průběžná podpora zajišťuje dlouhodobou spolehlivost v náročných odvětvích. |
Systémy AOI umožňují včasnou detekci poruch, což snižuje nákladné chyby výroby a zlepšuje spolehlivost elektronických zařízení. Pokročilé technologie AOI, včetně AI a 3D zobrazování, se přizpůsobují složitým návrhům PCB a nižších mírou vad. Například zařízení AOI může snížit míru vad z 2% na 0,5% automatizací inspekcí, které by jinak byly manuální a časově náročné. Toto zlepšení detekce defektů vede k vyšší spolehlivosti produktu a spokojenosti zákazníků.
Poznámka: Výběr správného systému AOI pro odvětví s vysokou relibilitou zajišťuje, že každá sestava desky s plošným obvodem splňuje nejpřísnější standardy kvality.
Při výběru mezi 2D a 3D systémy AOI rozpočet zůstává klíčovým zvážením. 2d AOI nabízí nižší počáteční investici a snížené náklady na údržbu. Tyto systémy vyhovují výrobcům zaměřeným na vysoce objem, nákladově citlivou na výrobu PCB. Poskytují rychlou kontrolu pro jednodušší desky a pomáhají společnostem kontrolovat výdaje.
3D AOI systémy vyžadují vyšší počáteční investici. K nákladům zvyšují pokročilé zobrazovací technologie a softwarové funkce. Údržba a školení provozovatele také zvyšují náklady. 3D AOI však přináší dlouhodobou hodnotu snížením míry vad a zlepšením spolehlivosti produktu. U komplexních PCB se investice do 3D AOI často vyplatí méně poruchami a méně přepracováním.
Výrobci by měli zvážit celkové náklady na vlastnictví proti výhodám zlepšené přesnosti inspekce. Výběr zařízení AOI na základě objemu výroby, složitosti produktu a cílů spolehlivosti zajišťuje, že systém splňuje požadavky na rozpočet i kvalitu. Správné školení a pravidelná údržba pomáhají maximalizovat návratnost investic.
Tip: Pro výrobce s omezenými rozpočty a jednoduchými deskami nabízí 2D AOI praktické řešení. Pro ty, kteří produkují komplexní elektroniku nebo vyžadují vysokou spolehlivost, může investice do 3D AOI vést k významným dlouhodobým úsporám.
Výběr systému AOI není jen o splnění dnešních potřeb inspekce. Výrobci musí také zvážit, jak budou jejich investice fungovat, jak se vyvíjí technologické a průmyslové požadavky. Elektronický průmysl se nadále pohybuje směrem k větší miniaturizaci, vyšší hustotě složek a přísnějším standardům kvality. Tyto trendy tlačí systémy AOI, aby poskytovaly přesnější, spolehlivější inspekce bohaté na dat.
2D systémy AOI se spoléhají na srovnání a kontrast obrazu. Tento přístup funguje dobře pro jednoduché desky, ale bojuje se složitými nebo miniaturizovanými komponenty. Výsledkem je, že 2d AOI často produkuje vyšší falešné míry volání a úniku. Systémy Quasi-3D nebo 2.5D nabízejí některá vylepšení, ale stále čelí podobným omezením. Naproti tomu skutečné 3D systémy AOI používají kontrolu založenou na měření. Poskytují přesné údaje o výšce komponenty, objemu pájeného kloubu a kočárku. To snižuje nepravdivá volání a útěky, pomáhá výrobcům optimalizovat procesy a přibližovat se k výrobě nulového defektu. Pro společnosti zaměřené na vysoce kvalitní výrobu má investice do 3D AOI často smysl, a to i s vyššími náklady na předem.
Níže uvedená tabulka shrnuje klíčové faktory, které ovlivňují AOI rozhodnutí o budoucnosti:
Aspekt | Shrnutí |
Řidiči | Miniaturizace, komplexní elektronika, poptávka po nulových defekčních produktech, růst automobilových/lékařských sektorů |
Výzvy | Vysoké počáteční náklady a složitost 3D AOI, potřeba specializovaného programování, probíhající aktualizace |
Příležitosti | Integrace AI/ML pro lepší detekci vad, rozšíření do pokročilého obalu, uživatelsky přívětivá rozhraní |
Budoucí trendy | Přechod na True 3D AOI, AI/ML pro prediktivní analýzu, inspekci inline v reálném čase, digitální integrace MES/ERP, zaměření na udržitelnost |
Regionální tržní trendy | Asie-Pacifik vede v objemu; Severní Amerika/Evropa se zaměřuje na vysoce hodnotné, vysoce reliability odvětví |
Investiční odůvodnění | 3D AOI snižuje falešná volání, poskytuje spolehlivá data, podporuje průmysl 4.0, nezbytný pro prémiovou výrobu |
TIP: Plánování výrobců do budoucna by mělo hledat systémy AOI, které podporují AI a strojové učení, integraci dat v reálném čase a kompatibilitu s digitálními výrobními systémy.
Vzhledem k tomu, že technologie AOI pokrokují, systémy s flexibilním softwarem, modulárním hardwarem a silnou podporou dodavatele se snadněji přizpůsobí novým požadavkům. Společnosti by také měly zvážit snadnost aktualizací softwaru, schopnost zpracovat nové typy komponent a integraci systému s datovými sítěmi v továrně. Výběr systému AOI připraveného na budoucnost pomáhá výrobcům zůstat konkurenceschopným se zvyšováním průmyslových standardů a očekávání zákazníků.
Výrobci by si měli vybrat 2D AOI pro efektivní a nákladově efektivní kontrolu jednoduchých sestav PCBA, zatímco 3D AOI vyhovuje komplexním deskám s přísnými požadavky na kvalitu . a sladění technologie AOI s inspekčními potřebami , složitost produktu a rozpočet zajišťuje optimální výsledky. Společnosti těží z konzultace s dodavateli AOI, provádění pokusů a přezkoumání kalibrace a podpory systému před dokončením rozhodnutí. Revize příručky pro srovnání a rozhodování pomáhá zajistit, aby zvolené řešení odpovídalo vyvíjejícím se požadavkům na výrobu.
2d AOI kontroluje desky pomocí plochých obrázků z jednoho úhlu. 3D AOI používá více úhlů a strukturovaného světla k měření výšky a objemu, což detekuje složitější defekty.
2d AOI nemůže detekovat skryté problémy pájecího kloubu. Kontroluje pouze viditelné povrchy. 3D AOI poskytuje hloubkové informace a může identifikovat skryté nebo objemové defekty.
2d AOI funguje nejlépe pro vysokorychlostní a vysokoobjemovou produkci. Nabízí rychlejší kontrolu a nižší náklady. 3D AOI se hodí pomalejší linky se složitými deskami.
3D systémy AOI potřebují větší údržbu a kalibraci. Jejich pokročilé kamery a software vyžadují pravidelné aktualizace. 2D systémy AOI mají jednodušší údržbu.
Systémy AOI zachycují defekty na začátku procesu. Zabraňují vadným deskám v pohybu vpřed. To snižuje přepracování, snižuje náklady a zvyšuje celkovou spolehlivost produktu.
Hybridní systémy AOI kombinují silné stránky 2D a 3D inspekce. Nabízejí flexibilní a komplexní pokrytí. Výrobci s rozmanitou složitostí desky často vidí silné výnosy z hybridních systémů.
Provozovatelé potřebují základní školení pro 2D AOI. 3D AOI a hybridní systémy vyžadují pokročilejší dovednosti, včetně kalibrace a využití softwaru. Mnoho prodejců poskytuje vzdělávací programy.
Většina moderních systémů AOI podporuje integraci s softwarem MES nebo ERP. To umožňuje sdílení dat v reálném čase a řízení procesů a podporuje iniciativy v oboru 4.0.
