ICT-D1200
I.C.T
smt coating machine for pcb
| Množství: | |
|---|---|
| Špičkový tryskový dávkovací stroj

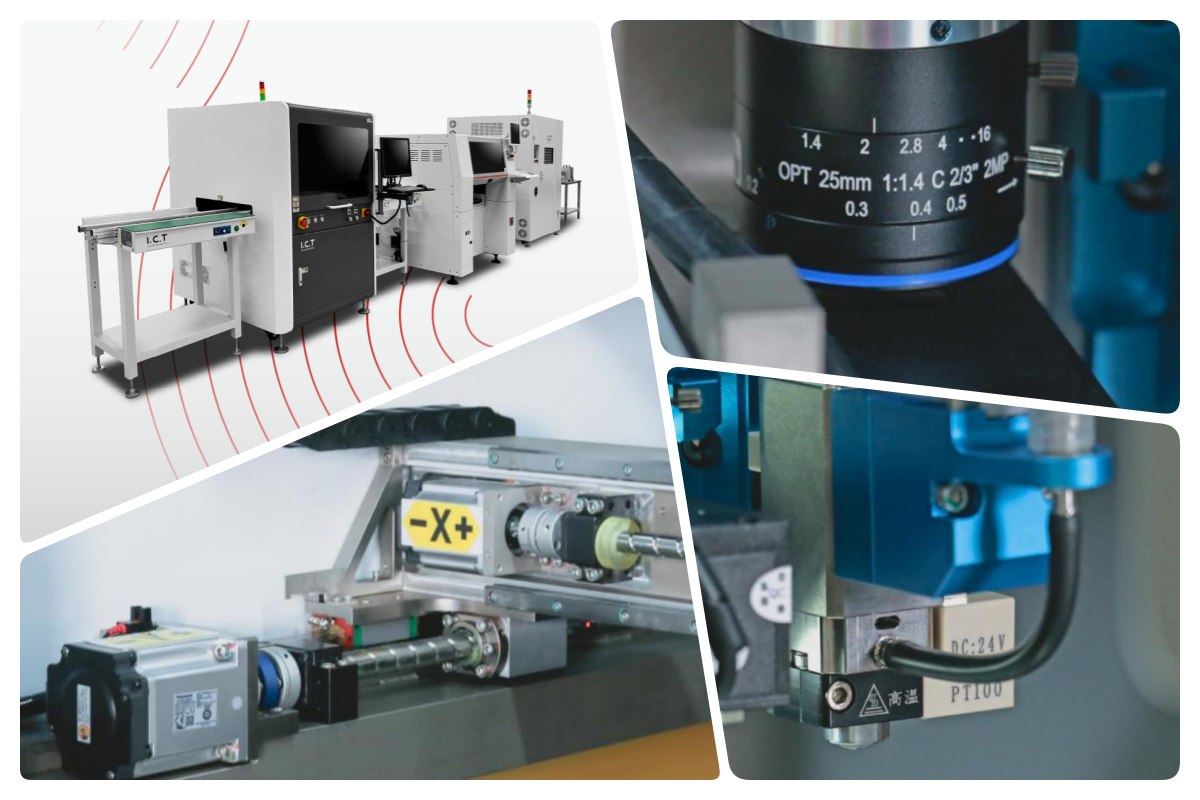

ICT Jet Dispensing Machine vyniká ve výrobě elektroniky svým spolehlivým výkonem a stručným designem. Efektivně zvládá montáž PCB, dávkování červeného lepidla SMT, čočky LED a lékařské produkty. Poháněno servomotory a brusnými šrouby, dosahuje vysoké opakovatelnosti a přesné kontroly lepidla. Vizuální polohovací systém koriguje body Mark a kompenzuje přesnost hran. Díky podpoře více typů lepidel a stříkaček se přizpůsobí různým potřebám. Online tryskový dávkovací stroj pro linku SMT se hladce integruje do výrobních linek a zvyšuje produktivitu. Naše široká servisní síť zajišťuje rychlou pomoc a optimalizaci procesů pro zákazníky po celém světě.
| Podrobné vlastnosti produktu
Tryskový dávkovač je vybaven vysoce přesným ventilem pro přesnou kontrolu množství lepidla. Poháněn servomotory a brusnými šrouby nabízí opakovatelnost dávkování. Podporuje různé specifikace lepidla se standardní funkcí předehřívání pro optimalizaci viskozity. To zajišťuje jednotný výstup lepidla a zlepšuje spolehlivost lepení. Vhodné pro červené lepidlo v SMT a jiných lepidlech, zabraňuje ucpávání díky vestavěnému čisticímu systému, takže je efektivní pro LED a lékařské aplikace.
Dopravník v tryskovém dávkovači používá antistatické pásy s nezávislými motory pro přesný přenos. Obsahuje unikátní nastavitelný doraz desky, aby se zabránilo odchylce PCB. Synchronní nastavení šířky pomocí brusných šroubů zaručuje rovnoběžnost kolejnic. To umožňuje flexibilní manipulaci se závažím DPS do 5 kg a přepravní rychlosti 300 mm/s. Podporuje více směrů, jako je L do R nebo R do L, a hladce zapadá do linek SMT pro hladký pracovní tok.
Vestavěný čisticí systém udržuje špičku ventilu čistou a zabraňuje vysychání nebo ucpávání lepidla. Automatické čištění jedním tlačítkem skončí během několika sekund. Přesná regulace teploty optimalizuje tok lepidla a udržuje výstup stabilní po celý den. Tyto jednoduché funkce výrazně zkracují denní dobu údržby a prodlužují životnost ventilu, takže tryskový dávkovací stroj běží déle s menším počtem zastávek.
Jet Dispensing Machine využívá PLC + průmyslové PC řízení pro vysokou stabilitu a snadné rozšíření. Splňuje bezpečnostní normy CE a odpovídá designu Průmyslu 4.0. Špičkové elektrické díly (servo Panasonic, relé Omron, spínač Schneider) zajišťují spolehlivý provoz 24/7. Systém podporuje připojení MES a budoucí upgrady, jako je 3D detekce nebo UV vytvrzovací moduly. Jednoduché rozhraní a software UFD usnadňují ovládání i novým pracovníkům.
| Specifikace
| Model | ICT-D450 | ICT-D600 (OBČEK) | ICT-D1200 (OBČEK) |
| Rozsah výdeje | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Hmotnost produktu | Max.4,5kg | ||
| Tloušťka produktu | Max.6 mm | ||
| Maximální rychlost | 2000 mm/s | ||
| Metodika vize | CCD | ||
| Čisticí systém | Auto | ||
| Rychlost vstřikovacího ventilu | 200 bodů/s | ||
| Přesnost dávkování | ±0,02 mm | ||
| Opakovaná přesnost | ±0,01 mm | ||
| Hmotnost | 650 kg | 750 kg | 950 kg |
| Dimenze | Š770*H1200*V1500mm | Š880*H1200*V1500mm | Š1590*H1200*V1500 mm |
| Seznam vybavení linky SMT
Automatický nakladač hladce podává desky. Jet Dispensing Machine kápne vysokou rychlostí přesné tečky nebo čáry lepidla. Zařízení pick & place pak přesně umístí komponenty nebo LED čočky na mokré lepidlo. Dále deska vstupuje do IR vytvrzovací pece nebo UV vytvrzovací pece, aby lepidlo během několika sekund zcela vytvrdlo. Nakonec stanice AOI kontroluje objem lepidla, polohu a kvalitu lepení.
| Název produktu | Účel v lince na dávkování lepidla |
|---|---|
| Stroj na dávkování lepidla | Poskytuje vysokorychlostní a ultra přesné dávkování lepidla |
| Konformní povlak | Aplikuje finální ochranný nátěr pro spolehlivost |
| Vyberte a umístěte stroj | Přesné umístění součástí na čerstvé lepidlo |
| Vyléčení trouby | Rychle vytvrzující lepidlo pomocí IR nebo UV technologie |
| Příběh úspěchu zákazníka
V Tádžikistánu poskytli dva ICT inženýři technickou podporu na místě zákazníkovi LED, který si zakoupil dvě kompletní linky SMT, jednu DIP linku, jednu lakovací linku, jednu dávkovací linku a jednu montážní linku LED žárovek. Video ukazuje, jak inženýři montují zařízení, školí zákaznický tým v provozu a údržbě a předvádějí výrobu různých LED produktů. Většina položek LED, od žárovek po panely, byla úspěšně vyrobena s vysokou přesností. Přednáška zdůrazňuje roli tryskového dávkovacího stroje při nanášení lepidla při montáži. Končí tím, že zákazník sdílí pozitivní zpětnou vazbu na bezproblémové nastavení a zlepšenou kvalitu výstupu.
| Profesionální školení a podpora
ICT nabízí komplexní poprodejní servis a školení pro zajištění hladkého provozu tryskového dávkovače. Naše globální síť zahrnuje prodejní a servisní střediska v různých zemích, která zajišťují instalaci, údržbu a odstraňování problémů. Inženýři poskytují praktická školení v oblasti softwaru, hardwaru a optimalizace procesů. Zaměřujeme se na rychlou odezvu, často do 24 hodin, abychom minimalizovali prostoje. Přizpůsobené programy pomáhají zákazníkům přizpůsobit Online Jet Dispensing Machine pro SMT Line jejich potřebám. Tato podpora buduje dlouhodobá partnerství, zvyšuje produktivitu a snižuje provozní náklady.
| Chvála zákazníka
Zákazníci chválí naše inženýry za jejich odbornost a trpělivost během instalací. Zdůrazňují spolehlivost a přesnost tryskového dávkovacího stroje při každodenním používání. Mnozí oceňují naše bezpečné balení, které zajišťuje bezpečné doručení bez poškození. Rychlé odpovědi na dotazy, často řešení problémů na dálku, budují důvěru. Celkově klienti zaznamenali, jak naše zařízení zvyšuje efektivitu a kvalitu produktů, což vede k vyšší spokojenosti.
| Naše certifikace
ICT je držitelem klíčových certifikací jako CE, RoHS a ISO9001, které zajišťují shodu s mezinárodními standardy. Máme také několik patentů na inovativní design v technologii dávkování. Tyto pověření odrážejí náš závazek k bezpečnosti, odpovědnosti za životní prostředí a řízení kvality. Ujišťují zákazníky, že tryskový dávkovací stroj splňuje přísné testy výkonu a životnosti.
| O nás a továrně
ICT je předním poskytovatelem řešení pro výrobu elektroniky s vlastním výzkumem, vývojem a výrobními zařízeními. Společnost byla založena v roce 2012 a má 89 zaměstnanců, včetně 20 inženýrů, na ploše 12 000 m². Náš registrovaný fond má hodnotu 30 milionů USD a jeho rychlý růst slouží více než 1 600 zákazníkům v 72 zemích. Továrna dodržuje přísné detekční procesy a robustní systém řízení kvality, aby byly zajištěny vysoké standardy. Pokrýváme SMT, DIP, lakovací a dávkovací linky po celém světě.
