SCM1-D
SAMSUNG
| Množství: | |
|---|---|
| Kompaktní řešení umístění SMT

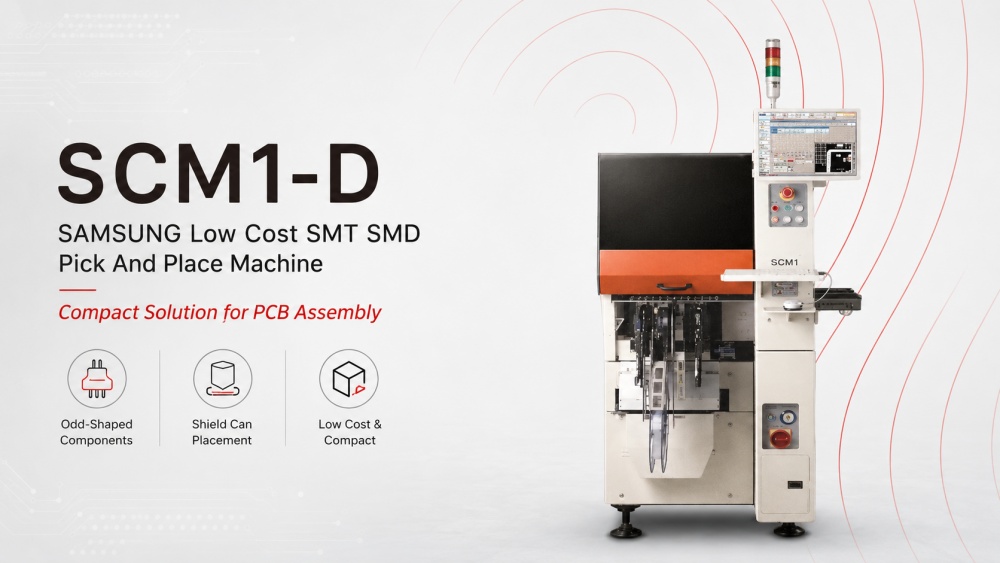

Nízkonákladový SMD SMD Pick And Place Machine SCM1-D SAMSUNG je navržen pro továrny na montáž desek plošných spojů, které potřebují tenké a praktické řešení pro umístění plechovek štítů a součástí zvláštního tvaru. Je vhodný pro zákazníky, kteří chtějí kompaktní stroj s flexibilní výrobní kapacitou a jednodušší obsluhou. Stroj podporuje kontrolu umístění plechovky, použití smíšeného podavače a volitelné řezání pásky. Jeho štíhlé tělo pomáhá zmenšit in-line plochu SMT, což je užitečné, když je omezený prostor v továrně. Jako nízkonákladový SMT Pick And Place Machine může SCM1-D pomoci továrnám zvládnout umisťování speciálních součástí bez investic do velkého vysokorychlostního montážního zařízení. ICT může také podporovat úplné plánování linek SMT, instalaci, školení a testování výroby.
| Představení modelu
Vysokorychlostní model: SM471Plus Chip Mounter
SM471Plus je vysokorychlostní osazovač čipů používaný ve výrobních linkách SMT pro stabilní a efektivní umístění součástí. Je vhodný pro továrny, které potřebují rychlé umístění součástek čipu, malých integrovaných obvodů a obecných dílů SMD. Ve srovnání s jednoduchým levným zařízením se SM471Plus více zaměřuje na rychlost, vyvážení linky a stabilní hromadnou výrobu. Může pracovat s tiskárnou pájecí pasty, SPI, přetavovací pecí, AOI a stroji pro manipulaci s PCB a vytvořit tak kompletní proces SMT. Pro zákazníky, kteří po zahájení práce s SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine potřebují vyšší výkon, lze SM471Plus považovat za vylepšenou možnost umístění pro větší výrobní potřeby.
Flexibilní středněrychlý model: SM481Plus Flexibilní držák
SM481Plus je flexibilní osazovací stroj SMT pro zákazníky, kteří potřebují rychlost i rozsah komponent. Zvládne různé SMD součástky a je vhodný pro smíšenou výrobu DPS. Tento model se často používá, když produktová řada zahrnuje spotřební elektroniku, řídicí desky, LED desky, napájecí desky nebo komunikační produkty. Jeho hodnota nespočívá pouze v rychlosti osazování, ale také ve stabilním chodu, snadnější výměně výroby a lepší adaptabilitě na různé modely DPS. Továrně, která používá SMD Pick And Place Machine pro montáž PCB, může SM481Plus pomoci zlepšit flexibilitu výroby. ICT může tento stroj spárovat se systémy tisku, kontroly, přetavení a manipulace s DPS podle procesu zákazníka.
Multifunkční držák SM482Plus
SM482Plus je multifunkční osazovací stroj určený pro širší aplikace součástek. Je vhodný pro továrny, které potřebují umístit různé typy komponent na stejnou výrobní linku. Tento model je užitečný, když zákazníci vyrábějí produkty se složitějšími kusovníky, většími součástmi nebo rozmanitějším designem desek. Podporuje stabilní umístění pro mnoho aplikací SMT a lze jej použít společně s dalšími stroji v kompletní řadě SMT. Pro zákazníky, kteří porovnávají SCM1-D s vybavením vyšší úrovně, je SM482Plus silnější volbou, když výroba vyžaduje větší flexibilitu a vyšší možnosti umístění. Může podporovat montáž PCB v elektronice, automobilových součástech, průmyslovém řízení a dalších výrobních oborech.
Řešení DECAN L2 Long Board
DECAN L2 je určen pro výrobu dlouhých DPS a velkých desek SMT. Je vhodný pro LED osvětlovací desky, dlouhé ovládací desky, automobilové osvětlovací desky, průmyslové desky a další produkty, které potřebují větší plochu pro umístění. Ve srovnání se standardními montážními prvky poskytuje DECAN L2 továrnám větší flexibilitu, když se délka PCB stane klíčovým požadavkem. Může pracovat s tiskárnami s dlouhými deskami, dopravníky, přetavovacími pecemi a stroji AOI a vytvořit tak kompletní výrobní linku. Pro zákazníky, kteří hledají zařízení SAMSUNG Pick and Place Machine nebo řešení Hanwha pro speciální velikosti desek, je DECAN L2 silnou volbou. ICT může pomoci navrhnout celou řadu na základě velikosti PCB, kapacity a uspořádání továrny.
| Specifikace
| Položka specifikace | SCM1-D |
|---|---|
| Název produktu | SCM1-D Pick And Place Machine |
| Typ stroje | Odd-Shaped Component Placer |
| Aplikace | Sestava PCB / Umístění plechovky / Umístění součástí lichého tvaru |
| Hlavní funkce | Umístění pro štítové plechovky a speciální tvarované součásti |
| Rychlost | 2 400 CPH, 1 vřeteno / 3 000 CPH, 2 vřetena |
| Struktura | 1 portál × 25 vřeten |
| Volitelná struktura | 1 portál × 1 vřeteno |
| Velikost PCB | Min. D50 × Š50 mm / Max. D295 × Š250 mm |
| Šířka stroje | 680 mm |
| Velikost součásti | 1005 ~ □45 mm, H15 mm |
| Rozpoznávání komponent | Rozpoznávání podsvícení |
| Inspekce umístění | Kontrola umístění plechovky |
| Produkční režim | Dvoupruhová smíšená výroba |
| Podpora povrchu PCB | Stejná výroba horního / spodního povrchu desky plošných spojů |
| Typ podavače | Kombinované použití elektrického podavače a pneumatického podavače |
| Hlava dávkovače | Jedna tryska a jeden dávkovač |
| Řezačka pásky | Vestavěná řezačka pásky, volitelná |
| Podavač štítků | Volitelný |
| Hlavní výhoda | Nízká cena, kompaktní velikost, flexibilní umístění součástí v lichém tvaru |
| Položka specifikace | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Typ stroje | Vysokorychlostní modulární montáž | Multifunkční modulární držák |
| Konfigurace | 20 vřeten × 2 portál | 6 vřeten × 2 portál |
| Rychlost umístění | 80 000 CPH | 60 000 CPH |
| Přesnost umístění | ±25 μm @ Cpk ≥ 1,0, Čip | ±40 μm @ Cpk ≥ 1,0, Čip / ±30 μm @ Cpk ≥ 1,0, IC |
| Rozsah komponent | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Rozměr stroje | D 890 × H 2 370 × V 1 930 mm | D 890 × H 2 370 × V 1 930 mm |
| Hlavní výhoda | Vysokorychlostní umístění čipových komponent | Flexibilní umístění smíšených komponent |
| Doporučená aplikace | Hromadná výroba malých čipových součástek | Výroba se širšími typy součástí a většími díly |
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Rychlost umístění (optimální) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Počet vřeten | 10 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (2 portály) |
| Přesnost umístění (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Přesnost umístění (IC) | ±50 um | ±30 um | ±30 um | ±25 um |
| Rozsah komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, až □55 mm opt.) |
| Maximální velikost PCB (standardní) | Rozměr 510 x 460 mm | 460 x 400 mm | Rozměr 740 x 460 mm | Rozměr 510 x 460 mm |
| Maximální velikost PCB (volitelné) | Rozměr 610 x 460 mm | 1 500 x 460 mm | 1 200 x 510 mm | Až 1200 x 460 mm |
| Kapacita podavače (8 mm) | 120 ea | 120 ea | 120 ea | 120 ea |
| Systém vidění | Létající vize | Jevištní vize | Jevištní vize | Létající vize |
| Další produkty související s SMT
ICT poskytuje kompletní vysoce kvalitní SMT linky mimo SMT pick and place machine . Naše kompletní řešení výroby PCBA zahrnují vakuové nakladače pro automatické tiskárny pájecí pasty , pro přesné aplikace, vícezónové reflow pece pro silné pájení a pokročilé systémy AOI pro detekci defektů. Tyto stroje spolupracují hladce v těsných, efektivních liniích. Toto nastavení poskytuje vysoký výnos, nízkou cenu a spolehlivý výkon pro náročná průmyslová odvětví, jako je automobilový průmysl, lékařství, osvětlení a spotřební elektronika. Desky jsou připraveny pro použití v reálném světě. Nabízíme kompletní plánování a podporu pro vytvoření vašeho ideálního produkčního systému SMT.
Nízkonákladový SMD SMD Pick And Place Machine SCM1-D SAMSUNG lze použít společně s dalšími výrobními stroji SMT k vytvoření kompletnějšího procesu montáže PCB. ICT může poskytnout zavaděč SMT, automatickou tiskárnu šablon, stroj SPI, dopravník PCB, montážník SMT, přetavovací pec, inspekční stroj AOI, router PCB a stroj na čištění PCBA. Tyto stroje pokrývají proces od vkládání desek plošných spojů, tisku pájecí pasty, kontroly pasty, umístění součástek, pájení, optické kontroly, depanelování a čištění. V továrnách, které používají SCM1-D pro umístění plechovek štítu nebo součástek lichého tvaru, musí být příslušné vybavení pečlivě přizpůsobeno. Dobrá linka SMT je jako tým: jeden stroj nemůže nést celou hru sám.
| Název produktu | Účel v řadě SMT |
|---|---|
| Výrobní linka SMT na klíč | Turecko Plně automatizovaná sledovatelná high-end linka SMT. |
| Nakladač zásobníků SMT | Automaticky načte holé PCB do linky. |
| Automatická šablonová tiskárna PCB | Tiskne pájecí pastu na destičky PCB přesně. |
| Automatický osazovač čipů SMT | Přesně montuje součástky na desky plošných spojů. |
| SMD reflow pec | Roztaví pájku a vytvoří pevné spoje. |
| Zařízení pro kontrolu PCB | Inspekční zařízení SMT, jako je AOI, SPI, rentgen a inspektor šablon. |
| Zařízení pro sledovatelnost | Zaznamenává a sleduje výrobní data jako laserový značkovací stroj PCBA |
| Video o úspěchu zákazníka
ICT poskytlo technickou podporu pro zákazníka v Uzbekistánu, který vybudoval velkou továrnu na výrobu elektroniky pro základní desky počítačů, SSD, paměťové produkty a související elektronické produkty. Od rané fáze projektu až po instalaci, ladění a testování výroby tým ICT úzce spolupracoval se zákazníkem, aby pomohl hladce fungovat linky SMT i DIP. Řada SMT zahrnovala tiskárnu šablon ICT-5151, čtyři osazovací stroje SMT, přetavovací pece řady Lyra, systémy pro manipulaci SPI, AOI a PCB. DIP linka zahrnovala ruční vkládací linku, JUKI lichý vkládací stroj, vlnovou páječku ICT-Acrab350 a dopravníkový systém. Po otestování zákazník poskytl pozitivní zpětnou vazbu na služby ICT, rychlost odezvy a kvalitu zařízení.
| Servis a podpora školení
ICT poskytuje plnou podporu zákazníkům, kteří si vyberou SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine nebo kompletní výrobní linku SMT. Před dodáním může náš tým pomoci zkontrolovat velikost PCB, typ součásti, výrobní kapacitu, prostor továrny a procesní tok. Po dodání zařízení mohou inženýři ICT podporovat instalaci, seřízení stroje, nastavení softwaru, výuku programů, testování výroby a školení operátorů. U SCM1-D může školení zahrnovat nastavení umístění štítové plechovky, použití podavače, kontrolu umístění, možnost odstřihu pásky, každodenní údržbu a základní odstraňování problémů. Pomáháme také zákazníkům pochopit, jak SCM1-D funguje s tiskárnami, dopravníky, SPI, AOI, přetavovacími pecemi a dalšími SMT stroji.
| Zpětná vazba od zákazníků
Mnoho zákazníků volí ICT, protože podporujeme nejen dodávky zařízení, ale také skutečný provoz továrny. Během zahraničních projektů zákazníci často chválí naše inženýry za jasné školení, trpělivou komunikaci a rychlé řešení problémů. Poskytují také pozitivní zpětnou vazbu na kvalitu stroje, stabilní testování, pečlivé balení a rychlou odezvu po prodeji. Pro projekty SMT je rychlá podpora velmi důležitá, protože jeden problém se strojem může ovlivnit celou linku. ICT udržuje úzkou komunikaci se zákazníkem během instalace, zkušební výroby a rané sériové výroby. Zákazníkům, kteří si vyberou stroj na výběr a umísťování součástí odd-Shaped, pomáhá tato podpora snížit riziko projektu a umožňuje mnohem hladší spuštění výroby.
| Certifikace a standardy
ICT se zaměřuje na bezpečnost výrobků, kontrolu kvality a dlouhodobou spolehlivost. Naše zařízení a řešení linek SMT mohou podporovat běžné certifikační požadavky, jako jsou CE, RoHS, ISO9001 a související patentové dokumenty. Tyto certifikáty pomáhají zákazníkům vyhodnotit bezpečnost zařízení, řízení výroby a řízení kvality ve výrobě. Před odesláním ICT zkontroluje provoz stroje, elektrický výkon, vzhled, příslušenství a ochranu obalu. Pro zámořskou přepravu je také velmi důležité stabilní balení, protože stroj musí po přepravě na dlouhé vzdálenosti bezpečně dorazit. Ať už si zákazník vybere SCM1-D, stroj na umisťování plechovek Shield nebo kompletní výrobní linku SMT, ICT se před dodáním řídí přísnými testovacími a kvalitativními procesy.
| O ICT společnosti a továrně
ICT je komplexní poskytovatel řešení SMT pro továrny se zkušenostmi v oblasti SMT, DIP, povlakování, dávkování, pájení, kontroly a zařízení pro manipulaci s PCB. Máme vlastní výzkumné a vývojové, výrobní, inženýrské a servisní týmy. V průběhu let se ICT rychle rozrostlo a obsluhovalo více než 1 700 zákazníků ve více než 80 zemích. Naše továrna před odesláním dodržuje přísné řízení kvality a procesy testování strojů. Zákazníkům, kteří budují novou továrnu na montáž desek plošných spojů, může ICT poskytnout výběr strojů, uspořádání linek, plánování procesů, instalaci, školení a dlouhodobou technickou podporu. S SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine mohou zákazníci vytvořit flexibilnější proces SMT pro umístění speciálních komponent.
