ICT-SS540
I.C.T
| Množství: | |
|---|---|

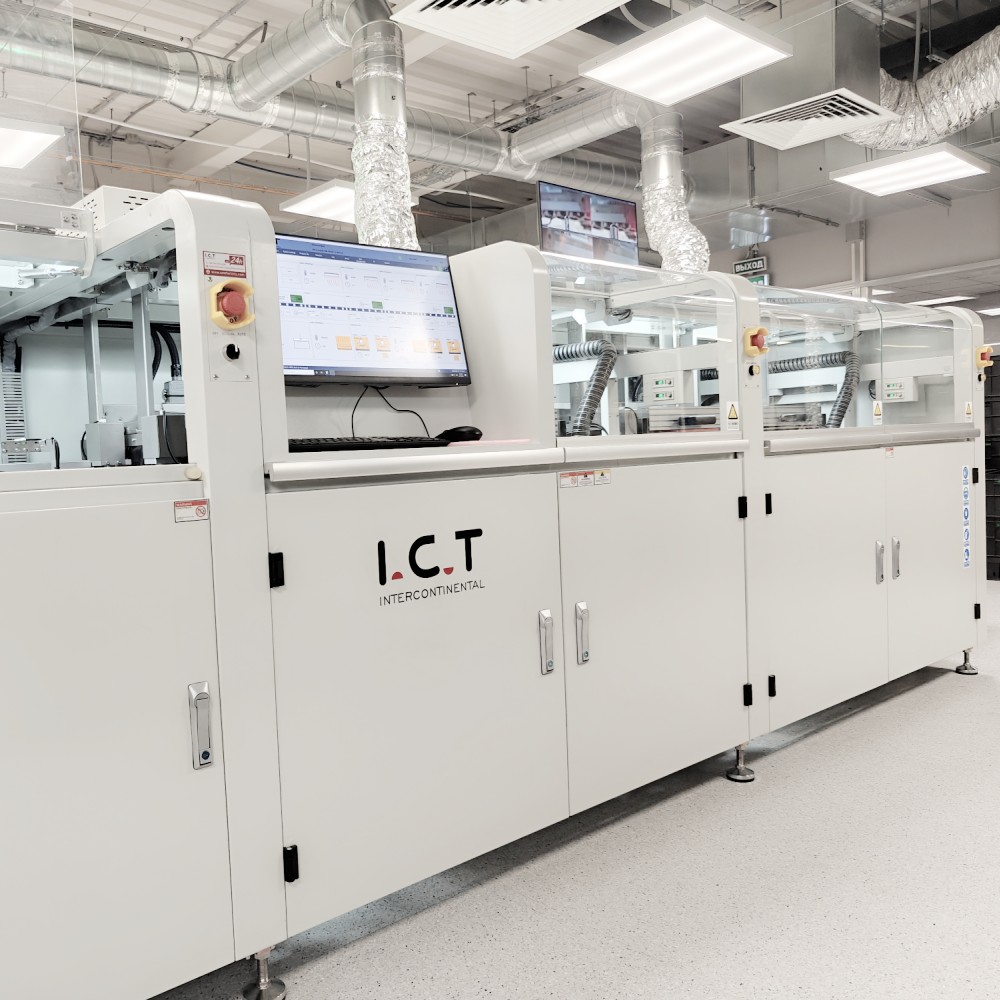

| Selektivní vlnová páječka pro PCB s přehledem CE
ICT On-line selektivní vlnová páječka SS530/550 je vysoce výkonné řešení navržené a sestavené v Číně, certifikované CE pro bezpečnost a kvalitu. Tento selektivní vlnový pájecí stroj pro PCB s CE má pevnou desku PCB a pohyblivou stříkací/pájecí platformu, ideální pro velkoobjemové procesy. S plnou PC kontrolou umožňuje snadné nastavení teploty pájky, typu tavidla a teploty N2, což zajišťuje vynikající sledovatelnost. ICT, postavené na základě více než 25 let zkušeností, slouží více než 1600 zákazníkům v 72 zemích a nabízí spolehlivé vybavení, které zvyšuje efektivitu výroby. Titanový pájecí hrnec a německé tryskové ventily poskytují stabilitu, což z něj činí důvěryhodnou volbu pro světové výrobce.
| Seznam vybavení linky DIP
Selektivní vlnová páječka pro PCB s CE je vybavena systémem přesného nanášení tavidla s německým vysokofrekvenčním pulzním vstřikovacím ventilem. Tato technologie poskytuje malé tečky s tokem s obsahem pevných částic menším než 10 %, což zajišťuje přesnou a čistou aplikaci. Tryska namontovaná na platformě XY s opakovací přesností 0,02 mm minimalizuje odpad a zvyšuje kvalitu pájení. Tento systém, podporovaný tlakovou nádobou a pneumatickými komponenty SMC, udržuje stabilní dodávku tavidla, díky čemuž je ideální pro komplexní úlohy pájení desek plošných spojů.
Efektivní optimalizace předehřívání je vynikající vlastností tohoto selektivního vlnového pájecího stroje. Systém je vybaven nastavitelným spodním předehříváním a IR ohřívačem nahoře, maximalizuje oblast předehřívání pro rovnoměrné rozložení tepla. Všestranný design z vysokoteplotní bavlny zajišťuje teplotní stabilitu, zatímco design zásuvného modulu pro údržbu umožňuje servis bez nářadí. Toto nastavení zkracuje dobu zahřívání na přibližně 15 minut, což zvyšuje produktivitu výroby desek plošných spojů.
Pájecí systém v selektivní vlnové páječce pro PCB vyniká pokročilou technologií. Švédské čerpadlo PRECIMETER udržuje stabilní pájecí vlnu se softwarem, který řídí teploty a průtok N2. Nerezový hrnec s antikorozním povlakem se rychle zahřívá, zatímco N2 snižuje tvorbu strusky pro čisté spoje. Zvládá složité PCB s vysokou spolehlivostí.
Odolná konstrukce převodu této selektivní vlnové páječky využívá speciální profily materiálů a třídílný válečkový systém pro stabilitu. Zesílené přizpůsobené kolejnice podporují zatížení až 20 kg, přičemž systém bočních a horních svorek PCBA zajišťuje stabilitu desky. Japonský motor a pneumatické komponenty zvyšují spolehlivost, zatímco přepravní nárazníková zóna zabraňuje kolizím, což z něj činí robustní volbu pro dlouhodobé výrobní využití.
Spolehlivé integrace řízení je dosaženo pomocí špičkového sběrnicového systému s modulem PLC+ v tomto selektivním vlnovém pájecím stroji pro PCB s CE. Toto nastavení zajišťuje stabilitu a škálovatelnost, splňuje standardy CE a podporuje návrhy Průmyslu 4.0. Globální vysoce kvalitní elektrické díly a síťové kabely Cat-6 poskytují rychlou komunikaci a citlivé reakce, což umožňuje přesnou kontrolu nad všemi parametry pájení pro konzistentní výkon.
Uživatelsky přívětivé provozní rozhraní selektivního vlnového pájecího stroje obsahuje režim řízeného programování s rychlým programováním CCD a automatickou identifikací trysek. Podporuje více jazyků, jako je čínština, angličtina a japonština, s vizualizací dat v reálném čase a jedním tlačítkem přepínání na monitorování CCD. Tento intuitivní design v kombinaci s programováním obrázků a inteligentním ověřováním souřadnic zjednodušuje ovládání a zvyšuje efektivitu pro všechny uživatele.
| Specifikace
| On-line selektivní vlnový páječ | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulární online | Sprej + předehřívání a pájení | Stříkání + předehřívání + pájení | Stříkání + předehřívání + pájení + pájení | Stříkání + předehřívání + pájení + pájení + pájení |
| Páječkový systém | ||||
| Množství trysek | 1 | 1 | 2 | 3 |
| Množství pájky | 1 sada | 1 sada | 2 sada | 3 sada |
| Dvojitý hrnec (volitelné) | N/a | Volba | Volba | Volba |
| Síla pájky | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Skladovací nádrž na toky | 1L | 1L | 2L | 2L |
| Podpora toku | Alarm toku, automatický | |||
| Stříkání trysky | Německo Jet Valve (bodové a liniové postřikování) 1 sada | |||
| Velikost stříkací trysky | 130um (180um, možnost 210um) | |||
| Rychlost stříkání | 0 ~ 20 mm/s | |||
| Rychlost pohybu rozprašovací trysky | 0 ~ 400 mm/s | |||
| Předehřívací systém | ||||
| Režim předehřívání | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR |
| Předehřívací oblast | D500*Š500mm | D500*Š500mm | D500*Š500mm | D500*Š500mm |
| Předehřívací zóna | Horní horký vzduch: 2, spodní IR: 1 | |||
| Výkon spodního předehřívání | Max.12kw | |||
| Top předehřívací výkon | Max.6kw | |||
| Doba zahřívání | Cca 15 minut (nastavení 150℃) | |||
| Režim ovládání | PC + PLC | |||
| Přepravní systém | ||||
| Velikost PCB (s držákem) | 120*60~500*500mm | |||
| Výměna PCB | Online | |||
| Vůle desky plošných spojů | 120 mm | |||
| Výška transportu | 900 ± 20 mm | |||
| Šířka transportu | 60 ~ 500 mm | |||
| Rozměr: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Hmotnost | Cca: 800 kg | Cca: 1200 kg | Přibližně: 1300 kg | Cca: 1500 kg |

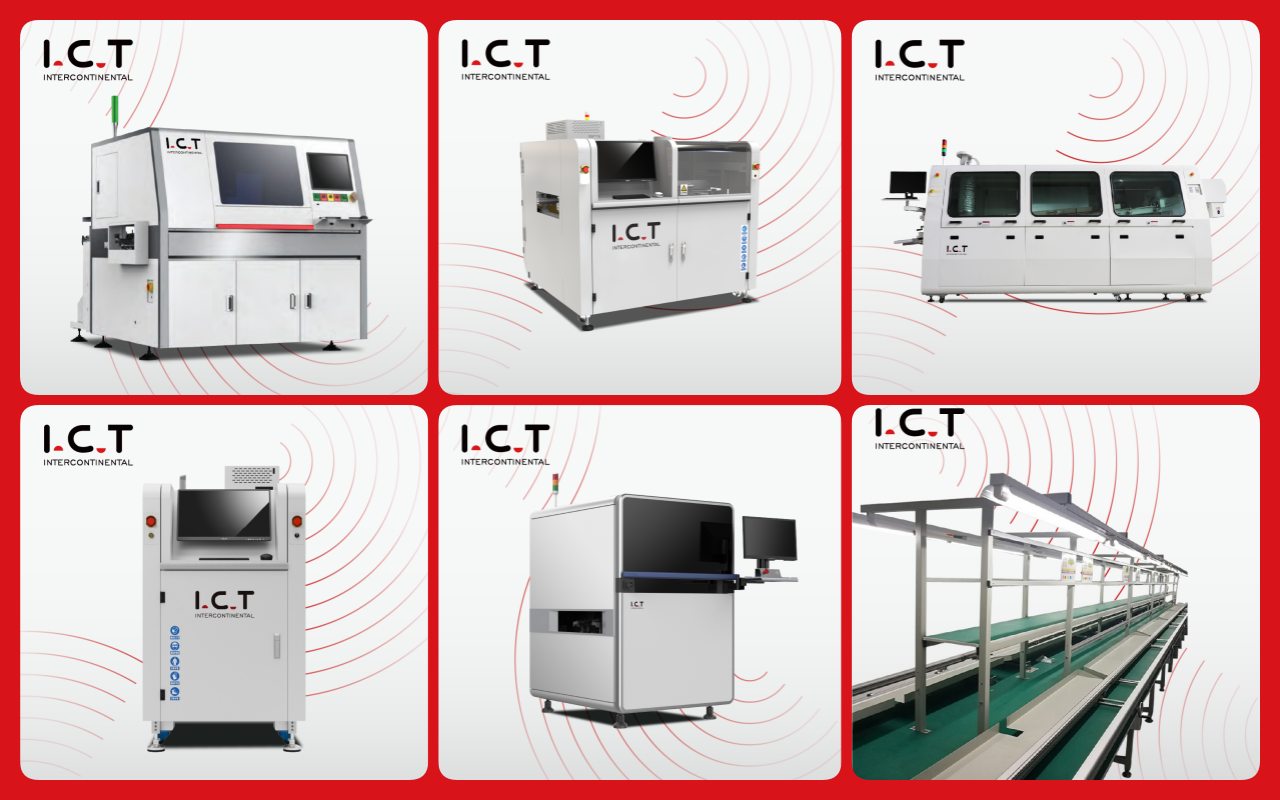

| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
Inženýři ICT cestovali do Mexika, aby poskytovali technickou podporu více klientům a poskytovali služby pro lakovací linky, vlnové pájecí stroje Acrab350/Acrab450 a selektivní pájecí stroj SS540. Jeden klient, výrobce automobilové elektroniky používající Acrab350, vyrobil dva různé typy PCBA s jedinečnými přípravky, které předvedly flexibilitu stroje. Náš tým zajistil bezproblémovou instalaci a optimalizovaný výkon splňující vysoké standardy klienta. Video s pozitivní zpětnou vazbou od klienta selektivního pájení zdůrazňuje jejich spokojenost se spolehlivostí a účinností SS540, což odráží závazek ICT poskytovat globální podporu a kvalitní služby.
| Profesionální servis a školení
ICT nabízí komplexní servis a školení pro náš selektivní vlnový pájecí stroj pro DPS s CE. Náš tým zajišťuje instalaci, údržbu a technickou podporu pro zajištění hladkého provozu. Školení pokrývají nastavení stroje, úpravy parametrů a odstraňování problémů, což operátorům pomáhá maximalizovat efektivitu. S více než 25 lety zkušeností podporujeme zákazníky po celém světě a nabízíme dlouhodobý růst prostřednictvím pravidelných aktualizací a optimalizace procesů. Naším cílem je poskytovat řešení s nulovým rizikem a zajistit, aby vaše výrobní linka běžela bez starostí.
| Chvála zákazníka
Zákazníci milují náš selektivní vlnový pájecí stroj pro PCB s CE pro jeho vynikající výkon. Chválí naše inženýry za jejich odbornou instalaci a schopnosti rychlého řešení problémů. Spolehlivost zařízení a kvalita pájení získávají vysoké známky, zatímco odolný obal zajišťuje bezpečné dodání. Klienti také oceňují naši rychlou reakci na problémy, díky nimž je ICT důvěryhodným partnerem v jejich výrobním procesu.
| Průmyslové certifikace
Selektivní vlnový pájecí stroj ICT pro PCB s CE je certifikován podle norem CE, RoHS a ISO9001, což zajišťuje špičkovou bezpečnost a kvalitu. Jsme také držiteli několika patentů pro naše inovativní návrhy, což odráží náš závazek k dokonalosti. Tyto certifikace zaručují, že naše produkty splňují globální výrobní požadavky a poskytují zákazníkům spolehlivá a ekologická řešení.
| O ICT společnosti a továrně
ICT je předním poskytovatelem řešení pro výrobu elektroniky s více než 25 lety zkušeností. Naše továrna se sídlem v Dongguanu v Číně má rozlohu 12 000 m² a zaměstnává 89 zaměstnanců, včetně 20 inženýrů. Zabýváme se výzkumem, vývojem a výrobou interně a obsluhujeme více než 1600 zákazníků v 72 zemích. Náš rychlý růst a přísné systémy kontroly kvality zajišťují vysoké standardy. S registrovaným fondem ve výši 30 milionů USD udržujeme robustní systém řízení kvality a dodáváme spolehlivé selektivní vlnové pájecí stroje po celém světě.
