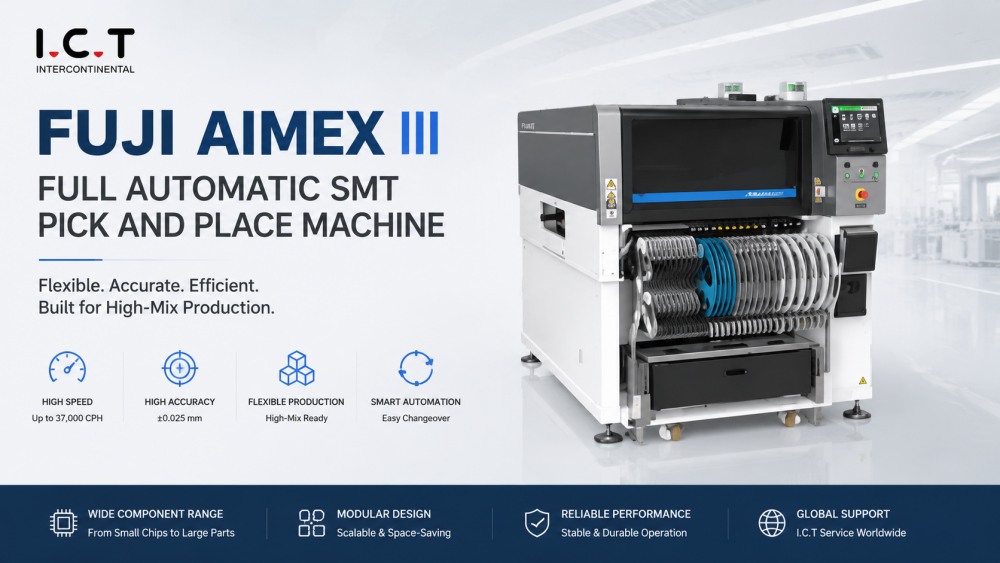

| Inteligentní SMT platforma FUJI AIMEX III
FUJI AIMEX III Smt Pick And Place Machine je navržen pro vysoce mixovaná a vysoce flexibilní SMT výrobní prostředí. Je široce používán v průmyslových odvětvích, která vyžadují častou výměnu produktů a složitou montáž PCB, jako je EMS, automobilová elektronika a průmyslové řídicí systémy. Tento systém poskytuje stabilní výkon a inteligentní řízení výroby pro moderní továrny.
Jako klíčový FUJI Pick and Place Machine, FUJI AIMEX III Smt Pick And Place Machine integruje pokročilou modulární architekturu, která výrobcům umožňuje konfigurovat výrobní linky na základě skutečných továrních požadavků. Funguje hladce v rámci celé výrobní linky SMT včetně tiskárny, SPI, přetavovací pece a systémů AOI. ICT poskytuje plnou podporu řešení SMT na klíč včetně instalace, školení a poprodejního servisu.
| Vlastnosti produktu
Zařízení FUJI AIMEX III Smt Pick And Place Machine je navrženo pro produkční prostředí s vysokým mixem, kde se modely produktů často mění. Podporuje rychlé přepínání mezi různými typy PCB a rozložením komponent. Díky této flexibilitě je ideální pro továrny EMS a zakázkovou výrobu elektroniky. Systém snižuje prostoje a zlepšuje odezvu výroby, což pomáhá výrobcům rychle se přizpůsobit požadavkům trhu při zachování stabilní kvality výstupu.
FUJI AIMEX III Smt Pick And Place Machine se vyznačuje modulární strukturou, která umožňuje továrnám snadno upravit výrobní kapacitu. Různé moduly lze konfigurovat v závislosti na požadavcích výroby, takže je vhodný jak pro malosériovou, tak pro velkosériovou výrobu. Tento modulární design zlepšuje škálovatelnost a umožňuje budoucí upgrady bez výměny celého systému, což zákazníkům snižuje dlouhodobé investiční náklady.
FUJI AIMEX III Smt Pick And Place Machine zajišťuje stabilní a přesné umístění součástek i pro složité návrhy PCB. Díky pokročilému rozpoznávání zraku a inteligentním řídicím systémům snižuje chyby umístění a zlepšuje výnos. Tento FUJI Pick and Place Machine je navržen tak, aby udržoval vysokou přesnost během nepřetržitého provozu, takže je vhodný pro pokročilou elektroniku, jako jsou automobilová a komunikační zařízení.
FUJI AIMEX III Smt Pick And Place Machine se hladce integruje do kompletní výrobní linky SMT. Spolupracuje se šablonovými tiskárnami, kontrolními systémy SPI, přetavovacími pecemi a stroji AOI a vytváří plně automatizovaný výrobní systém. Tato integrace zlepšuje efektivitu výroby a snižuje manuální zásahy. Systém zajišťuje hladký tok dat a monitorování v reálném čase pro aplikace smart factory.
Pick And Place Machine FUJI AIMEX III Smt je navržen pro dlouhodobý průmyslový provoz s vysokou spolehlivostí. Udržuje stabilní výkon i za podmínek nepřetržité výroby. Tento FUJI SMT Pick And Place Machine snižuje požadavky na údržbu a zajišťuje konzistentní kvalitu výstupu. Je to spolehlivé řešení pro globální výrobce elektroniky, kteří hledají stabilní SMT výrobní kapacitu.
| Specifikace
Základní specifikace | |
Velikost PCB (LXW) | 48 x 48 mm až 774 x 610 mm (dvojitý dopravník)* |
Kapacita podavače | Až 130 (8 mm páska) |
Přesnost umístění | H24G: +/-0,025 mm (standardní režim) / +/-0,038 mm (režim priority produktivity, ve vývoji) (3sigma) cpk≥1,00 |
Rozměry stroje | D: 1280 mm, Š: 2656 mm, V: 1556 mm |
Umístění hlav | |||||
H24G | H08M | H02F | H01 | Z | |
Množství trysek | 24 | 8 | 2 | 1 | 1 |
Propustnost (cph) | 37 000 cph (režim priority produktivity, ve vývoji) | 13000 | 7300 | 4200 | 3000 |
Velikost dílu (mm) | 03015 mm až 5 x 5 | 0603 (0201') až 45 x 45 | 1608 (0603') až 74 x 74 (32 x 180) | 1608 (0603') až 74 x 74 (32 x 180) | |
Kontrola přítomnosti dílu | ○ | ○ (H08MQ) | ○ | x | |
Dodávka dílů Páska | ○ | ○ | ○ | ○ | |
Držet | x | ○ | ○ | ○ | |
Zásobník | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Množství trysek | 12 | 4 | 1 | |
Propustnost (cph) | 27 000 | 12000 | 5800 | |
Velikost dílu (mm) | 0402 (01005') až 12,5 mm diagonálně a Y je 7,5 mm nebo méně | 1608 (0603') až 15 x 15 | 1608 (0603') až 74 x 74 (32 x 100) | |
Přesnost umístění | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Kontrola přítomnosti dílu | o | x | o | |
Dodávka dílů | Páska | o | o | o |
Držet | x | o | o | |
Zásobník | x | o | o | |
*Kontaktujte ICT pro konkrétní provozní podmínky a podrobné specifikace.
| Seznam vybavení linky SMT
Naše montážní linka SMT obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
FUJI AIMEX III Smt Pick And Place Machine je základní součástí kompletního produkčního systému SMT. Spolupracuje s nakladačem SMT, tiskárnou pájecí pasty, kontrolním systémem SPI, reflow pecí, kontrolním systémem AOI a zařízením pro manipulaci s PCB. Tato kombinace zajišťuje plně automatizovaný výrobní tok od naložení desky plošných spojů až po konečnou kontrolu. ICT poskytuje kompletní řešení SMT line pro globální zákazníky, pomáhá budovat efektivní a inteligentní továrny.
| Video o úspěchu zákazníka
ICT úspěšně dokončilo instalaci a školení kompletní výrobní linky SMT v Alžírsku na výrobu mobilních telefonů. Výrobní linka zahrnuje SMT nakladač, šablonovou tiskárnu ICT-4034, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, přetavovací pec Lyra 733, systém AI-5146 AOI a zařízení pro manipulaci s PCB.
Během jednoho měsíce podpory na místě naši inženýři zajistili instalaci, ladění a školení operátorů. FUJI AIMEX III Smt Pick And Place Machine hrál klíčovou roli při dosahování stabilního výkonu výroby s vysokým obsahem směsi. Zákazník úspěšně zahájil sériovou výrobu a poskytl pozitivní zpětnou vazbu na stabilitu zařízení a technickou podporu ICT.
| Servis a podpora školení
ICT poskytuje plnou globální podporu pro FUJI AIMEX III Smt Pick And Place Machine včetně instalace, programování, ladění a školení operátorů. Naši inženýři podporují zákazníky na místě i online, aby zajistili rychlé spuštění výroby. Školení pokrývá obsluhu strojů, údržbu a optimalizaci procesů SMT. To pomáhá zákazníkům rychle zvládnout FUJI AIMEX III Smt Pick And Place Machine a dosáhnout stabilní efektivity výroby v reálném továrním prostředí.
| Chvála zákazníka
Zákazníci vysoce uznávají FUJI AIMEX III Smt Pick And Place Machine pro jeho flexibilitu a stabilní výkon. Mnoho zákazníků zdůrazňuje jeho schopnost zvládnout výrobu s vysokým obsahem směsi s rychlou účinností přechodu. Oceňují také odbornou instalaci a školení ICT inženýrů. Bezpečné balení, rychlá odezva a spolehlivá technická podpora dále zvyšují důvěru zákazníků v řešení FUJI SMT a schopnost globálních služeb ICT.
| Naše certifikace
Zařízení ICT včetně FUJI AIMEX III Smt Pick And Place Machine splňuje mezinárodní standardy, jako jsou CE, RoHS, ISO9001 a několik patentovaných technologií. Každý FUJI Pick and Place Machine prochází před odesláním přísným testováním, aby byl zajištěn stabilní výkon. Tyto certifikace zaručují bezpečnost, spolehlivost a dlouhodobé průmyslové využití pro globální zákazníky vyrábějící elektroniku.
| O ICT a továrně
ICT je globální poskytovatel řešení SMT s více než 20 lety zkušeností v oboru. Obsloužili jsme více než 1 700 zákazníků ve více než 80 zemích. Naše společnost integruje výzkum a vývoj, výrobu a technické služby, aby mohla dodávat kompletní řešení výrobních linek SMT. Díky silným inženýrským schopnostem pomáháme zákazníkům budovat chytré, flexibilní a efektivní továrny SMT pomocí zařízení, jako je FUJI AIMEX III Smt Pick And Place Machine.
