Výběr SMT výrobní linky pro výrobu LED osvětlení není jen nákup zařízení – je to dlouhodobé výrobní rozhodnutí, které přímo ovlivňuje spolehlivost produktu, konzistenci světla a provozní náklady.
Mnoho výrobců LED zpočátku předpokládá, že montáž LED PCB je jednodušší než u spotřební elektroniky kvůli relativně malé rozmanitosti komponent. Ve skutečnosti LED osvětlení představuje jedinečnou sadu výzev: dlouhé a tenké desky plošných spojů, přísné tepelné požadavky, citlivost na konzistenci pájení a vysoká očekávání dlouhodobé stability. Špatně nakonfigurovaná linka SMT může běžet přijatelně v rané výrobě, ale po měsících provozu postupně vede k odchylce barev, předčasnému úbytku světla nebo rostoucí rychlosti přepracování.
Tento článek poskytuje praktického, inženýrsky orientovaného průvodce výběrem správné výrobní linky SMT pro výrobu LED osvětlení – se zaměřením na stabilitu, konzistenci, škálovatelnost a kontrolu nákladů spíše než samotnou rychlost.
Pro výrobce plánující dlouhodobý růst není výběr správné konfigurace výrobní linky LED SMT pouze o aktuálních výstupních cílech, ale také o zajištění stabilní kvality, konzistentního výkonu a škálovatelnosti pro budoucí upgrady produktů.

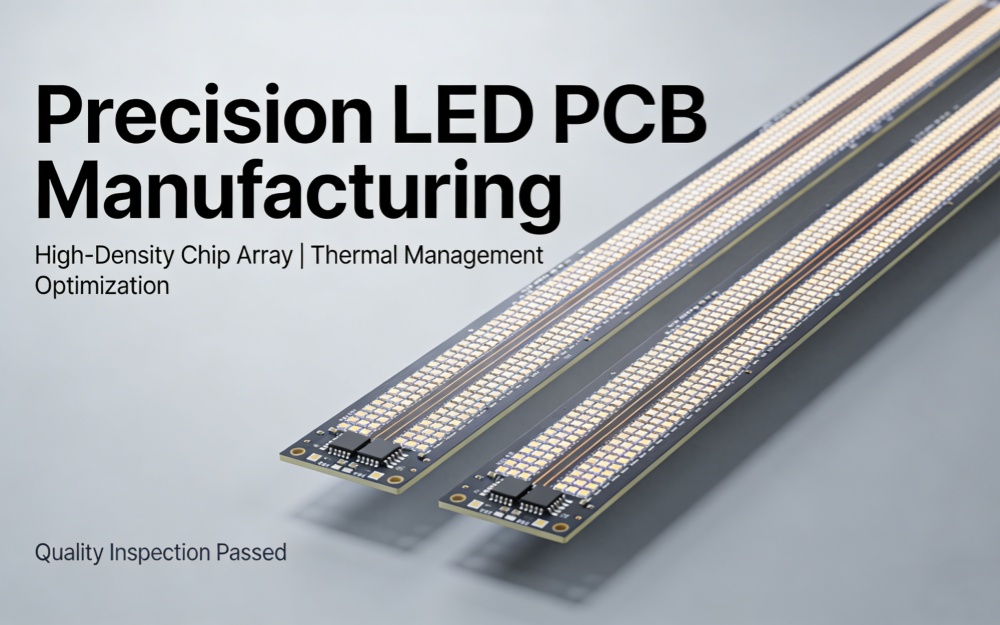

Na rozdíl od chytrých telefonů nebo kompaktní spotřební elektroniky používají produkty LED osvětlení často dlouhé, úzké a relativně tenké desky plošných spojů. Lineární světla, panelová světla a venkovní svítidla běžně přesahují standardní délky desek plošných spojů a jsou náchylná k deformaci během tepelných procesů.
Tyto vlastnosti kladou vyšší nároky na:
Podpora desky během tisku a umístění
Šířka dopravníku a přepravní stabilita
Tepelná rovnoměrnost při pájení přetavením
Ignorování těchto faktorů může mít za následek namáhání pájeného spoje, nerovnoměrné zahřívání a postupné problémy se spolehlivostí, které je obtížné odhalit při počáteční kontrole.

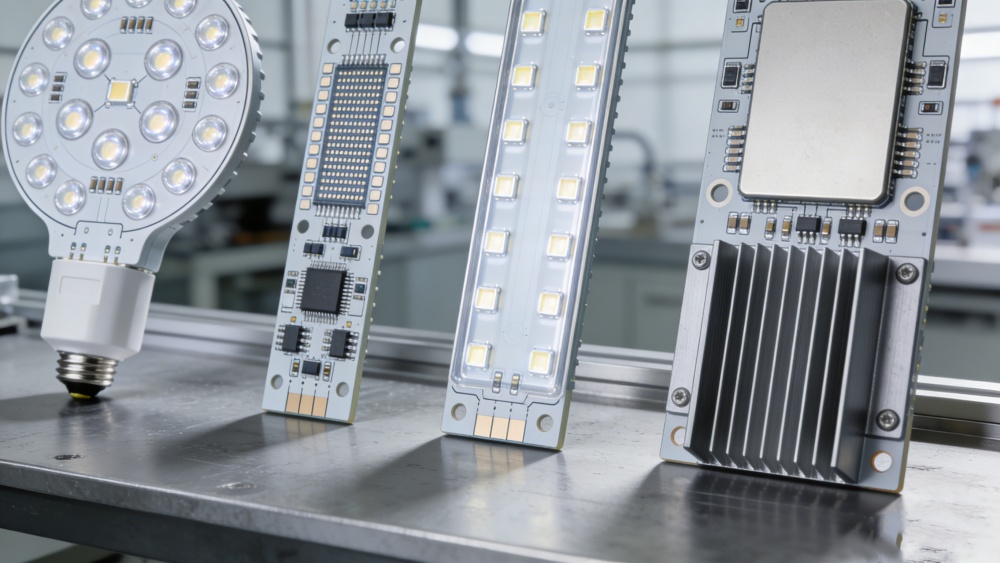

LED osvětlení PCB se obvykle skládá z:
Velké množství LED čipů
Rezistory a kondenzátory v opakujících se vzorech
Omezená rozmanitost balíčků ve srovnání se smartphony nebo nositelnými zařízeními
Zatímco rozvržení vypadá jednoduše, problém spočívá v udržení konzistence umístění a pájení u tisíců – nebo milionů – identických součástí. Drobné odchylky v objemu pájky nebo tlaku při umístění se mohou nashromáždit do viditelné nekonzistence jasu u hotových výrobků.
U výroby LED záleží na opakovatelnosti a řízení procesu více než na extrémní rychlosti umístění.
Výkon LED je přímo spojen s kvalitou pájeného spoje a tepelným chováním. Špatné pájení může vést k:
Zvýšená teplota spoje
Rychlejší amortizace lumenů
Barevný posun v průběhu času
Na rozdíl od spotřebních výrobků s krátkou životností se očekává, že LED osvětlení bude spolehlivě fungovat po mnoho let. Rozhodnutí SMT učiněná během konfigurace linky budou mít přímý dopad na výkon v terénu dlouho po zahájení výroby.
V praxi musí být řešení SMT pro výrobu LED osvětlení přizpůsobena struktuře produktu, velikosti desky plošných spojů a tepelným požadavkům spíše než používat univerzální přístup.
LED žárovky a trubice jsou typicky velkoobjemové produkty s průměrnými rozměry PCB. Mezi hlavní priority SMT patří:
Stabilní tisk pro konzistentní objem pájky
Spolehlivé umístění při středních rychlostech
Procesy přetavení se soustředily spíše na rovnoměrný ohřev než na maximální výkon
Pro tyto aplikace poskytuje dobře vyvážená řada SMT zdůrazňující dobu provozuschopnosti a výnos často lepší návratnost investic než ultravysokorychlostní konfigurace.
Panelová světla a lineární svítidla představují další složitost kvůli délce desky a mechanickému namáhání. SMT linky pro tyto produkty by měly zdůrazňovat:
Vylepšená podpora PCB během tisku a umístění
Dopravníky určené pro manipulaci s dlouhými deskami
Přetavovací pece s osvědčenou rovnoměrností teploty na širokých a dlouhých deskách plošných spojů
Nevhodná manipulace nebo nerovnoměrné zahřívání může způsobit jemnou únavu pájeného spoje, která se objeví až po delším provozu.
Vysoce výkonné a venkovní LED produkty vyžadují nejvyšší spolehlivost pájení. Tyto aplikace často vyžadují:
Přísná kontrola tepelného profilu
Volitelná prostředí pro přeliv dusíku
Konzervativní procesní marže pro zajištění dlouhodobé trvanlivosti
V takových případech investice do tepelné stability a řízení procesu předem výrazně snižují pozdější náklady na záruku a údržbu.

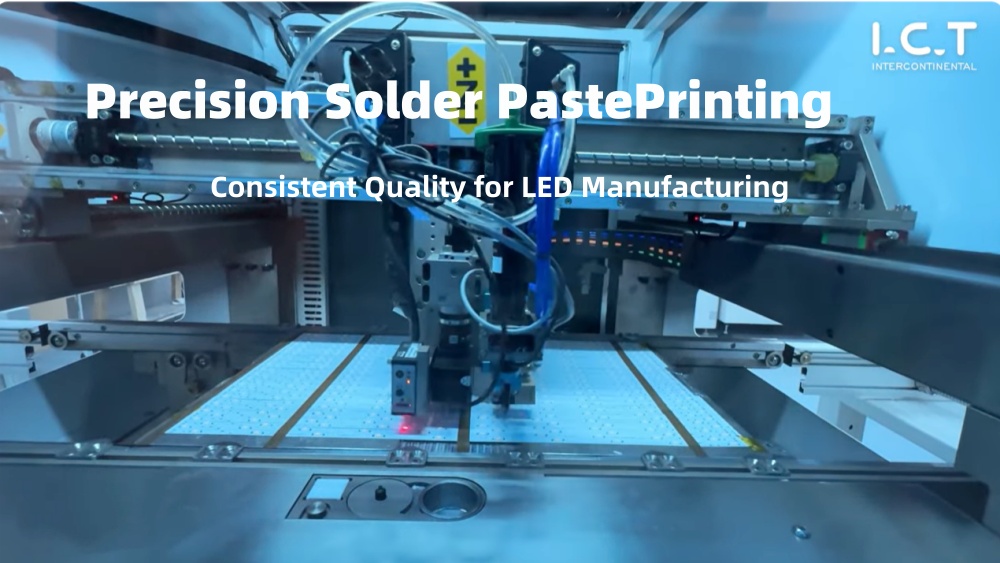

Tisk pájecí pastou je výchozím bodem kvality LED SMT. Mezi běžné výzvy patří:
Nerovnoměrný objem pájky na velkých LED podložkách
Sesouvání nebo nedostatečné uvolňování pasty na dlouhých deskách
Odchylky způsobené nekonzistentní podporou desky
I malé odchylky objemu pájky mohou vést k naklonění LED, nedostatečnému odvodu tepla nebo dlouhodobým problémům se spolehlivostí.
Při výběru tiskárny na pájecí pastu pro výrobu LED by měla být dána priorita:
Stabilní rám a opakovatelné zarovnání
Efektivní podpora spodní desky pro dlouhé desky plošných spojů
Konzistentní tlak stěrače po celé tiskové ploše
Rychlost je zřídka limitujícím faktorem. O něco pomalejší, ale stabilnější tiskárna často poskytuje vynikající dlouhodobé výsledky při výrobě LED.
Stabilní a opakovatelný proces tisku pájecí pastou pro LED PCB je často cennější než vyšší rychlost tisku, zejména u dlouhých desek a velkých LED podložek.
Kontrola pájecí pasty (SPI) není povinná pro každou továrnu LED, ale stává se stále cennější, když:
Produkce středních až vysokých objemů
Výroba vysoce výkonných nebo exportních LED produktů
Boj s vadami spojenými s pájkou nebo nekonzistencí jasu
SPI poskytuje včasnou detekci kolísání objemu pájky před umístěním a přetavením zesiluje problém.
LED komponenty jsou citlivé na mechanické namáhání. Nadměrná síla při vkládání může poškodit čipy vnitřně bez viditelných defektů během AOI.
Mezi hlavní úvahy patří:
Nastavitelná regulace síly umístění
Stabilní vyrovnání trysek
Konzistentní chování při umísťování během dlouhých výrobních sérií
U LED SMT často převáží jemné a opakovatelné umístění nad špičkovou rychlostí umístění.
Zatímco vysoké hodnoty CPH se mohou zdát atraktivní, výroba LED těží více z:
Stabilní přesnost umístění v průběhu času
Minimální drift během dlouhých výrobních směn
Nízká chybovost spíše než maximální výkon
Stroj běží o něco pomaleji, ale konzistentně často poskytuje vyšší efektivní produktivitu díky menšímu množství přepracovávání.
Při hodnocení SMT pick and place strojů pro montáž LED je dlouhodobá stabilita umístění a kontrola síly často důležitější než hlavní údaje o CPH.
Mnoho LED desek kombinuje LED čipy se standardními odpory, kondenzátory nebo konektory. Systémy výběru a umístění by měly:
Manipulujte se smíšenými velikostmi komponent hladce
Podpora rychlých změn programu pro různé varianty produktů
Udržujte přesnost bez časté rekalibrace
Flexibilita je stále důležitější, protože produktové řady LED se diverzifikují.
Výběr vhodných pájecích řešení přetavením pro LED osvětlení hraje rozhodující roli v integritě pájeného spoje, tepelné konzistenci a dlouhodobém výkonu LED.
Přetavovací pájení je nejkritičtější proces pro spolehlivost LED. Mezi běžné výzvy patří:
Nerovnoměrné zahřívání na dlouhých deskách plošných spojů
Nekonzistentní namáčení a špičkové teploty
Nadměrné tepelné namáhání vedoucí k únavě pájky
Stabilní a opakovatelný tepelný profil je nezbytný pro konzistentní světelný výkon a dlouhou životnost.
Přetavení dusíku může nabídnout výhody pro určité LED aplikace:
Snížená oxidace
Zlepšené smáčení pájky
Důslednější tvorba kloubů
To však také zvyšuje provozní náklady. U mnoha standardních LED produktů stačí dobře řízený proces zpětného proudění vzduchu. Dusík je obvykle oprávněný pro výrobu vysoce výkonných nebo prvotřídních LED.
U dlouhých LED desek se design pece pro přetavení stává kritickým. Mezi klíčové faktory patří:
Přiměřená délka topné zóny
Stabilní design proudění vzduchu
Osvědčená rovnoměrnost teploty napříč šířkou a délkou desky
Krátkodobé výsledky testů se mohou jevit jako přijatelné, ale dlouhodobá konzistentnost určuje skutečný výrobní úspěch.
Vady LED SMT se liší od defektů v husté spotřební elektronice. Mezi typické problémy patří:
Nesouosost nebo náklon LED
Nedostatečná nebo nadměrná pájka
Chyby polarity
Chybějící komponenty
Inspekční strategie by měly být přizpůsobeny těmto typům defektů spíše než obecným požadavkům na PCB s vysokou hustotou.

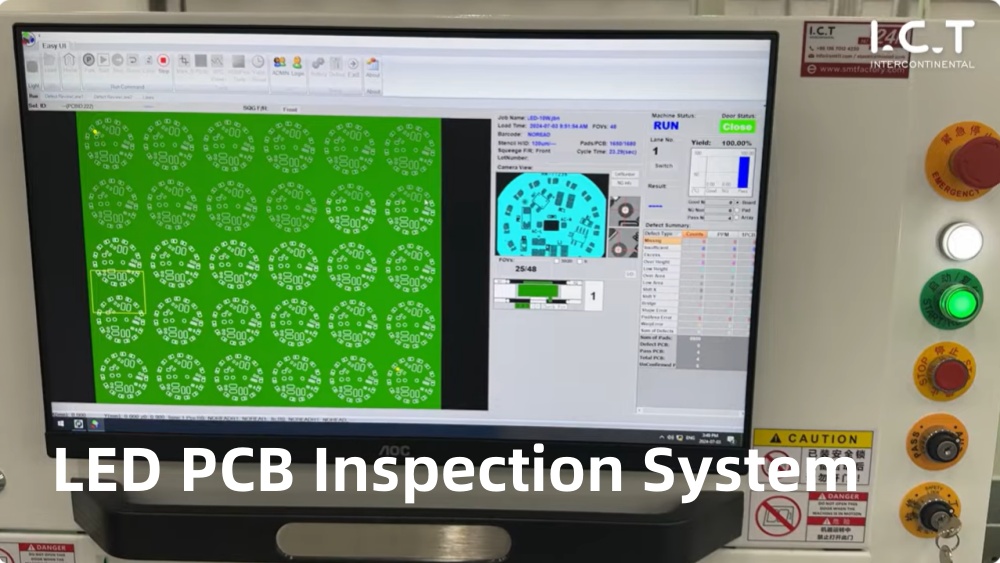

Automatizovaná optická kontrola (AOI) je široce používána v LED SMT linkách. Efektivní nastavení AOI se zaměřují na:
Přesnost polohy LED
Tvar pájeného spoje spíše než detekce mikrodefektů
Vysoká rychlost kontroly bez zbytečných složitostí
Příliš složité programování AOI často zvyšuje náklady bez zvýšení výnosu.
Správná kontrola AOI pro montáž LED PCB by se měla zaměřit spíše na zarovnání, polaritu a vzhled pájky než na příliš složitou klasifikaci vad.
Ne každá LED továrna potřebuje od prvního dne plné pokrytí SPI a AOI. Praktický přístup je:
Začněte s AOI pro umístění a kontrolu polarity
Zavádějte SPI s rostoucími požadavky na objem nebo kvalitu
Investice do inspekcí by měly růst spolu s rozsahem výroby a očekáváními zákazníků.
Mnoho výrobců LED začíná s jedinou linkou SMT. Klíčem je zajistit, aby počáteční konfigurace:
Neomezuje budoucí expanzi
Umožňuje plynulou integraci dalšího vybavení
Zabraňuje předčasnému zastarávání
Modulární plánování snižuje riziko a chrání kapitálové investice.
V řadách LED SMT určité vybavení těží z vyšší počáteční specifikace:
Reflow pece se stabilním tepelným výkonem
Tiskárny se silnou mechanickou stabilitou
Dopravní systémy schopné manipulovat s delšími deskami
Další prvky, jako je hloubka kontroly nebo rychlost ukládání, lze často upgradovat později.
Nadměrná specifikace vybavení může být stejně problematická jako nedostatečná investice. Mezi běžné chyby patří:
Nákup nadměrné rychlosti pro jednoduché rozvržení LED
Investice do kontroly nad rámec skutečných potřeb
Kopírování konfigurací SMT smartphonu bez úprav
Vyvážené plánování zajišťuje optimální poměr nákladů a výkonu během celého životního cyklu produktu.
Některé opakující se chyby zahrnují:
Upřednostňování rychlosti před stabilitou
Podcenění vlivu tepelné konzistence
Ignorování dlouhých výzev při manipulaci s PCB
Zacházení s LED SMT jako shodné s montáží spotřební elektroniky
Pokud se těmto chybám vyvarujete včas, ušetříte značné náklady a později provozní stres.
Pro výrobce, kteří hledají dlouhodobou stabilitu, by měla být kompletní výrobní linka SMT pro LED osvětlení navržena jako integrovaný systém spíše než jako soubor jednotlivých strojů.
Výběr správné výrobní linky SMT pro výrobu LED osvětlení vyžaduje změnu myšlení. Úspěch není definován maximální rychlostí nebo nejnižšími počátečními náklady, ale dlouhodobou konzistencí, spolehlivostí a škálovatelností.
Dobře navržená řada LED SMT poskytuje:
Stabilní kvalita pájení
Konzistentní světelný výkon
Nižší riziko přepracování a záruky
Udržitelný růst výroby
Zaměřením se na skutečné procesní požadavky spíše než na hlavní specifikace mohou výrobci LED stavět SMT výrobní linky, které s jistotou podporují současné potřeby i budoucí expanzi.
