Inline vs dávková přetavovací pec: Klady a zápory vysoce výnosné SMT výroby

Výběr správné reflow pece není jen technické rozhodnutí – může způsobit nebo zničit vaši SMT výrobní linku . Mnoho výrobců se potýká s nepředvídatelnými pájenými spoji, kolísající výtěžností prvního průchodu a skrytými náklady na přepracování, když jejich pec neodpovídá objemu výroby nebo sortimentu produktů. Inline přetavovací pece nabízejí vysokorychlostní, nepřetržité zpracování pro rozsáhlé operace, zatímco dávkové přetavovací pece poskytují přesný, rovnoměrný ohřev a flexibilitu pro malosériové nebo prototypové série. Pochopením výhod a nevýhod inline pecí oproti dávkovým přetavovacím pecím mohou výrobci elektroniky optimalizovat výtěžnost desek plošných spojů, snížit provozní náklady a zajistit konzistentní kvalitu bezolovnatého pájení – čímž se z kritického zařízení stane strategická výhoda.

Výběr správné přetavovací pece však není jen o výběru stroje – jde o přizpůsobení technologie realitě výroby. Různé návrhy desek plošných spojů, velikosti dávek a směsi produktů přinášejí jedinečné výzvy, od nestability tepelného profilu až po nadměrné přepracování. Aby mohli učinit informované rozhodnutí, musí výrobci porozumět nejen základním rozdílům mezi inline a dávkovými přetavovacími pecemi, ale také tomu, jak tyto rozdíly přímo ovlivňují propustnost, výtěžnost a dlouhodobé provozní náklady. Následující část rozebírá nejčastější bolestivá místa při pájení přetavením a ukazuje, proč při jejich řešení hraje rozhodující roli výběr pece.

1. Proč je výběr správné Reflow pece důležitý

1.1. Běžné body bolesti při pájení přetavením

Pájení přetavením je konečným kritickým krokem v montáži SMT, kde se pájecí pasta roztaví a vytvoří trvalé spojení mezi součástmi a plošným spojem. Mnoho výrobců se potýká s nákladnými vadami – náhrobky, přemostění pájky, nedostatečné smáčení nebo nadměrné dutiny – zejména u bezolovnatých slitin, které vyžadují špičkové teploty 235–250 °C. Tyto problémy často vyplývají z neodpovídajících schopností pecí, což vede ke zpoždění výroby, vyššímu zmetkovitosti a dokonce i vracení zákazníků. I když chyby umístění již přispívají k problémům se sestavováním, špatná kontrola přetavení je ještě zhoršuje, snižuje výnos při prvním průchodu a zvyšuje náklady na přepracování.

1.2. Jak volba trouby ovlivňuje výnos a efektivitu výroby

Výběr správné přetavovací pece – inline nebo dávkové – přímo ovlivňuje propustnost, stabilitu tepelného profilu a celkovou efektivitu linky. Trouba, která neodpovídá potřebám výroby, může vytvářet úzká hrdla, zvyšovat spotřebu energie a vyžadovat časté ruční zásahy, které zvyšují náklady na pracovní sílu. Na druhou stranu, sladění možností pece se skutečnými objemy výroby a produktovým mixem zlepšuje konzistenci, snižuje přepracování a urychluje dobu uvedení na trh. Zkušení poskytovatelé, jako je ICT, pomáhají výrobcům vyhodnocovat jejich linky a vybírat pece pro přetavení, které maximalizují výtěžnost PCB a zároveň kontrolují náklady, čímž přeměňují kritický kus zařízení na strategickou výhodu.

2. Inline vs. Batch Reflow pece: Co potřebujete vědět

2.1. Definice a klíčové vlastnosti Inline Reflow pecí

Inline přetavovací pece , známé také jako dopravníkové pece, se integrují přímo do výrobní linky SMT . PCB se kontinuálně pohybují na dopravníku přes několik nezávisle řízených topných zón následovaných chladicími sekcemi. Většina systémů má 8–12 zón, přesnou PID regulaci teploty a volitelnou dusíkovou atmosféru.

Proč je to důležité pro vaši produkci:

• Poskytuje stabilní tepelné profily i při vysokém výkonu.

• Bezproblémová integrace s pick-and-place stroji, SPI a systémy AOI.

• Podporuje rychlosti přesahující 30 palců za minutu a efektivně zpracovává složité desky s vysokou hustotou.

Inline pece jsou ideální pro velkoobjemovou nepřetržitou výrobu , kde je kritická konzistence a efektivita.

2.2. Definice a klíčové vlastnosti dávkových přetavovacích pecí

Dávkové přetavovací pece zpracovávají vždy jeden zásobník nebo komoru. Operátoři vloží PCB do utěsněné komory, spustí naprogramovaný cyklus a vyloží před zahájením další dávky. I když tyto pece mají obvykle méně zón, celý náklad se zahřívá rovnoměrně bez pohybu dopravníku.

Proč je to důležité pro vaši produkci:

• Vynikající rovnoměrnost teploty pro malé série a prototypy.

• Snadné změny receptury, díky čemuž je ideální pro víceproduktové nebo R&D linky.

• Kompaktní půdorys, vhodný pro laboratoře nebo zařízení s omezeným prostorem.

Dávkové pece jsou vhodné pro maloobjemovou výrobu s velkým množstvím směsi , nebo když je flexibilita a přesná tepelná kontrola důležitější než průchodnost.

2.3. Snímek srovnání: Kdy použít který

S sebou zákazník:

• Inline : Maximalizujte efektivitu pro velkoobjemovou a dlouhodobou výrobu.

• Dávka : Optimalizujte flexibilitu, udržujte tepelnou rovnoměrnost pro malé série nebo prototypy.

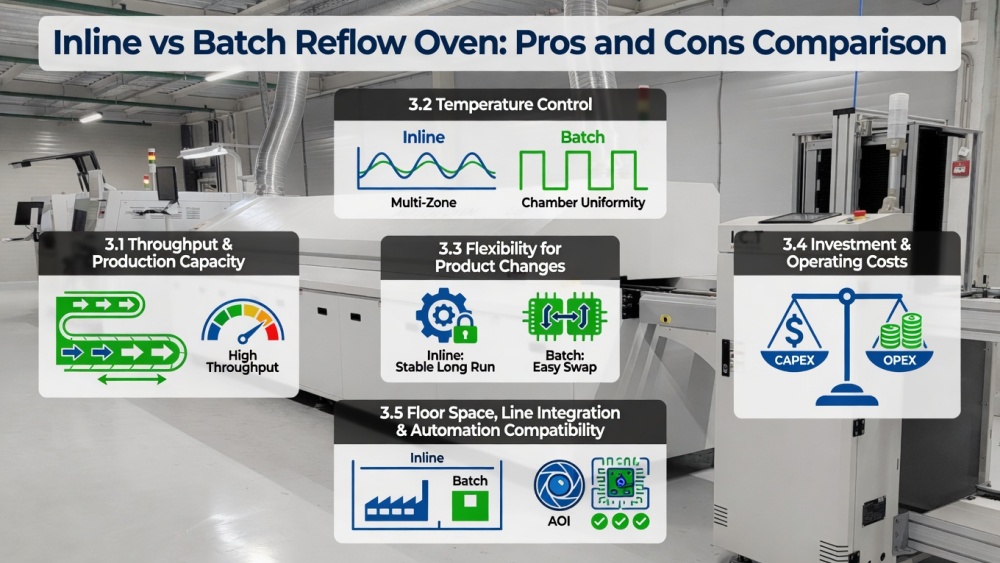

3. Klíčové výhody a nevýhody: Podrobné srovnání

3.1. Propustnost a produkční kapacita (vysoký vs. nízký objem)

Inline reflow pece září v prostředí s velkým objemem, zpracovávají desky nepřetržitě a udržují konzistentní výstup. To omezuje úzká hrdla a pomáhá plnit napjaté dodací lhůty v automobilovém průmyslu, výrobě LED a spotřební elektroniky.

Dávkové pece jsou vhodné pro maloobjemovou výrobu nebo výrobu s velkým množstvím směsi, kde zastavení před naložením a vyložením má minimální dopad. Jejich nižší propustnost se stává výhodou pro časté přepínání, čímž se vyhnete penalizacím za čas potřebným pro inline systémy.

S sebou zákazník: Vyberte si inline pro velkoobjemovou a dlouhodobou výrobu ; šarže pro flexibilní, malosériové série nebo prototypy.

3.2. Řízení teploty a stabilita profilu (na přesnosti záleží)

Inline systémy poskytují opakovatelné tepelné profily na dlouhých tratích díky více zónám a nucené konvekci. Změna typu desky však může vyžadovat pečlivé ladění, aby se zabránilo tepelnému driftu.

Dávkové pece často dosahují vynikající rovnoměrnosti na cyklus, protože každá deska zažívá stejné podmínky bez změn způsobených dopravníkem. Oba typy zvládnou bezolovnaté pájení, ale dávkové pece poskytují přísnější kontrolu pro citlivé součásti nebo složité tepelné konstrukce.

S sebou zákazník: Dávkové pece vynikají, když je kritická Inline pece jsou spolehlivé pro přesná kontrola teploty ; nepřetržité velkoobjemové provozy.

3.3. Flexibilita pro změny produktu (dávkové vs. Inline)

Dávkové pece jsou vysoce flexibilní. Operátoři mohou provozovat různé návrhy desek, rychle upravovat profily a testovat malé dávky bez zastavení linky.

Inline pece vyžadují delší výměny a mohou potřebovat makety desek pro stabilizaci tepelného profilu, takže jsou méně ideální pro časté přepínání produktů. Jakmile je spuštěna stabilní velkoobjemová úloha, inline systémy nabízejí vynikající konzistenci.

Zákazník s sebou: Dávka pro velké množství, malé série nebo prototypování ; inline pro stabilní, opakující se výrobu.

3.4. Investiční a provozní náklady (CAPEX vs. OPEX)

Inline pece mají vyšší počáteční náklady kvůli velikosti, dopravníkovým systémům a pokročilým ovládacím prvkům, ale často nižší provozní náklady na desku díky vyšší propustnosti a snížené pracnosti.

Dávkové pece stojí zpočátku méně a vyžadují méně místa, ale mohou mít vyšší náklady na desku, když jsou škálovány kvůli energii a práci. Analýza celkových nákladů na vlastnictví za 3–5 let by měla zahrnovat zlepšení údržby, energie a výnosu.

S sebou zákazník: Zvažte inline pro dlouhodobou návratnost investic do velkoobjemové výroby ; šarže pro nízkoobjemové operace s ohledem na náklady.

3.5. Podlahová plocha, integrace linky a kompatibilita s automatizací

Inline pece potřebují více lineárního prostoru a bezproblémově se integrují s automatizovanými linkami SMT, včetně AOI a kontrolních systémů.

Dávkové pece zabírají méně podlahové plochy a fungují nezávisle, snadno se přizpůsobí laboratořím nebo prostorům výzkumu a vývoje. Inline upřednostňuje plnou automatizaci , dávkové upřednostňuje samostatnou flexibilitu.

S sebou zákazník: Inline pro integrované, automatizované výrobní linky ; dávka pro kompaktní, flexibilní nastavení.

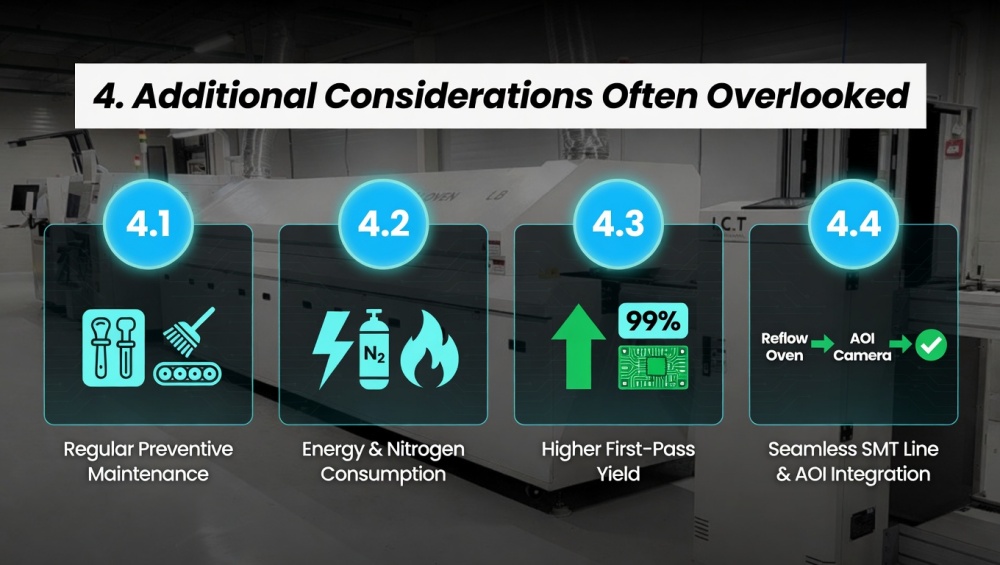

4. Další často přehlížené úvahy

I po výběru správného typu pece může několik často přehlížených faktorů významně ovlivnit efektivitu výroby, provozní náklady a kvalitu DPS. Včasné řešení těchto úvah zajistí, že vaše linka SMT bude poskytovat konzistentní výsledky a maximalizovat návratnost investic.

4.1. Údržba a spotřební materiál

Inline systémy mají více pohyblivých částí – dopravníky, pásy a motory – které vyžadují pravidelné čištění a kalibraci. Dávkové pece jsou mechanicky jednodušší, ale stále vyžadují čištění komory a kontroly ohřívače.
Svoz zákazníkem: Pravidelná preventivní údržba zachovává rovnoměrnost teploty, zabraňuje kontaminaci a udržuje vysokou výtěžnost prvního průchodu. Zanedbání údržby může rychle narušit výhody jakéhokoli typu trouby.

4.2. Spotřeba energie a dusíku

Inline trouby obvykle spotřebovávají více energie díky nepřetržitému provozu, i když moderní konstrukce s rekuperací tepla pomáhají kontrolovat náklady. Dusík (15–35 m³/h v závislosti na velikosti a zatížení) zlepšuje smáčení a snižuje oxidaci při bezolovnatém pájení. Dávkové pece efektivně využívají dusík na cyklus, zatímco inline systémy vyžadují optimalizovaný průtok pro vyvážení kvality a spotřeby.
S sebou zákazník: Spotřeba energie a plynu přímo ovlivňuje provozní náklady. Výběr správné trouby a vyladění její spotřeby je rozhodující jak pro efektivitu nákladů, tak pro kvalitu pájení.

4.3. Vliv na výtěžnost a spolehlivost PCB

Správný výběr pece zvyšuje výtěžnost prvního průchodu tím, že poskytuje konzistentní tepelné profily, které minimalizují vady. Inline pece si zachovávají opakovatelnost při velkoobjemové výrobě, zatímco dávkové pece snižují riziko při vývoji tím, že umožňují přesné izolované testování. Oba typy přispívají k dlouhodobé spolehlivosti, když jsou spárovány se silným řízením procesu a kontrolou po přetavení.
Převzetí zákazníka: Konzistence tepelných profilů snižuje zmetkovitost, přepracování a zpoždění ve výrobě, což se přímo promítá do vyšší ziskovosti a spokojenosti zákazníků.

4.4. Kompatibilita se stávajícími linkami SMT a systémy AOI

Inline pece vylepšují plně automatizované linky tím, že poskytují nepřetržitý tok, přirozeně se integrují se systémy AOI pro okamžitou zpětnou vazbu na závadu. Dávkové pece fungují dobře jako samostatné nebo doplňkové jednotky, což umožňuje flexibilní kontrolu kvality bez zastavení hlavní linky. Poskytovatelé SMT na jednom místě často vyhodnocují integraci celé linky, aby zajistili hladký tok materiálu a sledovatelnost.
S sebou zákazník: Zvažte, jak se trouba hodí k vašim stávajícím linkovým a kontrolním systémům; dobrá integrace zajišťuje efektivitu a viditelnost dat napříč vašimi SMT operacemi.

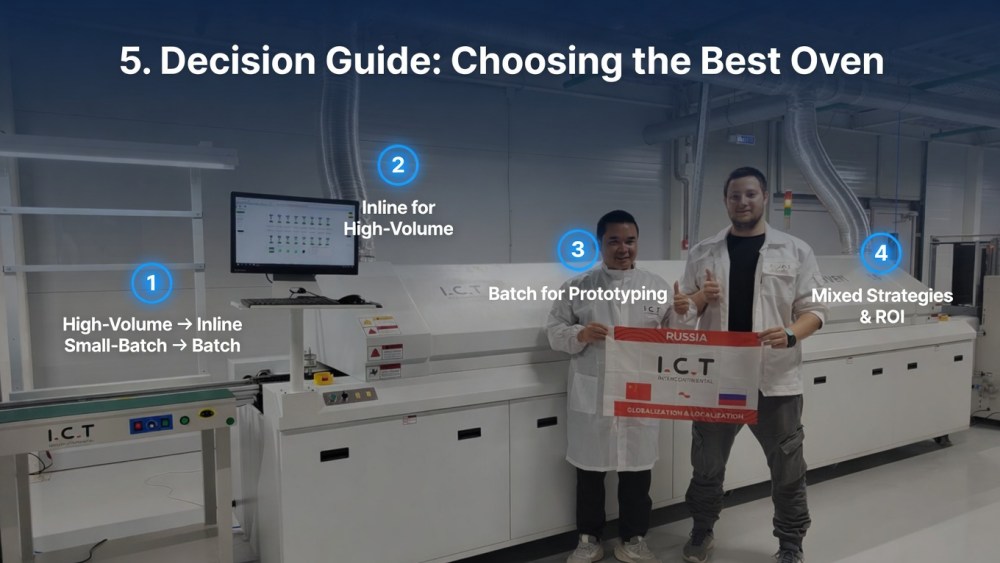

5. Průvodce rozhodováním: Výběr nejlepší trouby pro vaše potřeby

5.1. Tabulka rychlého rozhodování pro různé výrobní scénáře

Svoz zákazníkem: Pomocí této tabulky můžete rychle sladit své výrobní potřeby se správným typem trouby, vyhnout se nákladným neshodám a zajistit optimální výtěžnost a efektivitu.

Podrobnější pokyny k výběru ideální přetavovací pece pro vaši linku SMT naleznete v našem průvodci, jak vybrat správnou přetavovací pec pro výrobní linky SMT.

5.2. Doporučení pro velkoobjemovou produkci

Pro zařízení vyrábějící stovky nebo tisíce desek denně poskytují inline pece pro přetavení konzistenci a propustnost nezbytnou pro dodržení dodacích lhůt a kontrolu nákladů. Hledejte modely s dostatečnými topnými zónami, volitelnou možností dusíku a hladkou integrací se systémy pick-and-place, SPI a AOI.

5.3. Doporučení pro malosériové / prototypování

Dávkové reflow pece jsou ideální pro laboratoře, prototypové dílny a výrobce s vysokým obsahem směsi. Jejich kompaktní půdorys, rovnoměrný ohřev a rychlé změny receptur podporují rychlou iteraci bez velkých kapitálových investic, díky čemuž jsou ideální pro výzkum a vývoj nebo časté změny produktu.

5.4. Smíšené výrobní strategie a úvahy o návratnosti investic

Některé provozy těží z používání jak inline, tak dávkových pecí nebo postupných investic. Vyhodnoťte návratnost investic porovnáním zvýšení propustnosti, zlepšení výnosu, snížení přepracování a úspory energie s počátečními náklady na nákup a nastavení. Zkušení poskytovatelé SMT, jako je ICT, vám mohou pomoci posoudit vaši linku a doporučit řešení v souladu se současnými a budoucími výrobními potřebami.

6. Shrnutí: Klíčové poznatky

• Inline reflow pece vynikají ve velkoobjemové výrobě SMT, poskytují vynikající propustnost, opakovatelnou kvalitu a bezproblémovou integraci s automatizovanými linkami.

• Dávkové přetavovací pece vynikají v malosériových, vysoce mixovaných nebo prototypových scénářích a nabízejí flexibilitu, přesné řízení teploty a nižší počáteční náklady.

• Faktory, jako je teplotní stabilita, doba přechodu, spotřeba energie a integrace linky, všechny ovlivňují výnos, účinnost a celkové náklady na vlastnictví.

• Pro maximalizaci efektivity, minimalizaci vad a zvýšení návratnosti investic je zásadní sladit typ pece s vaším skutečným objemem výroby a produktovým mixem.

• Profesionální podpora je důležitá: Společnosti jako ICT poskytují jednorázová SMT řešení, která výrobcům pomáhají vyhodnotit výrobní linky a implementovat optimální strategii přetavení k dosažení vysoce výnosných, cenově efektivních a spolehlivých výsledků bezolovnatého pájení.
