YSM10
Yamaha
| Množství: | |
|---|---|

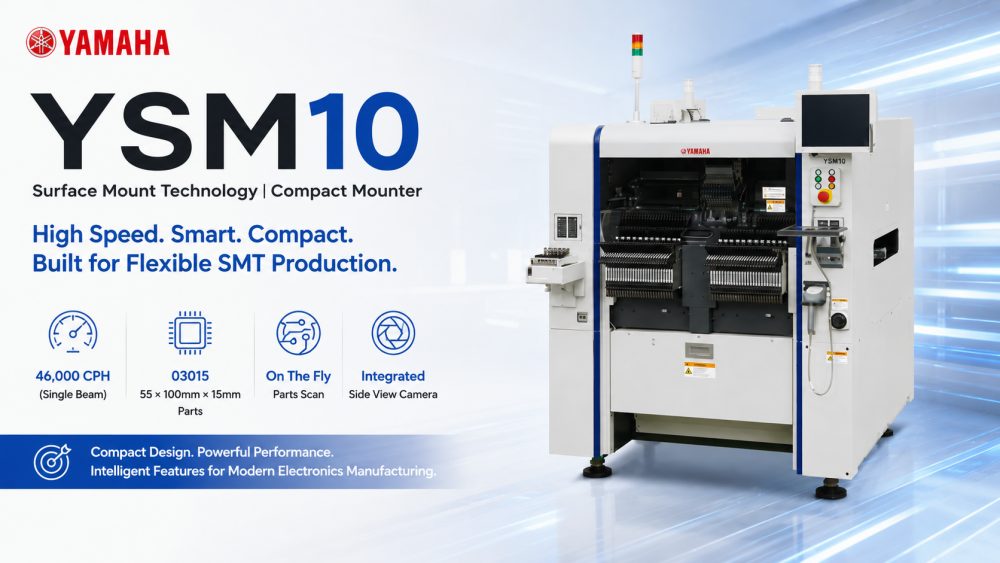

| Kompaktní vysokorychlostní držák SMT
YSM10 od Yamahy spojuje rychlost, přesnost a kompaktnost v jednom řešení SMT pick-and-place. Navrženo pro malé až střední velikosti PCB, efektivně zpracovává komponenty od čipů 0201 po větší díly. Stroj nabízí flexibilní konfigurace s více hlavami a integrované systémy vidění, které zajišťují vysokou produktivitu s minimální dobou nastavení. YSM10 je ideální pro továrny, které potřebují spolehlivou montáž SMT, aniž by zabíraly velký výrobní prostor.
| Vlastnosti produktu
Vysokorychlostní montáž po jednom
Jednopaprskové hlavy YSM10 vybírají a umisťují komponenty vysokou rychlostí a dosahují až 46 000 CPH za optimálních podmínek. Jeho rotační pohon zajišťuje konzistentní přesnost a zároveň snižuje prostoje při výměně trysek.
Integrovaná boční kamera
YSM10, která je vybavena vestavěnou boční kamerou, automaticky detekuje výšky a polohy dílů a zajišťuje přesné umístění. Kamera podporuje průběžnou kontrolu součástí pro vysoce kvalitní montáž.
Super nakládací podavač
Inovace super nakládacího podavače eliminuje prostoje při doplňování podavače. Operátoři mohou rychle nakládat komponenty bez přerušení výroby, což zlepšuje celkovou efektivitu linky.
| Specifikace
| Model | YSM10 | |
| Použitelné PCB | D 510 x Š 460 mm - D 50 x Š 50 mm * Rozměry desek přesahující rozměry L510 konzultujte s námi | |
| Možnost montáže | HM Hlava (10 trysek) Spec. | Hlava HM5 (5 trysek) Spec. |
| 46 000 CPH (optimální podmínky společnosti) | 31 000 CPH (optimální podmínky společnosti) | |
| Použitelné komponenty | 03015-Š 55 x D 100 mm (rozdělené rozpoznání pro více než 45 mm), H: 15 mm nebo méně * Požadavek na více kamer (volitelně) pro komponenty větší než 6,5 mm na výšku nebo větší než 12 mm čtvereční velikosti | |
| Přesnost montáže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Počet typů komponent | Nastavovací deska: Max 96 typů (převod podavače pásek na šířku 8 mm) Zásobník: 15 typů (zařízení sATS 15, Max, JEDEC) | |
| Napájení | 3-fázový AC 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Zdroj přívodu vzduchu | 0,45 MPa nebo více, čistý a suchý stav | |
| Vnější rozměr | D 1 254 x Š 1 440 x V 1 445 mm (bez výstupků) | |
| Hmotnost | 1.270 kg | |
* Specifikace a vzhled se mohou změnit bez předchozího upozornění.
* Pro více informací kontaktujte ICT.
| Seznam vybavení linky SMT
Σ-G5SⅡ je běžně integrován do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, kontrolního systému SPI, přetavovací pece, kontrolního stroje AOI a zařízení pro manipulaci s PCB. ICT poskytuje plnou integraci řady zahrnující SMT, DIP, lakování a řešení inteligentní automatizace továren, která zákazníkům pomáhají budovat efektivní a škálovatelné systémy výroby elektroniky po celém světě.
