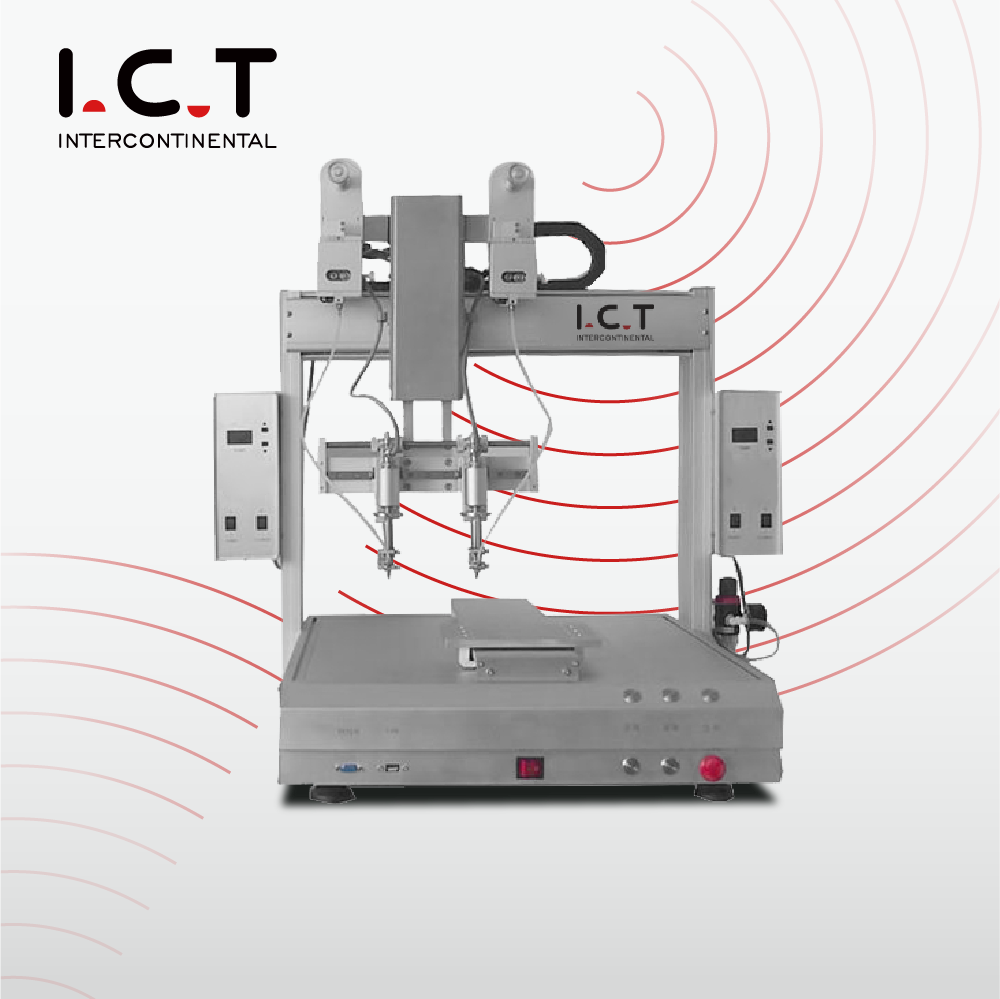

ICT-SR530
I.C.T
| Množství: | |
|---|---|
| Přehled stolního automatického pájecího robota
Stolní automatický pájecí robot je navržen pro efektivní, opakovatelné pájení desek plošných spojů a fotovoltaických modulů. Pomocí laserového ohřevu, pohybu osy XYZ a automatického podávání drátu zajišťuje pokaždé přesné pájené spoje. Pomocí volitelného kamerového systému mohou operátoři programovat pájecí dráhy, upravovat rychlosti posuvu a kontrolovat kvalitu pájení. Tento robotický systém je kompaktní pro stolní použití nebo integraci do úplných SMT linek, zvyšuje efektivitu výroby, snižuje pracnost a zaručuje konzistentně vysoce kvalitní výstup pro elektronické sestavy.
| Funkce automatického pájecího robota
Snadné programování
Až 200 pájecích bodů na PCB nebo modul lze naprogramovat za méně než 5 minut. Dráha, doba prodlevy a posuv drátu jsou plně nastavitelné. Deset programů lze uložit pro bezproblémové přepínání mezi různými návrhy PCB nebo PV.
Stabilní tepelně spolehlivé pájení
Laserem podporované vyhřívání dosáhne okamžitě provozní teploty a udržuje ±1 °C. Každý cyklus zvládne více než 100 spojů a poskytuje konzistentní, opakovatelné pájení pro desky plošných spojů a fotovoltaické moduly s vysokou hustotou.
Od manuálního po standardizované
Ruční pájecí operace jsou převedeny na přesné, opakovatelné sekvence. Digitální ukládání souřadnic s přesností ±0,1 mm snižuje lidskou chybu o více než 90 % a zajišťuje konzistentní kvalitu ve více dávkách.
Přesné pájení perfektní spoje
Pájecí drát (0,6–1,2 mm) se posouvá rychlostí 1–50 mm/s s přesností ±0,02 mm. Tok a prasknutí cínu jsou minimalizovány. Každý spoj prochází kontrolou, což zajišťuje vysokou výtěžnost jak pro PCB, tak pro PV sestavy.
Čistý hrot Konzistentní kvalita
Čištění hrotu se provádí každých 5 minut nebo po 50 pájecích bodech. Vzduch a ocelový drát odstraňují zbytky a oxidaci, prodlužují životnost hrotu o 50 % a udržují jednotnou kvalitu pájky pro velkoobjemovou výrobu.
| Specifikace automatického pájecího robota
| Specifikace | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Číslo platformy | 1 | 1 | 2 | 2 |
| Číslo hlavy | 1 | 2 | 1 | 2 |
| Topný výkon | 150w | 300w | 150w | 300w |
| Max. Velikost PCB | 300×300 mm | 500×300 mm | 250 × 250 mm pro každou platformu | 250 × 250 mm pro každou platformu |
| Maximální rychlost pohybu | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s |
| Pájecí hrot čistý | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) |
| Pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát |
| Rychlost podávání pájky | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Opakovaná přesnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Teplotní rozsah | Pokojová teplota – 500°C | Pokojová teplota – 500°C | Pokojová teplota – 500°C | Pokojová teplota – 500°C |
| Přesnost teploty | ±1 °C | ±1 °C | ±1 °C | ±1 °C |
| Režim jízdy | Krokový motor | Krokový motor | Krokový motor | Krokový motor |
| Režim ovládání | Naučit přívěsek | Naučit přívěsek | Naučit přívěsek | Naučit přívěsek |
| Tlak vzduchu | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Napájení | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenze | 750 × 650 × 880 mm | 780 × 660 × 770 mm | 930 × 650 × 880 mm | 1280 × 750 × 950 mm |
| Hmotnost | Cca 60 kg | Cca 70 kg | Cca 80 kg | Cca 85 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Kompletní seznam strojů výrobní linky SMT
Integrovaná výrobní linka SMT zahrnuje zakladače DPS, vykladače, tiskové stroje, systémy pick-and-place, SPI, AOI, přetavovací pece, dopravníky a depanelovací stroje. Všechna zařízení spolupracují, aby zajistily hladký pracovní tok, konzistentní výstup a vysokou efektivitu výroby. Inženýři ICT řídí instalaci, kalibraci a integraci linek, aby zajistili, že systém funguje jako soudržné, vysoce výkonné řešení pro výrobu desek plošných spojů a fotovoltaických modulů.
| Video o úspěchu zákazníka
V dubnu 2026 dokončili inženýři ICT instalaci a školení pro úplnou linku SMT v Portugalsku pro automobilovou elektroniku, včetně automobilových osvětlení a řídicích modulů. Zákazníci chválili hladké nastavení, efektivní pracovní postup a jasné pokyny. Desktop Automatic Soldering Robot integrovaný do linky poskytoval přesné pájené spoje pro PCB a drátové spoje. Zpětná vazba zdůrazňovala jak spolehlivost zařízení, tak odbornou podporu, což zákazníkům umožňuje efektivně dosahovat vysoce kvalitní výroby.
| Profesionální školení a podpora
ICT poskytuje plnou podporu pro kompletní SMT výrobní linky. Inženýři dohlížejí na instalaci, kalibraci programu a sladění procesů. Zákazníci absolvují praktická školení pro programování, údržbu a odstraňování problémů. Vzdálená podpora a kanály rychlé odezvy zajišťují rychlé vyřešení provozních problémů, což zákazníkům umožňuje provozovat linku nezávisle a udržovat nepřetržité vysoce kvalitní pájení desek plošných spojů a fotovoltaických modulů.
| Chvála zákazníka
Zákazníci neustále vyzdvihují integrovanou řadu SMT pro spolehlivost a efektivitu. Inženýři poskytují jasné pokyny během instalace a školení. Bezpečné balení zajišťuje bezpečné doručení. Rychlá technická podpora řeší problémy okamžitě. Celá řada, včetně stolních automatických pájecích robotů, zachovává hladký pracovní tok a konzistentní výstup, čímž si získává silnou důvěru a spokojenost zákazníků po celém světě.
| Naše certifikace
Všechna zařízení na linkách ICT SMT, včetně stolních automatických pájecích robotů, mají certifikace CE, RoHS a ISO9001. Patenty pokrývají inovace napříč linií. Certifikace zajišťují, že zákazníci obdrží bezpečná, spolehlivá a vyhovující řešení pro výrobu desek plošných spojů a fotovoltaických modulů, která zaručují konzistentní vysoce kvalitní výstup napříč všemi integrovanými procesy.
| O nás a továrně
ICT je předním poskytovatelem řešení pro výrobu elektroniky s více než 25 lety zkušeností. Společnost obsluhuje více než 1 600 zákazníků v 72 zemích a dodává kompletní řešení SMT, DIP, povlakování, robotiky, montáže a PCBA. Našich 20 inženýrů zajišťuje instalaci, školení, optimalizaci procesů a plnou podporu životního cyklu. S mnoha továrnami a pobočkami po celém světě, přísnou kontrolou kvality a certifikovaným vybavením na všech linkách SMT zajišťuje ICT spolehlivá, efektivní a konzistentní výrobní řešení pro desky plošných spojů, fotovoltaické moduly a elektronické sestavy.
