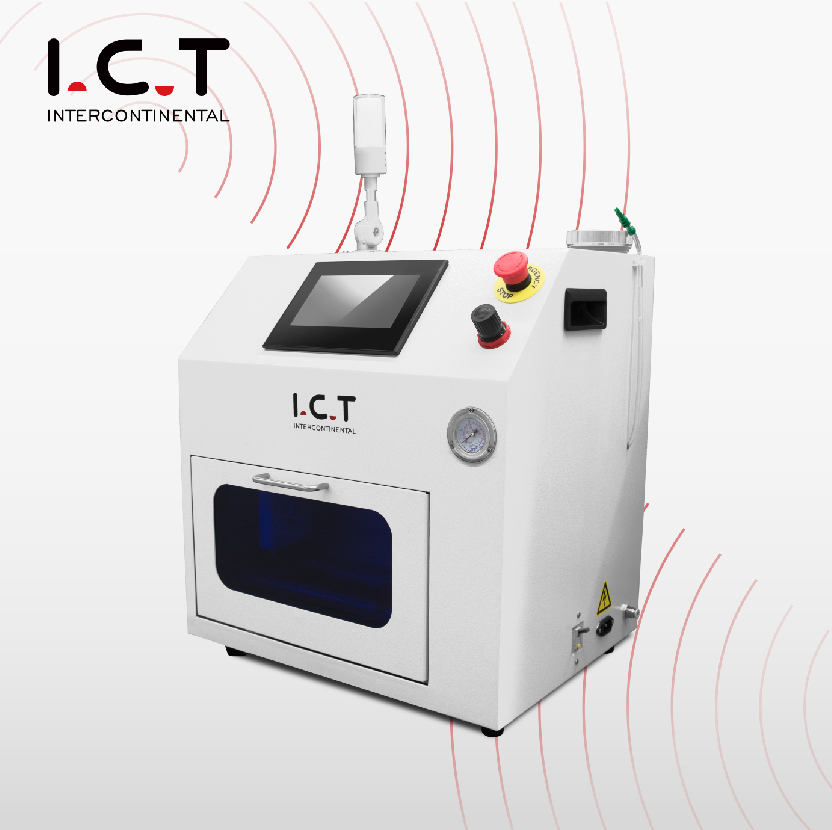

Nozzle Cleaning Machine
| Množství: | |
|---|---|
Při výrobě SMT špinavé trysky přímo ovlivňují přesnost snímání komponent a stabilitu umístění. Stroj na čištění trysek je navržen tak, aby tento problém vyřešil plně automatickým vysokotlakým procesem čištění.
Pomocí technologie hydrodynamické fragmentace vody stroj generuje silný čisticí paprsek k odstranění vnitřního znečištění z trysek typu pick-and-place. Na rozdíl od tradičních ultrazvukových systémů dokáže tento systém trysek vysokotlakého čističe účinněji čistit drobné vnitřní plochy bez poškození struktury trysky.
Stroj podporuje více typů trysek a zlepšuje dlouhodobou konzistenci umístění v moderních SMT linkách.

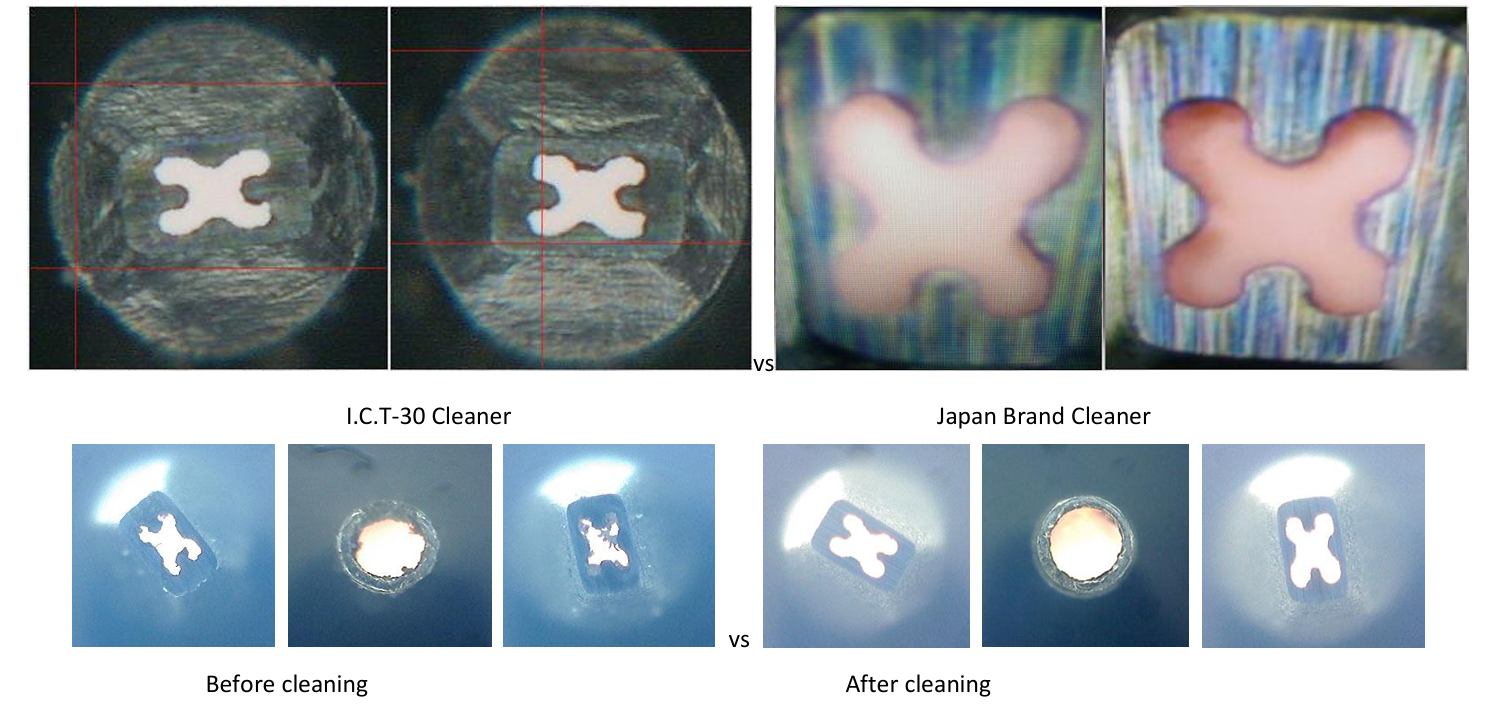

Stroj vytváří ultra jemnou vodní mlhu se silným tlakem, aby důkladně vyčistil vnitřky trysek. Dokonce i malé částečky pájky a prach uvnitř úzkých otvorů trysek lze účinně odstranit. Tato metoda čištění zlepšuje výkon vysávání trysky a přesnost umístění.
Stroj na čištění trysek podporuje standardní trysky, křížové trysky, trysky ve tvaru I a nepravidelné struktury trysek běžně používané při montáži SMT. Kvalita čištění zůstává stabilní bez ohledu na změny velikosti trysky.
Systém vyžaduje pouze deionizovanou vodu nebo čištěnou vodu. Není potřeba žádná rozpouštědla ani chemické čističe. To snižuje provozní náklady a zároveň udržuje proces čištění bezpečnější pro prostředí výroby elektroniky.
Zablokované nebo znečištěné trysky často vedou k selhání sběrače, posunu součásti nebo odchylce umístění. Systém trysek vysokotlakého čističe pomáhá stabilizovat výrobu tím, že udržuje čistotu trysek a snižuje zastavování stroje způsobené problémy s tryskami.
| Specifikace:
| Položka | I.CT-30 |
|---|---|
| Přívod vzduchu | 0,5~0,7 MPa |
| Napájení | AC 220V, 1A |
| Moc | 250W |
| Čistá kapalina | Čištěná voda nebo DI voda |
| Čistý čas | 2~3 minuty |
| Doba sucha | 1~3 minuty |
| Tryskový tlak | ≤0,4 MPa |
| Spotřeba vody | ≤ 280 ccm/hod |
| Kapacita skladovací nádrže | 800 ccm |
| Rozsah trysek | Min 01005 ~ Max vnitřní průměr Ø 2,0 mm |
| Specifikace přípravku | Malá tryska 30 otvorů / Velká tryska 15 otvorů |
| Velikost stroje | L530 Š460 V630 mm |
| Hmotnost stroje | 40 kg |
* ICT neustále pracuje na kvalitě a výkonu, specifikace a vzhled mohou být aktualizovány bez zvláštního upozornění. Pokud se liší, postupujte podle nového seznamu.
| Seznam vybavení linky SMT
ICT poskytuje komplexní řešení výrobních linek SMT, která pokrývají celý proces výroby elektroniky od začátku do konce. Naše systémy integrují manipulaci s deskami, tisk pájecí pastou, vysokorychlostní umisťování součástek, kontrolu, pájení přetavením a flexibilní možnosti depanelingu, včetně ručního routeru pro depaneling PCB pro menší výrobní potřeby. Podporujeme zákazníky kompletním plánováním výroby, výběrem zařízení, odbornou instalací, školením operátorů a průběžnou optimalizací. Tento komplexní přístup pomáhá výrobcům v oblasti chytrých telefonů, automobilového průmyslu, zdravotnictví a spotřební elektroniky dosáhnout na dnešním trhu vyšší účinnosti, konzistentní kvality a silné konkurenční výhody.
| Název produktu | Účel v řadě SMT |
|---|---|
| Montážní linka SMD PCB | Montážní linka Full-auto SMT na klíč |
| Nakladač zásobníků SMT | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| SMT montážní stroj | Přesně montuje součástky na desky plošných spojů. |
| Přetavovací pec BGA | Roztaví pájku a vytvoří pevné spoje. |
| Video o úspěchu zákazníka
V roce 2026 ICT dokončilo instalaci kompletní výrobní linky SMT pro výrobce elektroniky pro drony v Evropě. Projekt zahrnoval zavaděč PCB, tiskárnu SMT, SPI, Pick and Place Machine, Reflow pec, AOI, rentgenový kontrolní systém, dopravník vyrovnávací paměti PCB, vykladač NG/OK a stroj na čištění PCBA.
Během projektu sehrál stroj na čištění trysek důležitou roli pro udržení stability uložení při kontinuální výrobě. Inženýři ICT poskytovali instalaci na místě, školení výroby a podporu optimalizace procesů. Po zahájení sériové výroby zákazník dosáhl stabilnější přesnosti umístění a nižší frekvence údržby trysek.
| Servis a podpora školení
ICT nedodává pouze jednotlivé stroje. Poskytujeme kompletní řešení plánování továrny SMT včetně systémů výroby SMT, DIP a konformních nátěrů.
Od vkládání desek plošných spojů, tisku pájecí pasty, umístění, pájení přetavením, kontroly AOI, rentgenové analýzy, čištění, testování a konečného vyložení je každý stroj navržen tak, aby spolu efektivně fungoval. Stroj na čištění trysek je integrován do pracovních postupů preventivní údržby, aby se snížily neočekávané problémy s umístěním a zlepšila se dlouhodobá stabilita linky.
Náš technický tým podporuje návrh rozvržení, instalaci, ladění, školení operátorů a podporu spouštění výroby pro globální zákazníky.
| Co říkají naši zákazníci
Moderní továrny SMT vyžadují stabilní provoz zařízení během dlouhých výrobních cyklů. Mnoho výrobců nyní věnuje více pozornosti údržbě zařízení, protože znečištění trysek přímo ovlivňuje kvalitu umístění.
Řešení trysek vysokotlakého čističe pomáhá továrnám snižovat četnost poruch sběru, minimalizovat četnost výměn trysek a udržovat stabilní výkon stroje. To se stává obzvláště důležité v automobilové elektronice, dronech PCBA, průmyslových řídicích deskách a prostředích výroby SMT s vysokou hustotou.
S čistšími tryskami mohou továrny snížit prostoje a zlepšit celkovou konzistenci výroby.
| Certifikace a standardy
Veškeré ICT vybavení je navrženo podle mezinárodních výrobních standardů. Naše řešení SMT splňují požadavky CE, ISO9001 a RoHS.
Pro globální zákazníky ICT poskytuje vzdálenou technickou podporu, anglické provozní manuály, videoškolení a zámořské instalační služby. Stroj na čištění trysek je navržen s jednoduchou provozní logikou, takže se obsluha může rychle naučit postupy údržby bez složitého školení.
Poprodejní servis s rychlou odezvou pomáhá továrnám udržovat nepřetržitou efektivitu výroby.
| O ICT společnosti a továrně
ICT se zaměřuje na kompletní tovární řešení SMT pro výrobce elektroniky po celém světě. Naše řešení zahrnují montáž SMT, výrobu DIP, konformní lakování, kontrolu, testování a čištění.
Díky zkušenostem s automobilovou elektronikou, LED produkty, drony, průmyslovým řízením a výrobou spotřební elektroniky pomáhá ICT továrnám zlepšit automatizaci, stabilitu výroby a efektivitu řízení procesů.
Od výroby zařízení po instalaci a školení na místě pomáháme zákazníkům vybudovat stabilní a škálovatelné systémy výroby elektroniky pro dlouhodobý růst výroby.
