ICT-5151
I.C.T
| Množství: | |
|---|---|
| ICT Full-auto SMT PCB sítotiskový stroj
Sítotiskový stroj ICT Full-auto SMT PCB je vysoce přesná automatická šablonová tiskárna smt určená pro montáž moderní elektroniky. Řeší problémy s ručním vkládáním s plnou automatizací, dosahuje rychlého 7sekundového cyklu a špičkové opakovatelnosti. Tento tiskový stroj smt PCB podporuje tisk na lepidlo a řídí náklady pomocí efektivních procesů. Integrovaný s Průmyslem 4.0 a MES sleduje data ze strojů v reálném čase, aby zkrátil časy cyklů a zlepšil výstup. Ideální pro spotřební elektroniku, automobilový průmysl a pole LED, zpracuje desky plošných spojů od 50x50mm do 900x600mm. Automatická kalibrace, nastavitelný tlak a čištění šablony zajišťují kvalitu. Díky plné odbornosti ICT v továrně je tento plně automatický sítotiskový stroj SMT PCB snadno nastavitelný a bezpečný.
| Funkce
Plně automatický sítotiskový stroj SMT PCB používá obloukovou mostovou stěrku se dvěma krokovými motory pro stabilní tlak. Dvojité kluzné lišty udržují přesný pohyb před a po tisku. Zpětná vazba v reálném čase automaticky upravuje tlak pro dokonalé tvarování pasty. Přesnost polohování dosahuje ±0,01 mm, s tiskem ±0,025 mm. Systém vidění s koaxiálními světly detekuje značky na různých deskách plošných spojů, jako jsou pocínované nebo měděné. Programovatelné oddělení řídí rychlost a vzdálenost pro více metod. Toto nastavení podporuje velkoobjemové běhy v aplikacích tiskových strojů smt PCB, čímž snižuje výskyt defektů a pokaždé zajišťuje rovnoměrné usazování.
Transport v této tiskárně smt šablon automaticky používá jedinečný pás, aby se zabránilo problémům se zasekáváním PCB. Motorové pohony dosahují přesné rychlosti až 1500 mm/s, s flexibilními směry: doleva-doprava nebo doprava-doleva. Boční svorky a vakuově drží desky pevně pro hladký kontakt se šablonou. Plošina se nastavuje ve třech osách s přímými motory pro rychlé a vysoce přesné vyrovnání. Magnetické kolíky a bloky zvládají deformaci pod 1 %. Standard SMEMA umožňuje snadné připojení linky. Tento systém zvládá tloušťky od 0,4 mm do 6 mm, přičemž zajišťuje spolehlivý a rychlý tok plně automatického sítotiskového stroje SMT PCB.
Možnosti čištění zahrnují suché, mokré a vakuové a v případě potřeby ruční. Sprejový systém čistí rovnoměrně shora dolů, je řízen softwarem pro úsporu materiálů. Samostatné CCD a čisticí části usnadňují přístup, se silným odsáváním pro účinné vysávání. Volitelná kontrola šablony využívá světlo k rozpoznání špinavých děr a automatickému čištění. To zabraňuje hromadění pasty v plně automatickém SMT PCB sítotiskovém stroji a udržuje kvalitu po dlouhou dobu. Konstrukce nenáročná na údržbu s importovanými díly zkracuje prostoje na vytížených linkách.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT

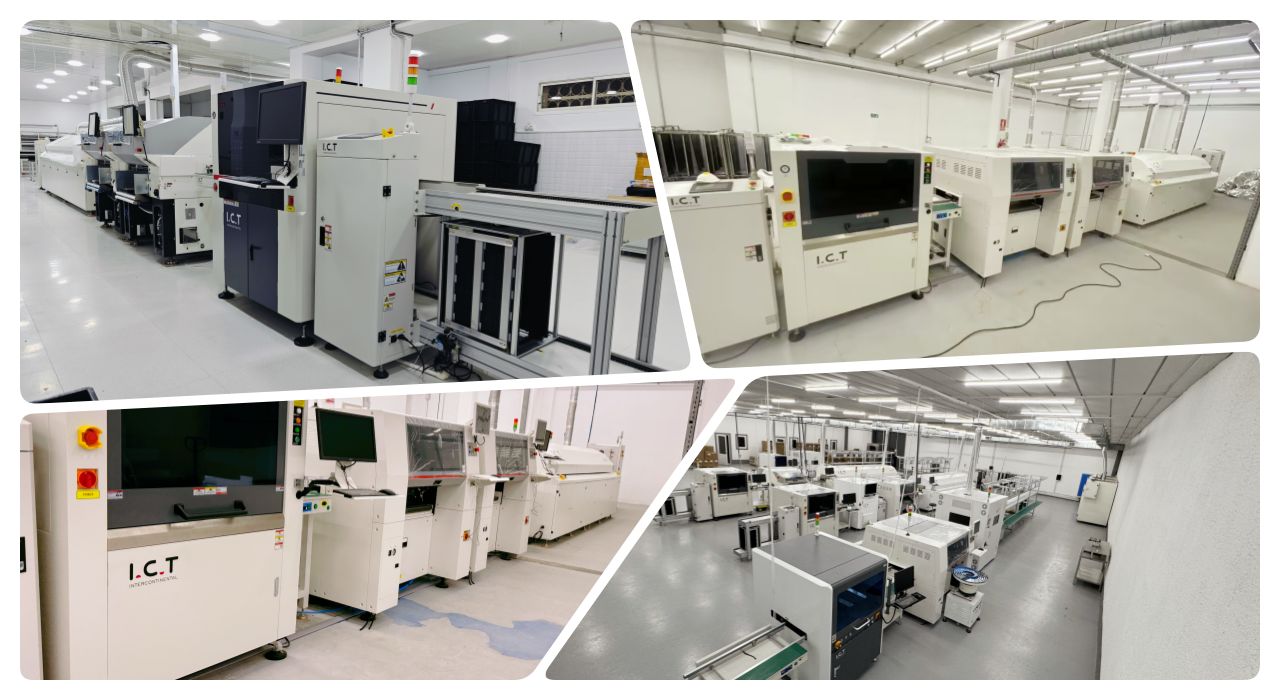

Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj / montáž na etikety / inkoustová tiskárna |
| Video případu úspěchu zákazníka
V roce 2025 ICT úspěšně dodalo kompletní výrobní linku SMT a linku DIP do společnosti ODM v Saúdské Arábii. Dva zkušení techničtí inženýři cestovali na místo na Blízkém východě, aby poskytli plnou podporu při instalaci a školení. Video ukazuje, jak tým nastavuje plně automatický sítotiskový stroj SMT PCB spolu s dalším vybavením, což zajišťuje bezproblémovou integraci. Vedli místní zaměstnance provozem, řešením problémů a údržbou, pokrývající vše od vkládání pasty po čisticí cykly. Tato praktická služba pomohla klientovi rychle zahájit výrobu a dosáhnout vysokých výnosů při montáži spotřební elektroniky. Odbornost inženýrů vyřešila problémy s nastavením na místě, vybudovala důvěru a umožnila továrně dodržet krátké termíny. Globální závazek ICT proměnil složitý projekt v hladký úspěch, což dokazuje naši oddanost zahraničním partnerům.
| Servis a podpora školení
ICT poskytuje komplexní služby pro váš plně automatický sítotiskový stroj SMT PCB, počínaje analýzou poptávky a plánováním. Instalace odborníky na místě zajišťuje rychlé spuštění, jako v našem saúdském projektu. Školení zahrnuje praktickou obsluhu, optimalizaci a bezpečnost vašeho týmu. Nabízíme 24/7 vzdálenou pomoc a rychlou reakci na problémy plus upgrady, jako je automatické zásobování pastou nebo propojení SPI. S 8 globálními pobočkami vás lokalizovaná podpora dostane kdekoli. Programy údržby prodlužují životnost stroje pomocí kvalitních dílů. Tento úplný přístup minimalizuje rizika, snižuje náklady a pomáhá budovat efektivní továrny od nuly.
| Zákaznické recenze
'Naši inženýři ocenili rychlé opravy ICT na místě během školení na Blízkém východě.' – Saudská manažerka ODM. 'Automatická tiskárna šablon smt poskytuje bezchybné výtisky a zvyšuje rychlost naší linky.' – Automotive Client, Europe. 'Bezpečné balení chráněného vybavení díky dlouhé přepravě – žádné poškození.' – Výrobce LED, Asie. 'Rychlé odpovědi na dotazy nás udržely podle plánu – skvělí partneři.' – Electronics Firm, USA. Klienti oceňují naše zkušené inženýry, spolehlivé stroje, pečlivou dopravu a rychlou podporu.
| Certifikace a standardy
ICT je držitelem CE, RoHS a ISO9001 pro splnění bezpečnostních a ekologických norem pro plně automatický SMT PCB sítotiskový stroj. Patenty pokrývají klíčové technologie, jako jsou čisticí a přepravní systémy. Dovážené značky jako Panasonic zajišťují nízkou poruchovost. Přísné tovární testy zaručují výkon. Tyto značky poskytují důvěru v odolné a vyhovující vybavení.
| O společnosti ICT a naší továrně SMT
Společnost ICT byla založena v roce 2012 a má více než 25 let v elektronice, s 89 zaměstnanci a 20 inženýry v zařízeních Dongguan o rozloze 12 000 m². Prostřednictvím 8 kanceláří obsluhujeme více než 1600 klientů v 72 zemích. Vlastní výzkum a vývoj a výroba poskytují kompletní řešení SMT, která rychle rostou díky přísným systémům kvality. Zaměřujeme se na integritu, otevřené sdílení a integraci Průmyslu 4.0. To podporuje spolehlivé produkty, jako je náš tiskový stroj smt PCB, s globální lokalizovanou službou pro váš úspěch.
