| ICT Acrab-Series Wave Pájení
Vlnové pájení řady Acrab je určeno pro továrny, které potřebují zvládnout vše od malých spotřebitelských desek až po vlnovou páječku pro velké díly PCB používané v automobilovém a průmyslovém vybavení. Tři modely pokrývají šířku 350 mm, 450 mm a 615 mm. Integruje vlnovou páječku s tavidlem, dlouhým předehříváním, ultrastabilní dvojitou vlnou a modulárními možnostmi (dusík, horní předehřev, elektrická šířka). Provozní výkon zůstává na 8-10 kW. Beznástrojová údržba udržuje celou linku vlnové páječky plošných spojů v chodu téměř bez prostojů.
| Funkce
Celá postřikovací sestava se posouvá dopředu po kolejnicích. Dvě japonské trysky Kuroda, řízené krokovými motory, poskytují programovatelný objem toku, úhel, šířku a hustotu. Všechny parametry jsou uloženy a opakovatelné. Automatický čisticí cyklus a konstrukce z nerezové oceli 316 udržují komoru bez skvrn. Vlnová páječka s tavidlem je připravena pro další desku během několika sekund.
Tři nezávislé zóny o celkové délce 1800 mm. Horkovzdušná konvekce a infračervené trubice přivedou tunel na 250 ℃ za patnáct minut. Vysokoteplotní izolační bavlna udržuje ±2 ℃ po celém povrchu desky. Každá zóna využívá zásuvný design – výměna topných těles bez použití nářadí. Volitelný modul horního předehřívání se okamžitě instaluje pro extra silné desky.
Přesný řetěz a odolné titanové prsty s dvojitým hákem přepravují desky až do šířky 615 mm bez pádu. Patentované synchronní vstupní zařízení zaručuje hladký přesun z nakladače. Přesnost rychlosti dopravníku ±2 mm/min. Prsty se během provozu samočistí. Nastavení šířky ruční nebo elektrické. Díky tomuto systému je vlnová páječka plošných spojů ideální pro smíšenou výrobu.
Jednodílný litinový hrnec se smaltovaným povlakem pojme 500-700 kg bezolovnaté pájky a nikdy se nedeformuje. Duální kolísání výšky vlny pod 0,5 mm. Automatický vratný kanál strusky nepřetržitě odstraňuje odpad. Volitelný systém dusíku dramaticky snižuje oxidaci. Klouby jsou světlé a plné. Vlnová páječka pro velké díly PCB poskytuje kvalitu automobilové třídy v každém cyklu.
Vysoce výkonné horní konvekční ventilátory se aktivují okamžitě po vlně. Volitelné spodní nucené chlazení zvládne vícevrstvé desky. Teplota PCB rychle klesá bez tepelného šoku. Povrch pájky je hladký a lesklý. Výstup desek je dostatečně chladný pro ruční manipulaci. Proces pájení vlnou končí s nulovými defekty a nulovým napětím součástek.
Velký dotykový displej zobrazuje teplotní křivky v reálném čase. PC+PLC s PID+SSR řízením přesně uzamkne parametry. Pohotovostní režim snižuje oxidaci cínu během přestávek. Kompletní historie alarmů a nouzová manuální převodovka. Certifikace CE/UL. Operátoři ovládají vlnovou páječku plošných spojů v jedné směně a provozují ji s jistotou po celá léta.
| Seznam vybavení linky DIP
| Model | Acrab 350 | Acrab 450 |
| Dimenze (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 33 kw | 33 kw |
| Provoz Power | 8kw | 8kw |
| Řídicí systém | PC + PLC | PC + PLC |
| Předehřívací zóna | 3 | 3 |
| Délka předehřívání | 1800 mm | 1800 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | (Pokojová teplota) -250°C |
| Šířka desky plošných spojů (mm) | 50-350 mm | 50-450 mm |
| Prst | Pružinový stlačovací prst (standardní); Možnost: Pružinový stiskací prst, prst kachních úst | |
| Kapacita pájecího hrnce | Bezolovnatý 500 kg | |
| Hmotnost stroje (kg) | Cca 1600 kg | Cca 1900 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky DIP

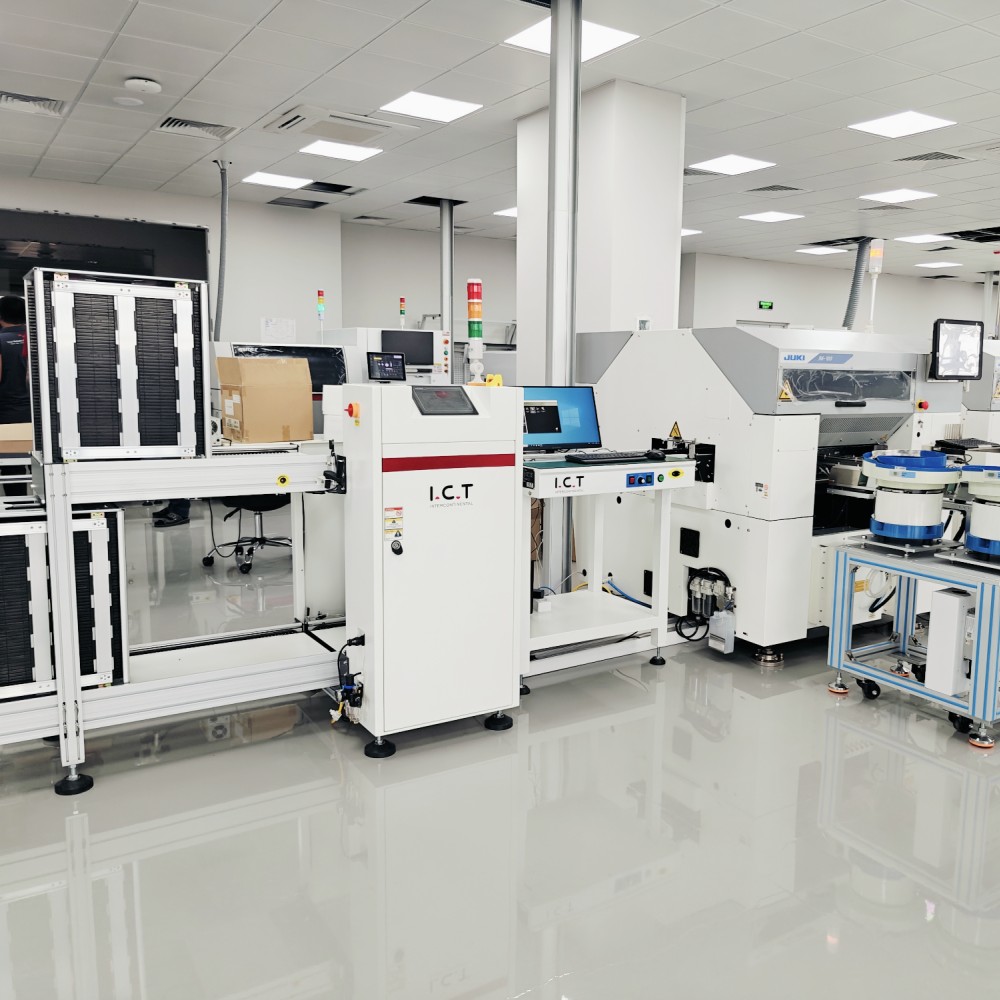

ICT poskytuje kompletní a flexibilní výrobní linku DIP pro vysoce efektivní montáž průchozích otvorů. Systém zahrnuje automatický vkládací stroj pro přesné umístění součástek, vlnový zavaděč a vykladač pro hladký přenos DPS, spolehlivý vlnový pájecí stroj a montážní pásovou linku pro finální kontrolu a testování. Modulární design umožňuje snadné změny uspořádání a budoucí upgrady. Díky stabilnímu výkonu, nízké poruchovosti a plné podpoře globálního týmu ICT pomáhá tato řada DIP továrnám snižovat náklady na pracovní sílu, zvyšovat výnosy a rychle plnit různé výrobní požadavky.
| Název produktu | Účel v řádku DIP |
|---|---|
| Automatický vkládací stroj | Automaticky umísťuje součástky na desky plošných spojů s přesností pro výrobní linku DIP. |
Taví pájku za účelem vytvoření pevných spojů na deskách plošných spojů během procesu THT plug-in. | |
Aplikuje pájku selektivně na konkrétní oblasti pro přesné sestavení THT | |
Kontroluje pájené spoje a vady umístění na DIP sestaveném PCB. | |
Vstupní stroj desky a výstupní stroj desky | |
| DIP periferie | Periferní produkty výrobní linky DIP |
| Video o úspěchu zákazníka
V roce 2023 ICT úspěšně dodalo kompletní vlnovou pájecí linku významnému výrobci automobilové elektroniky v Mexiku. Balení obsahovalo vlnovou páječku Acrab-350, vlnový nakladač, vykladač vln, vkládací zařízení THT a kompletní dopravníkový systém. Během dvou týdnů po příjezdu naši inženýři přiletěli, aby provedli instalaci na místě, elektrické připojení, odladění procesů a komplexní školení operátorů. Po jednom týdnu intenzivního uvádění do provozu a optimalizace parametrů dosáhla celá řada stabilních 99,7 % výtěžnosti prvního průchodu na dvou různých typech automobilových PCBA. Zákazník potvrdil plné přijetí a nadále se spoléhá na náš místní servisní tým, že bude poskytovat nepřetržitou podporu.
| Odborné služby a školení
ICT nabízí skutečnou komplexní službu: návrh uspořádání závodu, dodávku zařízení, instalaci, školení, optimalizaci procesů, dodávky náhradních dílů a technickou podporu po celou dobu životnosti. Dvacet inženýrů v osmi zámořských kancelářích poskytuje 24hodinovou odezvu. Zákazníci po celém světě hlásí vyšší výnosy, nižší provozní náklady a naprostou důvěru v naše partnerství.
| Ohlasy zákazníků
Zákazníci neustále chválí kompletní schopnosti ICT na klíč, okamžitou globální technickou podporu, spolehlivý dlouhodobý výkon zařízení, důkladné školicí programy a partnerství, které trvá dlouho po dodání.
| Certifikace kvality
Každý ICT vlnový pájecí stroj nese certifikaci CE, RoHS, ISO9001:2015 a několik patentů na vynálezy. Každá jednotka prochází 72hodinovým testováním při plném zatížení plus podrobnou kontrolou kvality v naší továrně v Dongguanu před odesláním.
| O ICT společnosti a továrně
Společnost ICT byla založena v roce 2012 v Dongguanu v Číně a rozrostla se v důvěryhodného partnera pro kompletní tovární řešení pro výrobu SMT a DIP. Téměř 90 zaměstnanců a 20 inženýrů pracuje v moderním zařízení o rozloze 12 000 m². Navrhujeme a vyrábíme základní vybavení vlastními silami, sloužíme více než 25 letům kombinovaných průmyslových zkušeností a obsluhujeme více než 1 600 zákazníků v 72 zemích prostřednictvím osmi zámořských prodejních a servisních středisek. Od jednovlnné pájecí stanice až po kompletní linky na klíč, zůstáváme se zákazníky od prvního dne do poslední desky.
