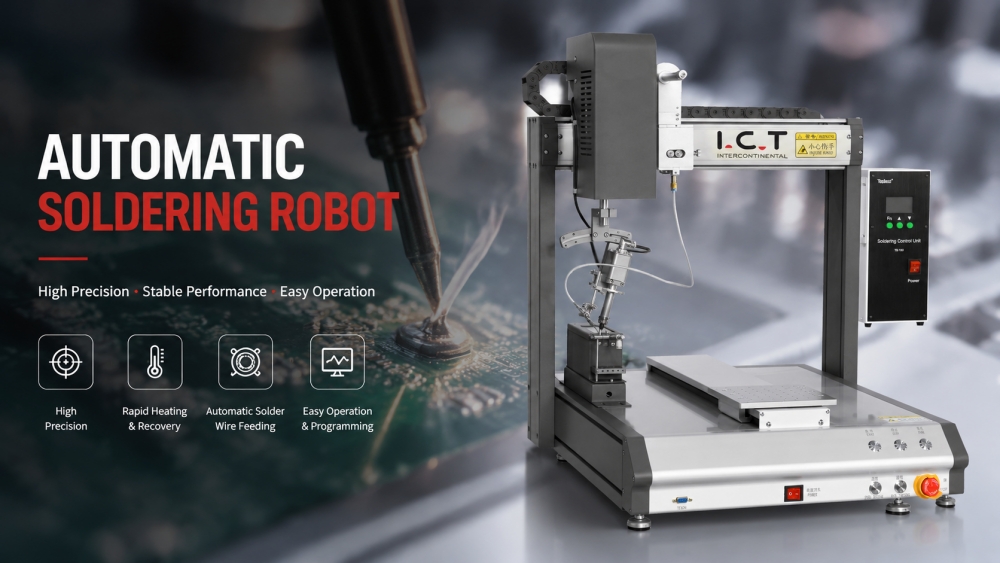

| Přehled automatického pájecího robota PCB
Automatický pájecí robot s plošnými spoji poskytuje efektivní a přesné pájení plošných spojů a malých elektronických modulů. Díky integrovanému víceosému pohybu, automatickému podávání drátu a rychlému indukčnímu ohřevu zajišťuje jednotné, opakovatelné pájené spoje. Operátoři mohou programovat pájecí dráhy, upravovat podávání drátu a monitorovat spoje pomocí volitelného kamerového systému. Systém je vhodný pro stolní nastavení nebo integraci do úplných SMT linek, zlepšuje propustnost, snižuje pracnost a udržuje konzistentní vysoce kvalitní výrobu desek plošných spojů a elektronických sad.
| Funkce automatického pájecího robota

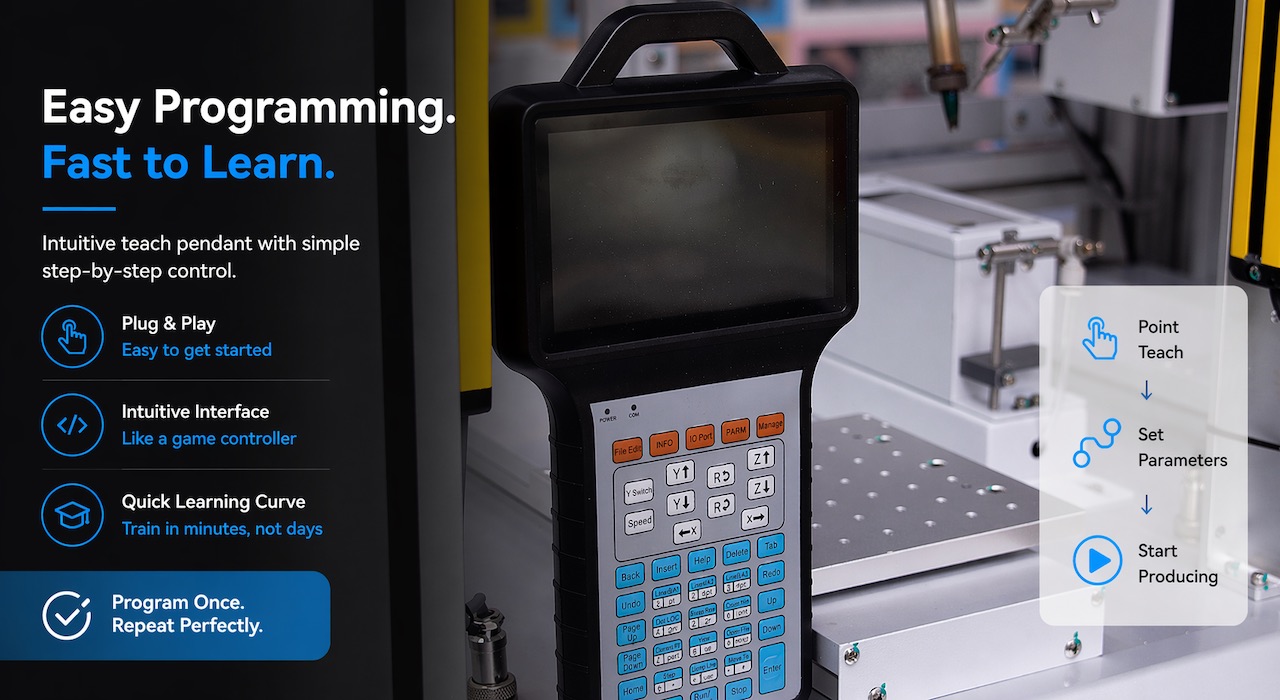

Snadné programování
Až 200 pájecích bodů na PCB lze naprogramovat za méně než 5 minut. Dráhy, doby prodlevy a rychlosti posuvu pájky jsou nastavitelné. Lze uložit deset různých programů desky pro rychlé přepínání mezi typy desek plošných spojů bez prostojů.

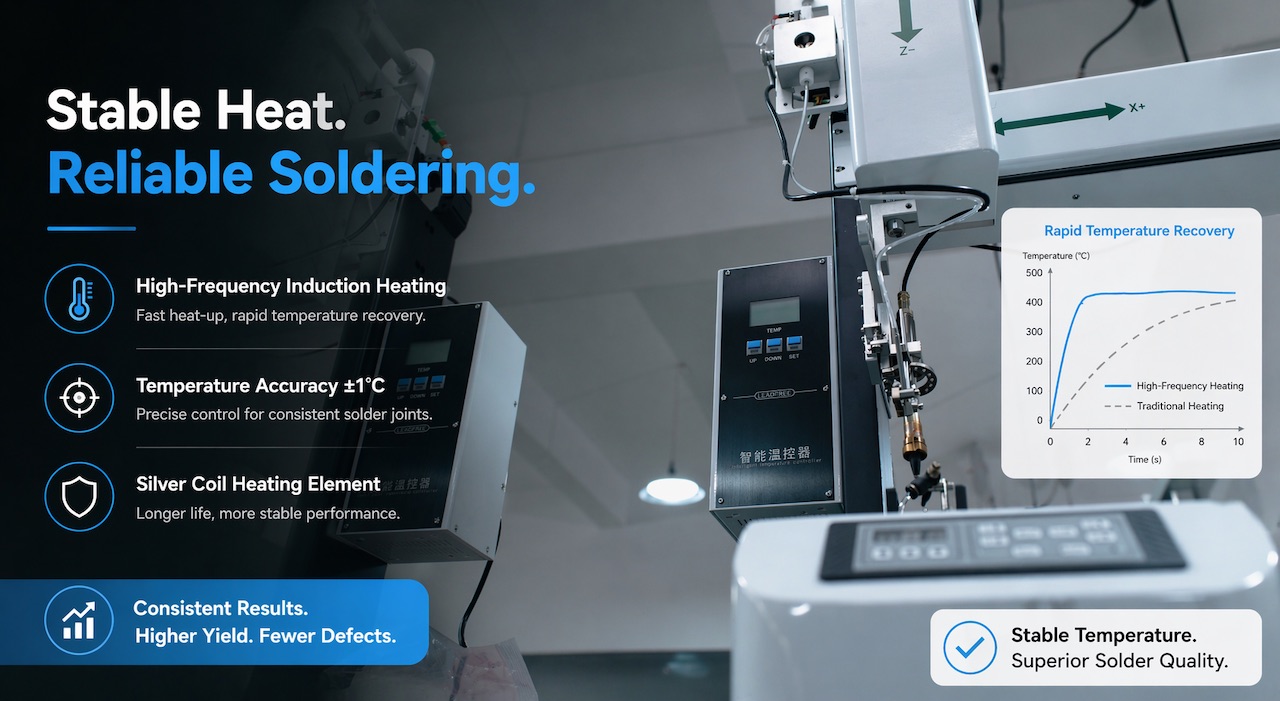

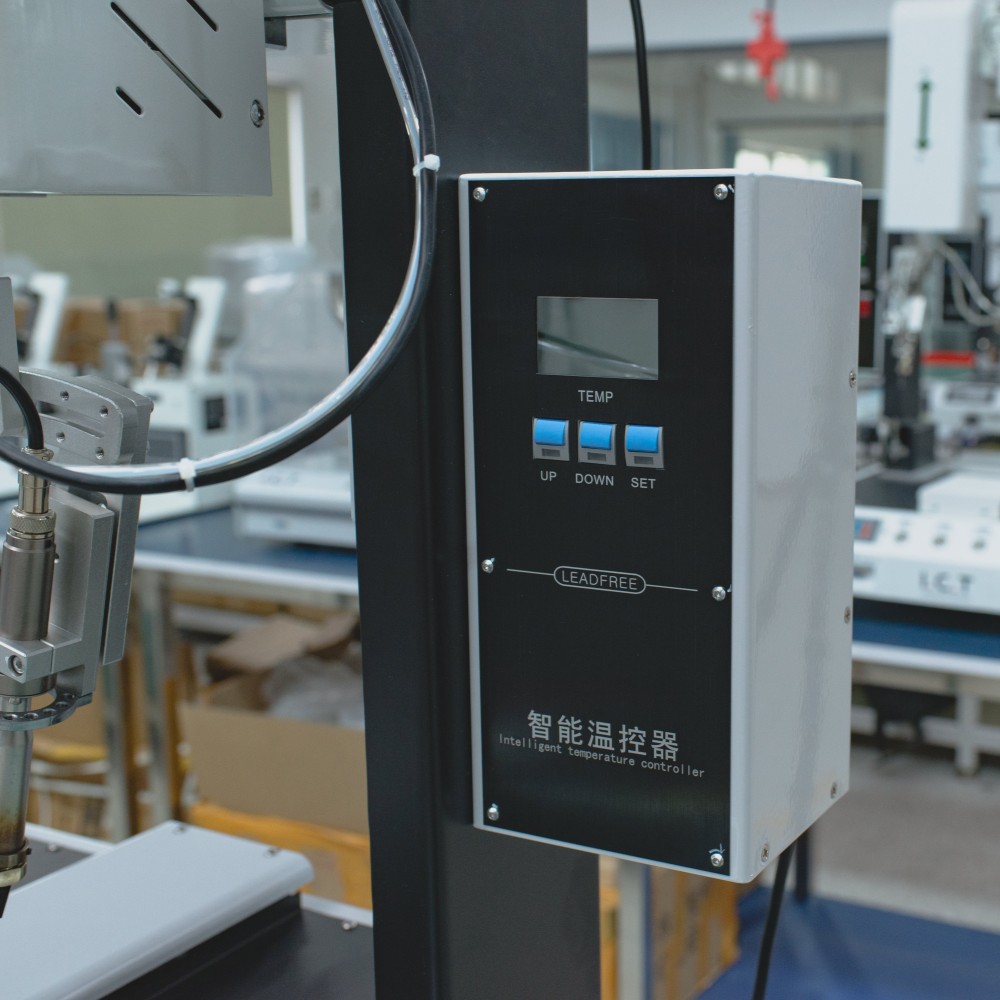

Stabilní tepelně spolehlivé pájení
Vysokofrekvenční indukční ohřev dosáhne 500°C za 3 sekundy a udržuje stabilitu ±1°C. Stříbrné vinuté prvky vydrží více než 2 000 hodin a podporují více než 100 pájených spojů na cyklus. U desek plošných spojů s vysokou hustotou je dosaženo konzistentní kvality pájení.

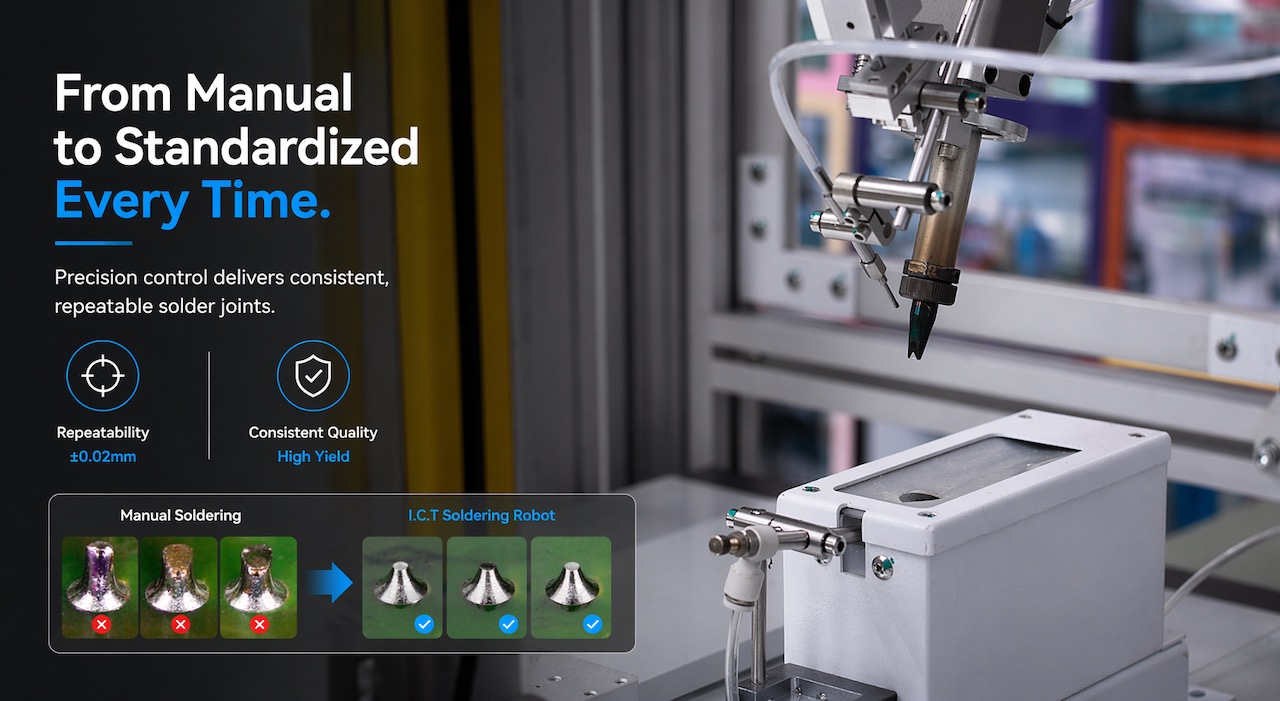

Od manuálního po standardizované
Výuka programování převádí ruční pájení na opakovatelné automatizované sekvence. Souřadnice jsou uloženy digitálně s přesností ±0,1 mm, což snižuje lidskou chybu o více než 90 %. Konzistence mezi jednotlivými dávkami je zachována pro všechny sestavy PCB.

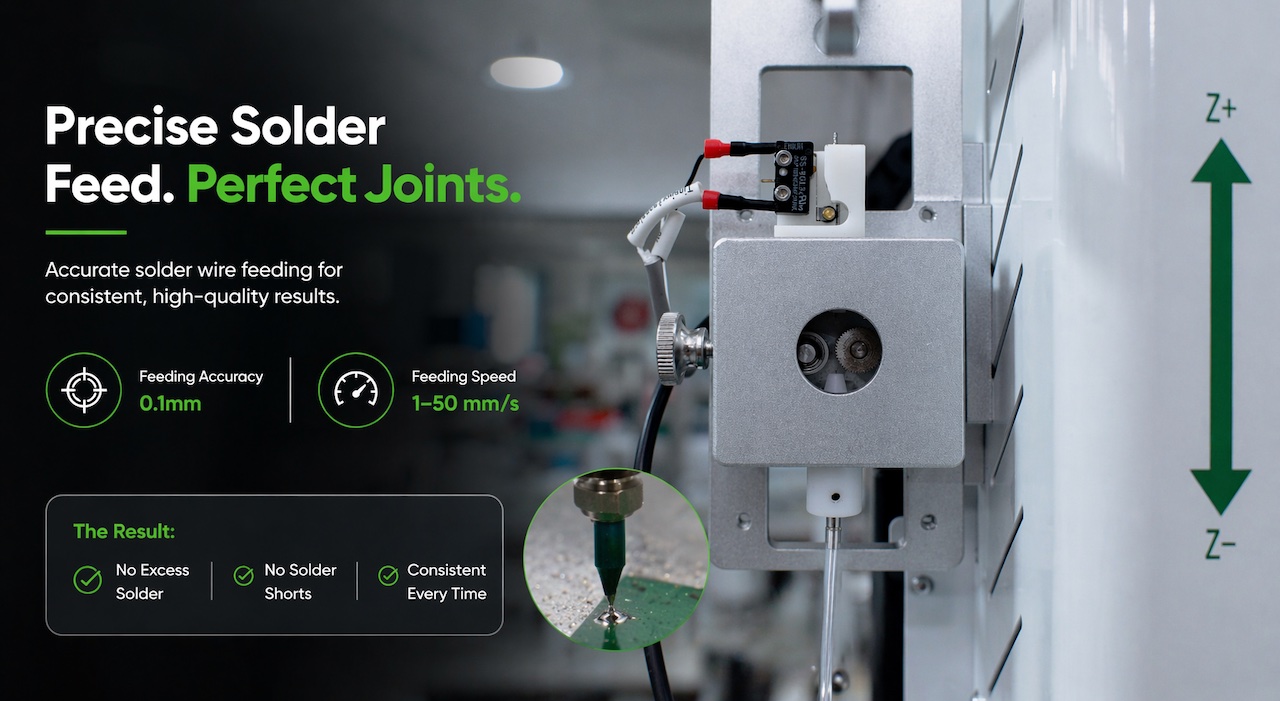

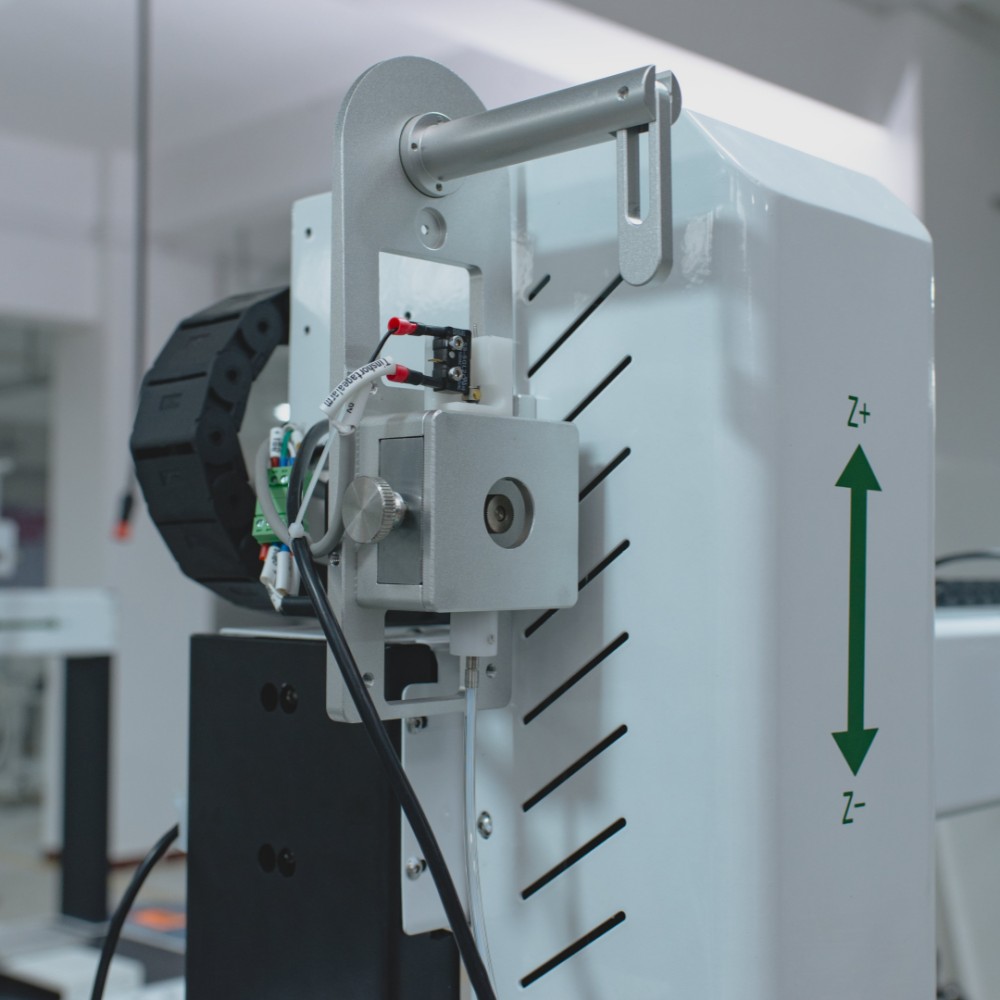

Přesné pájení perfektní spoje
Pájecí drát (0,6–1,2 mm) se posouvá rychlostí 1–50 mm/s s přesností ±0,02 mm. Zbytky tavidla a prasklý cín jsou minimalizovány. Každý spoj prochází kontrolou, což zajišťuje vysokou výtěžnost a spolehlivost napříč sestavami PCB.

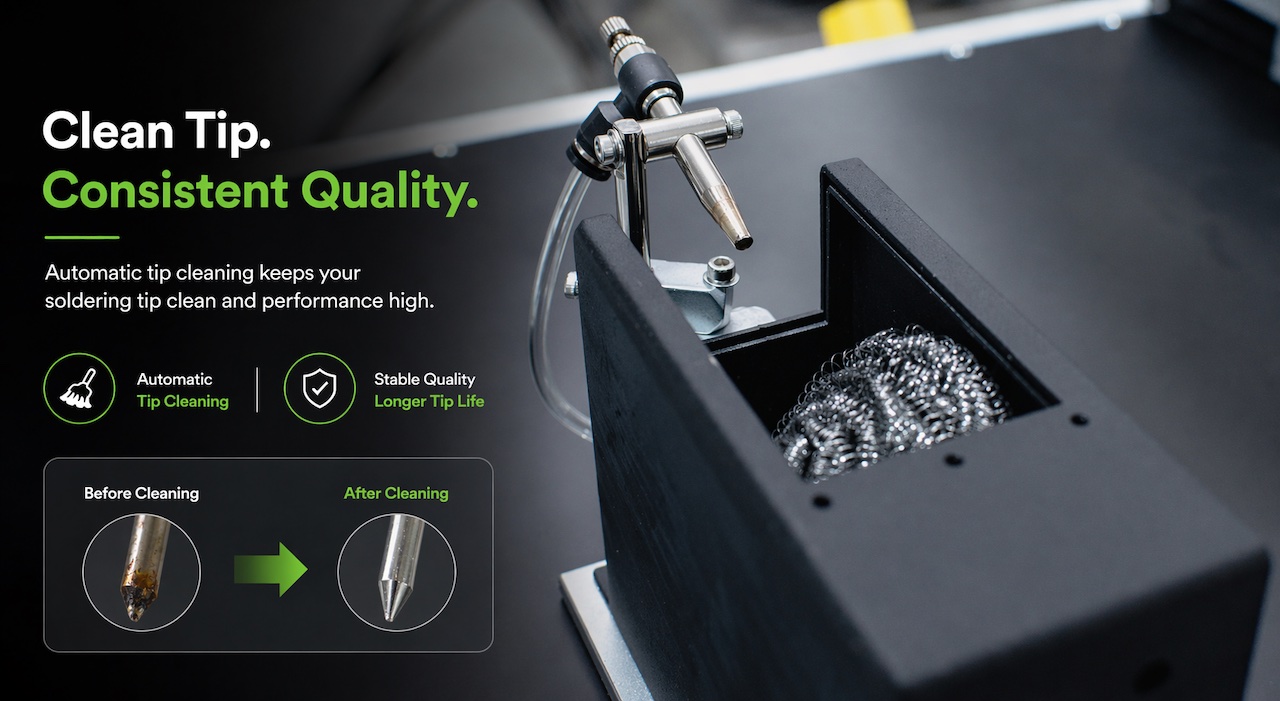

Čistý hrot Konzistentní kvalita
Automatické čištění hrotu probíhá každých 5 minut nebo po 50 spojích. Vzduch a ocelový drát odstraňují oxidaci a zbytky, prodlužují životnost hrotu o 50 % a udržují jednotnou kvalitu pájení při velkoobjemové výrobě.
| Specifikace automatického pájecího robota
| Specifikace | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Číslo platformy | 1 | 1 | 2 | 2 |
| Číslo hlavy | 1 | 2 | 1 | 2 |
| Topný výkon | 150w | 300w | 150w | 300w |
| Max. Velikost PCB | 300×300 mm | 500×300 mm | 250 × 250 mm pro každou platformu | 250 × 250 mm pro každou platformu |
| Maximální rychlost pohybu | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s | Osa X,Y: 600-800 mm/s, osa Z: 400 mm/s, osa R: 300°/s |
| Pájecí hrot čistý | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) | Ocelový drát a tlak vzduchu (volitelně: čištění rotujícím kartáčem) |
| Pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát | 0,6~1,2mm pájecí drát |
| Rychlost podávání pájky | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Opakovaná přesnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Teplotní rozsah | Pokojová teplota – 500°C | Pokojová teplota – 500°C | Pokojová teplota – 500°C | Pokojová teplota – 500°C |
| Přesnost teploty | ±1 °C | ±1 °C | ±1 °C | ±1 °C |
| Režim jízdy | Krokový motor | Krokový motor | Krokový motor | Krokový motor |
| Režim ovládání | Naučit přívěsek | Naučit přívěsek | Naučit přívěsek | Naučit přívěsek |
| Tlak vzduchu | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Napájení | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenze | 750 × 650 × 880 mm | 780 × 660 × 770 mm | 930 × 650 × 880 mm | 1280 × 750 × 950 mm |
| Hmotnost | Cca 60 kg | Cca 70 kg | Cca 80 kg | Cca 85 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
