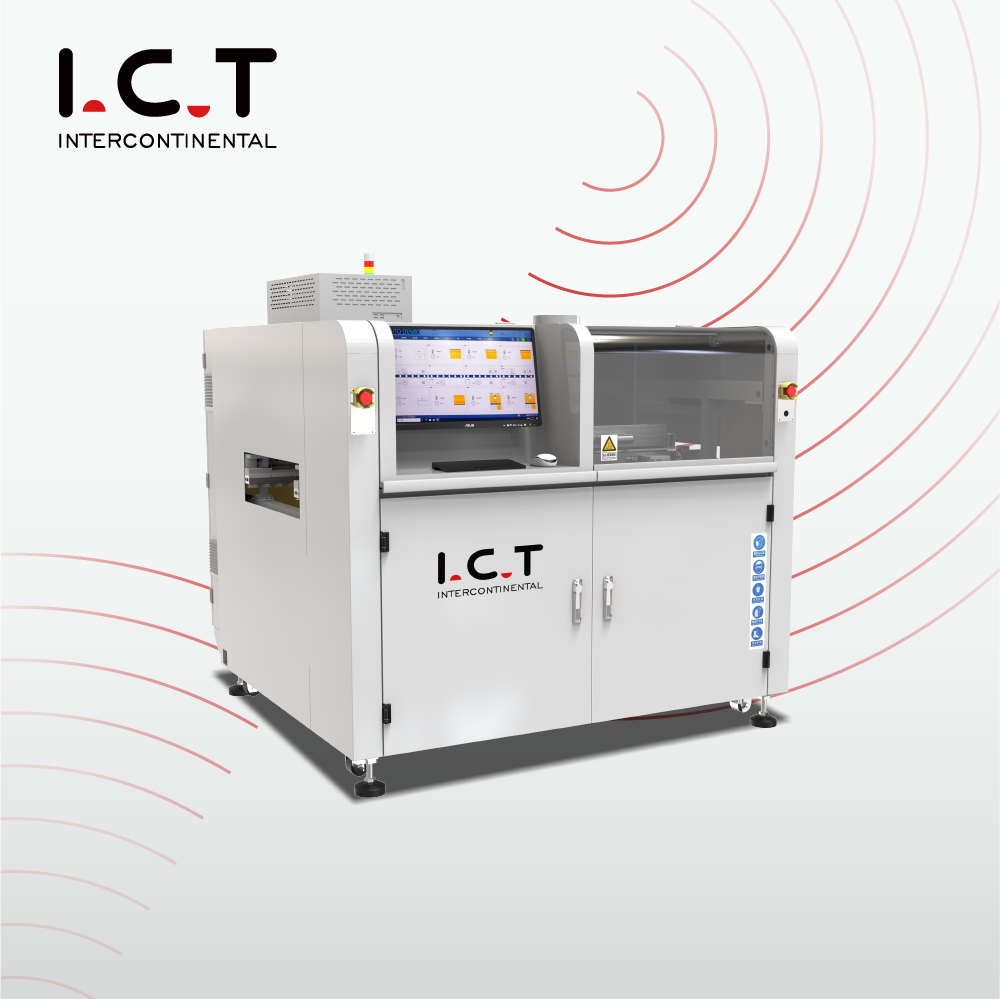

| On-line selektivní vlnový páječ
ICT On-line selektivní vlnová pájecí stroj, plně navržený a vyrobený v Dongguanu, je skutečným selektivním pájecím systémem vytvořeným pro velkoobjemové továrny SMT s velkým množstvím směsi, které odmítají slevit z kvality kvůli rychlosti. Deska plošných spojů nepřetržitě klouže po přesném dopravníku, zatímco ultralehký litinový hliníkový portál – poháněný servy Panasonic a lineárními kolejnicemi – přivádí tavidlo a pájku přesně na kolíky. Inline dusíkový ohřev vytváří lesklé, plné filety s prakticky nulovým odpadem. Operátoři ovládají každý detail – dráhy, teploty, objem postřiku, výšku vlny – na velké dotykové obrazovce Windows a ukládají nekonečné programy pro okamžité změny. Automatická kalibrace vln, živý CCD, německý tryskový ventil a titanový hrnec promění tento on-line selektivní vlnový pájecí stroj na ziskové centrum 24/7.
| Seznam vybavení linky DIP
Německý vysokofrekvenční tryskový ventil vystřeluje mikrotečky toku s nízkým obsahem pevných látek (<10 %) opakovatelné na 0,02 mm. Tlaková nádrž a digitální průtokoměr udržují tlak pevný, i když je nádrž téměř prázdná. Zbytek padá do rychle vytahovacího zásobníku. Japonská pneumatika SMC a přední měřidla usnadňují každodenní kontroly. Automatické čerpadlo nikdy nenechá poklesnout zásobu. Tento modul tavidla dokonale aktivuje každou podložku na on-line selektivním vlnovém pájecím stroji.
Plně nastavitelné spodní IR je standardní; horní horký vzduch nebo extra IR volitelně. Rozložení s otevřenou mřížkou a silná vysokoteplotní izolace šíří teplo rovnoměrně po celé desce. Prémiové ohřívače a zásuvné motory běží po mnoho let tiše a bez použití nářadí. Výstup desek je dokonale aktivovaný a bez pnutí, připraven pro bezchybné spoje v systému selektivního pájení.
Německé elektromagnetické čerpadlo a titanový hrnec vytvářejí ultrastabilní mini vlnu, která se nikdy neunáší. Nastavte průtok N2, teplotu pájky, výšku vlny a automatickou kalibraci přímo z dotykové obrazovky. Inline dusík poskytuje zrcadlově lesklé filety a téměř žádné strusky. Laser kontroluje výšku, trysky se samočistí a 900 hodin videa je uloženo pro sledovatelnost. Toto je neprůstřelné jádro každého on-line selektivního vlnového pájecího stroje.
Třídílný dopravník kompatibilní se SMEMA a pneumatické boční/horní upínače udrží desky až 20 kg v klidu během pájení. Masivní kolejnice a vysoce přesná serva pohybují PCB hladce při linkové rychlosti. Tlusté nebo oboustranné sestavy se snadno vyčistí. Zkonstruováno pro nepřetržitý vysokoobjemový provoz na jakémkoli selektivním pájecím systému.
PLC s certifikací CE, kabeláž Cat-6 a plná konektivita MES poskytují bleskově rychlou odezvu a naprostou spolehlivost. Průvodci, úpravy na základě obrázků, automatická detekce trysek a vícejazyčné nabídky zkracují školení na hodiny. Vzdálená diagnostika zajišťuje, že on-line selektivní vlnová páječka vydělává nepřetržitě.
Velký barevný dotykový displej, návody krok za krokem, živý náhled CCD na jedno klepnutí a hlasová upozornění zjednodušují ovládání stroje. Okamžitě přepínejte mezi angličtinou, čínštinou, japonštinou nebo ruštinou. Vlastní věžová světla a upgrady Wi-Fi udrží každého v obraze, aniž by opustili linku.
| Specifikace
| On-line selektivní vlnový páječ | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulární online | Sprej + předehřívání a pájení | Stříkání + předehřívání + pájení | Stříkání + předehřívání + pájení + pájení | Stříkání + předehřívání + pájení + pájení + pájení |
| Páječkový systém | ||||
| Množství trysek | 1 | 1 | 2 | 3 |
| Množství pájky | 1 sada | 1 sada | 2 sada | 3 sada |
| Dvojitý hrnec (volitelné) | N/a | Volba | Volba | Volba |
| Síla pájky | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Skladovací nádrž na toky | 1L | 1L | 2L | 2L |
| Podpora toku | Alarm toku, automatický | |||
| Stříkání trysky | Německo Jet Valve (bodové a liniové postřikování) 1 sada | |||
| Velikost stříkací trysky | 130um (180um, možnost 210um) | |||
| Rychlost stříkání | 0 ~ 20 mm/s | |||
| Rychlost pohybu rozprašovací trysky | 0 ~ 400 mm/s | |||
| Předehřívací systém | ||||
| Režim předehřívání | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR |
| Předehřívací oblast | D500*Š500mm | D500*Š500mm | D500*Š500mm | D500*Š500mm |
| Předehřívací zóna | Horní horký vzduch: 2, spodní IR: 1 | |||
| Výkon spodního předehřívání | Max.12kw | |||
| Top předehřívací výkon | Max.6kw | |||
| Doba zahřívání | Cca 15 minut (nastavení 150℃) | |||
| Režim ovládání | PC + PLC | |||
| Přepravní systém | ||||
| Velikost PCB (s držákem) | 120*60~500*500mm | |||
| Výměna PCB | Online | |||
| Vůle desky plošných spojů | 120 mm | |||
| Výška transportu | 900 ± 20 mm | |||
| Šířka transportu | 60 ~ 500 mm | |||
| Rozměr: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Hmotnost | Cca: 800 kg | Cca: 1200 kg | Přibližně: 1300 kg | Cca: 1500 kg |
| Seznam vybavení linky DIP
Doplňte svůj online selektivní vlnový pájecí stroj o plně automatickou DIP linku ICT – dokonalý partner pro výrobu THT s vysokým obsahem směsi. Nastavení na klíč zahrnuje vysokorychlostní DIP vkládací stroj pro přesné umístění součástek, vlnový zavaděč kompatibilní se SMEMA, který hladce zasouvá desky do systému selektivního pájení, jemný vlnový vykladač, který zachytí hotové desky plošných spojů bez stresu, a vyrovnávací dopravník sestavy pro konečnou kontrolu a opravu. Vše je modulární, s certifikací CE a vestavěné interně pro naprostou spolehlivost a bleskově rychlé změny. Díky globálním skladům náhradních dílů a podpoře na místě v 72 zemích udrží ICT celý váš proces průchozí díry v chodu s maximální efektivitou a minimálními náklady – od vkládání až po selektivní pájení.
| Název produktu | Účel v řádku DIP |
|---|---|
Automaticky umísťuje součástky na desky plošných spojů s přesností pro výrobní linku DIP. | |
Taví pájku za účelem vytvoření pevných spojů na deskách plošných spojů během procesu THT plug-in. | |
Aplikuje pájku selektivně na konkrétní oblasti pro přesné sestavení THT | |
| Post-wave Inline AOI | Kontroluje pájené spoje a vady umístění na DIP sestaveném PCB. |
| Video o úspěchu zákazníka
Začátkem roku 2025 přiletěl významný vietnamský dodavatel fotoaparátů ke konečné akceptaci jejich nového on-line selektivního vlnového pájecího stroje. Naši inženýři naložili své skutečné výrobní desky, spustili cykly plné rychlosti, zatímco zákazník sledoval, jak se dokonalé spoje THT tvoří živě na CCD, a poté dva dny školili svůj tým v programování, každodenní údržbě a odstraňování problémů. Odešli 100% připraveni zasáhnout objem v den, kdy přepravka dorazila – další příklad skutečného globálního partnerství ICT.
| Profesionální servis a školení
Od integrace linky a zprovoznění až po celoživotní podporu a upgrady, máme pro vás pokrytí po celém světě. Dvacet senior inženýrů a místní týmy v 72 zemích poskytují školení na místě nebo na dálku, kdykoli to potřebujete. Sklady náhradních dílů na třech kontinentech a skutečné 24/7 horké linky udržují váš selektivní pájecí systém ve špičkové provozuschopnosti po celá desetiletí.
| Chvála zákazníka
Zákazníci nám neustále říkají, že naši inženýři jsou trpěliví, bystří a skutečně jim záleží na jejich úspěchu. Milují precizní přesnost toku, stabilní vlnu a jak rychle se on-line selektivní vlnová páječka vyplatí vyšší výtěžností a nulovým přepracováním. Vývozní bedny dorazí bezchybně a opravy na dálku ve stejný den proměnily první kupující na celoživotní partnery po celém světě.
| Průmyslové certifikace
Každý on-line selektivní vlnový pájecí stroj nese bezpečnostní certifikaci CE, shodu s RoHS, systém kvality ISO9001 a několik patentů na tryskové ventily, čerpadla a kalibraci laseru. Tyto celosvětově důvěryhodné značky dokazují, že získáváte bezpečnou, zelenou a v praxi ověřenou technologii, na kterou se můžete spolehnout kdekoli.
| O ICT společnosti a továrně
Od roku 2012 jsme se rozrostli na moderní kampus o rozloze 12 000 m² s 89 členy týmu, 20 oddanými inženýry a 8 globálními pobočkami. Vše – výzkum a vývoj, výroba, montáž a zapalovací testy – probíhá interně. Obsluhujeme více než 1 600 továren v 72 zemích kompletními řešeními SMT a THT na klíč a každý online selektivní vlnový pájecí stroj odchází podložený přísnou kontrolou a ověřenými systémy kvality.
