Odmítnutí součásti stroje SMT obvykle znamená, že osazovací systém zjistil, že součást nelze vybrat, držet, rozpoznat, opravit nebo umístit v rámci požadované tolerance. V každodenní výrobě se tento problém často nazývá "vyhazující součást" nebo "odmítající součást", ale skutečná příčina může spočívat v podavači, kapse pásky, trysce, vakuové dráze, knihovně vidění, stavu materiálu nebo programových datech. Nižší míra odmítnutí výběru a umístění začíná nalezením přesného bodu, kde k odmítnutí dojde.
Tento článek vysvětluje nejběžnější příčiny odmítnutí komponent SMT praktickým způsobem pro inženýry, techniky a vedoucí výroby. Zaměřuje se na to, jak oddělit mechanické, materiálové, optické a procesně související chyby, aby tým mohl snížit plýtvání bez skrývání rizik kvality.
Obsah

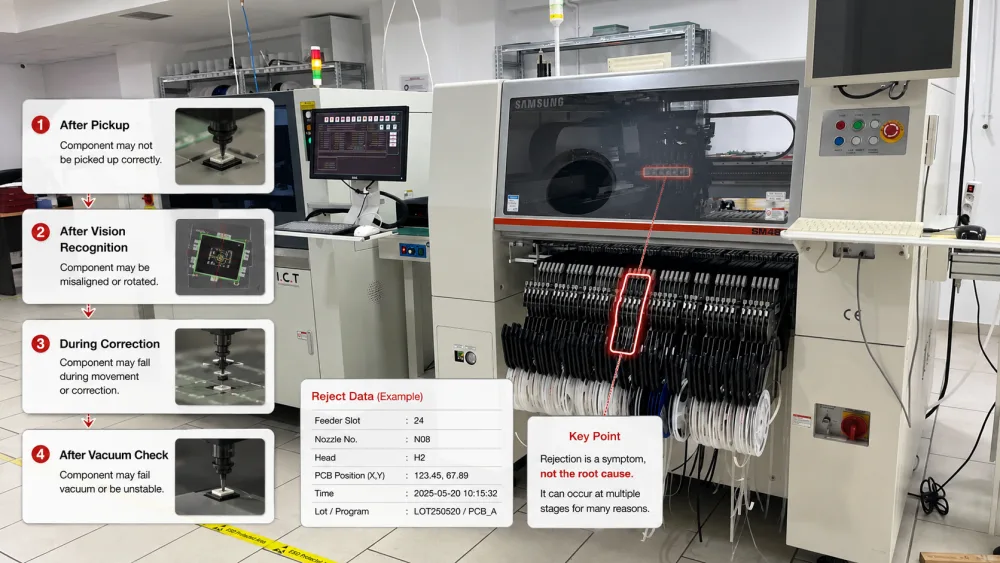

Odmítnutí součásti není jediná chyba. Je to rozhodnutí stroje učiněné poté, co osazovací systém zjistí, že součást nebo výsledek vyzvednutí je mimo povolené procesní okno. Stroj může součást odmítnout ihned po vyzvednutí, po rozpoznání kamerou, během opravy nebo po vakuové kontrole. Obsluha vidí jeden výsledek, ale stroj může reagovat na několik různých signálů.
Komponenta může být odmítnuta, protože nebyla nikdy správně vybrána. Může být také vybrán správně, ale pod kamerou se jeví otočený. V jiném případě může kamera vidět dobrou součást, ale knihovna balíčků může obsahovat nesprávnou velikost těla, tvar vodiče nebo definici polarity. To je důvod, proč změna jedné hodnoty tolerance zřídka vyřeší problém na dlouho.
Dobré řešení problémů začíná dotazem, kde k odmítnutí dochází. Pokud se před kontrolou zraku objeví odmítnutí, tým by měl nejprve zkontrolovat vzhled podavače, stav trysky, výšku sběru a hodnotu podtlaku. Pokud k odmítnutí dojde po kontrole zraku, stanou se důležitější obraz kamery, osvětlení, práh rozpoznání, data balení a vzhled součásti.
Užitečná zpráva o odmítnutí by měla obsahovat dotčenou součást, štěrbinu podavače, číslo trysky, hlavu, dráhu stroje, polohu PCB, čas a šarži. Pokud stejná součást selže na různých pozicích podavače, problém může být v datech balení nebo odchylkách materiálu. Pokud na stejném podavači selže jiná součást, podavač je podezřelý. Pokud na jedné trysce selže mnoho součástí, tryska nebo podtlaková dráha vyžaduje pozornost.

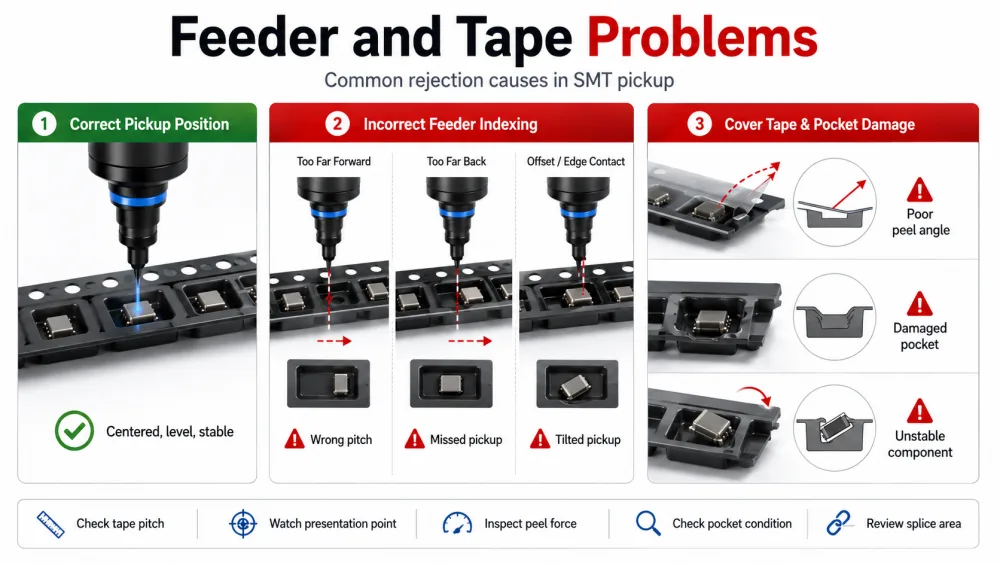

Stav podavače je jednou z prvních oblastí, které je třeba zkontrolovat, když dojde k nárůstu odmítnutí komponent SMT. Podavač podává součást do trysky. Pokud součástka není ve správné poloze snímání, nejlepší hlava stroje a systém vidění nemůže vytvořit stabilní výrobu.
Chyba indexování podavače nastane, když se páska neposune o správnou rozteč. Součást může sedět příliš vpředu, příliš vzadu nebo částečně pod krycí páskou. Tryska pak odebírá součást z nesprávného místa nebo se dotýká kapsy pásky. To může způsobit vynechání snímače, nakloněný snímač, poškozenou součást nebo odmítnutí vidění.
Operátoři by měli porovnat naprogramovanou výšku tónu se skutečnou komponentní páskou. Během zkušebního vyzvednutí by také měli pomalu sledovat bod prezentace. Komponenta by měla dorazit vycentrovaná a vyrovnaná, bez odskoků nebo zpoždění po pohybu pásky.
Problémy s krycí páskou mohou způsobit opakované odmítnutí, i když cívka vypadá zvenčí normálně. Pokud je úhel odlepení krycí pásky špatný, součást se může zvednout, otočit nebo vyskočit uvnitř kapsy. Pokud je kapsa rozdrcena nebo je ohnutá nosná páska, tryska se nemusí správně dotýkat povrchu součásti.
U malých pasivních komponent může i nepatrný pohyb uvnitř kapsy zvýšit míru odmítnutí výběru a umístění. Tým by měl zkontrolovat dráhu pásky, napětí cívky, sílu odlupování, stav kapsy, oblast spoje a vodítko podavače. Problém, který začíná po výměně spoje nebo cívky, často poukazuje na balení nebo nakládání spíše než na hardware stroje.
Tryska je přímým kontaktním bodem mezi osazovacím strojem a součástí. Pokud tryska nemůže vytvořit stabilní těsnění, součást může být vynechána, upuštěna, převrácena nebo odmítnuta viděním. Kontrola trysek a vakua jsou proto nezbytné při analýze vyřazení součástí SMT stroje.
Tryska musí odpovídat tělu součásti, oblasti odběru, hmotnosti a povrchu. Příliš malá tryska nemusí pojmout dostatečnou plochu. Příliš velká tryska se může dotýkat vodičů, hran nebo blízkých stěn kapsy. U součásti s lichým tvarem může být nutné přesunout bod vyzvednutí blíže k těžišti.
Špatný výběr trysky často způsobuje přerušované odmítnutí. Stroj může běžet dobře při nízké rychlosti, ale selže, když se zvýší zrychlení hlavy. Může také častěji odmítat, když je povrch součásti mírně zaprášený nebo když odezva vakua po několika hodinách výroby zeslábne.
Znečištění trysky je jednoduchou, ale častou příčinou. Zbytky pájecí pasty, prach, zbytky pásky nebo částice obalu mohou snížit utěsnění mezi tryskou a součástí. Opotřebený hrot trysky může také způsobit únik, který je příliš malý na to, aby zastavil každý odběr, ale dostatečně velký na to, aby způsobil nestabilní rozpoznávání.
Technici by měli zkontrolovat trysku při zvětšení, vyčistit ji schválenou metodou a porovnat historii chyb podle ID trysky. Pokud vyřazení následuje po trysce poté, co byla tryska přesunuta na jinou hlavu nebo součást, tryska by měla být vyměněna nebo překalibrována.
Vakuum by nemělo být považováno pouze za alarm. Je to užitečný procesní signál. Nízký podtlak může znamenat únik vzduchu, ucpaný filtr, špatnou výšku nasávání, drsný povrch součásti, špatnou prezentaci podavače nebo poškozenou trysku. Hodnota vakua, která se během směny pomalu mění, může indikovat znečištění nebo posun údržby.
Továrny by měly zaznamenávat normální vakuovou základnu pro běžné balení. Když se odmítnutí zvýší, porovnání aktuálních hodnot vakua se základní linií pomůže týmu vyhnout se náhodným úpravám.

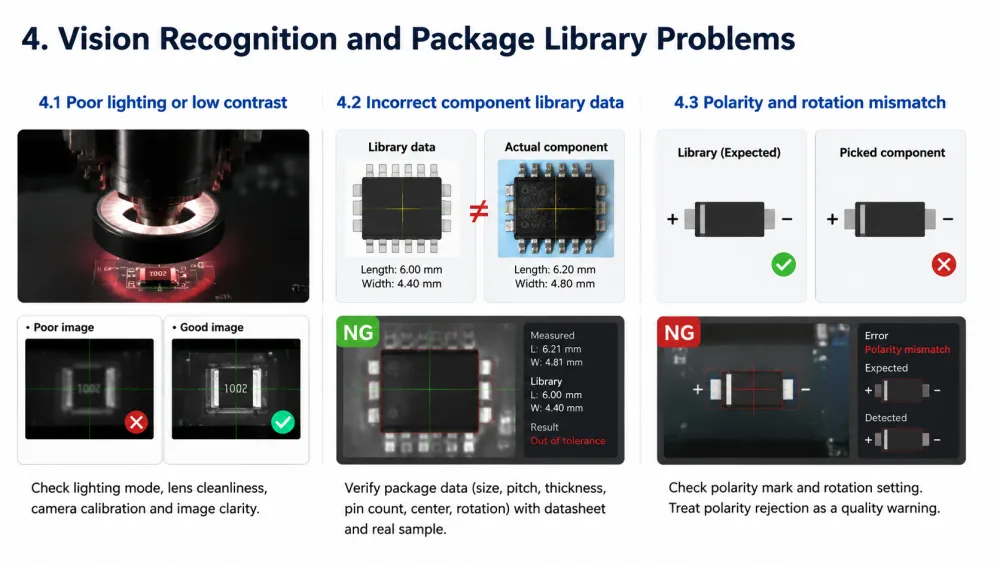

Chyby rozpoznávání vidění jsou další hlavní skupinou příčin odmítnutí komponent SMT. Kamera zkontroluje, zda je součást přítomna, vycentrovaná, správně natočená a v rámci tolerance. Pokud fotoaparát komponent nerozpozná, stroj jej může odmítnout, i když fyzické vyzvednutí vypadá přijatelně.
Některé součásti jsou pro fotoaparát obtížně viditelné. Černé tělo na tmavém pozadí, lesklý kovový povrch, průhledné balení, malá značka polarity nebo nepravidelný tvar vývodu mohou snížit kontrast. Pokud je obraz kamery nejasný, změna tolerance problém nevyřeší. Tým by měl nejprve zkontrolovat režim osvětlení, čistotu objektivu, kalibraci fotoaparátu a skutečný obraz zachycený strojem.
Knihovna balíčků se musí shodovat se skutečnou komponentou. Velikost těla, počet svodů, rozteč, tloušťka, značka polarity, střed snímání a povolená rotace jsou důležité. Knihovna zkopírovaná z podobné součásti může být dostatečně blízká pro jednoduchý čipový balíček, ale selže pro IC s jemným roztečí, konektor, stínění nebo diodu.
Když se po uvedení nového produktu objeví odmítnutí, měla by být data knihovny porovnána s výkresem součásti a skutečným vzorkem. Technik by se měl vyvarovat rozšíření tolerance, dokud nebudou potvrzena data balení.
Nesoulad polarity je zvláště důležitý pro diody, IC, LED a další směrové komponenty. Stroj může součást odmítnout, protože systém počítačového vidění vidí značku v jiné poloze, než knihovna očekává. V některých případech může součást projít umístěním, ale později způsobit vážné elektrické selhání. Z tohoto důvodu by mělo být odmítnutí polarity považováno za varování kvality, nikoli pouze za zpoždění výroby.
Stav materiálu může přímo ovlivnit míru odmítnutí výběru a umístění. Osazovací stroj očekává, že součást dorazí ve stabilním tvaru a poloze. Pokud skladování, manipulace nebo balení změní tento stav, může dojít ke zvýšení odmítnutí, i když se nastavení stroje nezměnilo.
Komponenty citlivé na vlhkost vyžadují kontrolované skladování a manipulaci. Špatné skladování nemusí vždy způsobit okamžité odmítnutí vyzvednutí, ale může způsobit deformaci obalu, vady pájení nebo riziko spolehlivosti později v procesu. JEDEC poskytuje široce používané pokyny pro manipulaci se zařízeními citlivými na vlhkost/přetavení prostřednictvím J-STD-033.
Statický náboj může způsobit přilnutí malých součástí na pásku, trysku nebo okolní povrchy. Prach a kontaminace mohou také ovlivnit snímání a vidění. Dobrý program kontroly ESD pomáhá chránit citlivá zařízení a podporuje stabilnější manipulaci. Norma ANSI/ESD S20.20 je užitečnou referencí pro vybudování formálního řídicího systému ESD.
Různé šarže stejného čísla dílu mohou mít malé odchylky v barvě těla, kontrastu značení, tvaru tuhy nebo uchycení kapsy na pásku. Tyto rozdíly mohou být v rámci tolerance dodavatele, ale přesto ovlivňují rozpoznání nebo vyzvednutí. Když se odmítnutí zvýší po velké změně, měli by inženýři porovnat starý a nový materiál pod stejným obrazem stroje a stejným stavem vyzvednutí.

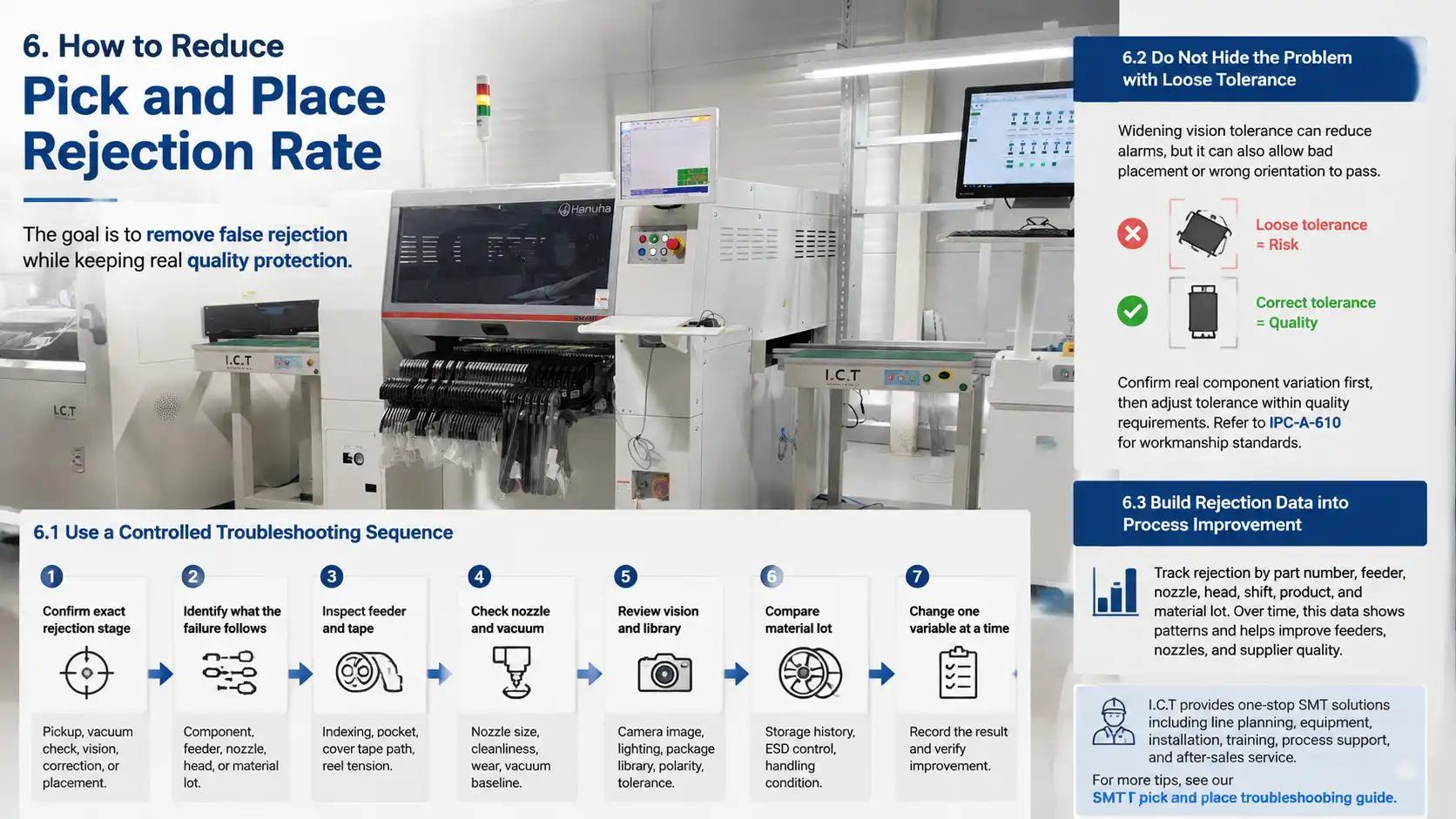

Snížení míry odmítnutí není o snížení citlivosti stroje. Jde o to, aby byl proces stabilnější. Stroj, který odmítá špatný sběr, chrání kvalitu. Stroj, který odmítá kvalitní součástky, plýtvá materiálem a časem. Cílem je odstranit falešné odmítnutí při zachování skutečné ochrany kvality.
Potvrďte přesnou fázi odmítnutí: vyzvednutí, vakuová kontrola, rozpoznání zraku, korekce nebo umístění.
Zkontrolujte, zda porucha následuje po komponentě, podavači, trysce, hlavě nebo šarži materiálu.
Zkontrolujte indexování podavače, kapsu pásky, dráhu krycí pásky a napnutí cívky.
Zkontrolujte velikost trysky, čistotu, opotřebení a základní linii vysávání.
Zkontrolujte obraz kamery, osvětlení, knihovnu balíčků, polaritu a toleranci rozpoznávání.
Porovnejte šarži materiálu, historii skladování, kontrolu ESD a podmínky manipulace.
Měňte jednu proměnnou po druhé a zaznamenejte výsledek.
Rozšíření tolerance vidění může snížit alarmy, ale také může umožnit průchod špatného umístění nebo nesprávné orientace. Bezpečnější metodou je nejprve potvrdit skutečnou odchylku součásti a poté upravit toleranci pouze v rámci požadavků na kvalitu. Obecné reference o zpracování, jako je IPC-A-610, pomáhají výrobním týmům udržovat konzistentní jazyk kontroly a posouzení přijatelnosti.
Záznamy o odmítnutí by se měly stát nástrojem zlepšování procesů. Továrna může sledovat odmítnutí podle čísla dílu, podavače, trysky, hlavy, směny, produktu a šarže materiálu. V průběhu času tato data ukazují, které balení potřebuje lepší strategii trysek, které podavače potřebují údržbu a který dodavatel materiálu vytváří více variací.
ICT poskytuje jednorázová řešení SMT pro výrobce elektroniky, včetně plánování linek, zařízení SMT, instalace, školení, podpory procesů a poprodejního servisu. Když zákazníci čelí opakovanému odmítnutí, ICT může pomoci zkontrolovat celý výrobní řetězec namísto toho, aby se dívali pouze na jednu výstražnou stránku. Pro širší diagnostický rámec si čtenáři mohou také přečíst tohoto průvodce odstraňováním problémů s výběrem a umístěním SMT.
Odmítnutí součásti SMT je příznakem, který je třeba vysledovat až k přesné fázi selhání.
Indexování podavače, stav kapsy pásky a odlupování krycí pásky jsou běžné základní příčiny.
Velikost trysky, opotřebení trysky, znečištění, únik podtlaku a výška odběru silně ovlivňují vyřazení.
Odmítnutí vidění často pochází z osvětlení, kontrastu, dat z knihovny, polarity nebo variace balení.
Manipulace s materiálem, kontrola vlhkosti, kontrola ESD a variace šarže by neměly být ignorovány.
Nejlepší způsob, jak snížit míru odmítnutí výběru a umístění, je provádět jednu kontrolovanou změnu po druhé a zaznamenat výsledek.
Stabilní proces SMT je vybudován na základě pozorování pacienta, čistých dat a dobrých výrobních návyků. Když se odmítání stává častým, správnou reakcí není panika nebo náhodné přizpůsobení. Je to jasná kořenová cesta, která chrání výstup i kvalitu.
Neexistuje žádná univerzální běžná míra odmítnutí, protože závisí na velikosti součásti, typu balení, stavu stroje, kvalitě podavače, rychlosti výroby, balení materiálu a směsi produktů. Linka s mnoha malými pasivními součástkami bude mít jiný rizikový profil než linka s větším konektorem nebo IC. Namísto honby za jedním pevným číslem by továrny měly stanovit normální základní linii pro každý produkt a rodinu balení. Pokud rychlost náhle stoupne nad základní linii po změně šarže materiálu, výměně podavače, výměně trysky nebo aktualizaci programu, tým by to měl okamžitě prošetřit.
Malé součástky mají menší snímací plochu a jsou citlivější na polohu kapsy pásky, statický náboj, velikost trysky, výšku snímání a únik vzduchu. Velmi malé vyosení podavače může způsobit, že tryska sebere poblíž okraje součásti namísto středu. Součást se může zvednout pod úhlem, otočit se pod kamerou nebo spadnout během pohybu hlavy. U malých balení je zvláště důležitá stabilní prezentace podavače a čistý stav trysek.
Tolerance vidění by měla být upravena pouze po kontrole fyzických a datových příčin. Pokud je komponenta skutečně dobrá a knihovna balíčků je příliš přísná, může být správná pečlivá úprava tolerance. Pokud je však součást nakloněna kvůli špatnému snímání nebo pokud má knihovna špatnou značku polarity, širší tolerance problém pouze skryje. To může umožnit špatné umístění do výroby a způsobit větší ztráty ve směru toku.
Praktickou metodou je zjistit, zda problém sleduje podavač nebo trysku. Pokud stejná součást selže pouze v jednom slotu podavače, zkontrolujte kalibraci podavače, indexování, dráhu pásky a stav kapsy. Pokud se stejnou tryskou selže jiná součást, zkontrolujte opotřebení trysky, znečištění, ucpání a únik podtlaku. Pokud problém následuje na jedné cívce materiálu přes různé podavače, může být hlavní příčinou balení materiálu nebo variace šarže.
Externí podpora je užitečná, když odmítnutí pokračuje po základní kontrole podavače, trysky, vakua, vidění a programu. Je také užitečné při zavádění nového produktu, přemisťování stroje, modernizaci linky nebo opakované nestabilitě kvality. Zkušený poskytovatel řešení SMT může společně zkontrolovat stav stroje, nastavení podavače, knihovnu balíků, manipulaci s materiálem, vyvážení linky, školení operátorů a vliv na proces ve směru nebo po směru. Tento širší pohled často najde příčiny, které nelze zobrazit na jediné obrazovce alarmu.
