K posunu v umístění součástky SMT dochází, když součást není namontována v zamýšlené poloze podložky během procesu vybírání a umísťování. Tento problém se může na první pohled zdát malý, ale může vést k přemostění pájky, otevřenému pájenému spoji, náhrobkům, špatnému elektrickému kontaktu, přepracování a nestabilní kvalitě produktu po přetavení.
Pro výrobce elektroniky není vychýlení součástí během umístění pouze problémem přesnosti stroje. Může to být způsobeno podporou desky plošných spojů, opotřebením trysek, polohou podavače, rozpoznáním zraku, stavem pájecí pasty, tlakem při umístění, deformací desky nebo nesprávnými daty programu. Stabilní proces SMT vyžaduje, aby každá část umisťovacího řetězce spolupracovala.
Tato příručka vysvětluje nejběžnější příčiny odchylek umístění SMT a ukazuje, jak je mohou inženýři praktickým způsobem odstraňovat.
Posun součásti znamená, že součást je umístěna mimo její navržený střed podložky. Odsazení může nastat ve směru X, Y, úhlu rotace nebo kombinaci všech tří. V některých případech je součást jen mírně vyosená a přesto může projít kontrolou. V závažnějších případech způsobuje viditelnou vadu pájky nebo funkční poruchu.
Posun umístění komponent SMT se obvykle objevuje v několika formách:
Za prvé, součást se může pohybovat do strany od středu podložky. To je běžné u malých čipových komponent, rezistoru, kondenzátoru, diody a IC s jemným stoupáním. Za druhé, součást se může mírně otáčet, což může ovlivnit vyrovnání vývodů a tvorbu pájených spojů. Za třetí, součástka může sedět na okraji pájecí pasty místo toho, aby správně dosedla na podložku. Za čtvrté, součástka může před přetavením vypadat správně, ale během přetavení se může pohybovat kvůli nerovnováze smáčení pájky.
Každý typ posunu poskytuje jiné vodítko. Opakovaný posun v jednom směru může ukazovat na kalibraci stroje, umístění desky nebo offset programu. Náhodný posun může ukazovat na nestabilitu trysky, vakua, podavače, pájecí pasty nebo podpěry desky.
Moderní výroba SMT používá menší součástky, užší rozteč podložek a vyšší rychlost umístění. Díky tomu je proces méně shovívavý. Malý posun umístění, který byl přijatelný pro součást velkého čipu, může způsobit vážný problém pro součást 0201, BGA, QFN nebo konektor s jemnou roztečí.
Když součástka není vycentrovaná, objem pájecí pasty již není vyvážený. Během přetavení může roztavená pájka odtáhnout součást dále ze správné polohy. To může způsobit přemostění, náhrobek, nedostatečnou pájku, zkosenou součást nebo skrytou slabost kloubu.

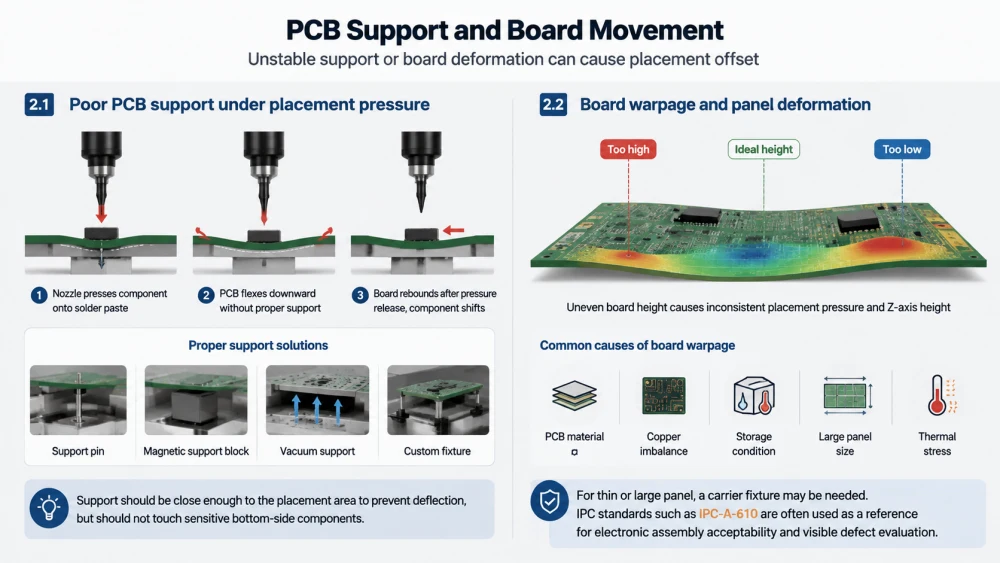

Jednou z nejvíce přehlížených příčin posunu umístění SMT je nestabilní podpora PCB. Pokud se deska během umístění pohybuje, ohýbá, vibruje nebo není správně upnutá, ani vysoce přesný osazovací stroj nemůže udržet stabilní výsledky.
Během umístění tryska přitlačí součástku na pájecí pastu. Pokud není deska plošných spojů podporována zespodu, může se deska ohnout směrem dolů. Když se deska odrazí, součástka se může mírně posunout. To je běžné zejména u tenkých desek, velkých panelů, flexibilních PCB nebo desek s nerovnoměrným rozložením součástek.
Inženýři by měli zkontrolovat, zda jsou správně umístěny podpěrný kolík, magnetický podpěrný blok, vakuová podpěra nebo vlastní přípravek. Podpěra by měla být dostatečně blízko k oblasti umístění, aby se zabránilo vychýlení, ale neměla by se dotýkat citlivé spodní části.
Deformace desky plošných spojů může způsobit různou výšku panelu. Pokud je jedna oblast desky vyšší nebo nižší, než se očekávalo, tlak umístění a výška osy Z mohou být nekonzistentní. Některé součásti mohou být stlačeny příliš silně, zatímco jiné se mohou pájecí pasty téměř nedotýkat.
Deformace desky může pocházet z materiálu PCB, nevyváženosti mědi, skladovacích podmínek, velikosti panelu nebo tepelného namáhání. U tenkých nebo velkých panelů může být zapotřebí upínací přípravek. Standardy IPC, jako je IPC-A-610, se často používají jako reference pro přijatelnost elektronické sestavy a hodnocení viditelných vad.
Tryska je přímým kontaktním bodem mezi strojem SMT a součástí. Pokud tryska nemůže odebrat součást bezpečně a centrálně, posun umístění se stává velmi pravděpodobným.
Opotřebovaná tryska může ztratit svou rovinnost nebo schopnost vzduchotěsnosti. Znečištěná tryska může mít na povrchu snímače zbytky tavidla, prach, částice pájky nebo adhezivní materiál. Nesprávná velikost trysky nemusí odpovídat tělu součásti, což způsobuje nestabilní nabírání a nepřesné vystředění.
U malých součástí je stav trysky kritický. Pokud je tryska příliš velká, může se dotýkat sousední součásti v kapse pásky. Pokud je příliš malý, nemusí poskytovat dostatečnou přídržnou sílu. Pokud je hrot trysky poškozen, může se součást během rychlého pohybu hlavy otáčet.
Problémy s vakuem mohou způsobit, že se součást bude pohybovat mezi vyzvednutím a umístěním. Je-li podtlak slabý, nestabilní nebo zpožděný, může součást klouzat po špičce trysky. To se často projevuje jako náhodný posun umístění, vynechaná součást nebo občasné selhání rozpoznávání.
Technici by měli zkontrolovat trysku, vakuový filtr, vakuové potrubí, těsnění hlavy, ejektor a hodnotu vakuového senzoru. Stabilní křivka vakua je často užitečnější než pouze kontrola, zda stroj hlásí alarm.

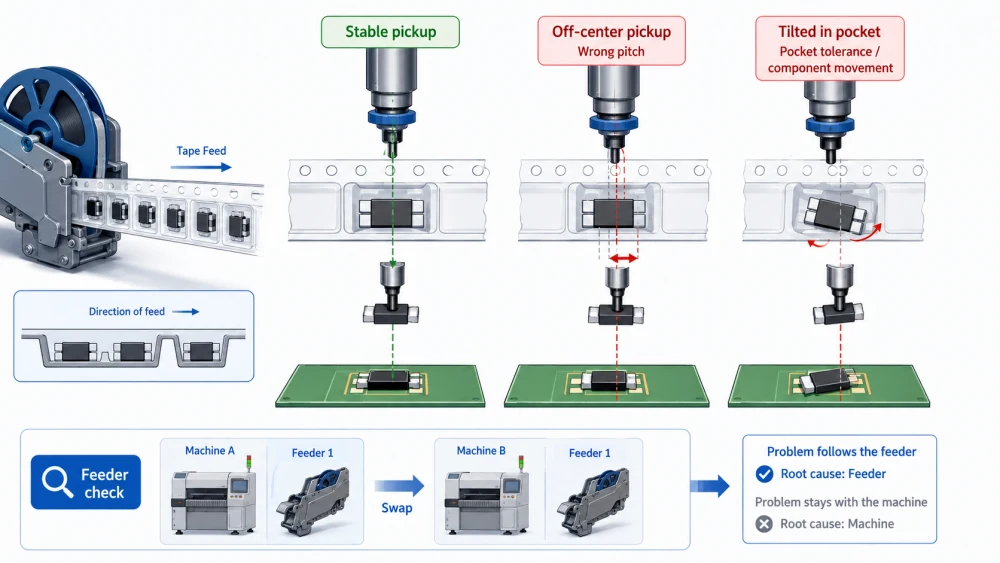

Chyba podavače je další hlavní příčinou nesouososti součástí během umístění. Pokud komponenta není správně umístěna v kapse pásky, tryska ji může vybrat mimo střed. Stroj jej může stále umístit, ale poloha součásti se může posunout nebo otočit.
Když jsou rozteč podavače, posun pásky nebo souřadnice zvednutí nesprávné, součást nebude v okamžiku vyzvednutí sedět pod středem trysky. To vytváří nestabilní snímač. Systém počítačového vidění může opravit malou chybu, ale nedokáže plně vyřešit špatný stav mechanického snímače.
Mezi běžné příznaky patří opakovaná chyba při nabírání, součást stojící na trysce pod úhlem, vysoká míra odmítnutí a posun umístění, který se objevuje pouze na jedné pozici podavače. Pokud problém následuje po podavači po výměně pozic, podavač je pravděpodobně hlavní příčinou.
Některé součásti se mohou uvnitř kapsy pásky před vyzvednutím pohnout. To se může stát u velmi malých součástí, uvolněného obalu, poškozené nosné pásky nebo vibrací během indexování podavače. Pokud je součást již v kapse nakloněná nebo posunutá, tryska ji může zachytit ve špatném středu.
Technici by měli zkontrolovat napnutí krycí pásky podavače, záběr ozubeného kola, kalibraci podavače, výšku sběrače a stav kapsy součásti. Kvalita balení materiálu může přímo ovlivnit stabilitu umístění.

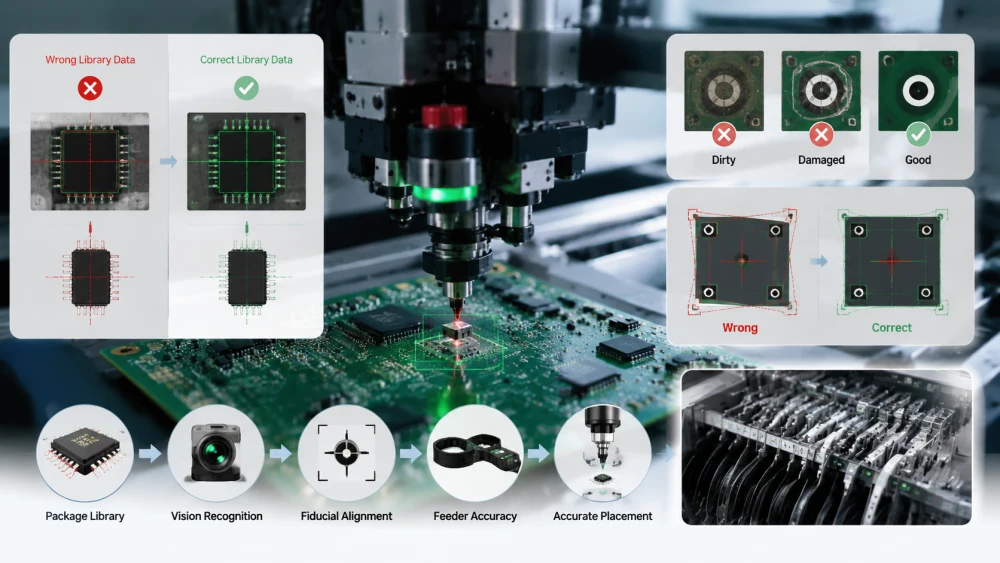

Strojové vidění SMT je navrženo tak, aby korigovalo polohu komponent před umístěním. Pokud jsou však data vidění, osvětlení, knihovna balíčků nebo základní rozpoznání chybné, stroj může vypočítat nesprávný offset.
Každá součást potřebuje správnou velikost, obrys těla, polohu vývodu, tloušťku, polaritu a parametr rozpoznávání. Pokud jsou data knihovny součástí nesprávná, kamera může rozpoznat nesprávný okraj nebo střed. Stroj pak může umístit součást podle nesprávné korekční hodnoty.
To je běžné po představení nového produktu, výměně komponent, kopírování knihovny nebo ruční úpravě dat. Inženýři by měli porovnat skutečnou součást s daty knihovny, zejména u podobných typů balíčků, které vypadají téměř stejně, ale mají jinou velikost těla nebo geometrii vývodu.
Pokud je základní značka desky znečištěná, poškozená, špatně navržená nebo nesprávně rozpoznána, může se celý souřadnicový systém desky posunout. V tomto případě může mnoho komponent vykazovat posun v podobném směru. Problém nemusí být v ukládací hlavě; může to být reference zarovnání desky.
Základní značky by měly mít jasný kontrast, dostatečnou vůli a stabilní definici pájecí masky. Stroj by měl před zahájením umístění důsledně rozpoznat správný výchozí bod.
Pro širší rámec pro odstraňování problémů, který spojuje symptomy vidění, podavače, sběrače a trysek, si mohou inženýři prohlédnout také tohoto průvodce odstraňováním problémů s výběrem a umístěním SMT.
Určitý posun umisťování není způsoben samotným osazovacím strojem. Součást může být umístěna správně, ale stav pájecí pasty způsobuje její pohyb před přetavením nebo během přetavení.
Pokud je objem pájecí pasty mezi dvěma ploškami nerovnoměrný, součástka může být během přetavování tažena směrem ke straně se silnější smáčecí silou. To je běžná příčina náhrobku, zkosení a malého pohybu třísek.
Nerovnoměrný objem pasty může být způsoben ucpáním šablony, špatným designem šablony, nesprávným poměrem clony, nedostatečným čištěním, špatným přítlakem stěrky nebo nestabilní rychlostí tisku. Data SPI mohou pomoci potvrdit, zda směna začíná před umístěním nebo po přeformátování.
Pájecí pasta musí držet součást na místě před přetavením. Pokud je lepicí síla pasty nízká, součást se může pohybovat během přenosu desky, vibrací dopravníku nebo umístění blízké součásti. Pasta, která byla vystavena příliš dlouho, může vyschnout, zatímco pasta skladovaná nesprávně může ztratit stabilní tisk a držení.
Procesní týmy by měly kontrolovat skladování pasty, rozmrazování, míchání, interval tisku a čištění šablon. Norma IPC J-STD-001 je užitečnou referencí pro požadavky na pájené elektrické a elektronické montážní procesy.

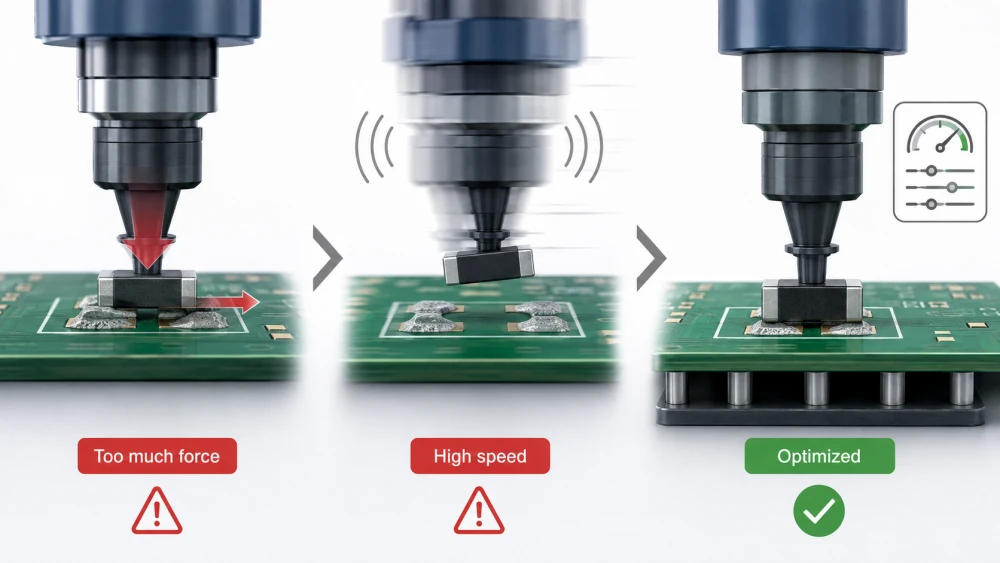

Nastavení stroje může přímo ovlivnit přesnost umístění. Program, který běží dobře při nízké rychlosti, může vytvořit offset při plné produkční rychlosti, pokud není optimalizováno zrychlení, síla umístění nebo výška osy Z.
Pokud je síla umístění příliš vysoká, součástka může klouzat po pájecí pastě místo toho, aby jemně dosedla. To je pravděpodobnější, když je nános pasty vysoký, podložka je malá nebo má součást hladký spodní povrch.
Nadměrná síla může také poškodit jemnou součást nebo vytvořit skryté napětí. Inženýři by měli optimalizovat sílu umístění podle typu součásti, velikosti balení, podpory desky a stavu pasty.
Vysoká rychlost umístění zlepšuje výkon, ale také zvyšuje vibrace, namáhání zrychlením a riziko pohybu součástí. Pokud se hlava pohybuje příliš agresivně, součást se může na trysce před umístěním posunout. Pokud je podpora desky slabá, vysokorychlostní umístění může zhoršit offset.
Praktickým přístupem je dočasné snížení rychlosti během odstraňování problémů. Pokud se posun zlepší, procesní tým může upravit zrychlení, pořadí umístění, stav podpory nebo volbu trysky, než se vrátí k plné rychlosti výroby.
Ne každý posun pozorovaný po přeformátování je chybou umístění. Komponenta může být správně namontována před přetavením a stále se může během procesu ohřevu pohybovat.
Když se pájka na jedné podložce roztaví nebo smáčí rychleji než druhá strana, povrchové napětí může odtáhnout součástku od středu. To je běžné u malých součástí čipu, zvláště když je konstrukce podložky, objem pasty nebo rozložení tepla nevyvážené.
Inženýři by měli porovnat kontrolu AOI před přetavením nebo mikroskopickou kontrolu s kontrolou po přetavení. Pokud je součástka před přetavením vycentrovaná, ale po přetavení posunutá, hlavní příčinou je pravděpodobně proces pájení, nikoli přesnost umístění stroje.
Komponenta citlivá na vlhkost se může během přetavení chovat nepředvídatelně, pokud skladování a pečení nejsou kontrolovány. JEDEC J-STD-033 poskytuje vodítko pro manipulaci se zařízením pro povrchovou montáž citlivým na vlhkost a přetavení. Špatná kontrola vlhkosti může zvýšit riziko procesu, zejména u IC pouzdra, BGA a vysoce hodnotných komponent.
Rovněž by měl být přezkoumán tepelný profil. Příliš vysoká rychlost náběhu, nerovnoměrné zahřívání nebo nestabilní rychlost dopravníku mohou ovlivnit rovnováhu smáčení pájky a stabilitu součásti.

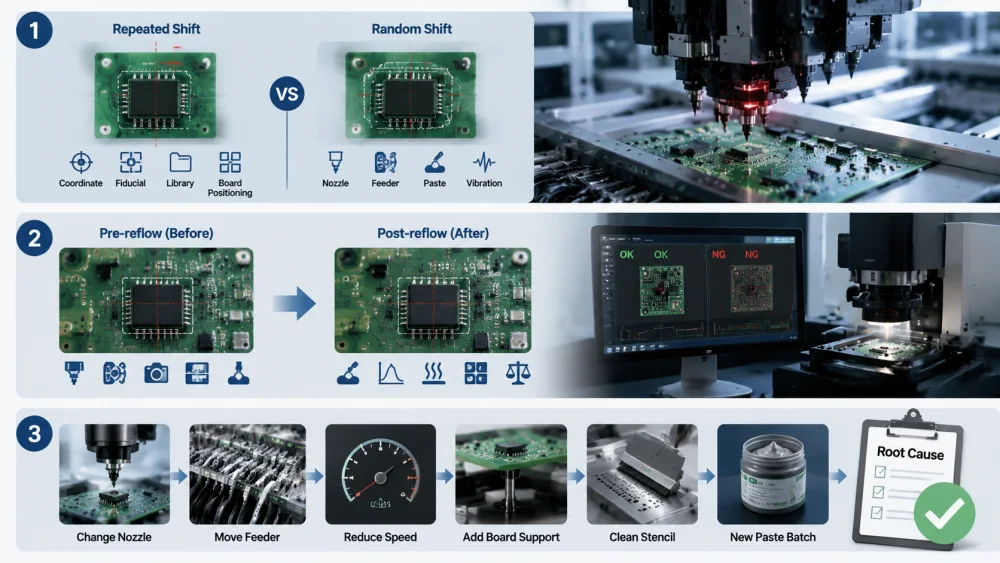

Dobrá metoda odstraňování problémů odděluje příčinu stroje od příčiny materiálu a příčiny procesu. Bez této struktury mohou týmy upravit mnoho nastavení, ale nepodaří se jim najít skutečný důvod.
Pokud se stejná součástka posouvá stejným směrem na každé desce, pravděpodobnou příčinou jsou souřadnice programu, základ, knihovna součástek, umístění desky nebo zarovnání šablony. Pokud se posun objeví náhodně, pravděpodobnou příčinou je tryska, vakuum, podavač, síla lepivosti pasty, vibrace desky nebo změny materiálu.
Toto jednoduché rozlišení pomáhá inženýrům vyhnout se plýtvání časem. Opakovaný posun by měl být považován za problém se souřadnicí nebo nastavením. Náhodný posun by měl být považován za problém stability.
Kontrola před přetavením je jedním z nejlepších způsobů, jak najít skutečnou fázi selhání. Pokud je součástka již před přetavením posunuta, zaměřte se na osazovací stroj, podavač, trysku, vidění, podporu PCB a přídržnou sílu pasty. Pokud se součástka posouvá až po přetavení, zaměřte se na objem pájecí pasty, design podložky, tepelný profil a rovnováhu smáčení.
AOI, SPI, zpráva o umístění stroje a ruční kontrola mikroskopem by se měly používat společně. Jeden zdroj dat málokdy vypráví celý příběh.
Inženýři mohou izolovat příčinu změnou jednoho faktoru po druhém. Například vyměňte trysku, přesuňte podavač do jiného pruhu, snižte rychlost umístění, přidejte podporu PCB, vyčistěte šablonu nebo spusťte novou dávku pájecí pasty. Pokud závada následuje po jedné položce, stane se tato položka nejsilnějším podezřelým.
Tato metoda je pomalejší než hádání, ale poskytuje spolehlivé procesní učení. Pomáhá také týmům vytvořit databázi příčin offsetu umístění SMT pro budoucí výrobu.
Posun umístění komponent SMT je obvykle způsoben řetězcem malých procesních problémů, nikoli jedinou chybou stroje. Mezi nejčastější příčiny patří slabá podpora PCB, opotřebená tryska, nestabilní podtlak, chyba podavače, nesprávná data vidění, nerovnoměrná pájecí pasta, nadměrný tlak při umístění a nerovnováha smáčení přetavením.
Inženýři by se měli nejprve rozhodnout, zda je směna opakovaná nebo náhodná, a poté porovnat kontrolní data před přetavením a po přetavení. To pomáhá oddělit chybu umístění od pohybu pájení. Stabilní výroba závisí na přesném nastavení stroje, čisté manipulaci s materiálem, řízeném tisku pájecí pasty a pravidelné údržbě.
ICT podporuje výrobce elektroniky profesionálním jednorázovým řešením SMT, včetně plánování linek SMT, podpory procesu výběru a umístění, pájení přetavením, inspekce, školení a pokynů pro řešení problémů. Pro továrny, které chtějí snížit vady umístění a zlepšit stabilitu výroby, je často cennější celkový pohled na proces než samotné nastavení jednoho parametru stroje.
Hlavní příčinou je obvykle nestabilní kontrola procesu umístění. To může zahrnovat špatnou podporu PCB, nesprávnou polohu snímače, opotřebovanou trysku, slabé vakuum, nesprávné údaje o vidění nebo nerovnoměrnou pájecí pastu. Pokud se posun opakuje ve stejném směru, měli by inženýři zkontrolovat souřadnice programu, základní rozpoznávání a data knihovny součástí. Pokud je posun náhodný, příčinou je pravděpodobnější stav trysky, stabilita podavače, vibrace desky nebo síla lepivosti pasty.
Nejlepší metodou je zkontrolovat desku před a po přetavení. Pokud je komponenta již před přeformátováním mimo střed, problém souvisí s umístěním, vyzvednutím, viděním, podavačem nebo podporou desky. Pokud je součástka před přetavením vycentrovaná, ale po přetavení posunutá, problém je pravděpodobně v objemu pájecí pasty, designu podložky, tepelného profilu nebo nerovnováhy smáčení. Pro toto srovnání jsou velmi užitečné SPI a pre-reflow AOI.
Ano, pájecí pasta může způsobit nebo zhoršit nesouosost součástek. Pokud je objem pasty nerovnoměrný, může součást sedět pod úhlem nebo se během přetavování pohybovat. Pokud je lepicí síla pasty příliš malá, součást se může posunout během přenosu desky nebo vibrací před přetavením. Skladování pasty, doba otevření, čištění šablony, tiskový tlak a design otvoru by měly být zkontrolovány, když se objeví posun umístění spolu s vadou pájky.
Když se posune pouze jeden typ komponenty, hlavní příčina často souvisí s tímto konkrétním balíkem. Tryska nemusí odpovídat tělu součásti, kapsa podavače může umožňovat pohyb, knihovna vidění může mít nesprávné údaje o velikosti nebo design podložky může způsobit nerovnoměrné smáčení pájky. Technici by měli zkontrolovat výkres součásti, knihovnu balíků, polohu vyzvednutí, typ trysky, stav podavače a uložení pasty, aby se zjistilo přesné umístění.
Továrna může snížit kompenzaci umístění SMT vytvořením stabilní řídicí rutiny. To zahrnuje kontrolu opotřebení trysky, čištění podtlakové dráhy, kalibraci podavače, ověření knihovny vidění, vylepšení podpory PCB, sledování dat SPI a porovnání AOI před přetavením s defektem po přetavení. U velkoobjemové výroby by týmy měly zaznamenávat vzory směn podle pozice součásti, čísla podavače, čísla trysky a výrobní šarže. Odstraňování závad je tak rychlejší a zabraňuje se opakovaným závadám.
Posun součástí během umístění SMT je praktickým procesním varováním. Inženýrům říká, že jedna část umisťovacího řetězce již není dostatečně stabilní pro požadavky na produkt. Příčina může pocházet z přesnosti stroje, prezentace materiálu, chování pájecí pasty, podpory desky nebo vyvážení přetavení.
Továrny, které problém řeší systematicky, mohou omezit přepracování, chránit náklady na materiál a zlepšit dlouhodobou spolehlivost produktu. Pokud výrobní tým čelí opakovanému posunu umístění SMT nebo nevysvětlitelnému pohybu součástí, může ICT pomoci zkontrolovat celý proces linky SMT a poskytnout praktickou jednorázovou podporu od zařízení až po optimalizaci procesu.
