Odstraňování problémů se strojem SMT pick and place funguje nejlépe, když inženýři sledují cestu selhání od materiálu, podavače, trysky, vidění, programu, podpěry desky a stavu stroje, místo aby náhodně měnili nastavení. Ve vysokorychlostní lince SMT se může jedna malá chyba objevit jako mnoho příznaků: odmítnutá součást, vynechaný sběrač, převrácený díl, posunuté umístění, zkosený QFP nebo opakovaný alarm stroje. Dobrá metoda odstraňování problémů odděluje skutečnou příčinu od viditelné závady, snižuje prostoje a chrání výnos komponent.
Tato příručka je napsána jako praktický zdroj informací pro výrobní inženýry, procesní techniky, manažery linek SMT a majitele továren, kteří potřebují jasná řešení chyb strojů SMT. Spojuje běžné problémy s osazovacím strojem SMT s opakovatelnými kontrolami, které lze použít na osazovacích zařízeních různých značek. Vytváří také rámec pro hlubší témata, jako například proč stroj SMT odmítá součást, , jak snížit odmítání součástek SMT a plýtvání materiálem , běžná vada umístění SMT opravuje , chyby rozpoznání zraku SMT řešení , posun součástky během umístění SMT , chyběl, upadl nebo překlopil součástky Odstraňování , problémů s vakuem a sběrem SMT a odstraňování problémů s polohou sběru SMT.
Obsah
Umístění stroje je pouze jednou částí procesu SMT. Vada, která se objeví ve fázi umístění, může pocházet z balení součástek, indexování podavače, opotřebení trysek, výšky pájecí pasty, podpory desky, softwarových dat, osvětlení nebo kontroly prostředí. Z tohoto důvodu je první pravidlo pro odstraňování problémů jednoduché: nenastavujte pět věcí najednou. Změňte jednu proměnnou, zaznamenejte výsledek a udržujte sledovatelnou historii linky.
Operátoři často popisují různé problémy stejnými slovy. "Odmítnout" může znamenat, že stroj odmítl součást po kontrole zraku. "Drop" může znamenat, že díl byl vybrán správně, ale před umístěním ztracen. "Chybí" může znamenat, že tryska součást nikdy nevybrala, nebo to může znamenat, že součást byla umístěna, ale později se ztratila během přetavování nebo manipulace. Technik by měl nejprve určit přesné místo, kde k poruše dochází: vyzvednutí, přeprava, rozpoznání, umístění, kontrola po umístění nebo konečná kontrola.
Skutečná chyba stroje se normálně opakuje za stabilních podmínek. Porucha procesu se mění s materiálem, nastavením, posunem, vlhkostí, stavem údržby nebo manipulací operátora. Například opotřebené ložisko osy Z může způsobit nestabilní tlak při ukládání napříč mnoha produkty, zatímco špatné nastavení rozteče podavače může ovlivnit pouze jedno číslo dílu. Zkroucená deska plošných spojů může způsobit posun jemného tónu pouze v jedné oblasti panelu, zatímco nesprávná tryska může způsobit špatný odběr pro každý kotouč stejného obalu.
Spolehlivé řešení problémů je v souladu s obecnou disciplínou montáže elektroniky. Normy jako IPC J-STD-001 a IPC-A-610 jsou užitečné reference, protože pomáhají týmům propojit montážní zpracování, přijatelnost a jazyk defektů. Nenahrazují příručku ke stroji, ale pomáhají udržovat konzistentní úsudek při kontrole.

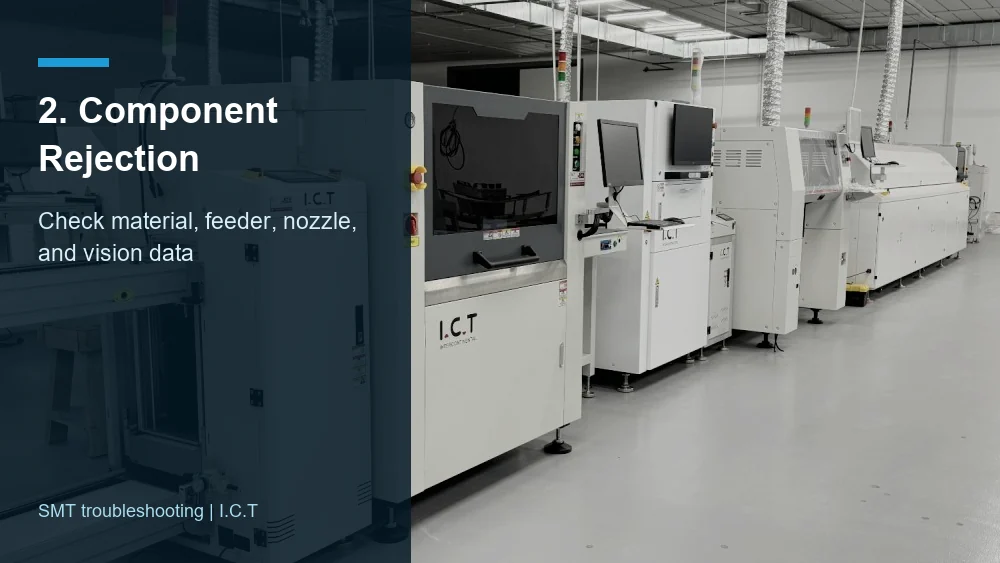

Odmítání součástek je jedním z nejviditelnějších problémů osazovacího stroje SMT, protože přímo vytváří plýtvání materiálem a přerušení linky. K odmítnutí může dojít, když stroj nemůže vybrat součást, nemůže ji rozpoznat, najde ji mimo toleranci nebo se rozhodne, že orientace součásti neodpovídá naprogramované knihovně.
Mezi nejčastější příčiny patří nesprávná data součástí, špatný práh vidění, nesprávná receptura osvětlení, poškozená kapsa pásky, nestabilní indexování podavače, nesoulad trysek, špinavý hrot trysky, slabé vakuum, změna balení součástí a nesprávná definice polarity. Manipulace s komponentami citlivými na vlhkost může také vadit. Pokud součást absorbuje vlhkost nebo je nesprávně skladována, mohou se po přetavení objevit později vady, takže inženýři by měli také zvážit pravidla pro manipulaci, jako je JEDEC J-STD-033 pro ovládání zařízení citlivého na vlhkost/přetavení.
Jedním z nebezpečných návyků je rozšiřování tolerance vidění, dokud alarm nezmizí. To může zlepšit krátkodobý výstup, ale může to umožnit špatné umístění, nesprávnou rotaci nebo poškozenou součást do produktu. Lepší metodou je upravit toleranci až po potvrzení skutečné odchylky součásti a způsobilosti procesu. Stroj by měl chránit kvalitu, ne jen tiše běžet.
Praktický tým linky by měl sestavit kontrolní seznam pro snížení zmetků: ověřit kalibraci podavače, vyčistit a zkontrolovat trysky, potvrdit rozměry balení, zkontrolovat obraz, zkontrolovat souřadnice vyzvednutí, zkontrolovat dráhu pásky a porovnat hodnotu vakua s normální základní linií. To podporuje pozdější téma, jak snížit vyřazování součástí SMT a plýtvání materiálem , protože úspora materiálu závisí na kontrole hlavní příčiny, nejen na reakci operátora.

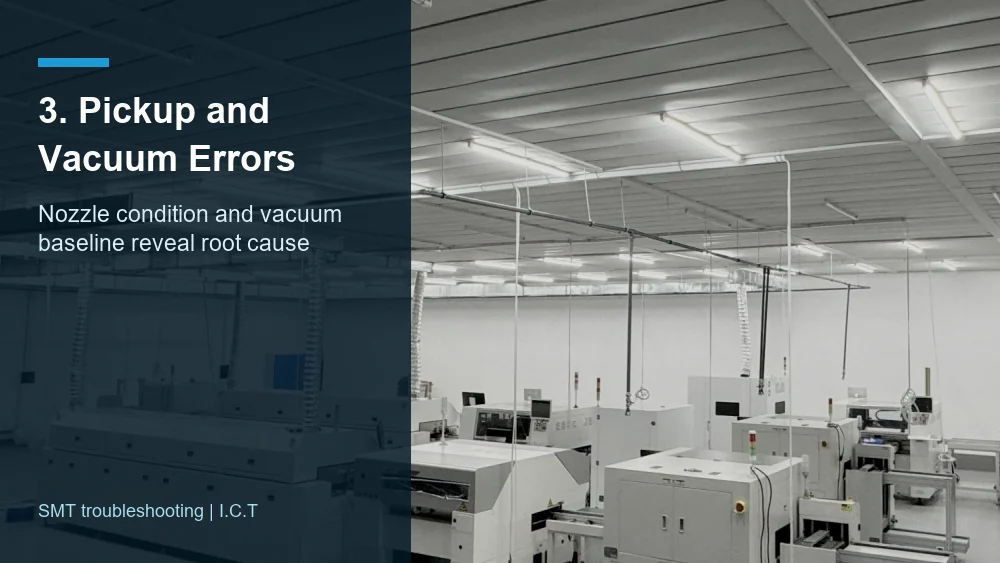

Chyby vyzvednutí jsou jádrem mnoha řešení chyb strojů SMT. Pokud součást není sebrána čistě, každý další krok se stává nestabilním. Část může být odmítnuta viděním, upuštěna během pohybu hlavy, umístěna s odsazením nebo převrácena, protože samotný snímač byl špatný.
Tryska musí odpovídat velikosti součásti, povrchu, hmotnosti a oblasti odběru. Příliš malá tryska nemusí součást bezpečně držet. Příliš velká tryska se může dotýkat vodičů, sousedních okrajů kapsy pásky nebo součástí, kterých by se nemělo dotýkat. Opotřebené, prasklé, ucpané nebo znečištěné hroty trysek mohou způsobit občasné selhání, které je obtížné vysledovat, protože linka může běžet normálně několik minut, než se chyba vrátí.
Dobrou praxí je zkontrolovat trysku při zvětšení, vyčistit hrot, potvrdit ID trysky v programu a porovnat poruchy podle čísla trysky. Pokud stejná chyba následuje u jedné trysky napříč různými součástmi, vyměňte nebo překalibrujte tuto trysku. Pokud všechny trysky vykazují nestabilní nasávání, zkontrolujte zdroj podtlaku, filtry, hadice, těsnění hlavy a stav údržby stroje.
K vynechání, pádu nebo převrácení součásti často dochází, když tryska nemůže bezpečně držet součást od vyzvednutí po umístění, takže technici by měli zkontrolovat těsnění trysky, odezvu podtlaku, výšku odběru a prezentaci podavače společně.
Vakuum není jen alarmová hodnota; je to procesní signál. Nízká hodnota může indikovat zablokovanou cestu vzduchu, netěsnou trysku, špatný povrch sběrače, chybu prezentace podavače, nesprávnou výšku sběru nebo poškozenou součást. Hodnota, která se mezi kotouči mění, může ukazovat na odchylky v balení. Hodnota, která se změní po několika hodinách výroby, může ukazovat na kontaminaci nebo teplotní posun.

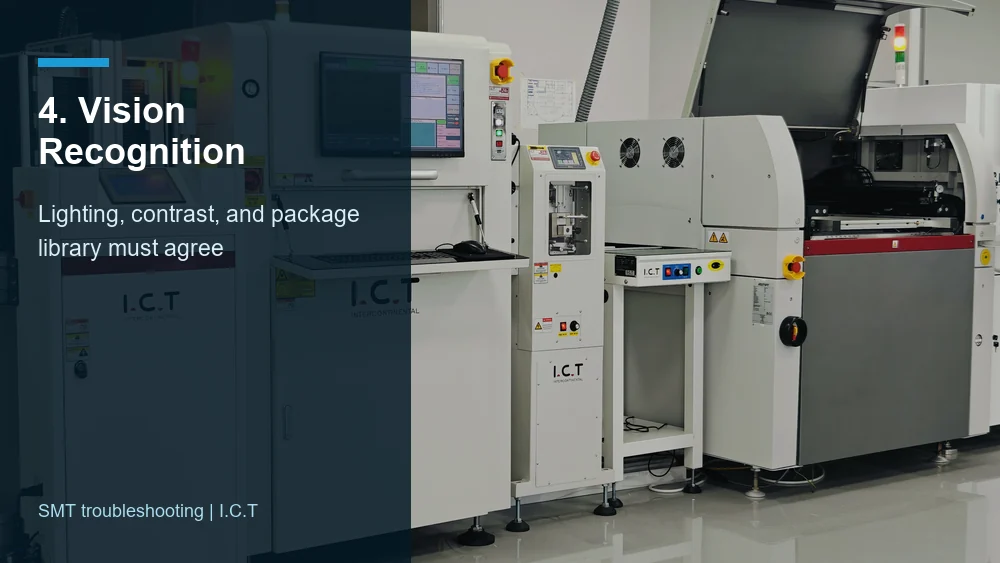

Rozpoznávání zraku je výkonné, ale dokáže posoudit pouze to, co mu kamera, osvětlení a knihovna komponent umožňují vidět. Když zrak selže, hlavní příčina může být optická, mechanická, související s materiálem nebo daty. Nejlepší poradci při potížích se nejprve podívají na obrázek, nikoli pouze na kód alarmu.
Mnoho případů chyb rozpoznání vidění SMT pochází ze špatného kontrastu mezi okrajem součásti a pozadím. Reflexní povrchy, černé tělo součásti, průhledný obal, kovový štít, zvláštní tvar vodiče nebo nekonzistentní značka mohou zmást algoritmus. Pokud je obraz z kamery pro lidské oko jasný, ale nestabilní pro stroj, může být nutné upřesnit parametry rozpoznávání. Pokud je samotný obraz špatný, zkontrolujte osvětlení, čistotu objektivu, kalibraci fotoaparátu a prezentaci komponent.
Data knihovny balíčků musí odrážet skutečnou komponentu. Rozpoznání ovlivňuje velikost těla, počet svodů, značka polarity, definice středu, tloušťka a bod příjmu. Knihovna zkopírovaná z podobné komponenty může běžet pro jednoduchý balíček, ale selže, když je tolerance omezená. Inženýři by měli před změnou prahových hodnot porovnat výkres součásti, skutečný vzorek a obraz stroje.
Chyby vidění nejsou vždy způsobeny fotoaparátem. Prach, znečištění, špatné skladování, ohnuté olovo, statická přitažlivost a hrubé zacházení mohou změnit to, jak součást sedí v kapse nebo se objeví pod čočkou. Výroba elektroniky by měla také kontrolovat elektrostatické riziko. Rámec ANSI/ESD S20.20 od sdružení ESD Association je užitečnou referencí pro vytvoření řídicího programu ESD kolem citlivých elektronických zařízení.
Když se objeví odmítnutí vidění, zkontrolujte, zda problém nezačal po výměně materiálu, manipulaci operátora, odstranění suché skříně, naplnění podavače nebo změně prostředí. Budoucí klastrový článek o chybách rozpoznávání zraku SMT: příčiny a řešení mohou jít hlouběji do obrazů kamer, strategie osvětlení a ladění knihovny, ale základní pravidlo je jasné: nikdy nepovažujte vidění za izolovanou stránku nastavení.

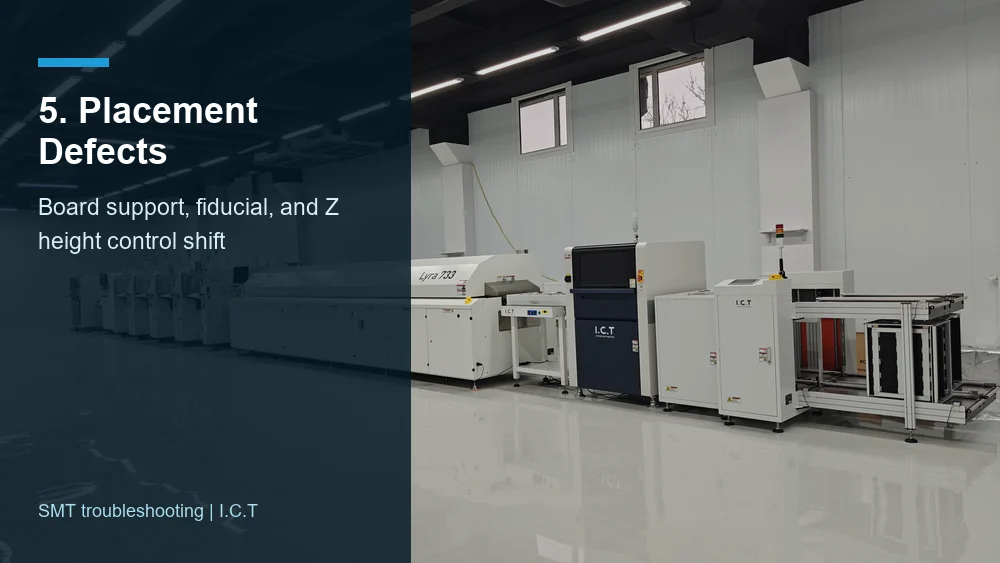

Vada umístění se často projevuje jako odsazení, zkosení, tendence k náhrobku, nesprávná rotace, nedostatečný montážní tlak nebo součást sedící mimo oblast podložky. Některé jsou problémy s osazovacím strojem, zatímco jiné pocházejí z tisku pájecí pasty, podpory PCB, profilu přetavení nebo návrhu součástek. Cesta k odstraňování problémů by měla propojovat data umístění s následnou kontrolou.
Pohyb desky je častou příčinou nesouososti součástek během umístění v umístění SMT. Pokud je deska plošných spojů tenká, velká, zkroucená, špatně upnutá nebo nedostatečně podepřená, může osazovací hlava tlačit desku dolů a vytvořit offset. Špatné základní rozpoznání může také posunout celou mapu umístění. Před změnou souřadnic součásti ověřte šířku dopravníku, stav svorky, polohu podpěrného kolíku, rovinnost desky, základní čistotu a místní podporu panelu.
Rovněž je třeba zkontrolovat tlak umístění a výšku Z. Příliš velká síla může stlačit součást do pasty, vytvořit šmouhu nebo posunout malou součást čipu. Příliš malá síla může nechat součást sedět vysoko a zranitelnou vůči pohybu před přetavením. Správná hodnota závisí na obalu, trysce, nánosu pasty, stavu desky a schopnosti stroje.
Ne každý defekt pozorovaný po AOI je způsoben osazovacím strojem. Špatný objem pájecí pasty, ucpání šablony, kontaminace podložky, tepelná nerovnováha a profil přetavení mohou způsobit vady, které vypadají jako související s umístěním. Disciplinovaný tým porovnává data SPI, souřadnice umístění, obraz AOI a výsledek přeformátování. Pokud SPI před umístěním ukazuje špatnou pastu, nejprve opravte tisk. Pokud je obraz umístění správný, ale součást se po přetavení pohybuje, zkontrolujte vložení, návrh podložky, tepelný profil a geometrii součásti.
Zde se běžné vady umístění SMT a jak je opravit stávají užitečným tématem podpůrného článku. Pilířový článek by měl vést čtenáře k tomu, aby přemýšleli nad celou řadou SMT, místo aby příliš rychle obviňovali jeden stroj.

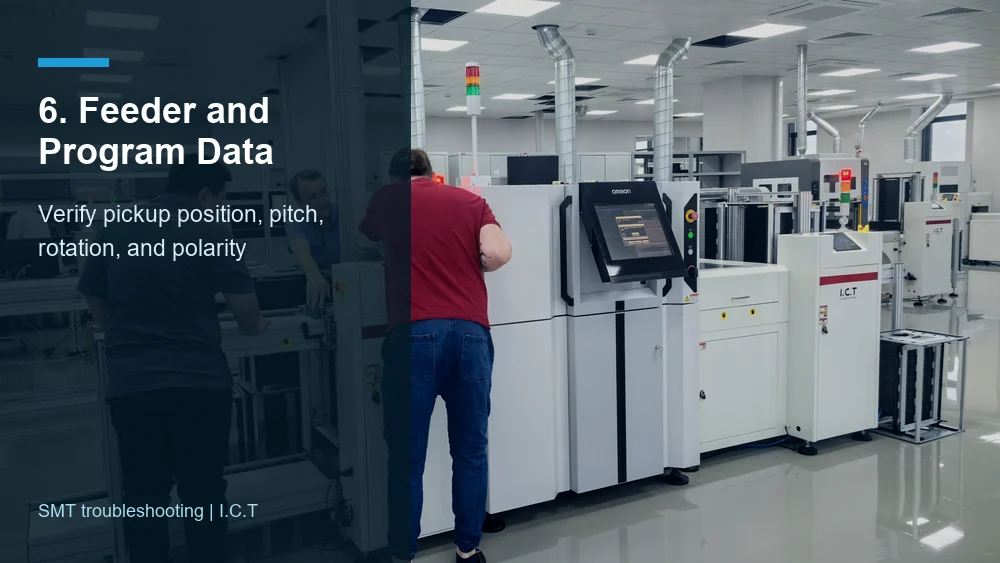

Problémy s podavačem jsou často jednoduché, ale nákladné. Mírně nesprávná poloha sběrače, opotřebené ozubené kolo podavače, špatné napnutí pásky, poškozená dráha krycí pásky nebo nesprávná rozteč podavače mohou způsobit opakované odmítnutí, vynechání sběru nebo nestabilní úhel součásti. Protože chyby podavače mohou vypadat jako chyby trysek nebo vidění, musí být diagnostika podavače systematická.
Začněte sledováním bodu prezentace součásti. Součást by měla dorazit vycentrovaná, vyrovnaná a stabilní na místo vyzvednutí. Pokud je posunuta uvnitř kapsy pásky, zvednuta krycí páskou, nakloněna nebo není zcela natočena, tryska může nasát vzduch, dotknout se okraje kapsy nebo zvednout součást pod úhlem. Před změnou tolerance vidění je třeba zkontrolovat kalibraci podavače, vedení pásky, napnutí cívky, úhel odlupování krycí pásky a nastavení sklonu.
U jemného stoupání nebo malých pasivních komponentů může i malá chyba polohy sběrače podavače způsobit velkou ztrátu výnosu. Budoucí článek o odstraňování chyb polohy sběrače SMT podavače by to měl rozšířit na praktické kontroly podavače, ale základním pravidlem je ověřit fyzickou prezentaci před nastavením softwaru.
Chyby programu mohou vytvořit některá z nejvíce matoucích řešení chyb stroje SMT, protože stroj může dělat přesně to, co mu bylo řečeno. Špatná rotace, nesprávné přiřazení trysek, nesprávná výška balení, nesprávný odběrný bod, nesprávná štěrbina podavače nebo nesprávná značka polarity, to vše může způsobit závadu, když je hardware v pořádku.

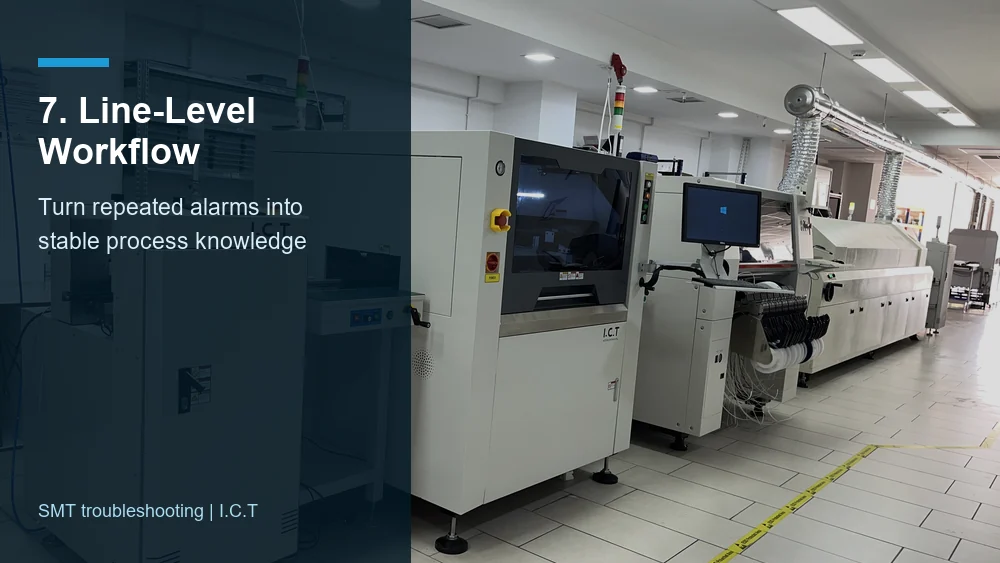

Silná linka SMT vyžaduje více než jen rychlé opravy. Potřebuje pracovní postup, který změní každý opakovaný alarm na lepší znalost procesu. To je důležité zejména pro výrobce, kteří provozují výrobu ve velkém množství, častou výměnu nebo produkt specifický pro zákazníka. Cílem není pouze restartovat stroj; má zabránit tomu, aby se stejný problém vrátil příští týden.
Následující pořadí funguje dobře pro většinu problémů s umísťovacím strojem SMT:
Potvrďte přesný bod poruchy: vyzvednutí, přeprava, vize, umístění nebo kontrola.
Zkontrolujte, zda chyba následuje za komponentou, podavačem, tryskou, hlavou, polohou desky plošných spojů nebo programem.
Prohlédněte si protokol stroje, obraz odmítnutí, hodnotu podtlaku, polohu podavače a historii trysek.
Zkontrolujte obal materiálu, orientaci součástí, kapsu pásky a dráhu krycí pásky.
Ověřte výběr trysky, čistotu, opotřebení a základní linii vysávání.
Zkontrolujte obraz kamery, osvětlení, knihovnu balíčků a toleranci rozpoznávání.
Zkontrolujte podpěru desky, základní rozpoznání, stav svorky a tlak umístění.
Potvrďte schválení CAD, kusovníku, podavače, polarity, rotace a prvního artiklu.
Proveďte jednu kontrolovanou změnu a poté zaznamenejte výsledek.
Továrny, které dokumentují symptom defektu, hlavní příčinu, nápravná opatření a plán prevence, budují v průběhu času stabilnější proces. Jednoduchá databáze opakujících se problémů s tryskami, podavačem, součástmi a balením může zkrátit prostoje během budoucího přechodu. Pomáhá také novým operátorům učit se rychleji.
ICT podporuje zákazníky jednorázovými řešeními SMT a elektronické výroby, včetně analýzy poptávky, plánování linek, výrobního vybavení, školení, podpory provozu, optimalizace procesů a přizpůsobení. Na základě firemního katalogu má ICT více než 25 let zkušeností s výrobou elektroniky a podpořilo více než 1600 zákazníků v 72 zemích. Pro zákazníky, kteří budují nebo vylepšují kompletní linku SMT, je tento druh integrovaného pohledu důležitý, protože mnoho problémů s umístěním je spojeno s podmínkami procesu před a po proudu.

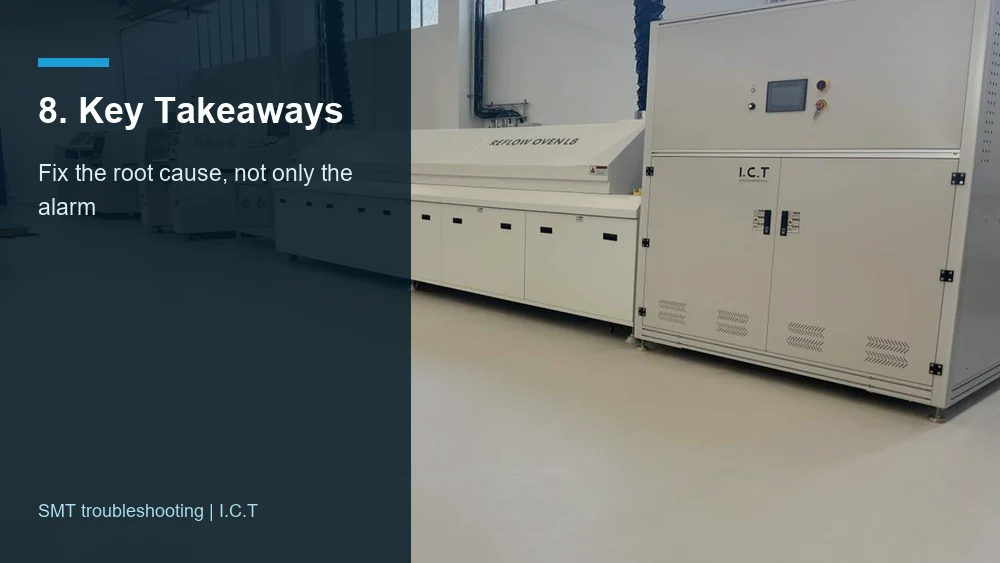

Před změnou nastavení začněte se skutečným bodem selhání.
Nerozšiřujte toleranci vidění, dokud nebudou ověřeny údaje o materiálu, podavači, trysce a knihovně.
Použijte hodnotu vakua jako diagnostický signál, nejen jako alarm.
Před obviňováním umisťovací hlavy zkontrolujte prezentaci podavače.
Spojte defekt umístění s SPI, AOI, tiskem pájecí pastou, podporou desky a přeformátováním.
Používejte normy a spolehlivé technické reference, abyste udrželi konzistentní posouzení kvality.
Vytvářejte záznamy o odstraňování problémů, aby každá závada zlepšila budoucí řízení procesu.
Pro výrobce, kteří čelí opakovaným problémům se stabilitou odmítnutí, vyzvednutí, vidění, podavače nebo umístění, je nejcennějším dalším krokem klidné přezkoumání celého procesu. Dobře naplánovaná linka SMT nejenže umísťuje součástky rychleji; poskytuje inženýrům přehled, aby mohli s jistotou řešit problémy. ICT může spolupracovat s výrobci elektroniky na přezkoumání uspořádání linek, přizpůsobení zařízení, procesních rizik a poprodejní podpory, takže produkční tým může přejít od urgentní opravy ke stabilnímu výstupu.
Nejrychlejším spolehlivým způsobem je určit přesnou fázi, ve které k selhání dojde. Inženýři by neměli začínat slepou změnou tolerance rozpoznávání nebo výšky vyzvednutí. Nejprve zkontrolujte, zda součástka nechybí při vyzvednutí, zda spadla během pohybu, zda ji odmítne vidění, zda není špatně umístěna na desce plošných spojů nebo zda není po přetavení vadná. Každá fáze ukazuje na jinou základní příčinu. Selhání snímání obvykle vede ke kontrole podavače, trysky, vakua nebo prezentace pásky. Odmítnutí vidění vede ke kontrole obrazu kamery, osvětlení, dat balení a stavu komponent. Posun umístění vede ke kontrole podpory desky, referenční značky, výšky Z a stavu vložení. Tento strukturovaný start šetří čas, protože zabraňuje náhodnému nastavení.
Naviják může obsluze vypadat správně, ale přesto selže při kontrole stroje. Součást může sedět mírně pootočená v kapse pásky, krycí páska může rušit snímání, tělo obalu se může lišit od knihovny nebo může být pro fotoaparát obtížně rozpoznatelná značka polarity. Tryska může také zachytit součást na špatném místě, což způsobí, že kamera vidí naklonění nebo posunutí. Inženýři by měli porovnat obraz odmítnutí stroje se skutečným výkresem součásti a známým dobrým vzorkem. Pokud zařízení odmítne pouze jednu pozici podavače, zkontrolujte kalibraci podavače a pohyb pásky. Pokud odmítne stejnou součást na různých pozicích, prohlédněte si knihovnu balíčků, osvětlení vidění a variace součástí.
Chybějící, spadlý nebo převrácený komponent obvykle pochází z nestabilního snímání. Továrna by měla zkontrolovat velikost trysky, opotřebení trysky, znečištění, úroveň podtlaku, výšku sběrače, polohu podavače, stav kapsy na pásku a povrch součásti. U malých třískových komponentů může nepatrné odsazení snímače způsobit, že se díl zvedne pod úhlem. U větších součástí nemusí příliš malá tryska pojmout dostatečnou plochu. U nepravidelných součástí může být nutné přesunout bod odběru do stabilního těžiště. Nejlepší metodou je porovnání chybových dat podle trysky, podavače a typu součásti. Pokud je vždy zapojena jedna tryska, vyměňte ji nebo vyčistěte. Pokud je vždy zapojen jeden podavač, překalibrujte jej. Pokud se vždy jedná o jeden balík, zkontrolujte údaje o balení a manipulaci s materiálem.
Nastavení vidění může vyřešit některé problémy s rozpoznáváním, ale nemělo by se používat ke skrytí mechanických nebo materiálových problémů. Pokud je obraz kamery nejasný, je třeba zkontrolovat osvětlení, čistotu objektivu a kalibraci. Pokud je obraz jasný, ale stroj odmítá dobrou součást, může být nutné upravit knihovnu balíčků nebo toleranci. Pokud však komponenta dorazí nakloněná, kontaminovaná, poškozená nebo mimo střed kvůli problémům s podavačem nebo sběračem, změna nastavení zraku vyřeší pouze příznak. Dobré řešení problémů nejprve zkontroluje fyzický stav a poté vyladí parametry rozpoznávání na základě skutečných variací součástí a požadavků na kvalitu.
Profesionální podpora je cenná, když se stejná chyba vrátí po základních kontrolách, když několik strojů vykazuje související závady, když zavedení nového produktu vytváří nestabilní výnos nebo když tým nedokáže oddělit poruchu stroje od chyby procesu. Dodavatel s kompletními zkušenostmi může společně zkontrolovat párování zařízení, nastavení podavače, strategii trysek, programová data, tisk pájecí pasty, podporu desky, přetavení, kontrolu a školení operátorů. Tento širší pohled je zvláště užitečný pro továrny, které budují novou SMT linku nebo modernizují výrobní kapacitu. Namísto řešení jednoho alarmu po druhém může výrobce zlepšit procesní strukturu za alarmem.
