Snížení vyřazování součástí SMT a plýtvání materiálem začíná řízením skutečného procesu vyzvednutí, nikoli pouze snížením citlivosti na alarm stroje. V moderní lince SMT mohou odmítnuté součásti, prázdné snímače, vypadlé díly, odmítnutí vidění a opakované alarmy podavače způsobit přímé ztráty materiálu a skryté výrobní náklady. Tyto problémy úzce souvisejí s výkonem stroje SMT pick and place , včetně přesnosti podavače, stavu trysek, stability vakua, rozpoznávání součástí a schopnosti řízení procesu.
Praktický plán vylepšení musí propojit data stroje s prezentací podavače, údržbou trysek, monitorováním vakua, balením součástí, rozpoznáváním zraku a postupy obsluhy. Optimalizací podmínek zařízení a řízení procesu mohou výrobci zlepšit úspěšnost vyzvednutí a udržet stabilní kvalitu umístění.
Tato příručka vysvětluje, jak mohou výrobci snížit vyřazování součástí SMT, minimalizovat plýtvání materiálem a zlepšit úspěšnost vyzvednutí SMT pomocí strukturovaného inženýrského přístupu. Je napsán pro procesní inženýry SMT, výrobní manažery, techniky a majitele továren, kteří potřebují méně odpadu, aniž by museli obětovat kvalitu umístění. Pro výrobce, kteří chtějí zlepšit stabilitu umístění na úrovni zařízení, výběr spolehlivého je důležitým základem také Vytvořte jasnou základní linii odmítnutí a plýtvání řešení SMT pick and place.1 .
Továrna nemůže snížit to, co neměří jasně. Mnoho týmů SMT ví, že stroj "vrhá příliš mnoho materiálu", ale ne vždy vědí, které číslo dílu, podavač, tryska, hlava, posun nebo šarže materiálu tvoří odpad. Prvním krokem je vytvoření základní linie odmítnutí, která oddělí normální procesní variace od abnormálních ztrát.
Celkový počet odmítnutých komponent je užitečný, ale nestačí. Lepší zpráva by měla uvádět odmítnutí podle typu součásti, štěrbiny podavače, ID trysky, čísla hlavy, dráhy stroje, modelu produktu, šarže materiálu a doby výroby. Díky tomu je vzor odmítnutí viditelný. Pokud jeden podavač vytváří většinu ztrát, řešení se liší od případu, kdy jeden komponent selže na několika podavačích.
Například opakované odmítnutí na jednom malém rezistoru může poukazovat na změnu kapsy pásky, rozteč podavače, statický náboj nebo velikost trysky. Odmítnutí přes mnoho součástí na jedné trysce může poukazovat na znečištění, opotřebení nebo únik podtlaku. Odmítnutí po výměně jedné směny může poukazovat na způsob nakládání, údržbu podavače nebo školení obsluhy.
Ne každé odmítnutí je špatné. Osazovací stroj by měl odmítnout součást, která je špatně vybraná, poškozená, otočená mimo toleranci nebo není správně rozpoznána. Cílem není nulové odmítnutí za každou cenu. Cílem je méně falešných odmítnutí, méně chyb, kterým se lze vyhnout, a méně opakovaných vzorců ztráty materiálu.
Když tým rozšíří toleranci vidění pouze za účelem snížení poplachů, může to snížit viditelné plýtvání, ale zvýšit skryté riziko kvality. Správným přístupem je zachovat kvalitní ochranu stroje a zároveň zlepšit fyzické a datové podmínky, které způsobují odmítnutí dobré součásti.

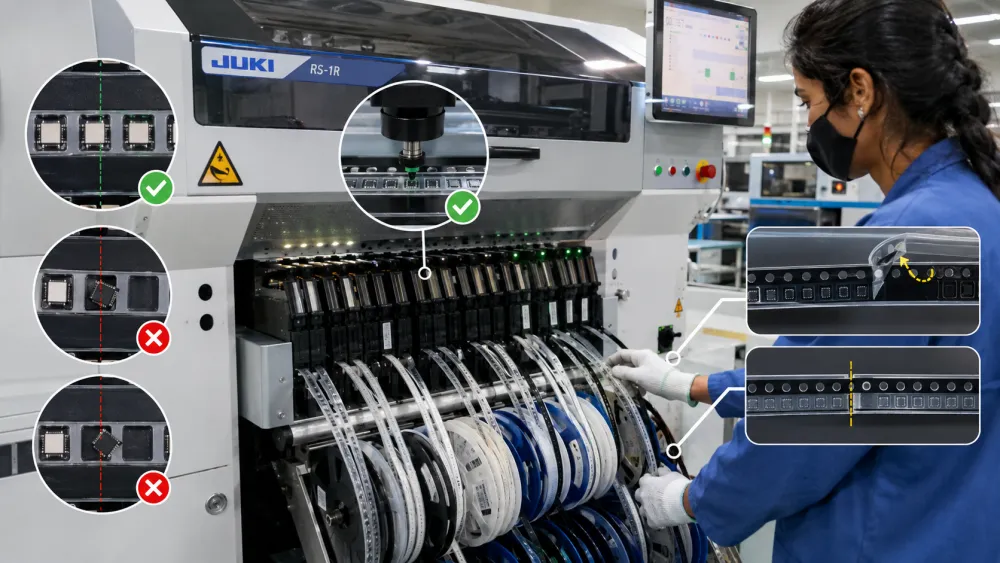

Prezentace podavače je jedním z nejsilnějších faktorů odmítnutí komponent SMT. Tryska může vybírat pouze to, co předloží podavač. Pokud součást dorazí mimo střed, nakloněná, zvednutá krycí páskou nebo zachycená v kapse, proces vyzvednutí se stane nestabilním ještě předtím, než se hlava stroje vůbec pohne.
Indexování podavače musí odpovídat rozteči pásky komponentu. Malá chyba indexování může způsobit, že tryska utrhne poblíž okraje součásti namísto středu. Tím se zvyšuje zmeškané zachycení, nakloněný snímač, kontakt trysky s kapsou pásky a pozdější odmítnutí vidění.
Technici by měli zkontrolovat kalibraci podavače, stav vedení pásky, nastavení rozteče, napnutí cívky a souřadnici sběru. Nejužitečnější kontrola je často vizuální: spusťte podavač pomalu a sledujte, zda se komponent pokaždé zastaví na stejném stabilním místě. Pokud se prezentační bod mezi cykly pohybuje, softwarová oprava nevyřeší hlavní příčinu.
Krycí páska může narušit polohu součásti během odlupování. Pokud je úhel odlupování, síla odlupování nebo dráha pásky nestabilní, malá součást může přeskakovat, otáčet se nebo sedět výše v kapse. Splice oblasti mohou také způsobit krátké období abnormálního odmítnutí. Dobrý plán na snížení plýtvání materiálem by měl zahrnovat kontroly krycí pásky, kontrolu spojů a disciplínu při výměně kotouče.
Operátoři by neměli zacházet se spojem jako s nepodstatným detailem. Špatný spoj může způsobit zastavení stroje, chybějící uchycení a ztrátu materiálu. Jednoduchý kontrolní seznam pro vkládání kotouče, vedení krycí pásky a kontrolu spojů může snížit opakované plýtvání bez změny programu umístění.
Aby se zlepšila úspěšnost sběru SMT, továrny musí zacházet s tryskou a vakuovým systémem jako s nástroji kritickými pro proces. Tryska může vypadat jednoduše, ale její velikost, povrch, čistota, opotřebení a kvalita těsnění silně ovlivňují to, zda lze součást vybrat, držet, rozpoznat a správně umístit.
Tryska musí odpovídat velikosti těla součásti, povrchu, hmotnosti, oblasti odběru a těžišti. Příliš malá tryska nemusí bezpečně držet součást během zrychlování. Příliš velká tryska se může dotýkat vodičů, sousedních okrajů pásky nebo prvků obalu, kterých by se nemělo dotýkat.
Zvláštní pozornost si zaslouží součást zvláštního tvaru. U konektoru, stínění, diody, tlumivky nebo nepravidelného pouzdra může být nutné upravit snímací bod. Tým by měl potvrdit, že se tryska dotýká stabilní rovné plochy a nevytváří nakloněný zdvih.
Znečištění trysky je jednou z nejjednodušších příčin, kterou lze přehlédnout, protože může způsobit občasné chyby. Prach, částice lepidla, zbytky pájecí pasty nebo zbytky pásky mohou snížit vakuové těsnění. Stroj může chvíli běžet dobře a pak najednou odmítne další součást, když se nahromadí kontaminace.
Praktický plán údržby by měl zahrnovat čištění trysek, zvětšenou kontrolu, kontroly ucpaných otvorů, kontrolu opotřebení a pravidla výměny. Zprávy o odmítnutí by měly být porovnány podle ID trysky. Pokud problém provází jednu trysku napříč různými součástmi, je třeba tuto trysku vyčistit, vyměnit nebo překalibrovat.
Údaje o vakuu by měly být použity dříve, než se stanou alarmem. Klesající hodnota podtlaku může indikovat ucpaný filtr, netěsnou hadici, poškozený hrot trysky, nesprávnou výšku sběru, špatný povrch součásti nebo problém s prezentací podavače. Zaznamenávání normálního dosahu vakua pro běžné balení pomáhá technikům včasně najít drift.
Když se odmítnutí zvýší, tým by měl porovnat aktuální hodnoty vakua s normální výchozí hodnotou. Toto je rychlejší cesta než úprava mnoha nastavení najednou.

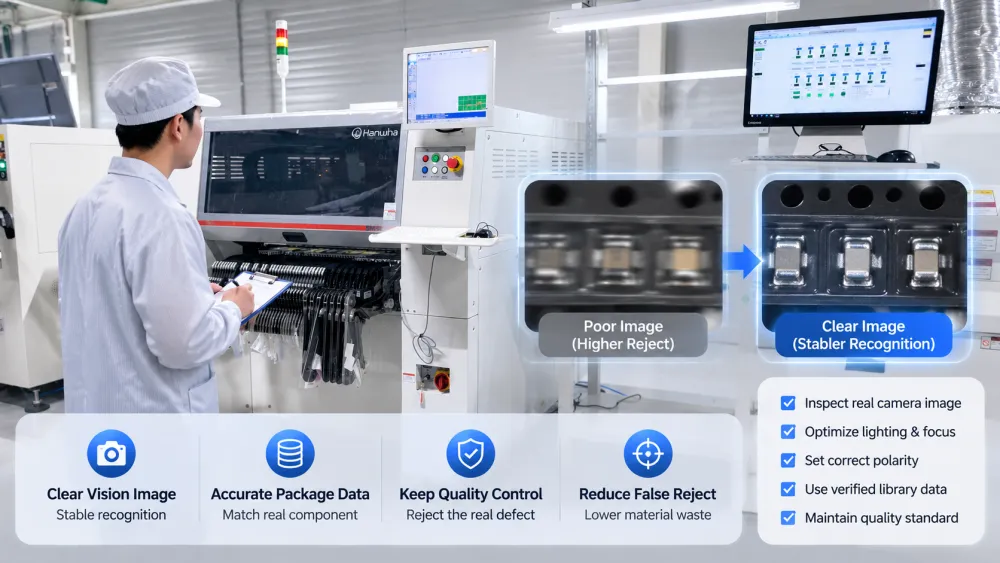

Rozpoznání zraku je často obviňováno, když stroj odmítne součást. Ve skutečnosti může kamera dělat svou práci správně. Problémem může být špatné snímání, nesprávná data knihovny, slabý kontrast, změna obalu nebo nesprávná definice polarity. Optimalizace vidění by měla zlepšit přesnost rozpoznávání a zároveň udržet riziko kvality pod kontrolou.
Před změnou tolerance by měli inženýři zkontrolovat skutečný obraz kamery. Je okraj jasný? Je značka polarity viditelná? Je součástka nakloněná? Je režim osvětlení vhodný pro povrch balení? Reflexní kov, černé tělo, průhledný obal a malá značka mohou snížit stabilitu rozpoznávání.
Pokud je samotný obraz nekvalitní, řešením může být osvětlení, čištění objektivu, kalibrace fotoaparátu nebo lepší prezentace komponent. Pokud je obraz jasný, ale stroj odmítne dobrou součást, může být nutné zkontrolovat data knihovny balíků a toleranci.
Data balíčku se musí shodovat se skutečnou komponentou. Velikost těla, počet vývodů, rozteč vývodů, výška součástky, značka polarity, střed snímače a tvar rozpoznávání jsou důležité. Zkopírovaná knihovna může být dostatečně blízká pro jeden produkt, ale ne stabilní pro jiný. Knihovní chyby mohou zvýšit odmítnutí i vadu umístění.
Pro konzistentnost kvality mohou týmy používat elektronické montážní reference, jako jsou IPC J-STD-001J a IPC-A-610J , které IPC popisuje jako pokrývající kontroly montážního procesu, materiály a kritéria přijatelnosti po montáži. Tyto normy nenahrazují pravidla pro nastavení stroje, ale podporují jazyk konzistentní kvality v celém továrně.
Materiálový odpad nevzniká pouze uvnitř osazovacího stroje. Může to začít skladováním, manipulací s cívkou, kvalitou spoje, vystavením vlhkosti, kontrolou ESD a variací balení. Dobrý plán snižování odpadu sleduje komponent od skladu až po podavač.
Komponenty citlivé na vlhkost vyžadují kontrolované skladování a řízení životnosti podlahy. Špatná manipulace může způsobit pozdější vady přetavení a může také ovlivnit stabilitu balení. JEDEC J-STD-033 je klíčovou průmyslovou referencí pro manipulaci se zařízeními citlivými na vlhkost/přetavení.
Továrny by měly ověřit suché skladování, karty indikátorů vlhkosti, záznamy o životnosti podlahy, kázeň opětovného těsnění a případně pravidla pečení. I když vlhkost přímo nezpůsobuje odmítnutí sběru, může přispět k širší ztrátě produkce.
Malá součástka může být ovlivněna statickým nábojem, hrubým zacházením nebo kontaminací. Statická elektřina může způsobit, že části ulpívají na povrchu pásky, trysky nebo kapsy. Poškození při manipulaci může ohnout vodiče nebo změnit způsob usazení součásti v pásce. Rámec asociace ESD ANSI/ESD S20.20 je užitečnou referencí pro vytvoření programu řízení ESD kolem citlivých elektronických zařízení.
Když se odmítnutí zvýší po velké změně, nepředpokládejte, že se stroj náhle stal nestabilním. Porovnejte starou a novou šarži ve stejném stavu podavače, trysky a kamery. Rozdíly v barvě těla, uchycení kapsy na pásku, povrchové struktuře, tvaru olova nebo označení polarity, to vše může ovlivnit snímání a rozpoznávání.
Nejlepší továrny nereagují pouze na alarmy. Proměňují data o odmítnutí v systém neustálého zlepšování. To je zvláště důležité pro výrobu velkého množství směsi, časté změny a drahé komponenty.

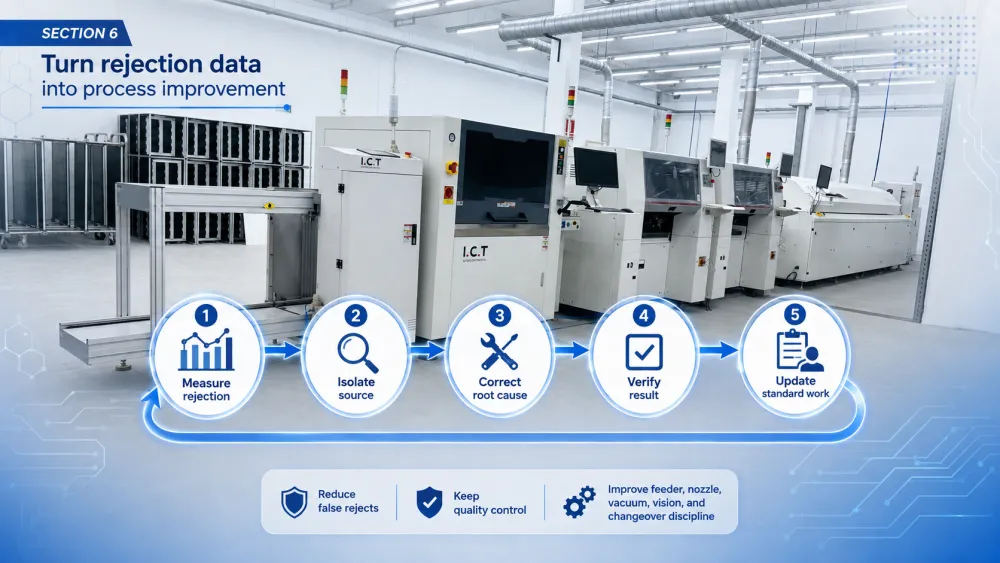

Praktická smyčka je jednoduchá: změřte vzor odmítnutí, izolujte zdroj, opravte hlavní příčinu, ověřte výsledek a aktualizujte standardní práci. Tato smyčka zabraňuje návratu stejné vady. Také to pomáhá novým operátorům pochopit, proč existuje pravidlo nastavení.
Změřte odmítnutí podle součásti, podavače, trysky, hlavy, produktu a šarže.
Zjistěte, zda problém následuje materiál, podavač, tryska, kamera nebo data programu.
Opravte fyzickou nebo datovou hlavní příčinu.
Ověřte změnu pomocí řízené evidence výroby.
Aktualizujte záznamy o údržbě, nastavení a školení obsluhy.
Snížení množství odpadu by nemělo oslabit kontrolu kvality. Silná linka SMT odmítne skutečně špatné vyzvednutí a zároveň omezí falešné odmítnutí, kterému se lze vyhnout. Tato rovnováha pochází z lepšího nastavení podavače, údržby trysek, monitorování podtlaku, obrazových dat, manipulace s materiálem a disciplinované výměny.
ICT podporuje výrobce elektroniky komplexními řešeními SMT, včetně plánování linek, dodávek zařízení, instalace, školení, podpory procesů a poprodejního servisu. Pro výrobce, kteří hledají širší cestu pro odstraňování problémů, se tento článek přirozeně spojuje s širším rámcem pro odstraňování problémů s výběrem a umístěním SMT .
Chcete-li snížit odmítnutí komponent SMT, nejprve změřte, kde a proč k odmítnutí dochází.
Indexování podavače, stabilita kapsy pásky a kontrola krycí pásky jsou hlavními faktory plýtvání.
Stav trysky, výběr trysky, výška sběru a stabilita podtlaku přímo ovlivňují úspěšnost sběru.
Tolerance vidění by neměla být uvolněna před ověřením kvality obrazu a dat knihovny balíčků.
Skladování materiálu, kontrola ESD, kvalita spojů a variace šarže ovlivňují odmítnutí a plýtvání.
Nejlepší způsob, jak snížit plýtvání materiálem SMT, je přeměnit data o odmítnutí na opakovatelnou smyčku zlepšování.
Když továrna zachází s údaji o odmítnutí jako s technickým důkazem, plýtvání materiálem se snáze kontroluje. Výsledkem jsou nejen nižší náklady, ale také stabilnější proces SMT, větší důvěra operátora a lepší spolehlivost dodávek pro zákazníky.
