K chybám rozpoznání vidění SMT dochází, když kamerový systém nedokáže správně identifikovat polohu, tvar, polaritu nebo orientaci součásti. Pokročilá řešení kontroly vidění SMT pomáhají výrobcům zlepšit stabilitu rozpoznávání součástí a snížit falešné odmítnutí během vysokorychlostního umístění. V mnoha továrnách se to projevuje jako selhání rozpoznání komponent kamery, opakované vizuální poplachy, chybná detekce rotace nebo nestabilní potvrzení vyzvednutí. Problémem často není samotný fotoaparát. Kvalitu rozpoznání může ovlivnit osvětlení, data balení, stav trysek, výška odběru, prezentace podavače a dokonce i kontrast desky.
Tento článek vysvětluje nejčastější příčiny chyb rozpoznávání vidění SMT a ukazuje praktické kroky pro odstraňování problémů se strojovým viděním SMT, které inženýrům pomáhají stabilizovat umístění, snížit falešné odmítnutí a udržet silnou kontrolu kvality. Je napsán pro procesní inženýry SMT, techniky, týmy údržby a výrobní manažery, kteří potřebují spolehlivý způsob, jak vyřešit problémy s umístěním kamery bez dohadů.
Obsah
Rozpoznávání zraku je způsob, jakým stroj před umístěním potvrzuje, že vybraný komponent je správný díl, ve správné poloze a se správnou orientací. Je to kontrolní bod, nejen obraz z kamery. Když systém nemůže správně přečíst součást, stroj může součást odmítnout, zastavit linku nebo umístit špatnou orientaci, pokud jsou nastavení příliš volná.
Kamera obvykle kontroluje střed součásti, obrys těla, úhel natočení, značku polarity, tvar vodiče nebo koncovky a polohu obalu vzhledem k trysce. U malých pasivních komponent může systém potřebovat pouze čistý obrys těla a středový bod. U integrovaného obvodu, konektoru, LED nebo polarizovaného pouzdra je úloha rozpoznávání složitější, protože kamera musí detekovat tvar i orientaci.
To je důvod, proč selhání rozpoznání komponent kamery není vždy jednoduchou poruchou hardwaru. Zařízení může číst nesprávný obraz, nesprávný režim osvětlení, nesprávnou definici obalu nebo část, která se během vyzvednutí mírně pohnula. Pokud linka zachází s každým vizuálním alarmem jako s problémem kamery, skutečná příčina může zůstat skryta.
Umístění SMT závisí na velmi malých tolerancích. Komponenta může být široká jen několik milimetrů a kamera musí potvrdit její polohu ve zlomku sekundy. Pokud je součást mimo střed, je lesklá, tmavá, průhledná, otočená nebo částečně zakrytá tryskou, rozpoznávání může být nestabilní. Tato citlivost je normální. Cílem není odstranit logiku vidění, ale učinit rozpoznávací vstup čistší a konzistentnější.

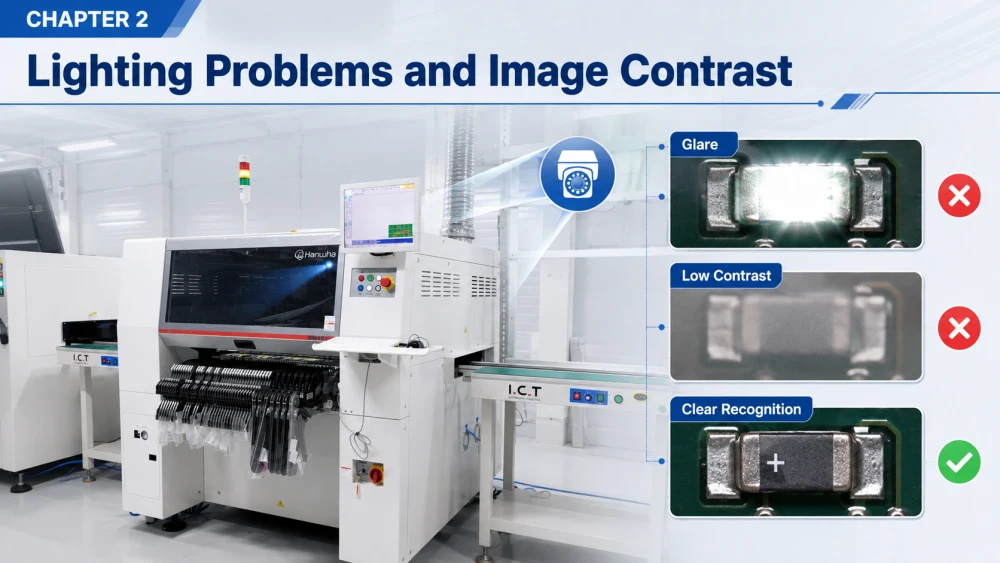

Osvětlení je jednou z nejčastějších příčin chyby rozpoznání zraku SMT. Kamera dokáže rozpoznat pouze to, co vidí jasně. Pokud je světlo příliš silné, příliš slabé, nerovnoměrné nebo se odráží od povrchu součásti, může se obraz zdát operátorovi v pořádku, ale stále bude nestabilní pro rozpoznávací algoritmus.
Různé balíčky potřebují různé světelné podmínky. Moderní pick and place stroje využívají pokročilé systémy vidění SMT s optimalizovanými režimy osvětlení pro manipulaci s různými povrchy balení. Černé tělo integrovaného obvodu může vyžadovat silný kontrast. Reflexní kovový obal může vyžadovat měkčí osvětlení, aby se zabránilo oslnění. Průhledné nebo poloprůhledné balení může zmást detekci hran, protože kamera může vidět vnitřní odrazy namísto čistého obrysu. I malá změna úhlu nebo intenzity může ovlivnit výkon rozpoznávání.
Když kvalita obrazu klesne, systém může špatně přečíst střed, nedetekovat značku polarity nebo odmítnout dobrou součást, protože okraj je nejasný. V rušné továrně se to často jeví jako občasné selhání rozpoznávání, které je těžší vyřešit než neustálý alarm.
Inženýři by měli nejprve zkontrolovat skutečný obraz, nikoli pouze text alarmu. Obrázek by měl vykazovat jasný obrys, stabilní kontrast a viditelnou značku polarity, pokud je vyžadována. Pokud je obraz zakalený nebo nestabilní, zkontrolujte zdroj světla, čistotu čočky, stav reflektoru, úhel kamery a režim osvětlení v knihovně balíčků.
Pomáhá také porovnat obraz pod stejnou komponentou, stejnou tryskou a stejnou polohou podavače. Pokud se obraz mění pouze na jedné straně desky nebo na jedné hlavě stroje, může být problém spíše mechanický než optický. Opravy osvětlení jsou užitečné pouze tehdy, když je skutečnou hlavní příčinou obrázek, nikoli když se komponenta pohybuje nebo je špatně vybrána.
Velký počet případů selhání rozpoznávání komponent kamery je způsoben chybami knihovny balíčků. Fotoaparát možná funguje správně, ale zařízení porovnává obraz s nesprávnými daty balíčku. K tomu často dochází poté, co je zkopírovaná knihovna znovu použita pro nový díl, který vypadá podobně, ale není identický.
Definice obalu by měla odpovídat velikosti těla, středu vyzvednutí, výšce, značce polarity, počtu vývodů, tvaru obrysu a metodě rozpoznávání. Pokud je některá z těchto hodnot nesprávná, stroj může vypočítat nesprávný střed nebo součást odmítnout jako neplatnou. To je běžné zejména u malých obalů, asymetrického těla, polarizované součásti a obalu s jemnými povrchovými značkami.
Jeden zkopírovaný záznam může způsobit opakovanou chybu rozpoznání vidění SMT napříč více úlohami, pokud jej tým použije jako zkratku. Kamera nezná záměr operátora. Zná pouze údaje, které mu byly poskytnuty. To je důvod, proč na disciplíně knihovny balíčků záleží stejně jako na údržbě stroje.
Inženýři by měli porovnat skutečnou součást se záznamem o balení řádek po řádku. Je třeba zkontrolovat obrázek obalu, směr polarity, velikost těla, rozpoznávací střed a přijatelný úhel natočení. Pokud byla knihovna klonována z podobné části, nejbezpečnějším přístupem je ověřit ji inspekcí prvního článku a řízeným zkušebním provozem před plnou výrobou.
V továrnách citlivých na kvalitu by měl být standard knihovny považován za součást systému řízení procesu, nikoli jako jednorázový soubor nastavení. ICT pomáhá výrobcům s komplexními řešeními SMT, včetně podpory procesů, přizpůsobení zařízení a nastavení linky, takže řízení balíků, řízení podavače a logika rozpoznávání mohou fungovat společně, místo aby se s nimi zacházelo odděleně.

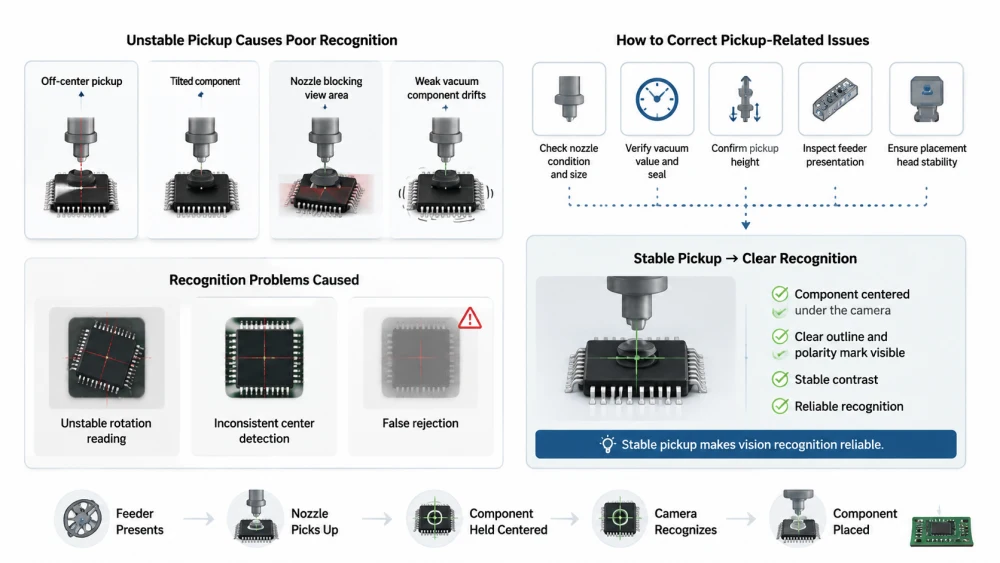

Rozpoznávání zraku často selhává, protože součást není správně vycentrována, když ji kamera kontroluje. Pokud je součást nakloněna, posunuta nebo částečně skryta tryskou, může být obraz nejednoznačný, i když je samotná kamera zdravá. To je důvod, proč odstraňování problémů se strojovým viděním SMT musí zahrnovat snímací řetězec, nejen kameru.
Tryska by měla držet součást v očekávaném středu. Pokud je snímač mimo střed, může se díl během jízdy mírně otáčet. Pokud je špička trysky opotřebovaná, ucpaná nebo má nesprávnou velikost, součást může sedět nerovnoměrně a zakrývat oblast pohledu. Slabé vakuum může také nechat součást driftovat jen natolik, aby zmátlo rozpoznávání.
Tyto problémy se často projevují jako nestabilní rotace čtení, nekonzistentní detekce středu nebo opakované falešné odmítnutí u stejného balení. Může se zdát, že stroj má problém s kamerou, ale skutečnou příčinou je nestabilní geometrie snímače.
Technici by měli zkontrolovat stav trysky, velikost trysky, hodnotu podtlaku, výšku sběru, prezentaci podavače a stabilitu usazovací hlavy. Pokud stejný problém s rozpoznáním následuje po jedné trysce nebo jedné hlavě stroje, je to silné znamení, že problém je mechanický. Čištění trysky, kontrola těsnění a potvrzení cesty podtlaku může vyřešit mnoho opakujících se alarmů vidění.
Komponenta by měla být vystředěna pod kamerou opakovatelným způsobem před zahájením rozpoznávání obrazu. Jakmile se snímání ustálí, může fotoaparát vykonávat svou práci spolehlivěji. To je jeden z důvodů, proč by řešení problémů se zrakem mělo být spojeno s údržbou podavače a trysek, nikoli od nich izolováno.
Chcete-li získat širší přehled o tom, jak se propojují symptomy snímače, podavače, trysky a zraku, mohou výrobci nahlédnout do tohoto průvodce řešením problémů s výběrem a umístěním SMT.
Některé chyby rozpoznání vidění SMT nejsou o tom, zda stroj díl vidí, ale zda dílu správně rozumí. Součást může být viditelná, ale systém ji přesto může odmítnout, protože úhel je nesprávný, značka polarity je nejasná nebo tvar neodpovídá očekávané knihovně.
K chybám rotace dochází, když je součást uchopena pod mírně jiným úhlem, než se očekávalo. K chybám polarity dochází, když stroj nemůže správně identifikovat značku, špendlík v jednom směru nebo asymetrickou orientaci těla. K selhání rozpoznávání tvaru dochází, když je obrys příliš slabý, příliš reflexní nebo příliš podobný jinému balíčku.
Tyto problémy jsou zvláště běžné pro LED, diodu, konektor, QFN, IC a další polarizované pouzdro. Malá značka, která je pro člověka snadno viditelná, může být pro fotoaparát stále obtížnější, pokud je režim osvětlení nebo práh obrazu nesprávný.
Knihovna balíčků by měla obsahovat správný směr polarity a toleranci otáčení. Kontrola prvního článku by měla ověřit, že stroj čte stejnou orientaci, jakou proces očekává. Pokud je obraz kamery dobrý, ale systém stále odmítá správné části, může být práh rozpoznání příliš přísný nebo může být nesprávná definice obalu.
Operátoři by neměli řešit problémy s orientací uvolňováním každé tolerance. To může na chvíli omezit alarmy, ale může to umožnit průchod skutečných defektů. Lepším řešením je zlepšit kvalitu obrazu, data balení a opakovatelnost snímání tak, aby kamera rozpoznala správnou část ze správného důvodu.

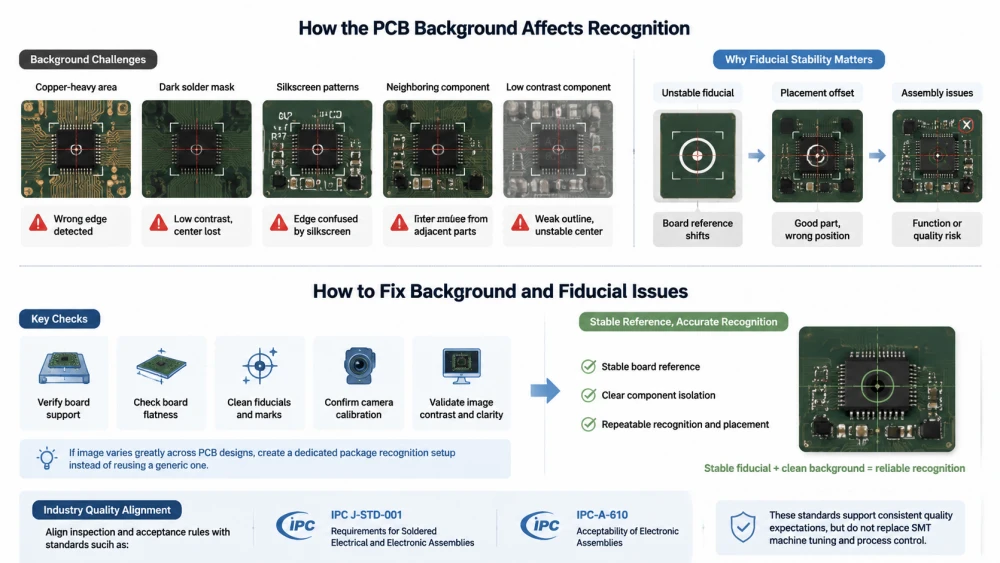

Vize se neděje ve vakuu. Důležité je také pozadí kolem komponenty. Pokud je povrch desky plošných spojů příliš lesklý, příliš tmavý, příliš vzorovaný nebo barevně příliš blízko součástce, může mít kamera problém izolovat součást od desky. Obraz mohou také ovlivnit referenční čísla, barva pájecí masky a místní odrazy.
Některé desky vytvářejí silný kontrast, zatímco jiné vytvářejí vizuální šum. Oblasti s vysokou hustotou mědi, tmavá pájecí maska, sítotiskové vzory a sousední komponenty mohou způsobit, že obraz bude méně stabilní. To je patrnější, když je samotná komponenta malá nebo málo kontrastní. Fotoaparát pak může detekovat nesprávný okraj nebo ztratit středový bod.
Základní rozpoznávání může také ovlivnit přesnost umístění ve směru toku. Pokud je reference desky nestabilní, stroj může umístit dobře vypadající díly na nesprávnou pozici. To je důvod, proč by referenční kvalita desky a kvalita vidění komponent měly být přezkoumány společně.
Inženýři by měli ověřit podporu desky, rovinnost desky, základní čistotu a kalibraci kamery. Pokud se obraz vidění dramaticky změní z jednoho návrhu PCB na jiný, knihovna balíčků může vyžadovat samostatné nastavení rozpoznávání spíše než znovu použité generické. Jasný a opakovatelný odkaz na desku pomáhá rozpoznávacímu systému správně izolovat součást.
Pro širší jazyk kontroly kvality některé továrny přizpůsobují svá pravidla inspekce a přijímání standardům, jako jsou IPC J-STD-001 a IPC-A-610. Tyto standardy nenahrazují ladění SMT strojů, ale pomáhají definovat konzistentní požadavky na kvalitu na celé lince.
Nejrychlejším způsobem, jak vyřešit chybu rozpoznání vidění SMT, je oddělení problémů s kamerou od problémů procesu. Stabilní metoda zabraňuje náhodným změnám a pomáhá týmu rychleji najít skutečnou příčinu.
Pokud stejná chyba rozpoznávání následuje po jedné komponentě, měla by se nejprve zkontrolovat knihovna balíčků a osvětlení. Pokud následuje po jedné štěrbině podavače, jsou pravděpodobnými příčinami umístění podavače a poloha vyzvednutí. Pokud následuje po jedné trysce, je třeba zkontrolovat opotřebení trysky, centrování a podtlak. Pokud se objeví pouze na jedné hlavě stroje, je třeba zkontrolovat kameru, mechanické zarovnání a stav hlavy.
Tato metoda sledování selhání je jednou z nejspolehlivějších forem odstraňování problémů se strojovým viděním SMT, protože mění vágní alarm na opakovatelný vzor. Jakmile je vzor viditelný, korekce se stává mnohem cílenější.
Zkontrolujte skutečný obraz kamery, nejen kód alarmu.
Porovnejte komponentu s knihovnou balíčků.
Ověřte režim osvětlení, jas a kontrast.
Zkontrolujte opotřebení trysky, hodnotu podtlaku a centrování sběrače.
Zkontrolujte prezentaci podavače a stabilitu kapsy pásky.
Potvrďte podporu desky, základní kvalitu a kontrast PCB.
Zkontrolujte, zda problém souvisí s jednou částí, jednou drážkou, jednou tryskou nebo jednou hlavou stroje.
Když se tyto kontroly provádějí pokaždé ve stejném pořadí, týmy tráví méně času hádáním a více času opravováním skutečné příčiny.

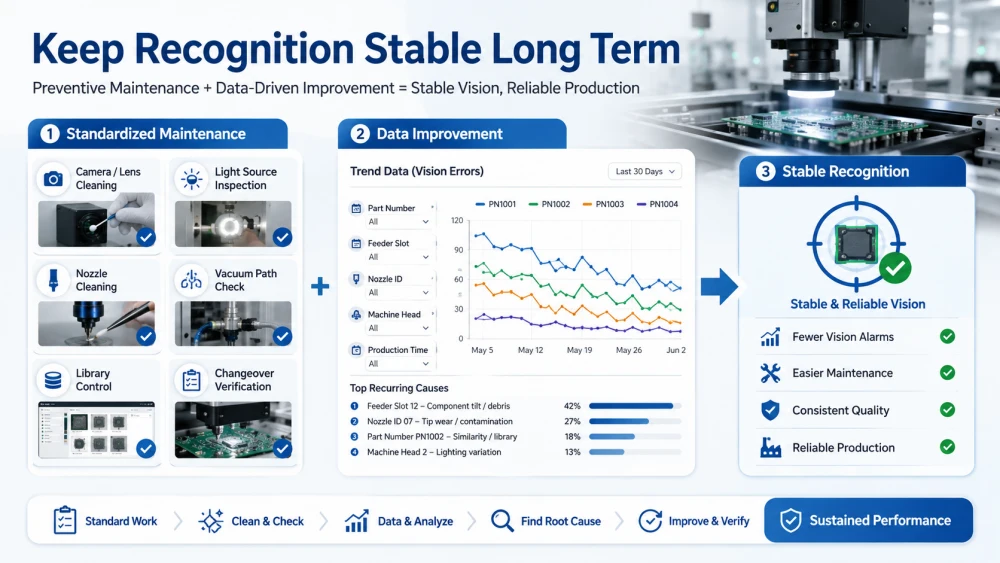

Jakmile jsou chyby zraku opraveny, dalším krokem je zabránit jejich návratu. Stabilní rozpoznávání závisí na standardním nastavení, rutinním čištění, správné kontrole knihovny a pravidelném ověřování při přechodu.
Čištění čočky fotoaparátu, kontrola světelného zdroje, čištění trysek a kontrola sací dráhy by měly být součástí plánované údržby. Tyto úkoly lze snadno odložit, protože stroj může stále běžet, ale malý posun může později způsobit opakované poplachy vidění. Preventivní údržba je obvykle levnější než opakované přerušování linky.
Pokud továrna provozuje mnoho typů balíčků, standard rozpoznávání by měl být napsán jasně. Operátoři by měli vědět, které části vyžadují speciální osvětlení, které balení vyžaduje přísnější kontrolu polarity a která tryska vyžaduje častější čištění.
Chyby vidění by měly být zaznamenány podle čísla dílu, drážky podavače, ID trysky, hlavy stroje a doby výroby. Data trendu mohou odhalit, zda stejný balíček stále selhává, nebo zda k problému dochází až po přechodu na euro. To usnadňuje rozhodování, zda je řešením data, hardware nebo praxe operátora.
Když továrna zachází s rozpoznáváním zraku jako s řízeným procesem namísto záhadného alarmu, celá linka se snáze udržuje. To je skutečná hodnota disciplinovaného řešení problémů se strojovým viděním SMT.
Chyba rozpoznání vidění SMT je obvykle způsobena kombinací osvětlení, dat balení, polohy vyzvednutí a kontrastu desky.
Selhání rozpoznání komponentní kamery je často problémem procesu, nejen hardwarovým problémem kamery.
Stabilní rozpoznávání závisí na přesných knihovnách balení, čisté optice, správném vystředění trysky a opakovatelné prezentaci podavače.
Pozadí desky, referenční značky a kontrast desky plošných spojů mohou ovlivnit stabilitu kamery stejně jako samotný komponent.
Nejlepší metodou odstraňování problémů se strojovým viděním SMT je sledovat poruchu podle součásti, podavače, trysky nebo hlavy stroje.
Dlouhodobá stabilita vychází z preventivní údržby, standardního nastavení a pravidelného ověřování prvního článku.
Když továrna zachází s chybami zraku jako s částí celého řetězce vyzvednutí a umístění, rozpoznávání se snáze ovládá a je mnohem méně pravděpodobné, že se bude opakovat. Výsledkem je lepší přesnost umístění, méně chybných zmetků a větší stabilita výroby.
Nejčastějšími příčinami jsou špatné osvětlení, nesprávná data knihovny balíčků, nestabilní poloha snímače, problémy s tryskami a slabý kontrast mezi komponentou a deskou. V mnoha případech kamera funguje správně, ale systém je požádán, aby přečetl obraz, který není dostatečně čistý. Nejrychlejším způsobem, jak to vyřešit, je zkontrolovat skutečný obraz a porovnat jej se záznamem balíku a stavem vyzvednutí.
Nejlepším způsobem je zlepšit kvalitu obrazu před změnou tolerance. To znamená zkontrolovat režim osvětlení, čistotu čoček, přesnost knihovny balení, centrování trysek a stabilitu podavače. Pokud je obraz čistý, ale systém stále selhává, může být nutné zkontrolovat nastavení knihovny nebo prahu. Pokud je obraz nestabilní, měl by být nejprve opraven hardware nebo proces vyzvednutí.
Může to být obojí, ale často se jedná o problém procesu, který se projevuje jako alarm kamery. Osvětlení, opotřebení trysek, poloha snímání, kontrast desky a data z knihovny, to vše ovlivňuje rozpoznávání. Dobrá metoda odstraňování problémů kontroluje kameru, součást, podavač a desku společně, místo aby se předpokládalo, že je kamera vadná. To šetří čas a zabraňuje výměně zdravého hardwaru.
Jen opatrně. Rozšíření tolerance může snížit poplachy, ale také může umožnit, aby se do výroby dostala nesprávná orientace nebo špatné vyzvednutí. Bezpečnějším přístupem je nejprve zlepšit osvětlení, definici obalu a opakovatelnost vyzvednutí. Změny tolerancí by se měly používat až poté, co bude chování obrazu a součásti dostatečně stabilní, aby je podpořilo.
Podpora procesu je užitečná, když se po kontrole kamery, osvětlení, podavače, trysky a knihovny stále vrací stejný problém s rozpoznáváním. To je také cenné při seřizování nového produktu, výrobě velkého množství směsi nebo když drahé komponenty vytvářejí opakovaný odpad. Poskytovatel kompletního řešení SMT může přezkoumat linku jako jeden systém místo toho, aby řešil každý alarm samostatně.
