ICT-1500
I.C.T
| Množství: | |
|---|---|
| Přehled šablony tiskárny ICT-1500 LED PCB

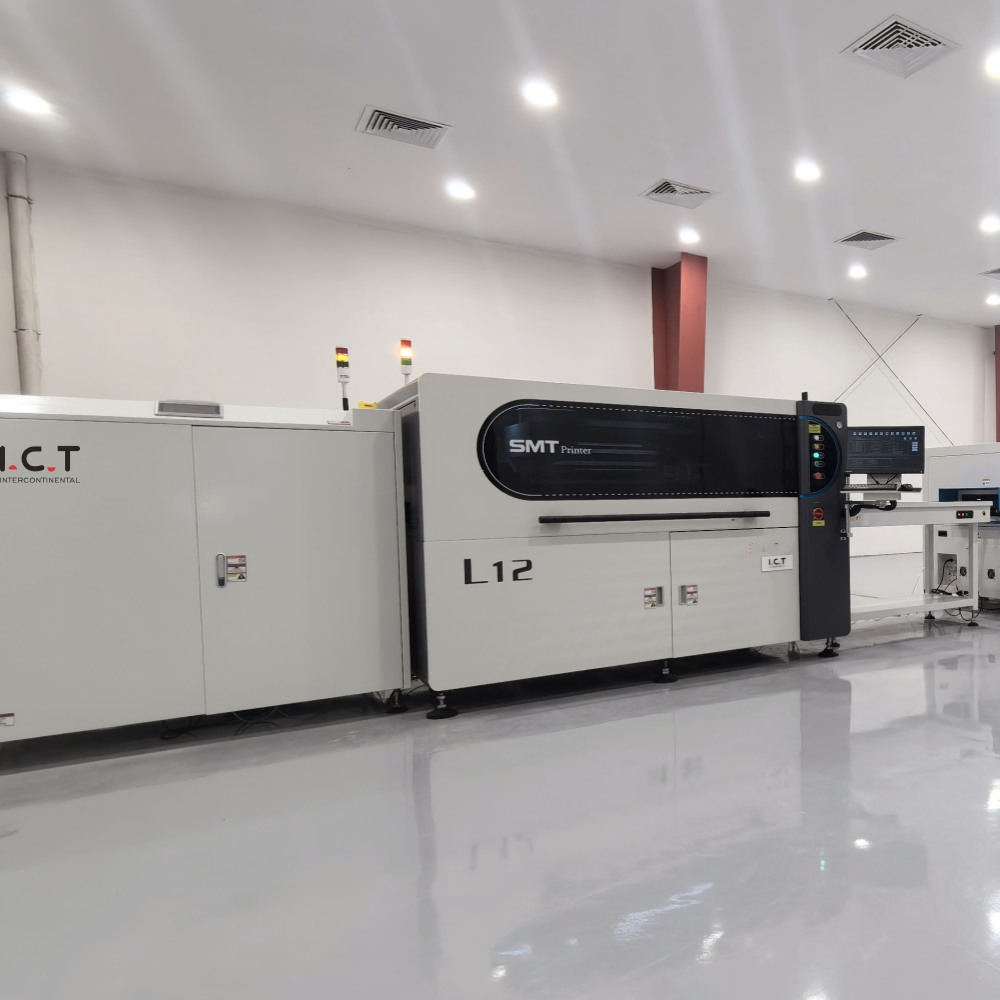

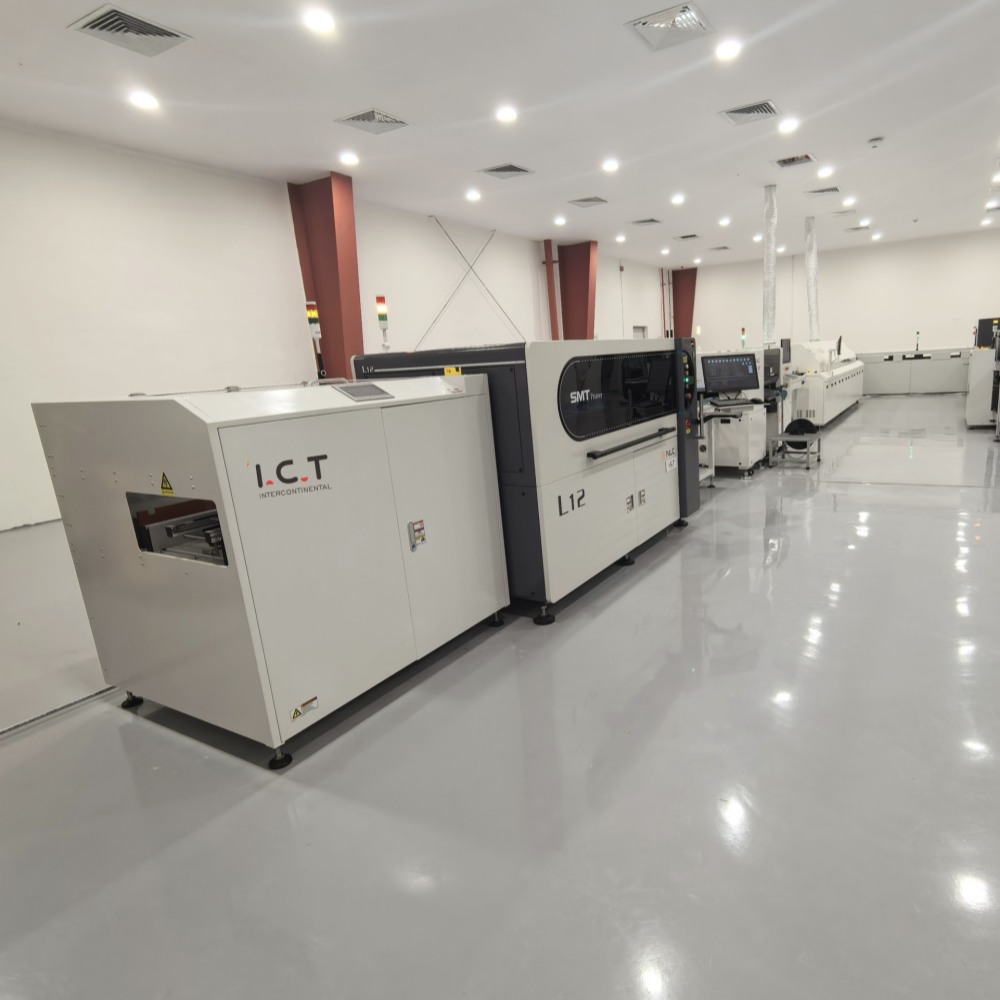

ICT-1500 LED PCB Stencil Printer je vysoce přesná automatická tiskárna pájecí pasty vytvořená pro LED a dlouhé desky PCB. S více než 25 lety odborných znalostí dodává ICT kompletní tovární řešení SMT, integrující systémy Průmysl 4.0 a MES pro výrobu s nulovými vadami. Tato plně automatická SMT LED tiskárna nabízí automatické čištění šablony, kalibraci PCB a nastavitelný tlak pro nejlepší výsledky. V roce 2021 se prodalo přes 1900 strojů SMT, což je druhé místo v oboru. Využívá dovážené díly nejvyšší značky pro dlouhou životnost a nízkou poruchovost. Je ideální pro výrobce, kteří potřebují šablonové tiskárny LED PCB s dlouhými deskami pro LED osvětlení nebo televizory, nabízí jednoduché rozhraní Windows 10 s dobou nastavení do 10 minut.
| Funkce
Tiskárna šablon plošných spojů LED ICT-1500 dosahuje vysoké přesnosti polohy s opakovaným polohováním ±0,015 mm a přesností tisku 0,03 mm. To zajišťuje přesné nanášení pájecí pasty a snižuje chyby na dlouhých deskách. Jeho pokročilý systém vidění s jednotnými kruhovými světly identifikuje různé značky PCB, podporuje pocínování a měděné pokovování. Vyrobeno ze spolehlivých dílů, jako jsou kuličkové šrouby KURODA, zachovává konzistenci pro LED a elektroniku vozidla. Tato funkce pomáhá továrnám vyrábět vysoce kvalitní desky plošných spojů s minimálním přepracováním, což zvyšuje efektivitu.
Tato plně automatická SMT LED tiskárna obsahuje automatický systém kalibrace PCB pro rychlé a přesné vyrovnání desky. Tříosé propojení, poháněné přímým motorem, nastavuje PCB rychle a přesně, ideální pro dlouhé nebo tenké desky. Zajišťuje hladký kontakt se šablonou, což šetří čas a námahu. To je zvláště užitečné pro šablonové tiskárny Long Board LED PCB v produkci LED nebo TV, které nabízejí stabilitu a snižují ruční úpravy pro lepší pracovní postup.
ICT-1500 je vybavena zavěšenou tiskovou hlavou s automatickým nastavením tlaku pro zpětnou vazbu v reálném čase. Konstrukce obloukového mostu, řízená vysoce přesnými krokovými motory, zajišťuje stabilní tlak. Výsledkem je dokonalé tvarování pasty na dlouhých deskách plošných spojů, vhodné pro LED a obecnou elektroniku. On-line monitorování systému zlepšuje kontrolu kvality a dělá z něj spolehlivou plně automatickou SMT LED tiskárnu pro velkoobjemovou produkci.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

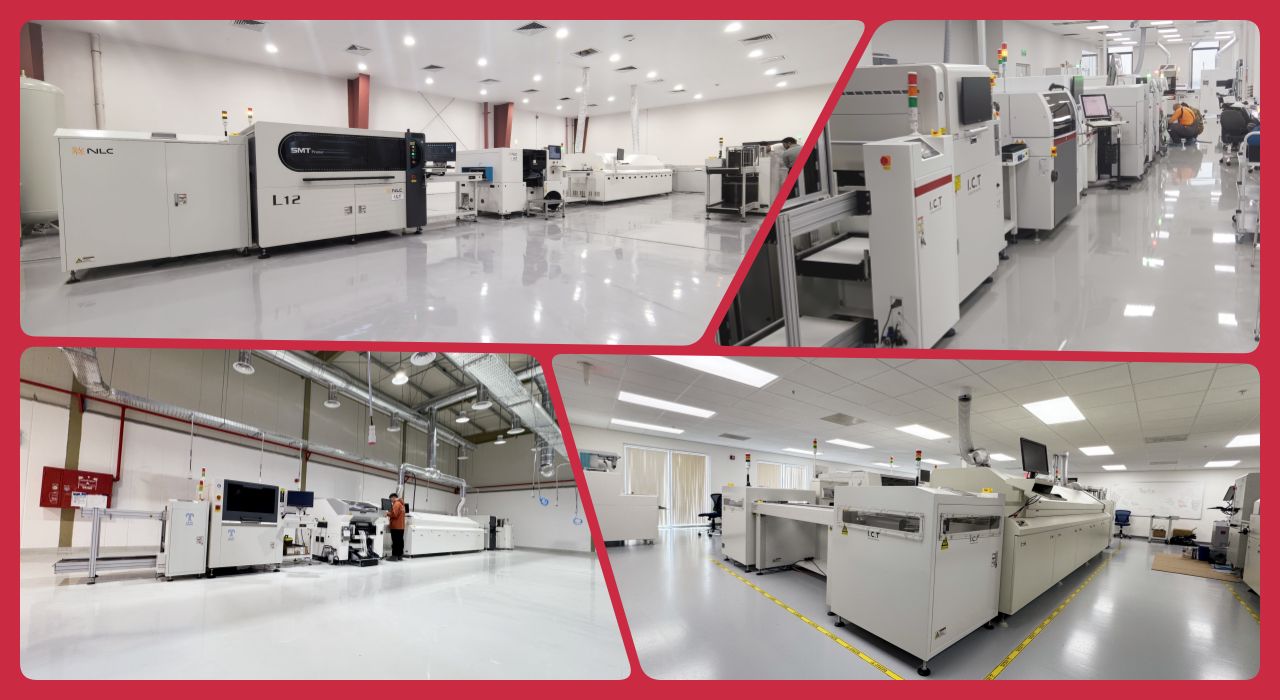

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj / montáž na etikety / inkoustová tiskárna |
| Video o úspěchu zákazníka
V roce 2025 navštívili inženýři ICT továrnu na osvětlení LED v Asii, aby nainstalovali a zaškolili na kompletní lince SMT. Klient požadoval 13 strojů o celkové délce 29 metrů, ale potřeboval je v prostoru 21 m dlouhém a 5 m širokém. Navrhli jsme půdorys ve tvaru písmene U o délce 16 m a šířce 2,7 m. Po dvou dnech instalace a ladění plus šesti dnech školení a podpory byl projekt úspěšně dodán. To předvedlo naši schopnost efektivně přizpůsobit a podporovat šablonové tiskárny LED PCB.
| Servis a podpora školení
ICT poskytuje kompletní servis a školení pro LED PCB Stencil Printer pro zajištění hladkého provozu. Náš tým nabízí instalaci, údržbu a rychlou technickou podporu na místě. Školení pokrývá provoz, odstraňování problémů a optimalizaci, přizpůsobené vašim potřebám. S více než 25 lety zkušeností poskytujeme rychlé reakce na problémy, minimalizujeme prostoje a budujeme důvěru díky dlouhodobé podpoře.
| Zákaznické recenze
Zákazníci chválí naše inženýry za jejich odborný a přátelský servis během nastavování. Oceňují šablonové tiskárny LED PCB pro přesnost a spolehlivost. Pochvalu si zaslouží i naše bezpečné balení a doprava. Mnozí oceňují naše rychlé reakce na problémy, zajištění nepřetržité výroby a vysoké spokojenosti zákazníků.
| Certifikace a standardy
ICT je držitelem certifikací jako CE, RoHS a ISO9001, které zajišťují, že tiskárny LED PCB šablon splňují globální standardy. Máme také patenty na inovace, jako je systém čištění. Tyto pověření zaručují vysoce kvalitní a bezpečné vybavení a dodávají zákazníkům důvěru v naše produkty.
| O společnosti ICT a naší továrně
ICT je přední poskytovatel elektronických řešení s vlastními výzkumnými, vývojovými a výrobními týmy. Zaměstnáváme 89 zaměstnanců v areálu o rozloze 12 000 m² a rychle rosteme s fondem 30 milionů USD. Naše továrna obsluhuje více než 1600 zákazníků v 72 zemích a používá přísné systémy testování a kvality. To podporuje globální dodávky pokročilých produktů, jako je ICT-1500 LED PCB šablonová tiskárna.
