| Představení plně automatické šablonové tiskárny SMT
Plně automatická šablonová tiskárna SMT od ICT je nejlepší volbou pro moderní osazování desek plošných spojů. Tento stroj nabízí vysokou přesnost a rychlost se 7sekundovým tiskovým cyklem a přesností ±0,025 mm. Automatizuje aplikaci pájecí pasty, snižuje ruční chyby a plýtvání a zároveň zlepšuje kvalitu. Navrženo pro průmyslová odvětví, jako je spotřební elektronika, LED a automobilový průmysl, nabízí automatickou kalibraci PCB, nastavitelný tlak stěrky a čištění šablony. ICT integruje systémy Průmysl 4.0 a MES pro řešení chytrých továren. Díky snadnému ovládání na Windows 10 a odolným materiálům špičkových značek zajišťuje dlouhodobou spolehlivost. Tato tiskárna pomáhá továrnám zvyšovat produktivitu a uspokojovat různé potřeby s efektivním a stabilním výkonem.
| Funkce
Tiskárna PCB poskytuje vysokou přesnost s opakovanou přesností polohování ±0,01 mm a přesností tisku ±0,025 mm. Tím je zajištěno dokonalé nanesení každé vrstvy pájecí pasty, což snižuje chyby při montáži DPS. Pokročilý systém vidění využívá jednotné kruhové světlo a koaxiální světelné zdroje k identifikaci různých typů PCB, včetně pocínování a FPC. Tato přesnost je ideální pro desky plošných spojů s jemnou roztečí, takže je vhodná pro LED a automobilovou elektroniku, kde je kvalita rozhodující.
Díky 7sekundovému tiskovému cyklu tato tiskárna výrazně zrychluje výrobní linky. Nastavení rychlé změny linky umožňuje rychlé úpravy a minimalizuje prostoje. Tato funkce je ideální pro továrny, které potřebují efektivně zpracovávat velké zakázky. Automatický řídicí systém upravuje rychlost separace a vzdálenost a zajišťuje konzistentní výsledky. Tato rychlost v kombinaci s vysokou opakovatelností pomáhá dodržet krátké termíny při zachování špičkové kvality výstupu.
Tiskárna obsahuje systém automatického čištění s možností suchého, mokrého a vysávání. Tato funkce odstraňuje pájecí pastu z obou stran šablony a zajišťuje vždy čisté výtisky. Unikátní sprejový systém využívá software ke kontrole spotřeby alkoholu a papíru, čímž šetří materiály. Tato automatizace snižuje manuální námahu a zachovává vysoce kvalitní tisk, což z ní činí nákladově efektivní volbu pro rušná produkční prostředí.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

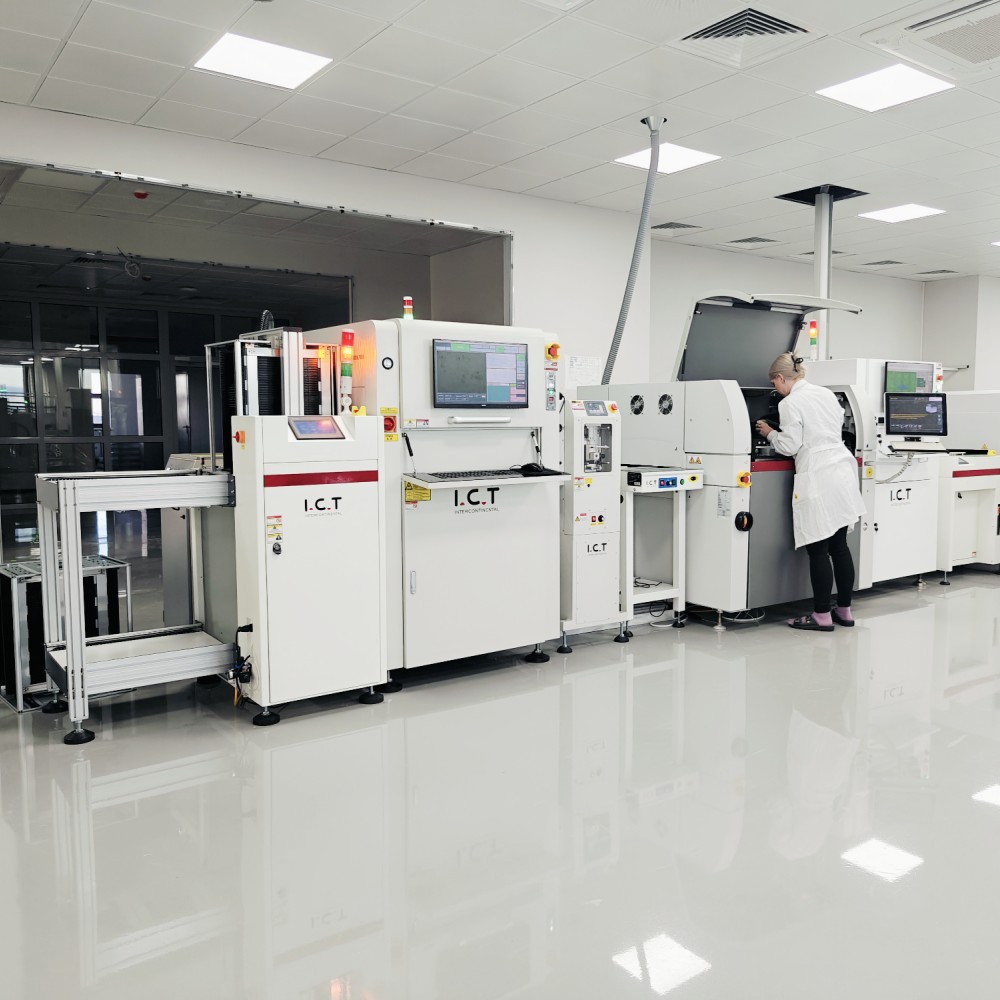

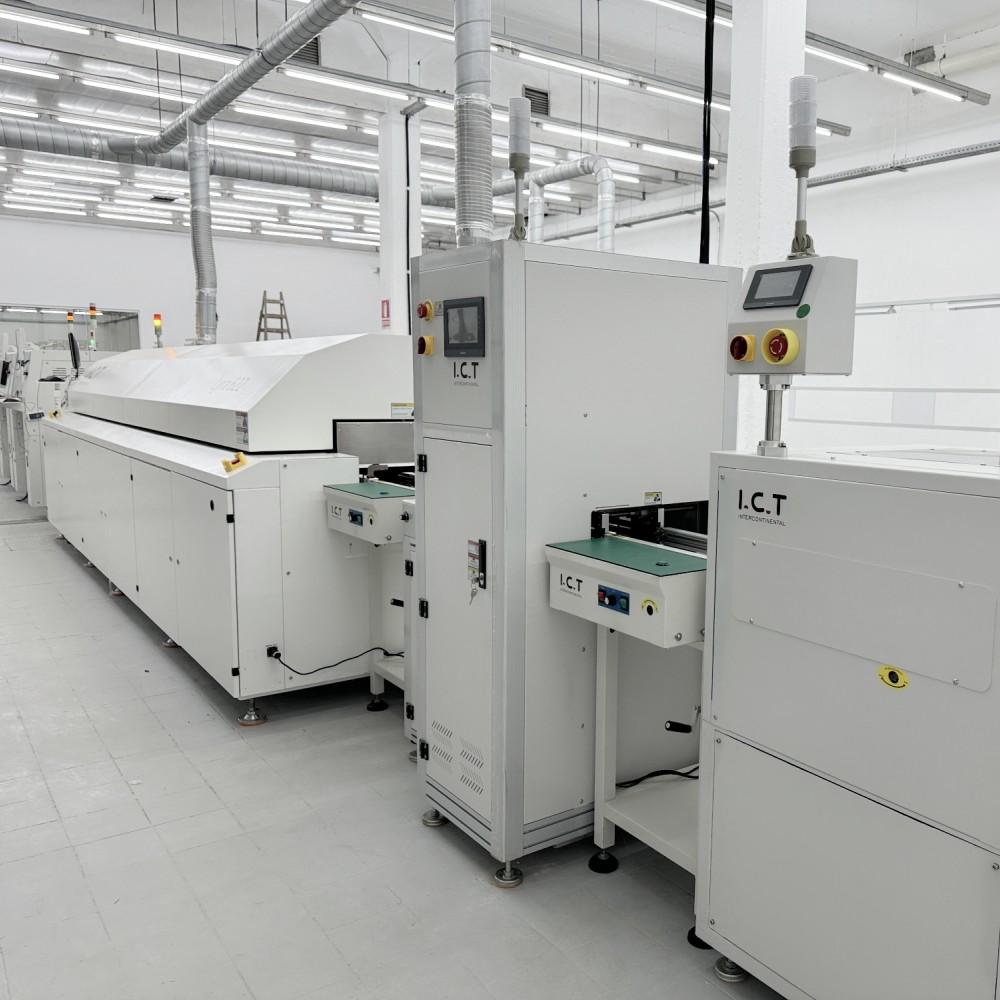

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj /Label Mounter/ Inkjet Printer |
| Video o úspěchu zákazníka
V roce 2025 navštívili inženýři ICT zákaznickou továrnu vyrábějící domácí LED osvětlení, aby poskytli instalační a školicí služby. Klient potřeboval plně automatickou SMT linku se 13 stroji o celkové délce 29 metrů, ale měl omezený prostor 21 metrů na délku a 5 metrů na šířku. ICT navrhlo uspořádání ve tvaru písmene U, vešlo se do linky o délce 16 metrů a šířce 2,7 metru. Po dvou dnech instalace a ladění, po šesti dnech školení a technické podpory, byl projekt úspěšně dodán. Toto řešení efektivně vyhovovalo prostorovým a výrobním potřebám klienta.
| Servis a podpora školení
ICT poskytuje vynikající servis a školení pro PCB Printer. Náš tým nabízí instalaci, údržbu a technickou podporu pro zajištění hladkého provozu. Poskytujeme praktická školení pro operátory, učíme je používat rozhraní Windows 10 a spravovat funkce tiskárny. Naše globální servisní síť je připravena pomoci s rychlými reakcemi a odborným poradenstvím. S více než 25letými zkušenostmi pomáháme zákazníkům optimalizovat jejich výrobní procesy a řešit jakékoli problémy, čímž zajišťujeme dlouhodobý úspěch a spokojenost.
| Zákaznické recenze
Zákazníci milují naši tiskárnu PCB a služby! Chválí naše inženýry za jejich odbornou podporu a rychlé řešení problémů. Spolehlivost zařízení a vysoce kvalitní tisk získávají vysoké známky. Naše pečlivé balení a rychlé odeslání také obdrží komplimenty. Klienti oceňují naši rychlou odpověď na jejich otázky, díky které se cítí vždy podporováni.
| Certifikace a standardy
ICT je držitelem špičkových certifikací jako CE, RoHS a ISO9001, které zajišťují bezpečnost a kvalitu. Máme také patenty na naše inovativní návrhy. Tyto certifikáty dokazují náš závazek k vysokým standardům a spolehlivému výkonu v každé tiskárně PCB.
| O společnosti ICT a naší továrně
ICT je přední poskytovatel elektronických řešení s více než 25 lety zkušeností. Zabýváme se výzkumem, vývojem a výrobou s velkým týmem, který rychle roste, aby mohl sloužit více než 1600 zákazníkům v 72 zemích. Naše továrna se vyznačuje přísným testováním a silným systémem řízení kvality. Nacházíme se v Dongguanu v Číně a nabízíme globální řešení s vyspělou technologií a spolehlivými produkty.
