Chyba vakuového sběru SMT nastane, když zařízení pro vychystávání a umísťování nemůže stabilně odebrat, podržet, zkontrolovat, přenést nebo uvolnit součást. Problém se může projevit jako zmeškané vyzvednutí, vypadnutí součásti, vysoká míra odmítnutí, vakuový alarm, nestabilní umístění nebo opakované selhání vyzvednutí součásti.
V mnoha továrnách jsou chyby podtlaku a sběru považovány za jednoduché problémy s tryskou. Někdy je to pravda. Ale ve skutečné výrobě SMT může hlavní příčina pocházet z opotřebení trysky, zablokované podtlakové dráhy, polohy podavače, výšky sběru, stavu kapsy pásky, povrchu součásti, zrychlení stroje, nastavení vidění nebo špatné manipulace s materiálem. Správný proces odstraňování problémů musí prověřit celý řetězec sběru, nejenom poplašnou zprávu.
Tato příručka vysvětluje, jak mohou inženýři provádět odstraňování problémů s vysáváním a umísťováním krok za krokem a snížit selhání sběru součástí SMT v každodenní výrobě.
Obsah
K chybám podtlaku a sběru dochází, když stroj ztratí kontrolu nad komponentem mezi podavačem a místem umístění. Stroj může selhat před vyzvednutím, během vyzvednutí, během přenosu, během rozpoznání kamery nebo v okamžiku uvolnění.
Mezi nejčastější příznaky patří zmeškané vyzvednutí, alarm chyby vakua, upadlá součást, odmítnutí součásti po kontrole kamerou, nestabilní úhel součásti a posun umístění. Některé stroje vykazují jasnou hodnotu vakua nebo chybový kód vyzvednutí. Jiné vykazují pouze opakované odmítnutí v určité poloze podavače nebo trysky.
Inženýři by neměli předpokládat, že jeden alarm se rovná jedné hlavní příčině. Alarm vakua může být způsoben špinavou tryskou, ale také může být způsoben nesprávnou výškou sběru, prázdnou kapsou, špatným indexováním podavače, slabým těsnícím povrchem součástí nebo zpožděním snímače vakua.
Chyby při odběru přímo ovlivňují efektivitu výroby a náklady na materiál. Každý neúspěšný odběr může zastavit stroj, spotřebovat další součástky, zvýšit zásah obsluhy a snížit výtěžnost prvního průchodu. Pokud stroj upustí součást uvnitř zařízení, může to také způsobit kontaminaci nebo skryté riziko na další desce.
U malých součástek, LED, IC, konektorů a součástek zvláštního tvaru se může nestabilní snímač rychle stát vážným výrobním problémem. Po přetavení může způsobit chybějící součástku, umístění součástky obráceně, zešikmení, chybu polarity nebo defekt pájeného spoje.

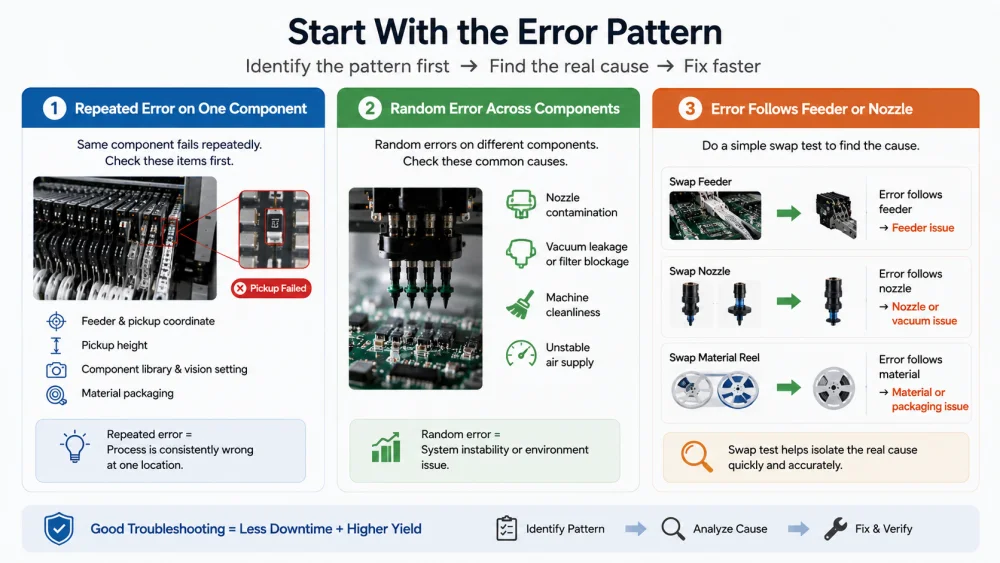

Prvním krokem při odstraňování problémů s vysáváním a umístěním je zjistit, zda se problém opakuje, je náhodný, souvisí s podavačem, s tryskou nebo s materiálem. To šetří čas a zabraňuje zbytečnému seřizování stroje.
Pokud stejná součást selže opakovaně, technici by měli nejprve zkontrolovat podavač, souřadnici odběru, výšku odběru, knihovnu součástí a balení materiálu. Opakovaná chyba obvykle znamená, že proces je na jednom místě trvale chybný.
Například, pokud jeden rezistor vždy selže na stejném napájecím pruhu, tryska nemusí přistát ve středu kapsy pásky. Pokud jeden IC po vyzvednutí vždy selže při kontrole kamery, data balení nebo nastavení rozpoznávání mohou být nesprávná.
Pokud se chyby sběru objeví náhodně na různých součástech, problém pravděpodobně souvisí s kontaminací trysky, únikem podtlaku, zablokováním vakuového filtru, čistotou stroje nebo nestabilním přívodem vzduchu. Náhodné chyby se mohou také objevit, když stroj běží příliš rychle pro obtížnou skupinu součástí.
Náhodné závady by měly být sledovány podle čísla trysky, čísla hlavy, polohy podavače, typu součásti, šarže cívky a doby výroby. Toto sledování často odhalí vzor, který není zřejmý z jedné kontroly desky.
Velmi užitečný je jednoduchý swap test. Pokud závada následuje po podavači po přesunutí podavače do jiné polohy, je pravděpodobnou příčinou podavač. Pokud závada následuje za číslem trysky, je pravděpodobnou příčinou tryska nebo cesta podtlaku. Pokud závada následuje po cívce materiálu, problém může pocházet z balení součástí nebo kvality materiálu.
Tato metoda je praktická, protože odděluje celoplošné problémy stroje od lokálních hardwarových problémů.
Tryska je nejpřímější částí sběrného systému. Problém s malou tryskou může způsobit zmeškané zachycení, slabé vakuum, upuštěnou součást a odmítnutí falešného vidění.
Tryska musí odpovídat velikosti součásti, tvaru, hmotnosti a snímací ploše. Je-li hubice příliš malá, nemusí poskytovat dostatečnou přídržnou sílu podtlaku. Pokud je tryska příliš velká, může zasáhnout kapsu s páskou, dotknout se krytu podavače, vybrat součást mimo střed nebo zakrýt důležité vizuální prvky.
Dobrá tryska by se měla dotýkat nejpevnějšího rovného povrchu součásti, aniž by došlo k poškození těla. U konektoru, induktoru, štítu, čočky, spínače a nepravidelné součásti nemusí stačit standardní tryska. Pro stabilní odběr může být zapotřebí speciální tryska.
Prach, papírová vlákna, pájecí pasta, zbytky tavidla, olej a úlomky součástí mohou snížit utěsnění mezi tryskou a povrchem součásti. I malá částice může způsobit únik vakua. Toto je jedna z nejčastějších příčin občasné chyby vakuového snímání SMT.
Technici by měli zkontrolovat trysku při zvětšení, vyčistit ji správnou metodou a potvrdit, že vzduchový otvor není ucpaný. Pokud stejná tryska po čištění způsobí opakovanou chybu nasávání, měla by být vyměněna.
Opotřebená tryska může ztratit rovinnost. Poškozená tryska může mít odštípnutý okraj, poškrábaný povrch nebo zvětšený otvor. Díky tomu je vakuové držení nestabilní, zejména u malých součástí a lehkého balení.
Továrny by neměly čekat, až tryska úplně selže. Stav trysek by měl být součástí preventivní údržby. Sledování životnosti trysky podle počtu použití, typu součásti a historie závad pomáhá předcházet opakovanému selhání vyzvednutí součásti.

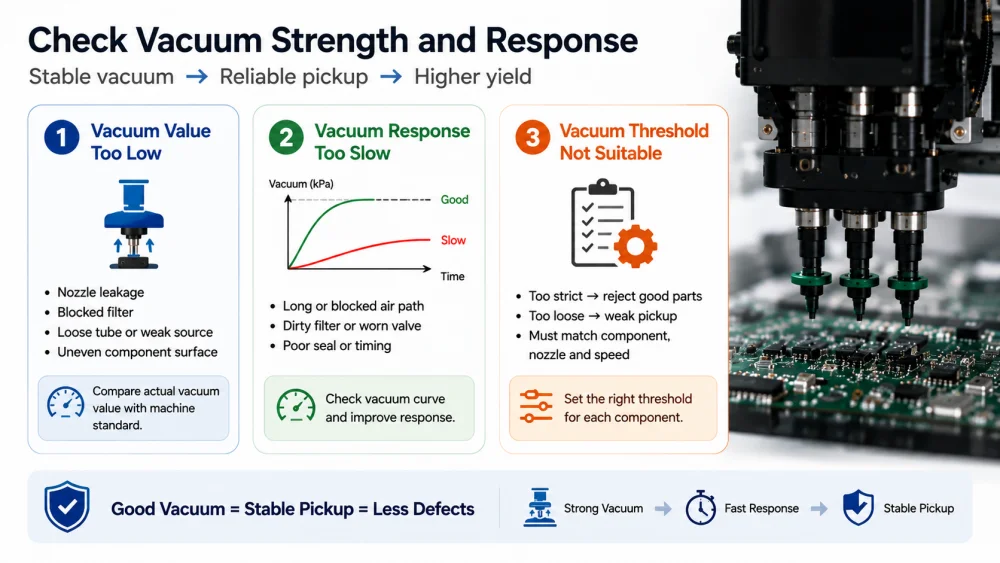

Řešení problémů s vakuem by mělo zahrnovat sílu vakua i odezvu podtlaku. Stroj může dosáhnout požadované úrovně podtlaku pomalu nebo může kolísat během pohybu hlavy. Obě podmínky mohou způsobit chybu vyzvednutí.
Nízká hodnota vakua znamená, že tryska nemůže součást bezpečně udržet. Mezi příčiny může patřit netěsnost trysky, ucpaný vakuový filtr, uvolněná vakuová trubice, poškozené těsnění, problém s ventilem nebo slabý zdroj podtlaku. Nízké vakuum může také nastat, když je povrch součásti nerovný a nemůže správně těsnit.
Technici by měli porovnat skutečnou hodnotu vakua s normou stroje pro daný typ součásti. Měli by také zkontrolovat, zda se hodnota změní po výměně trysky, čištění filtru nebo použití jiné hlavy.
Doba odezvy vakua je důležitá, protože stroj se po vyzvednutí rychle rozjede. Pokud vakuum narůstá příliš pomalu, součást nemusí být při akceleraci hlavy zcela zajištěna. To může způsobit vypadnutí součásti, zkosené snímání nebo odmítnutí fotoaparátu.
Pomalá odezva může pocházet z dlouhé nebo zablokované dráhy vzduchu, znečištěného filtru, opotřebovaného ventilu, špatného těsnění nebo nesprávného parametru časování. Technici by měli zkontrolovat křivku vakua, pokud stroj poskytuje tato data.
Některé stroje umožňují nastavení prahu vakua specifické pro součást. Pokud je práh příliš přísný, stroj může odmítnout dobré sběry a zvýšit plýtvání materiálem. Pokud je práh příliš volný, stroj může přijmout slabé snímání a později vytvořit chybějící nebo upuštěnou součást.
Mezní hodnota by měla odpovídat velikosti součásti, hmotnosti, povrchu, typu trysky a rychlosti výroby. Nemělo by se slepě kopírovat z jiného balíčku, který jen vypadá podobně.
Mnoho chyb vakua je ve skutečnosti problémy s prezentací podavače. Pokud součást není pod středem trysky, stroj může hlásit chybu nasávání podtlaku, i když je podtlakový systém v pořádku.
Pokud je souřadnice X/Y nesprávná, tryska se může dotknout okraje součásti, stěny kapsy pásky nebo prázdné oblasti. To může způsobit vynechání odběru, odběr mimo střed, nakloněný odběr nebo nestabilní vakuové těsnění.
Technici by měli naučit nebo ověřit polohu sběrače se skutečnou součástí v podavači. Tryska by měla dosedat na správný střed součásti, nikoli pouze na teoretický střed kapsy.
Pokud je výška nasávání příliš vysoká, tryska se nemusí dotýkat součásti dostatečně pevně, aby vytvořila vakuové těsnění. Pokud je výška příjmu příliš nízká, tryska může zatlačit součást do kapsy, poškodit součást nebo vytvořit boční sílu, která součást otočí.
Výška odběru by měla být kontrolována pomocí skutečné hloubky kapsy pásky, tloušťky součásti, délky trysky a stavu podavače. To je důležité zejména pro tenké komponenty, vysoké komponenty a volné kapsové obaly.
Indexování podavače musí umístit každou součást do stejné polohy odběru. Pokud se páska posune nekonzistentně, bude nekonzistentní i zvednutí. Tryska se může po několik cyklů správně vysouvat a pak náhodně selhat.
Mezi běžné příčiny patří opotřebené řetězové kolo, poškozený otvor pro pásku, uvolněný kryt, nesprávné nastavení rozteče, špatné napnutí pásky nebo špinavý mechanismus podavače. Údržba podavače by měla zahrnovat test indexování, čištění, kalibraci a kontrolu dráhy krycí pásky.

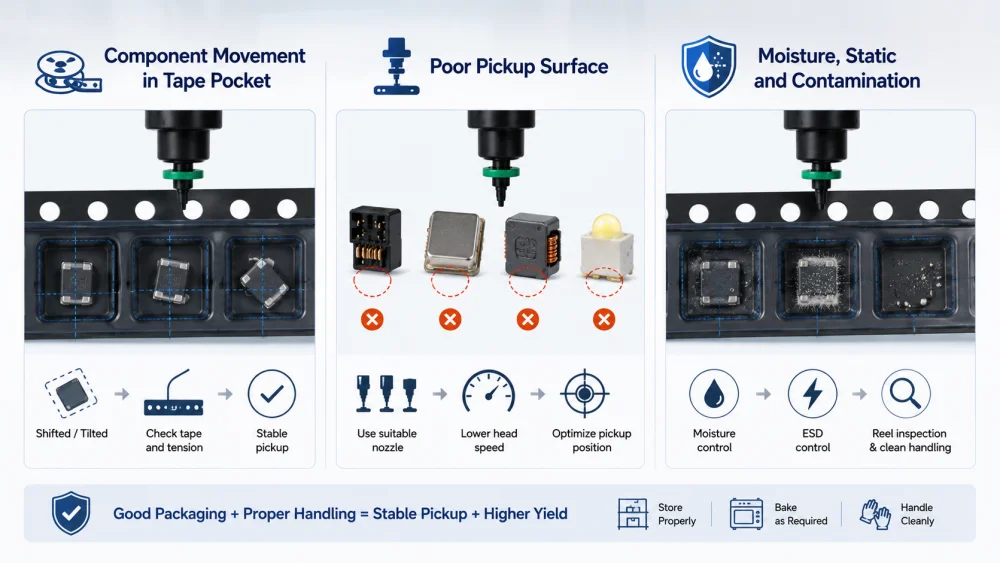

Selhání vyzvednutí součástky SMT je někdy způsobeno spíše balením materiálu než hardwarem stroje. Stroj může spolehlivě odebírat pouze tehdy, je-li součást prezentována stabilním a opakovatelným způsobem.
Malá nebo lehká součástka se může pohybovat uvnitř kapsy na pásku. Pokud se součást před vyzvednutím posune, nakloní nebo otočí, tryska ji může vysát mimo střed. To může vést ke slabému podtlaku, spadlé součásti nebo odmítnutí vidění.
Technici by měli před vyzvednutím sledovat polohu součásti. Pokud se díl po odlepení krycí pásky nebo indexování podavače pohne, je třeba zkontrolovat obal. Může být zapotřebí nižší rychlost indexování, upravené napětí krycí pásky nebo lepší balení materiálu.
Některé součásti nemají plochý nebo čistý snímací povrch. Hrubý, zakřivený, porézní nebo nepravidelný povrch ztěžuje vakuové těsnění. To je běžné u konektoru, štítu, induktoru, transformátoru, čočky a některých balení LED.
V tomto případě nemusí silnější vakuum problém vyřešit. Lepším řešením může být jiný tvar trysky, větší kontaktní plocha, nižší rychlost hlavy nebo speciální poloha sběru.
Vlhkost, statická elektřina a kontaminace mohou způsobit, že se součást přilepí na pásku, krycí fólii, stěnu kapsy nebo stranu trysky. To může způsobit zmeškané vyzvednutí, dvojité vyzvednutí nebo pád součásti. JEDEC J-STD-033 poskytuje vodítko pro manipulaci se zařízením pro povrchovou montáž citlivým na vlhkost a přetavení, které je užitečné pro řízení skladování a přípravy citlivých obalů.
Materiál by měl být skladován a manipulováno podle výrobních postupů. Regulace vlhkosti, kontrola pečení, kontrola kotouče a čistá manipulace mohou snížit odchylky ve sběru.
Ne každé selhání sběru se stane na podavači. Někdy je součást úspěšně vybrána, ale kamera ji odmítne, protože stroj nemůže potvrdit její tvar, polohu, polaritu nebo stav vývodu.
Pokud jsou data knihovny součástí nesprávná, systém počítačového vidění může součást po vyzvednutí odmítnout. Nesprávná velikost těla, tloušťka, obrys, poloha elektrody, značka polarity nebo rozpoznávací okno mohou způsobit falešné odmítnutí.
Inženýři by měli porovnat skutečnou součást s daty balíčku. To je důležité po výměně komponent, zavedení nového produktu, změně dodavatele nebo ruční úpravě knihovny.
Osvětlení vidění musí odpovídat povrchu součásti. Lesklý kov, černý obal, průhledná čočka, bílé keramické tělo a malé značky polarity mohou vyžadovat jiné osvětlení nebo prahovou hodnotu. Špatné osvětlení může způsobit, že dobrý snímač bude vypadat jako špatný snímač.
Pokud vyřazený komponent vypadá při ruční kontrole normálně, měli by technici zkontrolovat obraz kamery, úroveň osvětlení, prahovou hodnotu hrany, rozpoznání polarity a povolený rozsah korekce.
Vyzvednutí a vize by měly být přezkoumány společně. Odmítnutí kamery může být způsobeno skutečně špatným snímačem, ale také může být způsobeno špatným nastavením vidění. Technici by měli porovnat polohu sběrače, číslo trysky, hodnotu podtlaku, obraz kamery a důvod odmítnutí.
Pro širší procesní pohled, který spojuje podavač, trysku, vakuum, vidění a symptomy umístění, si inženýři mohou také přečíst tento průvodce odstraňováním problémů s výběrem a umístěním SMT.
Parametry stroje mohou okrajový stav sběru zlepšit nebo zhoršit. Pokud kontroly hardwaru a materiálu problém plně nevyřeší, měli by inženýři přezkoumat rychlost, zrychlení, dobu prodlevy a ovládání uvolnění.
Doba prodlevy při nabírání umožňuje, aby se tryska dostala do kontaktu se součástkou a vytvořila vakuum, než se vzdálí. Pokud je doba prodlevy příliš krátká, součást nemusí být plně zajištěna. To je běžné u větších, těžších nebo nepravidelných součástí.
Mírné prodloužení doby prodlevy může zlepšit stabilitu, ale může snížit rychlost stroje. Cílem není zpomalit celou linku. Inženýři by měli optimalizovat pouze dotčenou součást, pokud je to možné.
Rychlý pohyb zvyšuje sílu působící na součást během přenosu. Pokud je zvedání mírně vychýlené ze středu nebo je podtlak okrajový, může vysoké zrychlení způsobit, že se díl pohne nebo spadne. Snížení rychlosti pro postiženou součást je užitečný test.
Pokud se závady po snížení rychlosti sníží, měl by tým před návratem k vysokorychlostní výrobě upravit zrychlení, stav sběru, výběr trysky nebo stabilitu podavače.
Při umístění se vakuum musí uvolnit ve správný okamžik. Pokud je uvolnění zpožděno, součást se může zvednout zpět s tryskou. Pokud je ofukovací vzduch příliš silný, součástka se může pohybovat na pájecí pastě nebo se převrátit.
Parametr uvolnění by měl být zkontrolován, když je komponenta vybrána správně, ale po umístění chybí. Kontrola před přetavením pomáhá potvrdit, zda byla součást skutečně umístěna na podložku.
Kontrolní údaje pomáhají předcházet dohadům. Chyba vakuového sběru SMT by měla být potvrzena protokolem stroje, vizuálním pozorováním, výsledkem AOI, výsledkem SPI a sledováním vzoru defektů.
Záznamy stroje mohou ukazovat chybu příjmu, chybu vakua, odmítnutí rozpoznání, číslo trysky, číslo hlavy, číslo podavače a odkaz na součást. Tato data by měla být exportována nebo zaznamenána předtím, než obsluha opakovaně resetuje alarmy.
Data trendu jsou užitečnější než jeden alarm. Pokud stejná tryska vytváří opakované chyby, je třeba trysku a podtlakovou cestu zkontrolovat. Pokud jeden podavač vytváří opakované chyby, je třeba zkontrolovat indexování podavače a souřadnice vyzvednutí.
AOI dokáže identifikovat chybějící součást, špatnou polaritu, zešikmení a vadu umístění. SPI může zobrazit objem pájecí pasty a offset před umístěním. Pokud komponenta chybí před přeformátováním, hlavní příčinou je pravděpodobně vyzvednutí, přenos nebo uvolnění. Pokud je přítomen před přetavením, ale chybí nebo je po přetavení vytlačen, je třeba zkontrolovat pájecí pastu a podmínky přetavení.
IPC poznamenává, že IPC J-STD-001 a IPC-A-610 se často používají společně pro řízení procesu montáže elektroniky a požadavky na přijetí. Tyto normy pomáhají továrnám definovat konzistentní pravidla kontroly a posuzování kvality.
Inženýři by měli měnit vždy pouze jeden faktor. Mohou vyčistit nebo vyměnit trysku, vyměnit polohu podavače, vyměnit cívku, upravit výšku sběru, snížit rychlost nebo zkontrolovat vakuový filtr. Pokud se změní příliš mnoho nastavení najednou, tým může vyřešit symptom, ale nezjistí skutečnou příčinu.
Dobrý záznam o řešení problémů by měl obsahovat původní závadu, předpokládanou příčinu, provedenou změnu, výsledek testu a konečné nápravné opatření. To vytváří užitečné znalosti pro budoucí výrobu.
Chyba vakuového sběru SMT je obvykle způsobena nestabilitou v celém řetězci sběru. Mezi nejčastější příčiny patří nesprávná velikost trysky, špinavá tryska, opotřebená koncovka trysky, nízká hodnota podtlaku, pomalá odezva podtlaku, nesprávná souřadnice sběru, nesprávná výška sběru, chyba indexování podavače, nestabilní kapsa na pásku, špatný povrch součásti a nesprávné nastavení vidění.
Nejlepší metodou pro odstraňování problémů je začít se vzorem defektů a poté v pořádku zkontrolovat trysku, vakuum, podavač, materiál, vidění a parametry stroje. Inženýři by měli používat swap testy a kontrolní data, aby se vyhnuli hádání. Opakovaná chyba vyzvednutí obvykle ukazuje na data nastavení, podavače nebo balíku. Náhodná chyba často poukazuje na opotřebení trysky, únik podtlaku, čistotu stroje nebo změnu materiálu.
ICT poskytuje profesionální jednorázové SMT řešení pro výrobce elektroniky, včetně plánování linek SMT, podpory procesu vyzvedávání a umísťování, optimalizace podavačů a trysek, odstraňování problémů s vakuem, inspekce, školení a zlepšování výroby. Pro továrny, které chtějí snížit selhání sběru součástek a zlepšit stabilitu linky, je kompletní kontrola procesu efektivnější než úprava jediného nastavení.
Chyba vysávání SMT je nejčastěji způsobena špatným utěsněním mezi tryskou a součástkou. Důvodem může být nesprávná velikost trysky, znečištěný povrch trysky, opotřebená koncovka trysky, zablokovaná podtlaková dráha, slabý zdroj podtlaku, nesprávná výška sběru nebo špatný povrch součásti. Chyba polohy podavače může také způsobit, že tryska vybírá součást mimo střed, což vypadá jako problém s podtlakem. Technici by měli společně zkontrolovat trysku, hodnotu podtlaku, souřadnici sběru a indexování podavače.
Inženýři řeší problémy s vysáváním tak, že nejprve identifikují vzor chyby. Pokud závada následuje po jedné trysce, zkontrolujte opotřebení trysky, znečištění a cestu podtlaku. Pokud následuje za jedním podavačem, zkontrolujte polohu odběru, indexování pásky a kalibraci podavače. Pokud následuje po jednom kotouči, zkontrolujte obal materiálu a povrch součásti. Před změnou parametrů by měly být porovnány záznamy stroje, hodnoty vakua, snímky z kamery a výsledky AOI.
Stroj může vybrat součást správně, ale odmítne ji zrakem, protože kamera nemůže potvrdit její obrys, střed, polaritu nebo stav elektrody. Mezi běžné příčiny patří nesprávná knihovna součástí, špatné osvětlení, reflexní povrch, špinavá čočka, nesprávná prahová hodnota nebo skutečné snímání mimo střed. Inženýři by měli zkontrolovat obraz kamery a porovnat jej se skutečným komponentem. Pokud je součást fyzicky vycentrovaná, ale stále je odmítnuta, problém je pravděpodobně v nastavení vidění.
Ano, problémy s podavačem mohou snadno způsobit chybu vysávání. Pokud podavač nepředloží součást ve správné poloze, tryska se může dotknout okraje, rohu nebo prázdné kapsy. Podtlakový systém může být normální, ale snímač stále selhává. Technici by měli zkontrolovat rozteč podavače, indexování pásky, napnutí krycí pásky, souřadnici snímání a pohyb součástí uvnitř kapsy pásky. Test záměny podavače je jedním z nejrychlejších způsobů, jak tuto příčinu potvrdit.
Továrny mohou snížit selhání sběru komponent SMT řízením údržby trysky, stability vakua, kalibrace podavače, balení materiálu, výšky sběru a nastavení vidění. Měli by zaznamenávat vady podle trysky, podavače, hlavy, součásti, šarže cívky a doby výroby. Důležité je také pravidelné čištění trysky, filtru, podavače a stolu stroje. Pro obtížnou součást může být zapotřebí speciální tryska, nižší rychlost snímání nebo upravená doba prodlevy, aby se dosáhlo stabilního snímání.
Chyby SMT vakua a sběru nejsou pouze alarmy stroje. Jsou to známky toho, že součástka není spolehlivě řízena z kapsy podavače do podložky PCB. Hlavní příčina může pocházet ze stavu trysky, odezvy podtlaku, prezentace podavače, balení součástí, nastavení vidění, rychlosti stroje nebo uvolnění umístění.
Továrny, které tyto chyby řeší systematicky, mohou snížit chybějící součástku, vypuštěnou součástku, odmítnutou součástku a zbytečné plýtvání materiálem. Pokud výrobní tým čelí opakovanému selhání vyzvednutí komponent SMT, může ICT pomoci zkontrolovat celý proces SMT a poskytnout praktickou jednorázovou podporu od nastavení zařízení až po optimalizaci procesu.
