Stroje SMT minou, upustí nebo překlopí součástky, když proces vyzvednutí, držení, rozpoznání, přenosu nebo umístění již není dostatečně stabilní, aby ovládal součástku z podavače do desky plošných spojů. Tyto vady mohou na desce vypadat odlišně, ale často pocházejí ze stejného procesního řetězce: prezentace podavače, stav trysky, síla podtlaku, korekce vidění, parametry stroje a balení materiálu.
Pro produkční tým SMT může jedna chybějící součást zastavit fungování produktu. Jedna spadlá součástka může způsobit kontaminaci uvnitř stroje. Jedno umístění součástky obráceně může způsobit chybu polarity, přerušený obvod, přepracování a stížnost zákazníka. Skutečnou výzvou je, že tyto problémy se mohou objevit náhodně, což ztěžuje jejich diagnostiku než opakovaný programový offset.
Tato příručka vysvětluje hlavní příčiny chybějících součástí SMT, nejběžnější problém vypadlých součástí SMT a proč dochází k umístění součástí obráceně během skutečné výroby. Ukazuje také, jak mohou inženýři krok za krokem odstraňovat problémy s procesem.
Před řešením závady musí inženýři zjistit, o jaký typ závady se jedná. Chybějící komponenta, vypuštěná komponenta a převrácená komponenta spolu souvisí, ale nejedná se o stejný problém.
Chybějící součástka znamená, že součástka není na desce plošných spojů po umístění nebo po přeformátování. Je možné, že stroj nevybral součást, odmítl ji během kontroly zraku, upustil ji před umístěním nebo ji umístil na špatné místo, kde byla později detekována jako chybějící.
Chybějící komponenta může nastat před přeformátováním nebo po přeformátování. Pokud díl chybí před přetavením, hlavní příčinou je obvykle sběrač, podavač, vakuum, tryska nebo ovládání stroje. Pokud se po přetavení zdá, že chybí, součást se mohla posunout, vypadnout, odfouknout nebo oddělit kvůli problémům s procesem pájení.
Spadlá součást znamená, že stroj součást úspěšně vybere, ale ztratí ji dříve, než dosáhne polohy umístění. Může spadnout dovnitř stroje, na PCB, na dopravník nebo do jiné oblasti zařízení. To je často způsobeno slabým podtlakem, špinavou tryskou, nesprávnou velikostí trysky, rychlým pohybem hlavy, poškozeným povrchem součásti nebo nestabilním úhlem snímání.
Spadlá součást je riziková, protože může způsobit skrytou kontaminaci. Uvolněná součástka může zůstat uvnitř stroje nebo přistát na jiné ploše PCB a způsobit zkrat nebo mechanické rušení.
Převrácená součást znamená, že součást je umístěna vzhůru nohama, je nesprávně otočena nebo obrácena z požadované orientace. V některých případech se součást během vyzvednutí překlopí. V jiných případech je již nakloněný uvnitř kapsy pásky nebo systém vidění rozpozná špatnou stranu nebo špatný obrys.
Umístění součástek vzhůru nohama je zvláště závažné u diody, LED, integrovaného obvodu, konektoru, snímače a polarizované součásti. I když pájený spoj vypadá přijatelně, funkce může selhat.

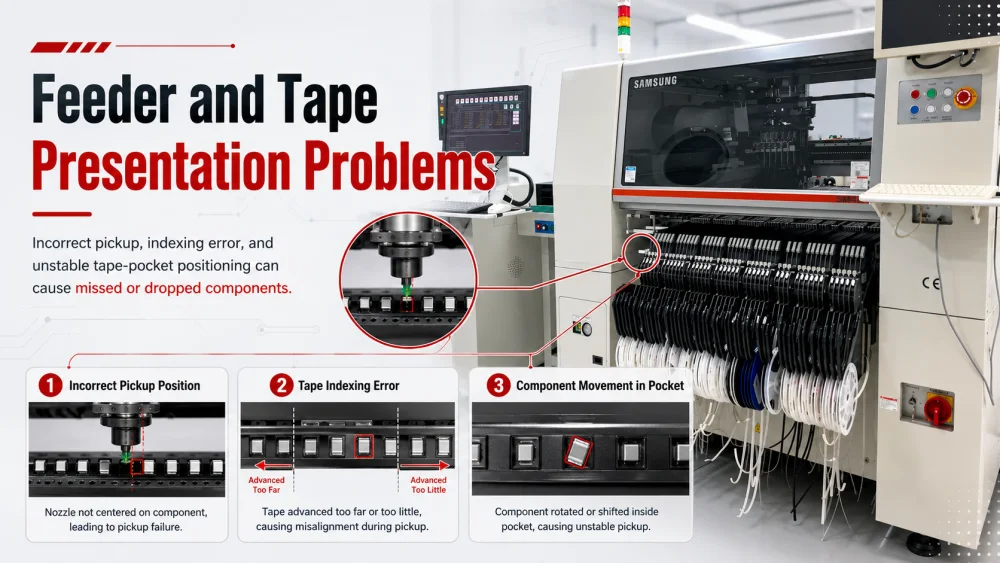

Podavač je prvním stupněm řízení komponent. Pokud součást není správně prezentována, tryska ji nemůže správně vybrat. Mnoho příčin chybějících součástí SMT začíná u podavače, nikoli u osazovací hlavy.
Pokud jsou souřadnice podavače nesprávné, tryska se může dotýkat okraje součásti místo středu. Komponenta může být vybrána pod úhlem, držena slabě nebo úplně vynechána. V závislosti na nastavení zařízení může stroj hlásit chybu příjmu, chybu vakua nebo selhání rozpoznávání.
Tento problém se často objevuje na jednom přiváděcím pruhu nebo na jednom typu komponentu. Technici by měli zkontrolovat kalibraci podavače, souřadnici X/Y odběru, výšku odběru, rozteč pásky a střed kapsy součásti. Pokud problém následuje po podavači po výměně polohy podavače, podavač je nejsilnějším podezřelým.
Indexování podavače posouvá pásku dopředu, takže každá součást dosáhne bodu odběru. Pokud se páska posune příliš nebo příliš málo, součást nebude sedět pod středem trysky. To může způsobit vynechání sběrače, boční sběr, rotaci součásti nebo pokles součásti po zrychlení hlavy.
Mezi běžné důvody patří opotřebené řetězové kolo, poškozený otvor pro pásku, uvolněný kryt podavače, špatná údržba podavače, špatné nastavení rozteče nebo nekvalitní nosná páska. Inženýři by se neměli dívat pouze na alarm stroje. Měli by vizuálně zkontrolovat, zda se součást při každém cyklu zastaví ve stejné poloze.
Některé součásti se mohou před vyzvednutím pohybovat uvnitř kapsy pásky. To je běžné u malých čipových komponent, lehkých komponent, volných obalů nebo komponent s hladkým povrchem. Pokud je součástka nakloněná, otočená nebo částečně stojící v kapse, může ji tryska vybrat nesprávně.
Když je poloha součásti uvnitř kapsy nestabilní, strojní korekce má omezený výkon. Vision může odmítnout některé díly, ale nedokáže opravit každý špatný snímač. Nejlepší korekcí je zlepšit balení materiálu, stabilitu podavače, napětí pásky a parametry odebírání.
Tryska ovládá součást během vyzvednutí, přenosu, rozpoznání vidění a umístění. Pokud tryska není vhodná nebo není čistá, součást může chybět, spadnout nebo převrátit.
Tryska musí odpovídat tělu součásti. Pokud je tryska příliš malá, nemusí vytvářet dostatečnou přídržnou sílu. Pokud je příliš velký, může se dotýkat kapsy s páskou, vysouvat součást mimo střed nebo tahat blízký materiál. Pokud tvar trysky neodpovídá povrchu součásti, součást se může během přenosu otočit nebo spadnout.
Pro součást s malým čipem, LED, konektor, součást s lichým tvarem a IC s jemným stoupáním je rozhodující výběr trysky. Inženýři by měli porovnat velikost trysky s rozměry součástí a snímací plochou. Správná tryska by měla držet součást pevně, aniž by zakrývala klíčové rozpoznávací znaky nebo poškozovala tělo součásti.
Kontaminace trysky je jednou z nejčastějších příčin problému náhodného vypadnutí součásti SMT. Prach, pájecí pasta, zbytky tavidla, papírová vlákna nebo úlomky součástek mohou zablokovat cestu vzduchu nebo snížit těsnost. Opotřebený hrot trysky může také ztratit rovinnost a nedokáže správně udržet vakuum.
Náhodně chybějící součástka často ukazuje na stav trysky. Pokud závada následuje po čísle trysky, trysku je třeba vyčistit, zkontrolovat nebo vyměnit. Preventivní údržba by měla zahrnovat čištění trysek, kontrolu výšky trysky, čištění sací dráhy a kontrolu opotřebení.
K úniku vakua může dojít u trysky, těsnění hlavy, vakuové trubice, filtru, ventilu nebo senzoru. Stroj může stále vybrat nějakou součást, ale přídržná síla není dostatečně stabilní pro pohyb vysokou rychlostí. To může způsobit přerušované spadnutí součásti, šikmé snímání a odmítnutí vidění.
Technici by měli kontrolovat trendy hodnot vakua, nejen stav alarmu vyhovění/neúspěchu. Slabý, ale ne zcela selhaný vakuový systém může způsobit obtížné náhodné defekty. Důležitá je také doba odezvy vakua. Pokud vakuum narůstá příliš pomalu, hlava se může začít pohybovat dříve, než bude součást plně zajištěna.

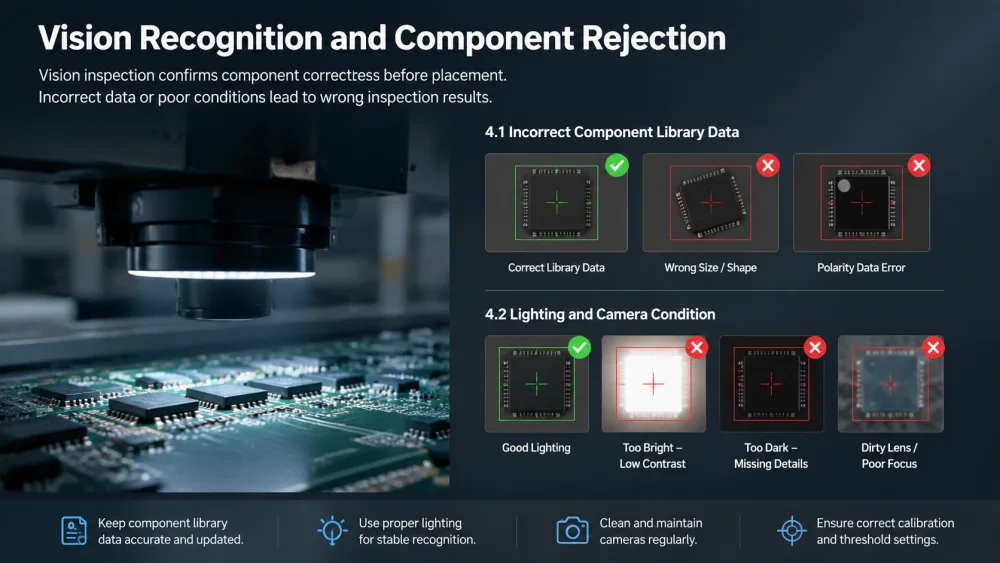

Kontrola zraku pomáhá stroji potvrdit, zda byla součást před umístěním správně odebrána. Ale když jsou data vidění nesprávná nebo nestabilní, stroj může odmítnout dobrou součást, přijmout špatnou součást nebo vypočítat špatnou korekci.
Knihovna komponent by měla obsahovat správnou velikost těla, tloušťku, tvar, polohu elektrody, polaritu a parametr rozpoznávání. Pokud je knihovna chybná, kamera nemusí identifikovat součást nebo může rozpoznat nesprávný středový bod.
Pokud se například skutečná součást mírně liší od naprogramovaného balíčku, kamera ji může vyhodnotit jako abnormální a odmítnout ji. Pokud je rozpoznávací okénko příliš volné, stroj může přijmout nakloněnou nebo převrácenou součást a umístit ji nesprávně.
Osvětlení kamery ovlivňuje rozpoznávání hran, detekci značek polarity, kontrolu svodů a korekci středu součásti. Reflexní složka, černé tělo, průhledná čočka, lesklý kovový povrch a malá značka polarity mohou způsobit potíže s rozpoznáváním.
Pokud je osvětlení příliš silné, fotoaparát může ztratit detaily na hranách. Pokud je osvětlení příliš slabé, obrys součásti může být nejasný. Znečištění čočky kamery, špatná kalibrace nebo nesprávné nastavení prahové hodnoty může také způsobit selhání rozpoznání komponent kamery.
Širší rámec pro odstraňování problémů, který propojuje snímač, podavač, trysku, vakuum a symptomy vidění, mohou inženýři nahlédnout do tohoto průvodce odstraňováním problémů s výběrem a umístěním SMT.
Umístění součásti vzhůru nohama obvykle znamená, že součást před umístěním ztratila stabilní orientaci. Může se převrátit v kapse podavače, během vyzvednutí, během pohybu hlavy, během centrování vidění nebo v okamžiku umístění.
Pokud součást neleží naplocho v kapse pásky, tryska ji může vybrat ze strany nebo rohu. Součást se může při použití vakua otáčet, postavit nebo převrátit. To je běžné, když je kapsa nosné pásky příliš volná, součást je velmi lehká nebo odlupování krycí pásky vytváří vibrace.
Technici by měli zpomalit rychlost indexování podavače, zkontrolovat napětí krycí pásky, zkontrolovat tvar kapsy a potvrdit orientaci součásti uvnitř cívky. Pokud se problém objeví pouze u jedné šarže materiálu, je třeba zkontrolovat kvalitu balení.
Když tryska odebírá součást mimo střed, přídržná síla není vyvážená. Během rychlého pohybu hlavy se může součást kývat, otáčet nebo překlápět. To se může stát, i když je síla vakua normální.
Korekce nespočívá pouze ve zvýšení vakua. Technici by měli upravit souřadnici sběru, výšku sběru, typ trysky a zrychlení hlavy. Pokud má součástka nerovný povrch, může být zapotřebí speciální tryska, která ji udrží ve správném bodě.
Vysoká výrobní rychlost zvyšuje sílu působící na součást během přenosu. Pokud je díl malý, tenký, vysoký nebo má nepravidelný tvar, může náhlé zrychlení způsobit jeho pohyb na trysce. Jakmile se součást před kontrolou kamerou otočí, stroj ji může odmítnout nebo umístit nesprávně, pokud je nastavení rozpoznávání příliš volné.
Praktickou zkouškou je snížení rychlosti umístění pouze u dotčené součásti. Pokud se závada sníží, mohou inženýři upravit zrychlení, trasu, volbu trysky a stav sběru, než znovu zvýší rychlost.

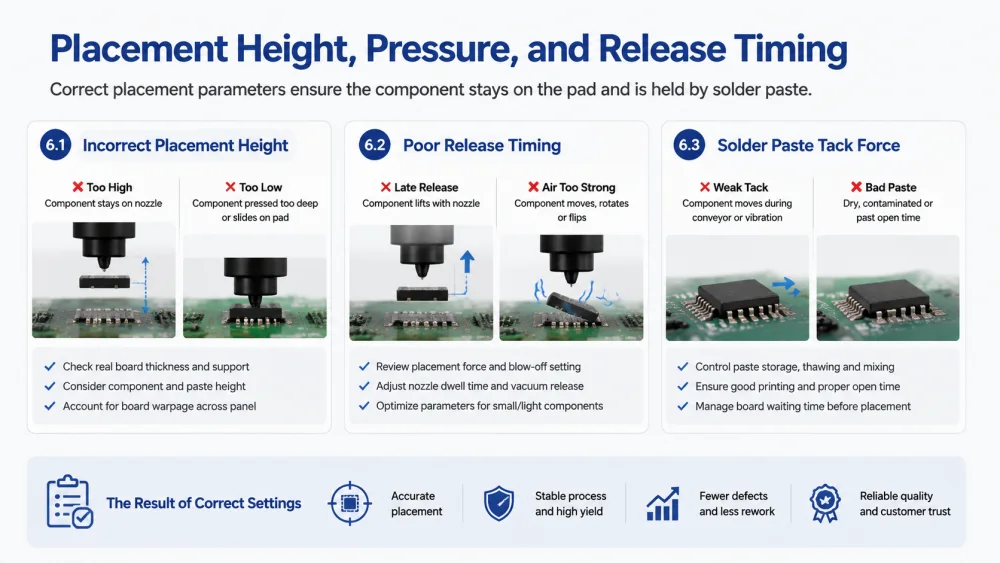

I když jsou vyzvednutí a přenos úspěšné, součást může být během umístění ztracena nebo převrácena. Výška umístění, tlak a načasování uvolňování vzduchu musí odpovídat stavu součásti a pájecí pasty.
Pokud je výška Z příliš vysoká, součástka se nemusí správně dotýkat pájecí pasty. Může zůstat připojen k trysce a může být odnesen pryč, čímž vznikne chybějící součást. Je-li výška Z příliš nízká, tryska může součást zatlačit příliš hluboko do pasty nebo způsobit její klouzání po podložce.
Výška umístění by měla být kontrolována se skutečnou tloušťkou desky, stavem podpory PCB, tloušťkou součásti a výškou pájecí pasty. Pokřivení desky může změnit správnou výšku Z na panelu.
Při umístění musí stroj ve správný okamžik uvolnit podtlak. Pokud je uvolnění vakua zpožděno, součást se může zvednout zpět s tryskou. Pokud je vyfukovaný vzduch příliš silný, může se součást po uvolnění pohnout, otočit nebo převrátit.
Načasování uvolnění je zvláště důležité u malých čipových komponent a lehkých komponent. Technici by měli zkontrolovat sílu umístění, nastavení ofukování, dobu prodlevy trysky a parametr specifický pro součást.
Pájecí pasta by měla součást po umístění držet. Pokud je lepicí síla pasty nízká, součást se může pohybovat během přepravy dopravníku, umístění v blízkosti nebo vibrací stroje. Pokud je pasta suchá, kontaminovaná nebo uplynula doba použitelnosti, nemusí součást dobře držet.
Procesní týmy by měly řídit skladování pasty, rozmrazování, míchání, tisk šablony, otevřenou dobu a čekací dobu desky. IPC J-STD-001 se často používá jako reference pro proces pájení a kontrolu materiálu v elektronické montáži.
Někdy je stroj obviňován z problému způsobeného konstrukcí součásti nebo stavem materiálu. Stabilní proces SMT závisí jak na nastavení zařízení, tak na výrobnosti komponent.
Některé součásti mají zakřivený, drsný, porézní nebo nerovný snímací povrch. To ztěžuje vakuové těsnění. Příklady zahrnují konektor, stínění, induktor, transformátor, čočku, spínač a některé balíčky LED. Standardní plochá tryska nemusí tyto díly spolehlivě držet.
V tomto případě může být řešením zakázková tryska, nižší rychlost pohybu, upravená poloha vyzvednutí nebo vylepšené balení. Inženýři by neměli nutit jeden typ trysky, aby fungoval pro všechny součásti.
Zařízení citlivé na vlhkost, statická přitažlivost a povrchová kontaminace mohou ovlivnit chování při snímání a umístění. Velmi malá součást se může přilepit na krycí pásku, kapsu podavače, boční stěnu trysky nebo jinou součást. To může způsobit zmeškané vyzvednutí, dvojité vyzvednutí nebo neočekávaný pokles.
JEDEC J-STD-033 poskytuje vodítko pro manipulaci se zařízením pro povrchovou montáž citlivým na vlhkost a přetavení. Dobré skladování, kontrola vlhkosti a příprava materiálu pomáhají snížit odchylky procesu.
K převrácení nebo obrácení součásti může dojít, když je značka polarity nejasná, orientace balení je nekonzistentní nebo nastavení vidění nekontroluje správnou funkci. Některé součásti mají velmi malý bod, zářez, zkosení nebo laserovou značku. Pokud je značka obtížně rozpoznatelná, stroj nemusí spolehlivě identifikovat nesprávnou orientaci.
Inženýři by měli zkontrolovat příchozí materiál, orientaci cívky, knihovnu součástí, osvětlení kamery a rozpoznání polarity. U vysoce rizikové polarizované součásti by proces měl zahrnovat kontrolu AOI po umístění nebo po přetavení.

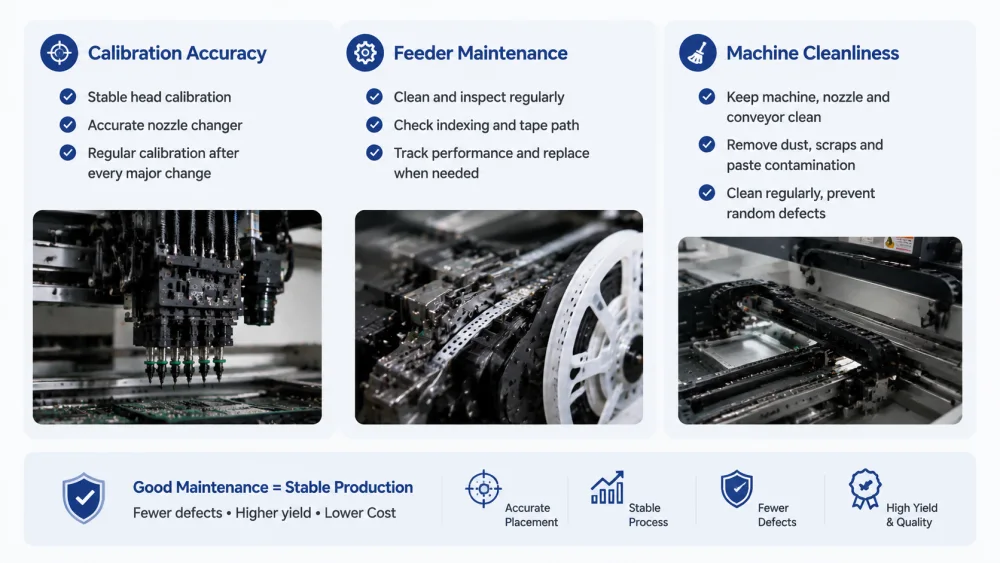

Údržba není jen o zamezení prostojů stroje. Přímo ovlivňuje ovládání komponent během vyzvednutí a umístění. Špatně udržovaný stroj může stále fungovat, ale může vytvářet náhodné defekty, jejichž sledování je nákladné.
Pokud kalibrace hlavy není stabilní, stroj se může sesunout nebo umístit mírně mimo zamýšlené souřadnice. Opotřebení měniče trysek může také způsobit špatné usazení trysky nebo kolísání výšky. To může vést k nestabilnímu snímání a občasnému pádu součásti.
Technici by měli dodržovat kalibrační rutinu dodavatele stroje, včetně odsazení hlavy, výšky trysky, kalibrace kamery, kalibrace základny podavače a kontroly stanice trysek. Kalibrace by měla být také přezkoumána po pohybu stroje, výměně hlavy, velké údržbě nebo kolizi.
Podavače jsou často intenzivně používány a mohou se časem opotřebovat. Podavač může vypadat normálně, ale stále posouvá pásku nekonzistentně. Opotřebované mechanické díly, špinavé řetězové kolo, slabá pružina, uvolněný kryt nebo špatné odlupování pásky mohou způsobit nestabilitu snímače.
Plán údržby podavače by měl zahrnovat čištění, indexovací test, kalibraci, kontrolu dráhy krycí pásky a sledování výkonu podavače. Pokud jeden podavač vytváří opakovanou závadu, měl by být vyřazen z výroby až do kontroly.
Uvolněné součásti, prach, zbytky pásky, úlomky krycí pásky a kontaminace pájecí pastou mohou narušovat pohyb podavače, těsnění trysek a přenos desky. Čistota je zvláště důležitá u vysokorychlostních umisťovacích linek.
Výrobní týmy by měly pravidelně čistit oblast podavače, oblast trysek, dopravník, nosný kolík a stůl stroje. Tato jednoduchá disciplína může snížit mnoho náhodných problémů se součástkami, které vypadly SMT.
Metoda strukturovaného řešení problémů pomáhá technikům oddělit chybu stroje od chyby materiálu a chyby procesu. Bez této struktury mohou týmy neustále měnit data programu, zatímco skutečnou příčinou je špinavá tryska nebo nestabilní podavač.
Nejprve by měli inženýři určit, zda se problém opakuje nebo je náhodný. Pokud stále chybí stejná součást, příčinou může být nastavení programu, souřadnice odběru podavače, knihovna součástí nebo výška umístění. Pokud náhodně chybí jiná součást, příčinou může být nestabilita vakua, opotřebení trysky, odchylka podavače nebo kontaminace materiálu.
Sledování vzoru by mělo zahrnovat referenční označení součásti, číslo podavače, číslo trysky, číslo hlavy, šarži cívky, polohu desky a čas výskytu.
Mnoho týmů skočí přímo na souřadnici umístění, ale chybějící a upuštěná součástka obvykle začíná při vyzvednutí. Inženýři by měli sledovat, zda tryska vybírá součást čistě z kapsy. Měli by zkontrolovat střed snímání, výšku snímání, hodnotu podtlaku, indexování podavače a polohu komponent uvnitř pásky.
Pokud je snímání nestabilní, oprava umístění problém nevyřeší. Stroj může pouze odmítnout více součástí nebo vytvořit více náhodných defektů.
Protokoly stroje mohou ukazovat chybu vyzvednutí, chybu vakua, selhání rozpoznání, odmítnutou součást a zastavení umístění. Data AOI mohou ukazovat chybějící součást, chybu polarity, zkreslení a umístění vzhůru nohama. Data SPI mohou ukázat, zda stav pájecí pasty může souviset.
Porovnáním těchto zdrojů dat mohou inženýři najít skutečnou fázi, kde selhání začíná. IPC poznamenává, že IPC-A-610 a J-STD-001 se často používají společně pro řízení montážního procesu a požadavky na přijetí, což je užitečné při definování inspekčních standardů pro výrobní týmy.
Kontrolované testování je nejrychlejší způsob, jak se vyhnout chybným závěrům. Technici mohou vyměnit trysku, změnit polohu podavače, snížit rychlost, vyčistit sací dráhu, upravit výšku sběru nebo otestovat jinou cívku s materiálem. Vždy by měla být provedena pouze jedna změna.
Pokud závada následuje po trysce, je pravděpodobnou příčinou tryska. Pokud následuje podavač, je pravděpodobně příčinou podavač. Pokud následuje po cívce materiálu, je třeba zkontrolovat stav obalu nebo součásti. Tato metoda změní náhodný defekt na sledovatelný procesní problém.
Stroje SMT vynechávají, upouštějí nebo převracejí součástky, když se ovládání součástky z podavače na desku plošných spojů stane nestabilním. Mezi nejčastější příčiny patří nesprávná poloha podavače, chyba indexování pásky, pohyb součástky v kapse, nesprávná tryska, špinavá tryska, slabé vakuum, špatná viditelnost dat, vysokorychlostní přenos, nesprávná výška umístění, slabá lepivost pájecí pasty a nejasná značka polarity.
Nejlepším přístupem k odstraňování problémů je identifikovat vzor defektu, přímo pozorovat vyzvednutí, porovnat data stroje s daty AOI a SPI a poté měnit jeden faktor po druhém. Opakovaně chybějící součást obvykle ukazuje na data nastavení nebo programu. Náhodně chybějící součástka často ukazuje na trysku, vakuum, podavač nebo variaci materiálu.
ICT poskytuje profesionální jednorázové SMT řešení pro výrobce elektroniky, včetně plánování SMT linek, podpory procesu uchopení a umístění, optimalizace podavače a trysky, pájení přetavením, inspekce, školení a řešení problémů ve výrobě. Pro továrny, které se potýkají s opakovanými chybějícími, vypadlými nebo převrácenými součástmi, je kontrola celého procesu často efektivnější než pouze úprava jednoho parametru stroje.
Nejčastějšími příčinami chybějících součástí SMT jsou chybějící sběr, slabé vakuum, špatná tryska, chyba indexování podavače, nesprávná poloha sběru, nestabilní součást uvnitř kapsy pásky a špatná výška umístění. Pokud stále chybí stejná součást, měli by inženýři zkontrolovat data programu, souřadnice podavače a knihovnu součástí. Pokud náhodně chybí jiná součást, je pravděpodobnější znečištění trysky, únik podtlaku, opotřebení podavače nebo změny materiálu.
Stroj SMT obvykle upustí součást po vyzvednutí, protože přídržná síla není stabilní. K tomu může dojít, když je tryska špinavá, opotřebovaná, příliš malá nebo neodpovídající povrchu součásti. Netěsnost vakua, ucpaný filtr, rychlá akcelerace hlavy a mimostředový sběr mohou také způsobit vypadnutí součásti. Technici by měli zkontrolovat, zda problém vyplývá z čísla trysky, čísla podavače nebo cívky s materiálem, aby izolovali zdroj.
Umístění komponent vzhůru nohama je často způsobeno nestabilní orientací komponent před nebo během vyzvednutí. Komponenta může být v kapse pásky nakloněna, vychýlena ze středu, otočena během pohybu hlavy nebo může být přijata nesprávným nastavením zraku. Může k tomu také dojít, když jsou značky polarity nejasné nebo je nesprávná orientace cívky. Inženýři by měli zkontrolovat balení, místo odběru, shodu trysek, knihovnu vidění, rozpoznání polarity a pravidlo kontroly AOI.
Ano, pájecí pasta může přispět k chybějící nebo převrácené součásti, zejména po umístění. Pokud je lepivost pasty slabá, součást nemusí před přetavením zůstat na místě. Pokud je objem pasty nerovnoměrný, součást se může během přeformátování pohnout, naklonit nebo náhrobek. Inženýři by měli porovnat kontrolu před přetavením a po přetavení. Pokud je komponenta přítomna před přetavením, ale chybí nebo je po přetavení přemístěna, je třeba zkontrolovat tisk pasty a proces přetavení.
Továrny mohou snížit tyto vady řízením celého řetězce umístění. To zahrnuje kalibraci podavače, čištění trysek, kontrolu vakua, správný výběr trysky, ověření souřadnic vyzvednutí, kontrolu knihovny vidění, optimalizaci výšky umístění, kontrolu balení materiálu a zpětnou vazbu AOI. Tým by měl zaznamenat závadu podle součásti, podavače, trysky, hlavy a šarže cívky. To usnadňuje nalezení hlavní příčiny a zabraňuje návratu stejného problému.
Chybějící, spadlá a převrácená součást nejsou izolované výstrahy stroje. Jsou to známky toho, že proces umístění SMT ztratil stabilní kontrolu nad komponentou. Hlavní příčina může pocházet z prezentace podavače, stavu trysky, síly podtlaku, rozpoznání kamery, balení materiálu, parametru umístění nebo chování pájecí pasty.
Když inženýři řeší problém s procesem krok za krokem, závada se snáze řeší. Stabilní linka SMT nezávisí na jednom dobrém nastavení stroje. Záleží na důsledné manipulaci s materiálem, přesném sběru, spolehlivém vakuu, správném rozpoznání zraku a disciplinované údržbě. Výrobcům, kteří potřebují praktickou podporu, může ICT pomoci přezkoumat proces SMT a vytvořit spolehlivější jednorázové výrobní řešení.
