Zajímá vás, proč je váš výnos SMT nízký a jak snížit přepracování? Nejsi sám. Mnoho výrobců čelí výzvám při dosahování vysokých výnosů v důsledku běžných vad, jako je přemostění pájky, hrobka a nedostatečná pájka. V tomto blogu prozkoumáme hlavní příčiny těchto problémů a poskytneme praktické tipy pro zlepšení vašeho procesu SMT. Ať už jste v poli, nebo jste noví, připojte se k nám, když se ponoříme do řešení, která vám mohou pomoci zvýšit výnos a minimalizovat přepracování.
Vědět, jak fungují výnos a přepracování SMT, pomáhá týmům snižovat náklady a zlepšit stabilitu produkce.
Výtěžek SMT, často nazývaný výnos prvního průchodu (FPY), ukazuje procento průchodu desek poprvé. Měří, kolik sestav se pohybuje vpřed bez přepracování. Vysoká FPY označuje stabilní a kontrolovaný proces. Nízké signály FPY se opakujícími problémy s tiskem pájecí pasty, umístění nebo reflow.
Výnosy úzce souvisejí s přepracováním, šrotem a propustností výroby. Nízký výnos zvyšuje přepracování, které spotřebovává práci a materiály. Vysoká míra přepracování pomalé výroby a vytváření úzkých míst, která snižují propustnost a efektivitu továrny. Nadměrné vady mohou vést k šrotu, pokud selže přepracování, což zvyšuje náklady na odpad.
Nízký výnos zvyšuje práci pro přepracování a další inspekce. Každý cyklus přepracování znamená, že operátoři tráví čas opravováním desek namísto výroby nových. Vyvolává inspekci, musí ověřit opravené jednotky a přidat do pracovních hodin. Odpad materiálu stoupá, když desky potřebují během přepracování náhradní díly, pájky nebo tok. Časté přepracování může poškodit PCB a proměnit je na šrot, což vede k plýtvovým komponentám a době zpracování.
Nízký výnos také ovlivňuje dodací lhůty a dodávání zákazníků. Výroba zpomaluje, když linky zpracovávají přepracování a zpožďují výstup. Zákazníci, kteří čekají na doručení, mohou čelit delším dodacím lhůtám a riskovat ztracené objednávky a poškodit pověst továrny.
| Faktorový | účinek |
|---|---|
| Práce | Zvýšené přepracování a inspekce |
| Materiál | Více šrotu, vyšší odpad materiálu |
| Dodací lhůta | Delší dodací lhůty zákazníkům |
Problémy s pájecí pastou jsou běžnou příčinou nízkého výnosu v SMT. Nedostatečné pájky může vést ke špatným spojením. Přemostění pájky se stane, když pájky protékají mezi těsně rozmístěnými podložkami. Pájecí mílení je, když se na PCB tvoří malé koule pájky. Tyto vady často vyplývají z nesprávného návrhu šablony pomocí nesprávného typu pasty nebo nesprávných parametrů tisku.
Přesnost umístění komponenty je zásadní. Nesrovnání dochází, když komponenty nejsou správně umístěny na podložkách. Náhromku se stane, když jeden konec komponenty zvedne podložku. Zkosení je, když komponenty nejsou správně zarovnány. Tyto problémy jsou často způsobeny přesností nebo změnami v balení komponent.
Výnos dopadu na pájení. Studené pájecí klouby se stanou, když se pájka plně neroztaví. Voids jsou prázdné prostory uvnitř pájecího kloubu. Defekty hlavy v souladu (HIP) se vyskytují, když pájka nemohne složku plně. Tyto problémy jsou obvykle způsobeny nesprávnými profily Refrow, Warpage PCB nebo oxidací komponent.
Špatná kvalita PCB a komponent může snížit výnos. Warted PCB ztěžuje vytváření dobrých pájených spojení. Oxidace nebo kontaminace složek může zabránit správnému pájení. Zařízení citlivá na vlhkost (MSD) mohou také ovlivnit kvalitu pájení, pokud nebude správně zpracována.
Inspekce a testování mohou ovlivnit výnos. Falešná pozitiva v automatizované optické inspekci (AOI) mohou vést k zbytečnému přepracování. Zjištěné vady mohou způsobit selhání v terénu. Přesná kontrola a testování jsou klíčem ke snížení přepracování a zlepšení výnosu.
Klíčový faktor je kvalita materiálu při výnosu SMT. Povrchová úprava plošných spojů ovlivňuje pájetelnost. Špatné skladovací podmínky mohou degradovat materiály. Záleží také na kvalitě komponent. Složky nízké kvality s větší pravděpodobností způsobí vady. Například oxidované komponenty nemusí správně pájet. Zařízení citlivá na vlhkost (MSD) vyžadují kontrolované úložiště, aby se zabránilo warpage. Inspekce příchozích materiálů z hlediska defektů může zachytit problémy včas, čímž se sníží riziko defektů během výroby.
Nastavení procesu dopad na výnos. Parametry tisku musí být přesné. Rychlost umístění ovlivňuje přesnost komponenty. Nastavení profilu Refrow Určete kvalitu pájkového kloubu. Nesprávná nastavení může vést k vadám, jako jsou studené pájecí klouby nebo přemostění pájky. Například, příliš rychlá rychlost umístění může způsobit nesprávné vyrovnání, zatímco nesprávný profil reflow může vést k nedostatečné pájce. Vyladění těchto parametrů na základě specifických požadavků PCB a komponent může výrazně zlepšit výnos.
Problémy s vybavením mohou snížit výnos. Kalibrace zajišťuje, že stroje fungují správně. Pravidelná údržba zabraňuje poruchám. Nesrovnané nebo opotřebované zařízení může způsobit vady. Například nesprávně kalibrovaný stroj na pick-a místo může nesprávně umístit komponenty. Pravidelné kontrolu a úpravy zařízení zajišťuje konzistentní výkon. Použití pokročilých nástrojů, jako jsou systémy inspekce pájecí pasty (SPI), může pomoci zachytit problémy v tomto procesu, což snižuje pravděpodobnost dosažení pozdějších fází.
Lidská chyba je dalším faktorem. Během manipulace mohou operátoři dělat chyby. Přepracování může zavést nové vady. Správné školení a jasné postupy snižují chyby. Například manipulace s komponenty s péčí brání poškození. Jasné pokyny pro přepracování postupů mohou minimalizovat zavedení nových vad. Implementace technik založení chyb, jako je použití přípravků nebo příslušenství, může také pomoci snížit chyby operátora.
Řešením těchto kořenových příčin mohou výrobci zlepšit výnos SMT a snížit přepracování. Každý faktor hraje klíčovou roli při zajišťování vysoce kvalitní výroby, od manipulace s materiálem až po optimalizaci zpracování a údržbu zařízení.
Chcete -li posílit výnos SMT, začněte s tiskem pájky. Výběr pravé tloušťky šablony a konstrukce clony je zásadní pro přesné depozice pájky. Například pro větší komponenty může být potřebná silnější šablona, zatímco tenčí funguje lépe pro díly jemného hřiště. Řízení viskozity pasty zajišťuje konzistentní tok a správné podmínky skladování zabraňují tomu, aby se pasta vyschla nebo byla kontaminována. Použití systémů inspekce pájky (SPI) může zachytit vady brzy, šetřit čas a zkrátit přepracování. SYSY SPI poskytují zpětnou vazbu v reálném čase, což vám umožní upravit proces tisku za běhu.
Přesnost umístění komponenty je klíčem ke snížení vad. Pravidelně kalibrujte stroje s pick-and-místo, aby se zajistilo, že fungují v rámci tolerance. Použijte systémy zarovnání vidění k minimalizaci nesprávného umístění, zejména pro malé nebo komplexní komponenty. Úzce spolupráce s dodavateli při správě kvality balení komponent zajišťuje, že díly dobře zapadají do PCB. Například komponenty s konzistentními rozměry a vysoce kvalitním balením se během umístění méně pravděpodobně posunou.
Profily reflow vyžadují pečlivé úpravy, aby se zajistilo konzistentní pájení. Nastavte profily na základě typu pájecí pasty a hustoty komponent. Například pasta s vyšším bodem tání může vyžadovat jiný profil než profil s nižším bodem tání. Monitorujte zóny trouby a dopravní dopravu úzce urychlují, aby se zajistilo i zahřívání přes PCB. Použití termočlánků pro tepelné profilování v reálném čase během výroby pomáhá identifikovat a korigovat horká nebo studená skvrna v troubě a zajistit konzistentní pájení.
Strategie inspekce musí vyrovnat citlivost a přesnost, aby se snížila falešná pozitiva a zachytila skutečné vady. Upravte nastavení automatizované optické inspekce (AOI) a sníží falešné pozitivy, což může vést k zbytečnému přepracování. Použijte rentgenovou inspekci pro komplexní komponenty, jako jsou BGA a QFN, kde jsou běžné skryté pájecí klouby. Pravidelná údržba vybavení udržuje nástroje pro kontrolu přesné a spolehlivé, což zajišťuje, že vady jsou zachyceny brzy a důsledně.
Manipulace s materiálem a skladování významně ovlivňuje výnos. Ukládejte zařízení citlivá na vlhkost (MSD) v kontrolovaném prostředí, aby se zabránilo poškození vlhkosti. Zkontrolujte příchozí PCB a komponenty z hlediska oxidace nebo warpage, což může ovlivnit pájetelnost a umístění součástí. Správné skladování a kontrola zajišťují, že materiály jsou připraveny k výrobě, snižování vad a přepracování. Například skladování PCB v suchém a chladném prostředí zabraňuje warpage, zatímco kontrola komponent po příjezdu může zachytit oxidaci brzy.
Zaměřením na tyto oblasti můžete výrazně snížit přepracování SMT a zlepšit celkový výnos. Každý krok, od optimalizace pájeného tisku pasty po implementaci efektivních strategií inspekce, hraje klíčovou roli při zajišťování vysoce kvalitní produkce.
| akce | s nízkým výnosem |
|---|---|
| Optimalizujte potisk pájecí pasty | Vyberte správnou tloušťku šablony - použijte SPI pro včasnou detekci vad |
| Zlepšit přesnost umístění komponent | Pravidelně kalibrace strojů - Používejte systémy zarovnání vidění |
| Profily jemně doladění | Nastavit profily na základě typu pasty - Monitorujte zóny trouby |
| Implementovat efektivní strategie inspekce | Upravte citlivost AOI - použijte rentgen pro komplexní komponenty |
| Ovládací prvky materiálu a skladování | Správně ukládejte MSD - zkontrolujte příchozí materiály |
Statistické řízení procesů (SPC) je výkonný nástroj pro udržení stability procesu SMT. Neustálým sledováním klíčových metrik, jako je objem pájky, zarovnání šablony a přesnost umístění komponent, SPC pomáhá včas identifikovat variace. Nastavení kontrolních limitů umožňuje detekovat odchylky dříve, než vedou k vadám. Grafy SPC poskytují vizuální poznatky o procesních trendech, což umožňuje proaktivní úpravy, aby vaše výrobní linka fungovala hladce a důsledně.
Analýza trendu výnosu je nezbytná pro identifikaci opakujících se vzorců defektů. Sledováním výnosu v průběhu času můžete zjistit, zda se vady zvyšují nebo snižují. Tato analýza pomáhá určit nejčastější problémy, což vám umožní soustředit vaše úsilí o zlepšení tam, kde jsou nejvíce potřeba. Pokud si například všimnete konzistentního nárůstu vad pájecího přemostění, můžete prozkoumat parametry návrhu šablony nebo pájecího tisku pro řešení kořenové příčiny.
Systémy pro výrobu výroby (MES) nabízejí sledování údajů o vazech a přepracováních defektů v reálném čase. Tyto systémy zachycují informace, jak se to děje na výrobní lince, což umožňuje rychlé reakce na objevující se problémy. MES se může integrovat s dalšími nástroji, jako je SPC, aby poskytl komplexní pohled na váš výrobní proces. Data v reálném čase vám umožňují činit informovaná rozhodnutí, optimalizovat pracovní postupy a snížit prostoje. Využitím MES můžete zlepšit celkovou efektivitu produkce a výnos.
Přední výrobce elektroniky se potýkal s problémy s náhrobky, kde komponenty zvedly podložky během pájení reflow. Tato vada byla zvláště převládající u malých pasivních složek. Tým se rozhodl prozkoumat profil reflow, upravit rychlosti teplotní rampy a maximální teploty. Vyladění těchto parametrů dokázaly snížit náhrobku o 80%. To nejen zlepšilo výnos, ale také zvýšilo spolehlivost konečného produktu. Úspěch byl připsán lepšímu tepelnému řízení a zajištění rovnoměrného zahřívání přes PCB.
Jiný výrobce čelil přetrvávajícím problémům s přemostěním pájky, zejména v hustě osídlených PCB. Tým si uvědomil, že jejich design šablony nebyl pro uvolnění pájecí pasty optimální. Revidovali velikost a tvary otvoru šablony a zajistily lepší zarovnání s podložkami PCB. Tato jednoduchá změna vedla k 75% snížení vady pájkových přemostění. Vylepšená konstrukce šablony umožnila přesnější depozici pájky pasty, což minimalizuje riziko přemostění pájecího a výrazně snížení přepracování.
Třetí příklad zahrnuje továrnu, která se potýkala s nedostatečnými incidenty páje, což vede ke špatným elektrickým spojením. Tým implementoval systémy inspekce pájecí pasty (SPI), aby sledoval proces tisku pájecí pasty. Analýzou dat SPI identifikovali nekonzistence v parametrech tisku, jako je zarovnání šablony a viskozita vložení. Úpravy těchto parametrů na základě zpětné vazby SPI snížily nedostatečné vady pájecí o 90%. Továrna také zavedla pravidelné kontroly údržby pro tiskové zařízení, což dále zvyšuje konzistenci procesu.
Tyto případové studie ukazují, jak cílené intervence mohou výrazně zlepšit výnos SMT. Ať už se jedná o optimalizaci profilů reflow, posílení návrhů šablony nebo využití dat SPI, mohou tyto strategie významně změnit snížení vad a přepracování. Zaměřením na tyto oblasti mohou výrobci dosáhnout vyšších výnosů a spolehlivějších produktů.
Dobré výnosové cíle SMT se liší. Výroba s vysokou mix je zaměřena na 95% výnos v důsledku častých změn nastavení. Cíle s vysokým objemem 98% nebo vyšší, protože procesy jsou stabilnější. Stanovení realistických cílů pomáhá řídit očekávání a zaměřit se na neustálé zlepšování.
Pravidelně kontrolujte profily reflow. Denní kontroly jsou ideální pro výrobu s vysokým objemem, aby se včas zachytily problémy. Pro produkci vysoké mixu ověřte profily při každé změně nastavení. Konzistentní monitorování zajišťuje optimální pájení a snižuje defekty.
Aoi pomáhá, ale ne vždy snižuje přepracování. Závisí to na kalibraci a nastavení. Najevo citlivé AOI může označit falešné vady a zvyšovat přepracování. Správně naladěno AOI snižuje falešné pozitivy a chytí skutečné problémy a zlepšuje výnos.
Hrombstoning v komponentách 0402 je běžné. Upravte profily reflow, abyste zajistili rovnoměrné vytápění. Použijte tok s vysokým povrchovým napětím k držení komponent dolů. Správný design šablony také pomáhá. Vyladění těchto faktorů snižuje hrobka a zvyšuje výnos.
Porozumění a zlepšení výnosu SMT je zásadní pro snížení nákladů a zvýšení účinnosti. Od optimalizace pájecího tisku pasty po jemné doladění profilů reflow hraje každý krok zásadní roli při minimalizaci přepracování a maximalizaci výstupu.

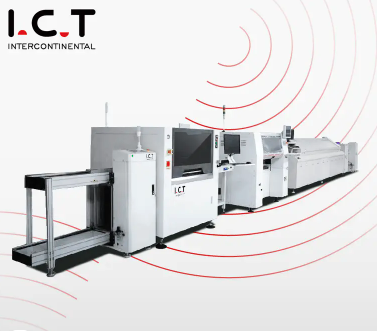

Využitím správných nástrojů, analýzy dat a odborného vedení společností, jako je Dongguan I.C.T Technology Co., Ltd. , můžete identifikovat a řešit hlavní příčiny nízkého výnosu. Ať už se zabýváte materiálními problémy, parametry procesů nebo kalibrace zařízení, proaktivní přístup povede k významnému zlepšení vaší výroby SMT.
