Většina kupujících otevírá konverzaci jednou otázkou: "Kolik stojí výrobní linka SMT?"
To je špatná první otázka. Lepší je: "Za co platím a které části ceny mohu vlastně kontrolovat?"
Poctivý rozsah je obrovský. Kompaktní základní řada a řada s vysokým mixem postavená pro zákazníky v automobilovém průmyslu Tier 1 mohou sedět na velmi odlišných cenových hladinách, i když se obě nazývají „řada SMT“. Rozdíl není jedno velké číslo. Je to hromada malých rozhodnutí – rychlost umístění, počet podavačů, hloubka kontroly, úroveň automatizace a jak velkou část projektu musí dodavatel nést.
Tento článek tuto hromádku rozbíjí. Zobrazuje šest nákladových bloků v téměř každé nabídce SMT řádku, proměnné, které každou z nich pohybují, a náklady, které se objeví až po instalaci strojů. Na konci byste měli být schopni přečíst nabídku a přesně vědět, za kterou řádkovou položku platíte a proč.

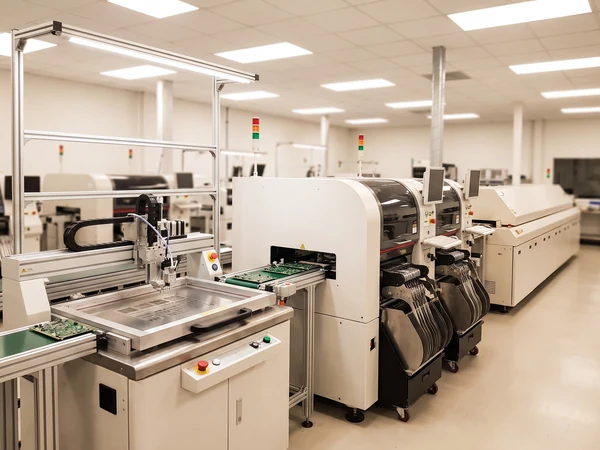

Cena linky SMT je součtem šesti bloků: stroje, kontrola a software, periferní manipulační zařízení, inženýrské a integrační práce, instalace a školení a obchodní podmínky týkající se záruky a náhradních dílů.
Stroje přitahují veškerou pozornost. Obvykle jsou největším samostatným blokem. Ale jen zřídka představují více než polovinu skutečných nákladů projektu.
Zde je část, kterou většina kupujících podceňuje. Dva dodavatelé mohou nabízet stejné tři stroje a přistát 40% od sebe z celkové ceny. Jedna řada obsahuje smyčku na čištění šablony, automatický zavaděč a vykladač, offline programovací sedadlo, sadu náhradních podavačů a dva týdny uvádění do provozu na místě. Ostatní posílají stroje v bednách a označují práci za hotovou.
Ani jeden citát není nepoctivý. Jsou to různé projekty nesoucí stejnou značku.
Číslo na objednávce je vstupní poplatek, nikoli cena linky. Náklady jsou to, co utratíte za dobu životnosti zařízení, a ty jsou mnohem více utvářeny dobou provozuschopnosti, dobou přechodu a výnosem prvního průchodu než fakturou.
Proveďte jednoduchý test jakékoli nabídky. Zeptejte se, co bude linka potřebovat v podavačích, tryskách a náhradních dílech za rok dva. Zeptejte se, jak dlouho trvá výměna produktu. Zeptejte se, jaká je očekávaná výtěžnost prvního průchodu na typické desce a co se stane s přepracovanou prací, když se potopí. O něco dražší linka, která se mění dvakrát rychleji, často stojí méně za desku do jednoho roku.
Zde je hrubá ilustrace. Jedna linka stojí 800 000 a přepnutí trvá 90 minut. Další stojí 900 000 a trvá 40 minut. Pokud budete měnit třikrát týdně, obnovíte zhruba 130 hodin výroby ročně. To jsou zhruba dva a půl pracovního týdne kapacity navíc pro zhruba 12 % kapitálu navíc. Zda je tento obchod pro vás vhodný, závisí na vašem produktovém mixu – ale tento výpočet byste měli provádět, nikoli ho přeskakovat.
Rozsah, většinou. A rozsah se skrývá v detailech, které kupující prolétají: školicí dny, seznamy náhradních dílů, zda nabídka zahrnuje rozvržení utilit, zda jsou softwarové licence trvalé a kdo platí za cestování, když servisní technik odletí.
Je tu ještě jeden důvod. Nabídky často píší prodejní týmy, nikoli procesní inženýři. Pokud osoba, která psal nabídku, nikdy nemusela držet procesní okno ve 3 hodiny ráno v sobotu, může vynechat přesně ty položky, které udržují vaši linku v chodu. Porovnání kótovaných cen před porovnáním kótovaného rozsahu je jedinou nejčastější chybou při sestavování rozpočtu v tomto odvětví.
Skutečná otázka tedy nezní "která linka je levnější." Jde o "který projekt porovnávám a co budu muset po zaplacení faktury ještě koupit." Většina nepříjemných překvapení v projektech SMT žije v druhé polovině této věty.
Téměř každý profesionální SMT liniový rozpočet se řadí do šesti bloků. Jejich znalost činí citát čitelným namísto tajemným.
Blok 1 – Zpracovatelské stroje. Šablonová tiskárna, osazovací stroje, přetavovací pec. Toto je jádro linie a největší jediné rozhodnutí.
Blok 2 – Kontrola a software. SPI, AOI, rentgen tam, kde to produkt potřebuje, plus offline programování, monitorování linky a software pro sledovatelnost.
Blok 3 – Periferní a manipulační zařízení. Nakladače, vykladače, spojovací dopravníky, nárazníky, manipulace se zásobníky, čističe šablon, skladování pasty a vnitřní doprava, která spojuje linku dohromady.
Blok 4 – Inženýrství a integrace. Plánování rozvržení továrny, plánování služeb, vyvažování linek, vytváření programů a práce na tom, aby tiskárna jednoho dodavatele komunikovala s osazovacím strojem jiného dodavatele.
Blok 5 – Instalace, školení a náběh. Přeprava, montáž, vyrovnání, kalibrace, školení operátorů, školení inženýrů a první týdny, kdy se váš tým stále učí linii.
Blok 6 – Obchodní podmínky. Délka záruky, balíček náhradních dílů, závazek servisní odpovědi, plán plateb a jakýkoli průběžný poplatek za software nebo podporu.
Pro typickou řadu smíšených produktů má distribuce tendenci vypadat takto. Považujte je za plánovací rozsahy, nikoli za nabídky. Váš produktový mix a úroveň automatizace je posunou.
Nákladový blok | Typický podíl na celkovém projektu | Co to nejvíc hýbe |
|---|---|---|
Procesní stroje (tiskárna, umístění, přeformátování) | 45–60 % | Rychlost umístění, počet podavačů, zóny pece |
Kontrola a software | 8–15 % | zda jsou zahrnuty SPI, AOI a rentgen; hloubka sledovatelnosti |
Periferní a manipulační zařízení | 8–15 % | Automatizace načítání, ukládání do vyrovnávací paměti a manipulace se šablonami |
Inženýrství a integrace | 3–7 % | Práce na vyvažování linek, množství smíšených značek |
Instalace, školení, náběh | 5–10 % | Dojezdová vzdálenost, víza a pracovní řád, hloubka školení |
Obchodní podmínky a náhradní díly | 5–10 % | Záruka, náhradní sady podavačů a trysek, servisní podmínky |
Smyslem tabulky není desetinná přesnost. Má vám ukázat, za kterou páku můžete zatáhnout.
Pokud potřebujete snížit 15 % z projektu, zkrácení osazovacího stroje o 15 % změní schopnost celé linky a změní ji trvale. Oříznutí balení náhradních dílů a vyrovnávacího zařízení o stejnou hodnotu bolí, ale později se můžete zotavit. Toto rozlišení by mělo být hnacím motorem každého vyjednávání.
Dva bloky si zde zaslouží poznámku, protože se nejsnáze svlékají a nejbolestivější se míjejí. Kontrola není nákladovým střediskem v obchodě, který zasílá cokoliv s bezpečnostní funkcí, zárukou nebo rizikem značky. A inženýrství je blok, který rozhoduje, zda se vaše tiskárna, rýžovač a trouba budou chovat jako jedna linka nebo jako tři drahé stroje stojící za sebou. Z levného rozpočtu na integraci se stává drahý integrační projekt.
Vezměte jakoukoli cenovou nabídku a namapujte každý řádek na jeden ze šesti bloků. Chybí to, co si koupíte později, v maloobchodě, bez vlivu na vyjednávání.
Toto cvičení také odhaluje vycpávky. Některé citace uvádějí "různé příslušenství" nebo "instalační službu" jako paušální částku. Požádejte o jejich rozepsání. Dodavatel, který neumí rozepsat instalaci, to pravděpodobně neplánoval.
Pokud stále řešíte, jaká by měla být linka, pomůže vám podívat se na úplnou výrobní linku SMT způsobem, jakým by to udělal projektant – jako na fungující systém spíše než na seznam strojů sešroubovaných dohromady.
O ceně projektu obvykle rozhoduje osazovací automat. Všechno ostatní se kolem toho vyjednává.
Proč? Protože umísťování je nejtěžší práce na lince a trh s ní je nejvíce roztříštěný. Dva stroje, které oba uvádějí „60 000 CPH“, se mohou v ceně lišit o faktor tři.
Mezera pochází ze skutečných technických rozdílů, nikoli z marketingové kopie:
Skutečná propustnost v reálných podmínkách. Jmenovitá rychlost měřená na jednoduchém vzoru není rychlost, kterou získáte se 400 součástkami, smíšenou deskou a dvaceti výměnami podavače za směnu.
Přesnost umístění a opakovatelnost. Práce s vysokou tolerancí – díly 01005, jemné rozteče QFN, malé BGA – vyžadují lepší vidění, lepší kontrolu pohybu a lepší tepelnou stabilitu.
Kapacita podavače a typ podavače. Stroj s 80 sloty a elektrickými podavači stojí mnohem více než stroj se 40 sloty a mechanickými podavači. Změní také to, co můžete spustit bez zastavení linky.
Rozsah komponent. Umístění konektoru s roztečí 0,4 mm a konektoru s roztečí 30 mm na stejnou platformu je možnost, za kterou si zaplatíte.
Hlavy a flexibilita výměny. Vícehlavé portály, automatické výměníky trysek a rychlovýměnné podavače zvyšují náklady. Přidávají také kapacitu, kterou můžete skutečně využít.
V tomto seznamu je vzor. Každá položka, která zvedne cenu o více než 20 %, je zároveň položkou, která určuje, zda stroj váš produkt vůbec dokáže vyrobit. Proto by se rozhodnutí o umístění stroje mělo řídit definicí produktu, nikoli jej vést.
Ceny tiskáren se určují především podle přesnosti, rozsahu velikostí desek, manipulace se šablonou a podle toho, zda provádějí automatickou kontrolu pasty nebo úpravu v uzavřené smyčce.
Tiskárna, která spolehlivě drží své procesní okno, má větší cenu než ta, která potřebuje zkušeného operátora, který by ji držel. Špatný tisk zůstává jednou z nejčastějších příčin vad pájky a tyto vady se projevují až daleko po proudu, když jste již zaplatili za součástky a strojový čas.
Koupit si nízkonákladovou tiskárnu, abyste ušetřili 30 000 na projektu za dva miliony dolarů, je špatný obchod. Ušetříte 1,5 % rozpočtu a zároveň riskujete problém s výnosem, který bude každé čtvrtletí stát víc.
Stejná logika platí pro přeformátování. Levná trouba s nestabilním profilem produkuje vady, které vypadají náhodně a jejich vysledování trvá týdny. Stabilita procesu není prémiová funkce. Je to základní linie pro linku, která musí běžet bez dozoru přes noc.
Přetavovací pece jsou oceněny podle počtu zón, technologie ohřevu, šířky dopravníku a ovládání atmosféry.
Pece s dusíkem jsou dražší na nákup a podstatně více na provoz, protože dusík není zdarma. Často jsou nezbytné pro konkrétní chemické složení tavidel a sestavy s jemným stoupáním. Pro spoustu jiných produktů jsou zbytečné. Nechte svého procesního inženýra vlastnit toto rozhodnutí. Neměl by to dělat ten, kdo drží tabulku.
Zmínku si zaslouží i šířka dopravníku. Pokud si koupíte troubu 400 mm a později potřebujete spustit desku 450 mm, koupíte si novou troubu. Volba další šířky při nákupu je obvykle mnohem levnější než její pozdější výměna.
V ceně stroje se skrývá ještě jeden nákladový faktor, o kterém se jen zřídka diskutuje: dostupnost náhradních dílů po celou dobu životnosti stroje. Třída strojů, která je široce používána ve vašem regionu, má místní zásoby, místní inženýry a zdravý trh s ojetinami, když je nakonec prodáte. Vzácný model může být levnější na fakturu a mnohem dražší na provoz. Zeptejte se, kolik jednotek tohoto modelu běží během jednoho dne cesty z vaší továrny. Odpověď vám řekne více o roce tři než datasheet.
Pokud chcete užitečnou reálnou kontrolu ceny, podívejte se na cenově výhodnou montážní linku SMT pro výrobu PCB a prostudujte si, co je v rozsahu. Tyto řádkové položky jsou tytéž položky, které by se měly nebo zjevně neobjevily v každé další nabídce, kterou obdržíte.
Rychlost je nejvíce překoupená funkce v SMT. Kupující běžně platí za propustnost, kterou nemohou zásobovat.
Spusťte tuto kontrolu, než přijmete jakékoli zvýšení rychlosti.
Skutečný výkon = jmenovité CPH × využití × bilanční faktor × výnos
Faktor | Typická hodnota v reálném světě | Proč na tom záleží |
|---|---|---|
Využití | 70–85 % | Přepínání, přebíjení podavače, přestávky, drobné zastávky |
Faktor rovnováhy | 60–80 % | Nejpomalejší stroj v řadě nastavuje rychlost linky |
Tok výtěžnosti a přepracování | 95–99 % | Přepracování a opakovaná kontrola spotřebovává čas a práci |
Stroj s jmenovitým výkonem 60 000 CPH uvnitř skromné linky často poskytuje efektivních 25 000 až 35 000 CPH, jakmile se použijí tyto tři faktory. Pokud váš produkt potřebuje 30 000 umístění denně – ne za hodinu – může vám stačit základní stroj.
Tento výpočet zcela změní rozhovor o rozpočtu. Těch dalších 200 000, které byste utratili za rychlost, by bylo lepší utratit za druhý podavač, lepší kontrolu nebo vyrovnávací stanici, která chrání linku před malými odstávkami.
Upgrady rychlosti nejsou za stejnou cenu. Přechod z 30 000 na 60 000 CPH může stát o 60 % více. Přesun z 60 000 na 120 000 CPH často stojí o 150 % více, protože to obvykle znamená jinou třídu strojů, jiné podavače, větší podlahovou plochu a náročnější požadavky na užitné vlastnosti.
Existuje také personální důsledek. Rychlejší stroje vyžadují rychlejší tok materiálu. Pokud váš sklad nemůže dodávat komponenty a šablony dostatečně rychle, další umístění za hodinu budou nečinná.
Správná otázka není 'jak rychle to může jít.' Je to 'jak rychle to musí jet, na mé desce, při mé nejhorší směně, s mým tokem materiálu.' Pokud již uvažujete tímto způsobem, poznáte logiku optimalizace kapacity, rychlosti a flexibility linky SMT – kde cílem je vyvážená linka, nikoli rychlý stroj sedící vedle pomalého.
To je část, která nejvíce překvapuje kupující.
Po dobu životnosti osazovacího stroje investice do podavače často převyšují cenový rozdíl mezi rychlostními variantami. Podavače jsou to, co umožňuje přechod. Linka s dostatečným počtem podavačů na výměnu produktu za méně než patnáct minut vyrobí rychlejší linku, která se zastaví čtyřikrát za směnu, aby doplnila vozíky.
Při vyjednávání se zeptejte, kolik podavačů je dodáváno s každým strojem, kolik je elektrických nebo mechanických a kolik stojí náhradní vozík s podavačem. Poté toto číslo porovnejte s možností rychlosti. V mnoha projektech je lepší nákup méně umístění za sekundu a více nastavení za den.
Existuje také skryté náklady na rychlost nákupu, kterou nemůžete použít. Rychlé stroje vyžadují rychlejší podavače, přísnější údržbu trysek a pečlivější optimalizaci programu. Jsou méně shovívaví k chaotickému toku materiálu. Týmy, které nakupují rychlost před opravou manipulace s materiálem, často hlásí, že linka po upgradu neběží rychleji, protože omezení se jednoduše přesunulo do skladu. Nejprve najděte své skutečné omezení. Pak utratit.
Okrajový blok je místo, kde rozpočty tiše rostou nebo se tiše škrtají, a oba výsledky mají důsledky.
Mezi periferní zařízení obvykle patří nakladače a vykladače desek, spojovací dopravníky, vyrovnávací stanice, manipulace se zásobníky, čističe šablon, manipulace s pastou a skladování a jakákoli ruční pracovní stanice v toku. Na plně automatizované lince se to stává vážným číslem.
Jednoproduktová vysokoobjemová linka vyžaduje inline tok s pevnými stanicemi. Obchod s vysokým mixem vyžaduje modulární buňky, které lze překonfigurovat, což znamená více vyrovnávacích pozic, více vozíků pro rychlou výměnu a více úsilí při plánování.
Tato dvě rozložení mají různé tvary nákladů. Rozdíl se projevuje v periferním vybavení minimálně stejně jako ve strojích. Pokud zvažujete tuto volbu, inline nebo modulární uspořádání SMT linek projde kompromisy z praktického hlediska.
Rychlý způsob, jak se rozhodnout: spočítejte změny produktu za týden a poté změřte rozpětí mezi produktem s nejvyšším a nejnižším objemem. Široké rozšíření a časté změny upřednostňují modulární. Úzký rozptyl a stálý objem upřednostňují inline. Většina skutečných továren sedí někde mezi a končí s hybridem, který stojí o něco více než obě čisté formy a koupí si největší flexibilitu.
Dvoupruhové dopravníky, podpora na spodní straně a automatické nastavení šířky jsou dražší. Také zkracují dobu výměny a snižují poškození desky. U obchodu provozujícího dvacet změn produktů týdně se to rychle vrátí.
Vyrovnávací paměti vypadají jako volitelné doplňky a jsou obvykle první věcí, kterou je třeba snížit, když projekt překročí rozpočet. V praxi absorbují malé zastávky, které by jinak zastavily celou linku. Linka bez bufferů nemá téměř žádnou odolnost. Když se podavač zasekne, vše za ním se zastaví. S vyrovnávací pamětí předřazené stroje pokračují v práci, zatímco operátor řeší problém.
Existují fyzické náklady, které se v nabídce objevují jen zřídka: podlahová plocha, energie, stlačený vzduch, výfuk a chlazení.
Větší linka potřebuje větší místnost, větší transformátor, větší kapacitu vzduchu a více klimatizace. Na některých trzích stojí vybudování nebo pronájem takového prostoru ročně více než platba za linku. To je důvod, proč váš tým zařízení potřebuje místo v diskusi o rozpočtu od začátku. Dovybavení rozvodu energie a výfuku po instalaci je nákladné, pomalé a občas nemožné bez zastavení výroby.
Přidejte do plánu projektu studii výkonu při spuštění. Jsou to malé náklady, které brání velkým.
Podlahová plocha si také zaslouží číslo. Plná inline linka s vyrovnávacími, kontrolními a manuálními stanicemi běžně potřebuje 15 až 25 metrů délky plus volný prostor na obou stranách pro bezpečný přístup a údržbu. Pokud má vaše budova nosné sloupy, nízký strop nebo nákladní výtah o šířce menší než 1,5 metru, tato omezení mění design linky a tím i cenu. Projděte prostor s inženýrem dodavatele před zmrazením rozvržení, nikoli po něm.
Automatizace je obchod mezi kapitálem nyní a později prací. Zvratná rentabilita závisí na vašich mzdových nákladech a vzorci směn a obojí se v jednotlivých zemích značně liší.
Zde je jednoduchá verze. Ruční nakládání a vykládání je levné na nákup a drahé na provoz. Automatické nakládání, vykládání a přemísťování desek stojí dopředu více a odstraňuje jednoho nebo dva operátory za směnu.
Konfigurace | Náklady předem | Operátoři za směnu | Nejlépe sedí |
|---|---|---|---|
Poloautomatický (manuální vkládání, asistovaný tisk) | Nejnižší | 3-5 | Nízký objem, vysoký mix, prototypová práce |
Plná řada, ruční nakládání desky | Střední | 2-3 | Střední objem, flexibilní produktový mix |
Kompletní řada s automatickou manipulací a kontrolou | Nejvyšší | 1-2 | Vysoký objem, požadavky na úzkou sledovatelnost |
Nyní proveďte aritmetiku pro svůj vlastní trh. Vezměte si plně naložené roční náklady jednoho operátora, včetně výhod, dohledu a obratu. Vynásobte operátory, které odstraníte, a počtem směn. Na trhu s vysokými mzdami je návratnost automatické manipulace často méně než dva roky. Na trhu s nízkými mzdami a spoustou dostupné pracovní síly to může být pět let nebo více – a v takovém případě je lepší peníze vynaložit na kontrolu a stabilitu procesu.
Buďte opatrní s rámováním. Automatizace neodstraňuje pouze mzdové náklady. Odstraňuje variace.
Automatický nakladač umístí každé prkno stejným způsobem. Ruční nakladač ne. Pokud je míra chyb citlivá na polohu desky na dopravníku, automatizace vám koupí výnos i počet zaměstnanců. Tento výnos výnosu se často projeví rychleji než úspora práce a je snazší jej vnitřně obhájit, protože se mění na měřitelné jednotky.
Kompromisy mezi těmito přístupy jsou podrobněji popsány v plně automatických vs poloautomatických linkách SMT , včetně situací, kdy poloautomatická linka skutečně poskytuje lepší výsledky než automatizovaná linka. Tyto situace jsou častější, než trh připouští, zejména při práci s vysokým mixem a malým objemem, kde flexibilita překonává hrubou rychlost.
Platí jedno základní pravidlo: zautomatizujte nejprve úlohy, které se opakují, kritické pro pozici nebo kontrolu. Zautomatizujte úkoly, které jsou proměnlivé a náročné na úsudek jako poslední.
Pár slov k prostřední možnosti. Ruční nakládání desek na jinak automatické lince je často tím správným kompromisem pro první instalaci. Udržuje kapitálové náklady nízké, umožňuje vám zjistit vaši skutečnou poptávku po pracovní síle a je to nejjednodušší automatizace přidat později, protože k ní dochází spíše na koncích linky než uprostřed. Kupující, kteří tam začínají, obvykle upgradují zpracování dříve, než upgradují rychlost umístění.
Faktura neznamená konec útraty. To jsou položky, které nejčastěji překvapí první kupující SMT, obvykle během prvních osmnácti měsíců.
Náhradní díly a spotřební materiál. Trysky, podavače, pásy, senzory, filtry a topné prvky se opotřebovávají. Rozumná plánovaná hodnota je 2-5 % hodnoty stroje ročně v náhradních dílech, v závislosti na využití. Pokud vám váš dodavatel nemůže před podpisem poskytnout seznam náhradních dílů s cenami, berte to jako varování, nikoli jako detail.
Expanze podavače a trysky. Většina vlasců se kupuje na feeder mírně podnástrojovaná. Ve chvíli, kdy se váš produktový mix změní, nakoupíte více. Náhradní feeder set se často vyplatí přidat k původní objednávce, kdy je cena výhodnější a poštovné je již zaplaceno.
Čas programování a procesního inženýrství. Někdo musí vytvořit a udržovat každý program, vyladit profil a spravovat databázi feederu. Toto je skutečná práce a neobjevuje se v žádné strojové citaci. Někteří kupující financují jednoho procesního inženýra na řádek od prvního dne. Jiní objeví potřebu kolem třetího měsíce, uprostřed problému s výnosem.
Křivka učení výnosu. Nová linka neběží s cílovým výnosem první den. Počítejte s obdobím náběhu, kdy zmetek a přepracování překročí ustálený stav. Rozpočet na to a naplánujte si spuštění kolem produktu, který si můžete dovolit učit. Spuštění vašeho produktu s nejvyšší marží a nejpřísnější tolerancí v prvním týdnu je rozhodnutí, kterého lidé litují.
Naplánujte rampu záměrně. Vyberte si na první dva týdny jednoduché, odpouštějící prkno. Než zavedete díly s jemnou roztečí a přísná kritéria kontroly, nechte operátory, aby se přesvědčili o základním toku. Náklady na toto rozhodnutí je trochu ztracený výrobní čas. Náklady na vynechání je tým, který přestane důvěřovat vybavení do čtvrtého dne.
Náklady na služby a provoz zařízení. Celá řada s reflow a generováním dusíku čerpá vážnou sílu. Navrch přidejte stlačený vzduch, výfuk, chlazení a údržbu podlahy.
Softwarové licence a aktualizace. Programování sedadel, moduly sledovatelnosti a monitorovací řídicí panely někdy vyžadují roční poplatky. Před sestavením rozpočtu se zeptejte, co je trvalé a co je předplatné.
Obrat školení. Školíte dva operátory. Jeden odchází. Rekvalifikace stojí čas a cestování a stojí více, pokud si dodavatel účtuje zpáteční návštěvy. Zeptejte se, kolik dní školení je zahrnuto, kde se konají a kolik stojí opakovaná návštěva.
Existuje kategorie nákladů, která se objeví pouze tehdy, když zboží překročí hranici.
Označení CE pro evropský trh, místní elektrická shoda, bezpečnostní dokumentace stroje a celní odbavení – to vše vyžaduje čas a peníze. Jsou levné, když jsou naplánovány do plánu, a drahé, když jsou objeveny v přístavu. Pokud se vaše linka instaluje na trh, kam jste dosud nedodali, zeptejte se svého dodavatele, jakou dokumentaci poskytuje a kterou musíte zajistit místně.
U větších projektů s několika linkami nebo novou tovární budovou záleží na pořadí těchto nákladů stejně jako na jejich celkovém součtu. To je území, na které se vztahuje plánování kompletní výrobní linky SMT na klíč – kde jsou instalace, zařízení a náběh naplánovány jako jeden plán, nikoli jako tři samostatné problémy.
Obhájitelný rozpočet je takový, který můžete vysvětlit řádek po řádku svému vlastnímu vedení a který přežije první neočekávané náklady.
Krok 1 — Nejprve definujte produkt. Uveďte svých pět nejlepších desek. Zaznamenejte počet komponent, nejmenší komponent, nejjemnější rozteč, největší komponent, velikost desky a roční objem. Vše ve specifikaci linky vyplývá z tohoto seznamu. Bez toho si kupujete něčí nápad na linku.
Krok 2 — Stanovte cílovou kapacitu na základě skutečné poptávky. Použijte špičkovou měsíční poptávku, nikoli průměr. Přidejte realistický příspěvek na růst ve výši 20–30 %. Převeďte jej na umístění za hodinu pomocí faktorů využití a vyvážení z oddílu 4. Toto číslo určuje třídu stroje, nikoli brožuru.
Krok 3 — Před přečtením nabídky napište rozsah. Vypište všechny bloky ze sekce 2. Poté porovnejte každou nabídku se svým seznamem. Cokoli chybí, je cena, kterou zaplatíte později v maloobchodě. Cokoli navíc je bodem vyjednávání.
Při psaní tabulky rozsahu buďte konkrétní. "Celý řádek" neznamená nic uvnitř nabídky. Zapište si tiskárnu, počet osazovacích strojů a jejich kapacitu podavače, počet zón pece a šířku dopravníku, kontrolní stanice, počet nakladačů a nárazníků, dny školení, včetně náhradních dílů a záruční lhůtu. Tabulka rozsahu s dvaceti řádky není přehnaná. Je to dokument, který udržuje celý projekt poctivý.
Krok 4 — Normalizujte uvozovky. Požádejte každého dodavatele, aby citoval podle stejné tabulky rozsahu, ve stejné měně, se stejným Incoterm a se stejným počtem dní školení. Tento jediný krok odstraňuje většinu zmatků při nákupu v řadě. Rozdíly, které zůstávají, jsou skutečné rozdíly.
Krok 5 — Stanovte cenu za tři roky. Přidejte kupní cenu, náhradní díly, očekávané rozšíření podavače, nástroje, poplatky za software a práci, kterou vaše konfigurace vyžaduje. Pak porovnejte spíše tříleté součty než nákupní ceny.
Krok 6 – Udržujte pohotovost. U nové instalace je 8–12 % hodnoty projektu rozumnou nepředvídanou událostí a obvykle se utratí. To není odpad. Je rozdíl mezi projektem, který skončí, a projektem, který čeká na schválení o dvacet tisíc navíc.
Jedna opatrnost ohledně srovnávání součtů. Nižší tříletý součet může pocházet od dodavatele, který linku jednoduše nespecifikoval.
Odřízněte kontrolu, vyrovnávací paměť a náhradní podavače a čísla vypadají lépe, zatímco linka běží hůře. To je důvod, proč porovnáváte nejprve kapacitu a cenu až poté, v rámci stejné schopnosti.
Dobrým způsobem, jak zátěžově otestovat svá čísla, je porovnat je s kategorií produktů s velkým tlakem na cenu. Pokud si vybíráte řadu SMT pro spotřební elektroniku , struktura nákladů je neúprosná a nutí k poctivému rozhodování o tom, kde utratit. Rozpočtové plížení má obvykle původ v procesních rozhodnutích učiněných brzy a chyby, které poškozují výkon linky, se obvykle projeví v číslech asi o šest měsíců později.
Nakonec si nechte napsat cenovou nabídku, která uvádí, co se stane, když se něco rozbije. Doba odezvy, volná dostupnost a kdo platí za cestování jsou položky rozpočtu, i když jsou uvedeny ve smlouvě o poskytování služeb, nikoli v ceníku. Dodavatel, který je vágní ohledně rozsahu záruky, vám říká něco o roce dva.
Pokud již vlastníte řádek, rozhovor o rozpočtu změní tvar. Přestavba a výměna jsou různá cvičení s různými čísly a stojí za to rozhodnout se mezi modernizací stávající řady a nákupem nové, než se rozhodnete pro kteroukoli cestu. Ať už zvolíte kteroukoli cestu, dodavatel nese většinu zbývajícího rizika – takže kvalifikace dodavatele linky SMT na klíč si zaslouží více než jedno odpoledne.
Neexistuje jednotné číslo, protože rozsah se příliš liší. Jako široká průmyslová reference může kompaktní základní linka začínat na nízkých stovkách tisíc amerických dolarů, zatímco plně automatická linka s vysokým mixem s SPI, AOI, automatickou manipulací a sledovatelností běžně dosahuje až sedmi čísel. Užitečný údaj není hlavní cena. Je to součet strojů, periferií, inženýringu, instalace, školení a tříletých provozních nákladů – měřeno oproti kapacitě, kterou skutečně potřebujete.
Umístění obvykle zabírá největší jednotlivý podíl, často někde mezi 40 % a 60 % rozpočtu stroje, zatímco rozpočet stroje je obvykle 45-60 % z celkového projektu. Dominuje z jednoduchého důvodu: umístění je nejsložitější proces na lince a nejroztříštěnější trh v oboru. Pokud váš produkt vyžaduje umístění s jemnou roztečí, těsnou přesnost nebo široký rozsah komponent, očekávejte, že tento podíl poroste.
Může být, s podmínkami. Repasované linky výrazně snižují vstupní náklady a jsou vhodné pro stabilní, dobře srozumitelné produkty. Rizika představují nekonzistentní náhradní díly, zastaralý software a slabá servisní podpora. Před nákupem repasovaného se ujistěte, že podavače, trysky a řídicí desky jsou stále k dispozici, že dodavatel stroje písemně podpoří a že je někdo může provést lokálně. Pokud je některá z těchto tří odpovědí slabá, úspory se obvykle utratí později.
Ano, a cena roste rychleji než rychlost. Přechod ze středního počtu umístění na vysokou obvykle znamená jinou třídu strojů, což přináší různé podavače a software a často i větší půdorys. Než zaplatíte za rychlost, spočítejte si svůj skutečný požadavek na základě špičkové poptávky, využití a vyvažovacího faktoru celé linky. Mnoho kupujících zjistí, že potřebují nižší rychlost a více podavačů.
Naplánujte si náhradní díly za zhruba 2–5 % hodnoty stroje ročně, rozšíření podavače a trysky, dobu procesního inženýrství, případné poplatky za softwarovou licenci nebo aktualizaci a náklady na zařízení včetně energie, vzduchu, výfuku a chlazení. Také rozpočet na období náběhu, kdy je výnos pod ustáleným stavem. Pokud je sečtete před nákupem, první rok vlastnictví nepřinese žádné překvapení.
Často ano, ale pouze v případě, že je na to linka od začátku plánovaná. Výšky dopravníků, stopy stroje, užitné plochy a podlahová plocha – to vše se musí přizpůsobit pozdějšímu kroku. Nejhorším výsledkem je nákup poloautomatické linky bez možnosti upgradu a pak zjištění, že přechod na automatiku znamená výměnu všeho. Požádejte dodavatele, aby písemně popsal cestu upgradu, včetně toho, které komponenty budou znovu použity a které budou nahrazeny.
