ICT Poskytují řešení SMT výrobní linky s automatizovanou optickou kontrolou (AOI)

AOI je zkratka pro Automated Optical Inspection, která se široce používá v elektronickém průmyslu ke kontrole vzhledu sestavy PCBA na zadním konci montážní linky obvodových desek.Základním principem AOI je posoudit, zda objekt, který má být testován, splňuje standard porovnáním toho, zda existuje velký rozdíl mezi testovaným objektem a standardním obrazem pomocí technologie obrazu.AOI vysílá 4barevný světelný zdroj na desku PCBA, která je automaticky snímána průmyslovou kamerou kvůli katastrofálním poruchám, jako jsou chybějící komponenty nebo kvalitativní vady.Kvalita AOI proto závisí na schopnosti zobrazování obrazu, schopnosti analýzy algoritmu a technologii rozlišení obrazu.ICT AOI si v těchto aspektech vedla dobře.

Někteří zákazníci budou zvažovat, zda je nutné zakoupit stroj AOI, a jedním z řešení pro zvýšení efektivity kvality je použití AOI.Pokud lze chybu nalézt na výrobní lince, lze ji okamžitě opravit, takže se může výrazně snížit četnost defektů a informace mohou být vráceny zpět do přední části výrobní linky, takže lze vyřešit mnoho stejných problémů. nebo se vyhnul zepředu.

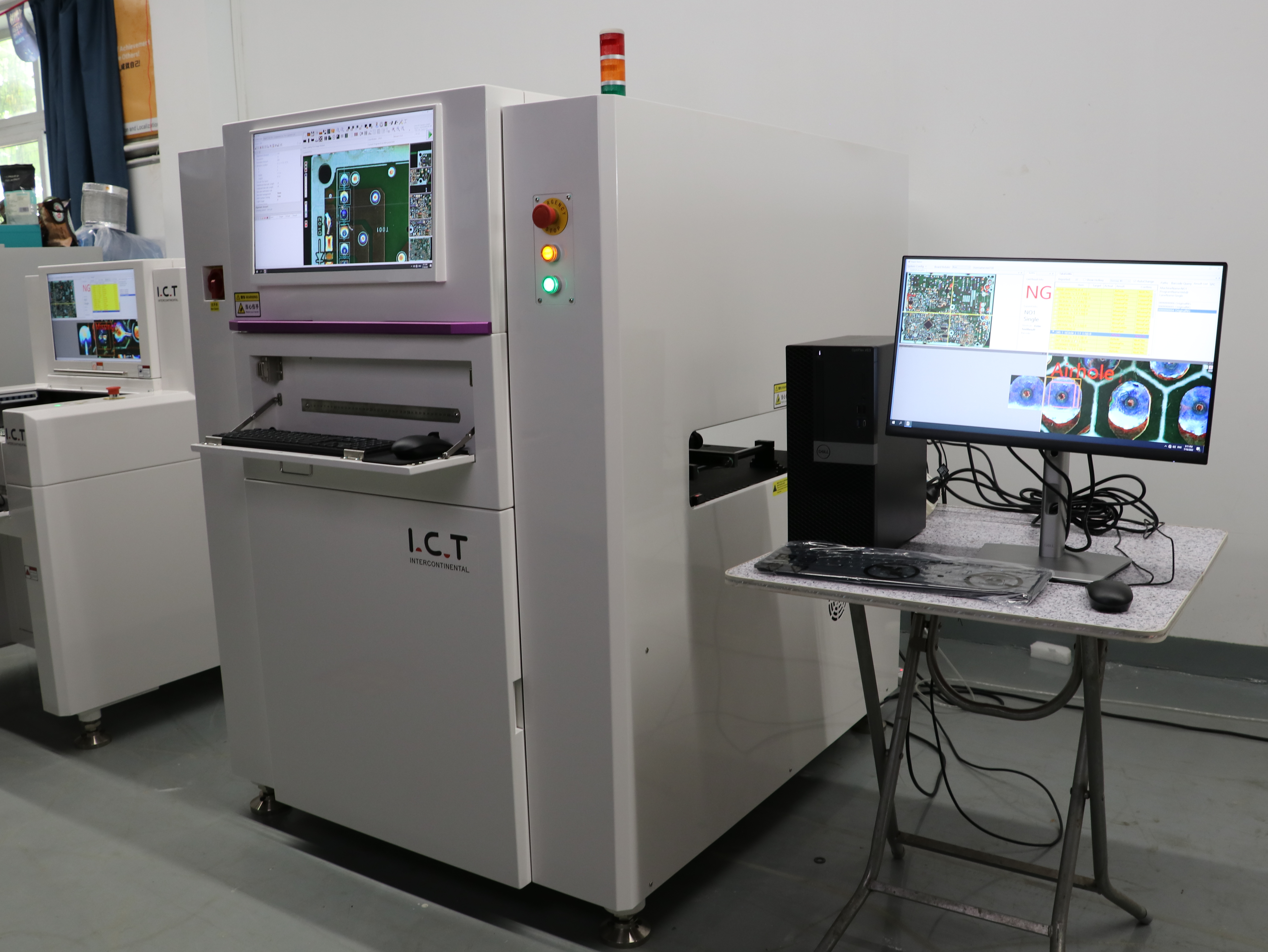

Zavedení ICT AOI stroje

ICT AOI má dvě možnosti - Online a offline

Můžete se rozhodnout, který z nich si vyberete na základě své kapacity a rozpočtu. Existuje několik typů online AOI, které jsou určeny podle vaší výrobní linky. ICT-V5000H se používá pro přední a zadní konec přetavovacího pájení ve výrobních linkách SMT, obvykle umístěných v zadní části přetavovací pece.Které se umístí na přední konec reflow pece pro testování SMT podmínky tle SMT stroj.Umístěný na zadním konci přetavovacího pájení se používá k detekci PCBA po pájení.

Oba ICT-V5200 a ICT-V5300 jsou umístěny na zadním konci DIP linky a mohou rychle a přesně detekovat jakékoli problémy s pájenými spoji.Rozdíl je v tom, že ICT-V5200 obsahuje invertovanou funkci, jedna strana PCBA je detekována, druhá strana je detekována po inverzi.The ICT-V5300 je vylepšená verze ICT-V5200.Má dva světelné zdroje a kamery nahoře a dole, dokáže detekovat horní a spodní část současně, což může ušetřit 2,2krát čas detekce.

The ICT-VC5000 je umístěn v potahovací lince, na zadním konci IR nebo UV vytvrzovací pecpro kontrolu PCBA po potažení.

Kromě výše uvedených online modelů také offline model ICT-V8 má také vysoký objem prodeje.Kromě toho, že člověk musí ručně umístit desku pro detekci, ostatní konfigurace jsou stejné jako u online modelu a přesnost a rychlost detekce lze označit za perfektní.

Princip a vlastnosti AOI

1. RGB+W čtyřbarevný koaxiální LED kruhový světelný zdroj.

Největším rysem ICT AOI je použití čtyřbarevného LED kruhového světelného zdroje: RGB+W, který odkazuje na červené, zelené, modré a bílé světlo.Červené, zelené a modré základní barvy mohou přesněji zachytit množství cínu v každém pájeném spoji.Kruhový zdroj světla může dosáhnout 360stupňové detekce bez mrtvého úhlu, což umožňuje kameře zaznamenat nejreálnější vzor pájeného spoje.Bílé světlo zvyšuje jas, což zvyšuje rozpoznávání.A čtyřbarevný LED světelný zdroj je koaxiální světlo, také paralelní s průmyslovou kamerou, takže design může výrazně snížit zkreslení obrazu.

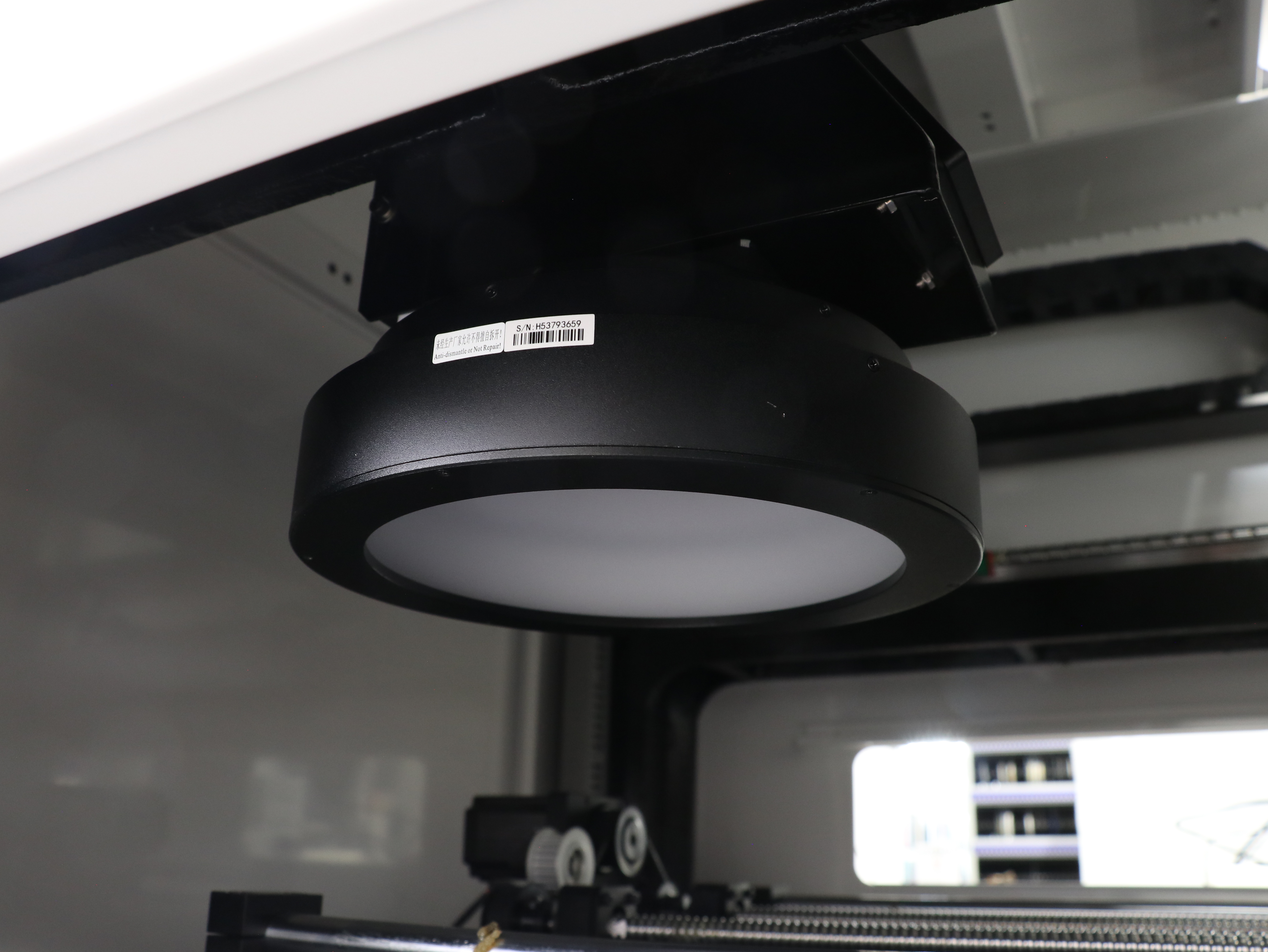

2. Průmyslová FOV kamera

ICT AOI používá 5megapixelovou průmyslovou kameru, která je ideální pro snímání destiček a pájených spojů 0201 a menších součástek.Přesnost FOV je 15μ, rychlost snímání je 0,2S/FOV, každá velikost FOV je 80cm²/S. Rychlost detekce ICT AOI můžete pocítit z následujícího videa.Přidat Vybaveno telecentrickým objektivem, aby se zajistilo, že obraz nebude zkreslený.

3. Algoritmický software vyvinutý ICT

s výsledky detekce čtyřbarevného světelného zdroje RGB+W, máme vlastní algoritmus software, který dokáže otestovat kvalitu záplaty SMT ad DIP pájené spoje.Na rozdíl od jiných značek AOI využívá ICT pokročilejší algoritmus, díky přesnému kontrastu extrakce barev, kromě detekce pájených bodů, může také přesně detekovat, zda jsou poškozeny desky plošných spojů a součásti.

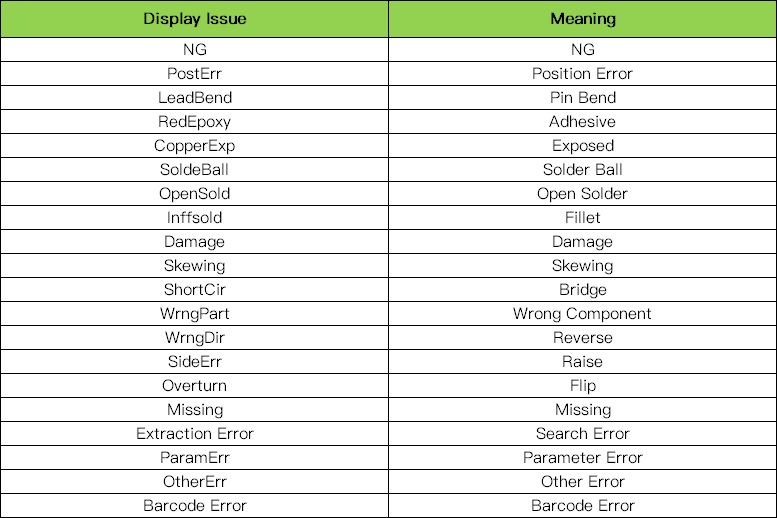

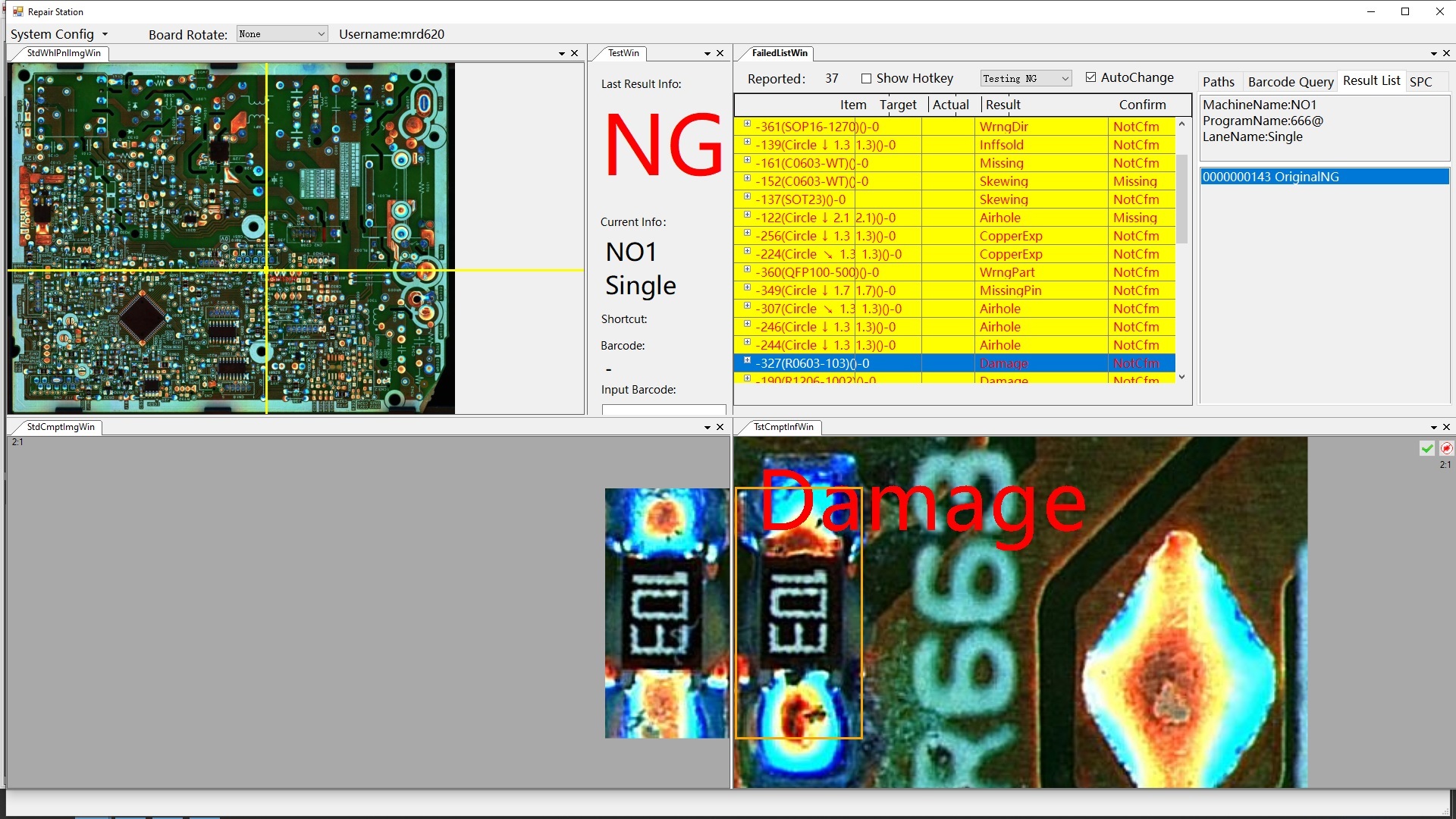

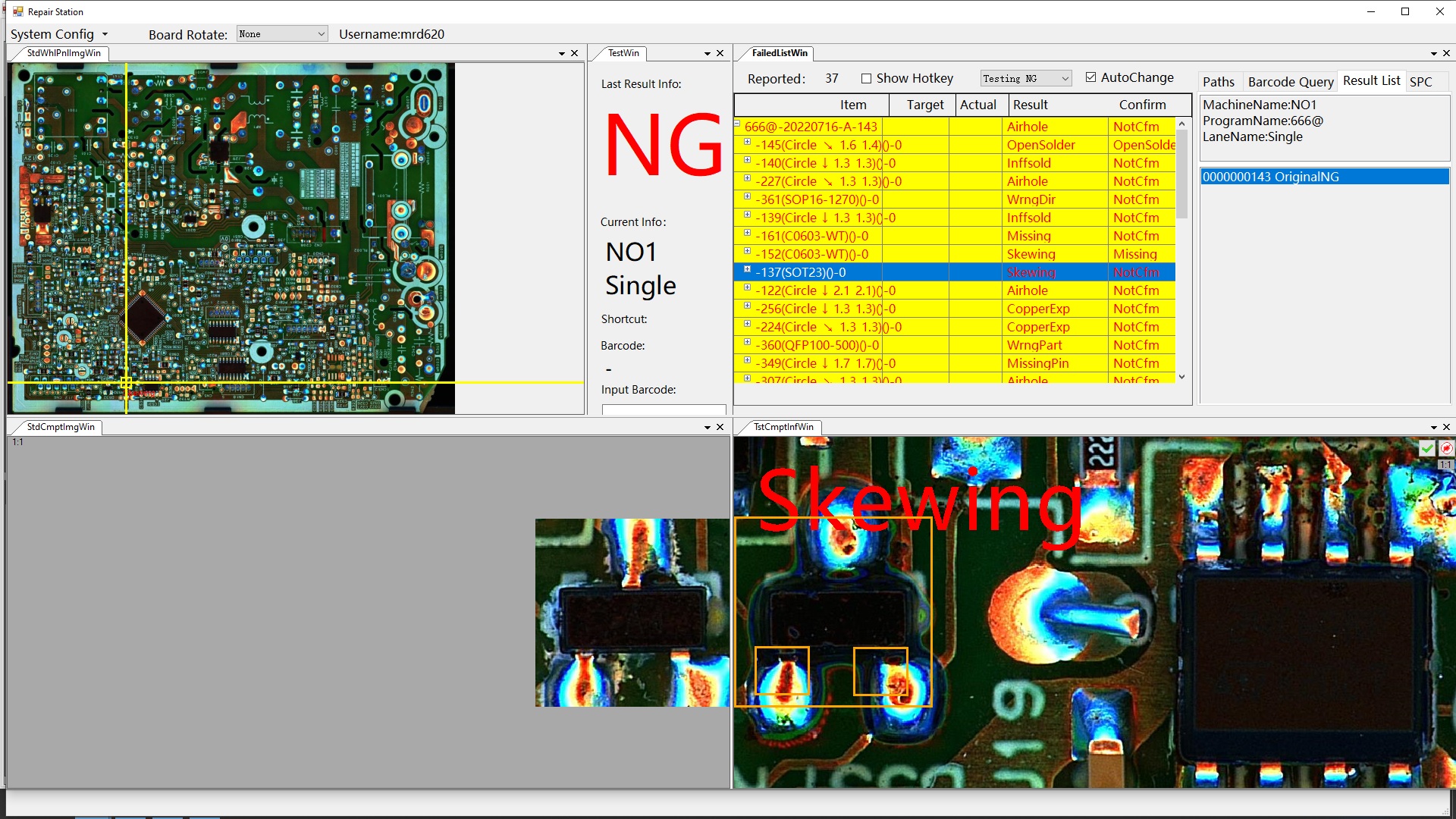

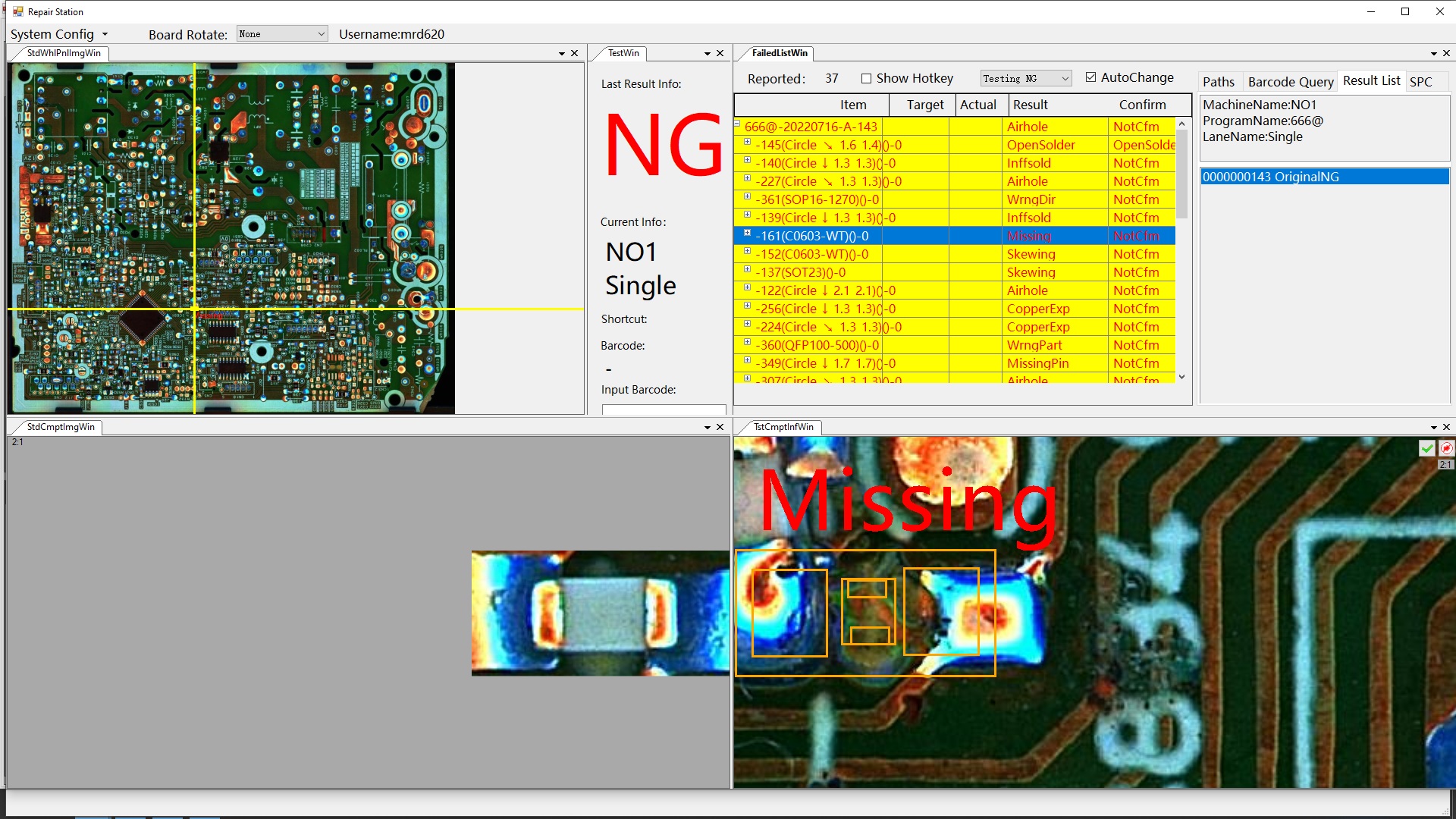

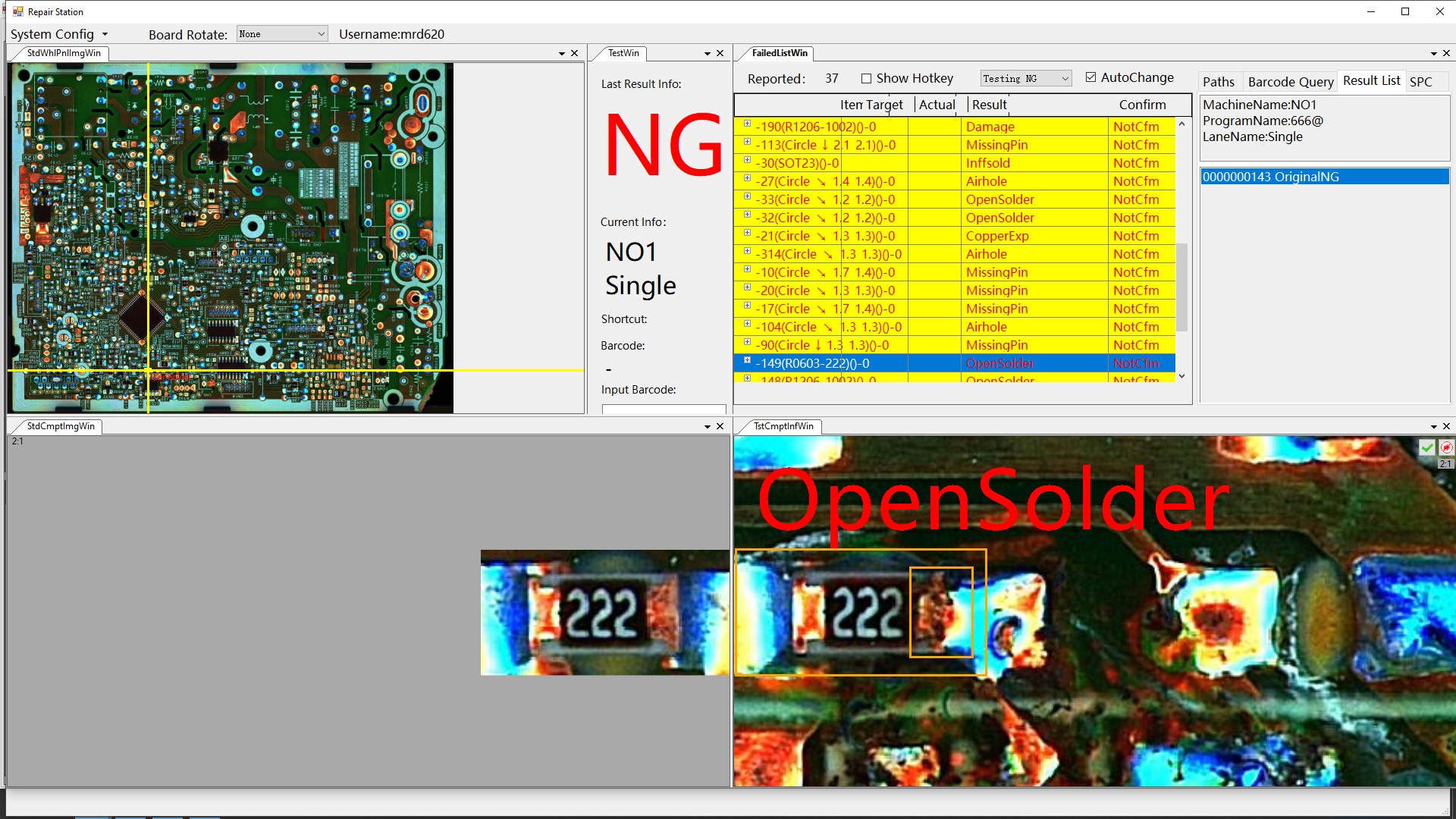

ICT AOI má také nezávislou opravárenskou stanici, která dokáže automaticky přenést data do počítače, takže oddělení opravárenské stanice může okamžitě zkontrolovat data problematické desky PCB.

4. Mramorová konstrukce

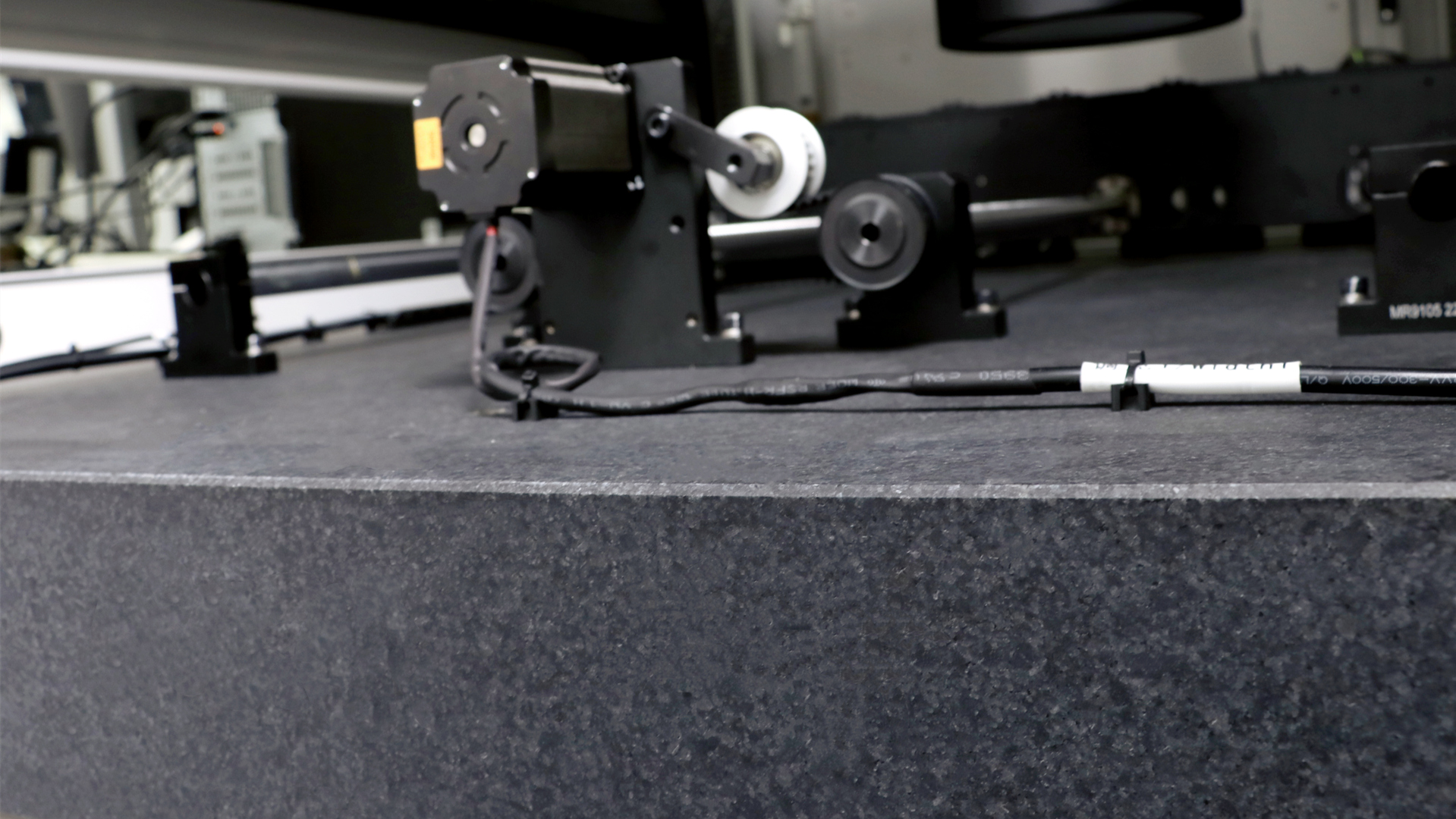

ICT AOI váží asi 1150 kg, protože uprostřed je zahrnuta mramorová platforma o hmotnosti asi 320 kg.Mramorová platforma umožňuje, aby se těžiště (částice) celého stroje ponořilo, čímž se zabrání vibracím způsobeným AOI během práce.To znamená, že AOI ICT může dosáhnout rychlosti střelby 0,2 s/foV, což může výrazně zlepšit efektivitu výroby a kontroly.

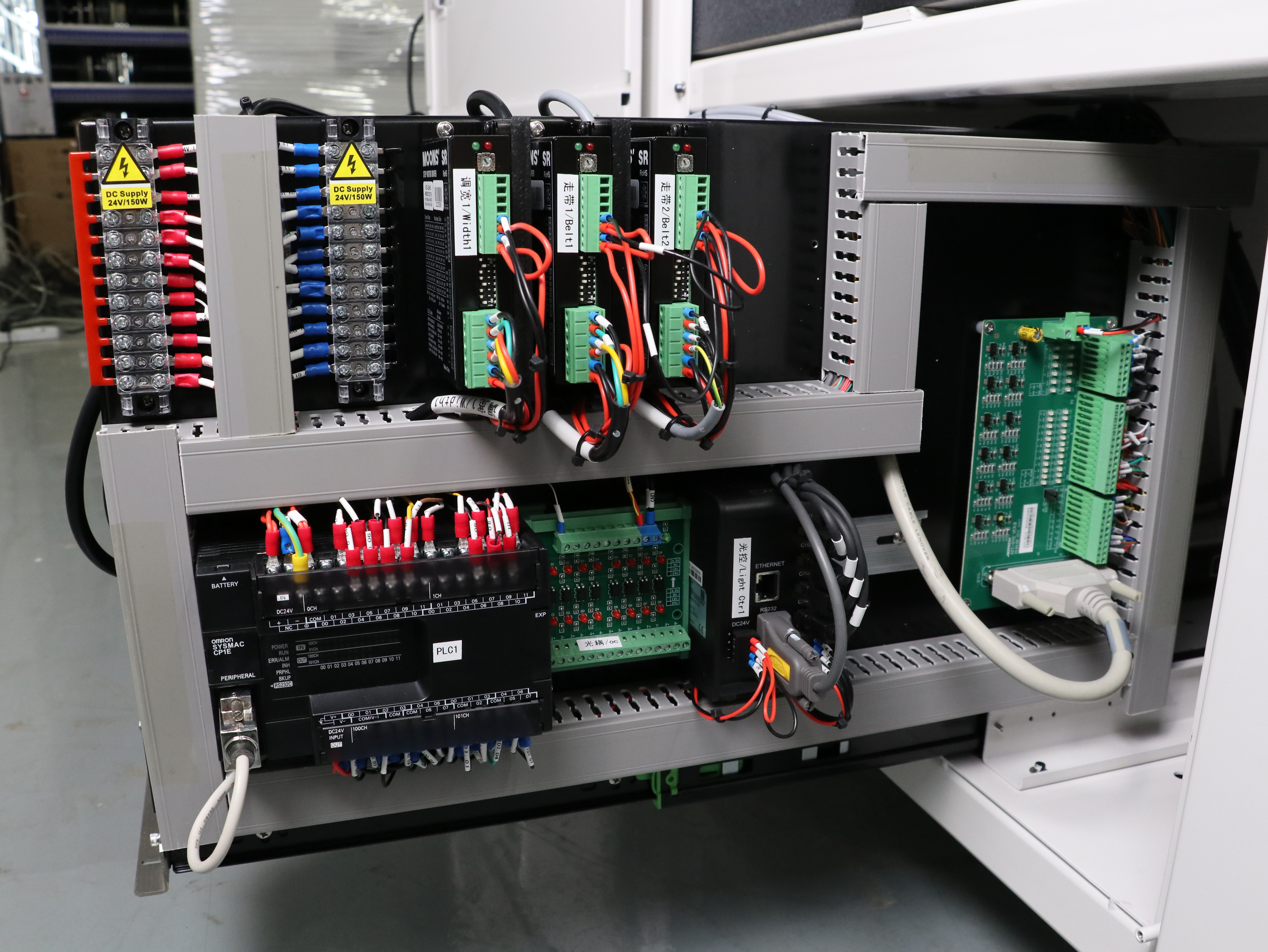

5. Vysoce kvalitní firmware

AOI ICT přijímá mezinárodně známý značkový firmware, jako je Omron PLC, s vysokou kvalitou přenosu, vysokou rychlostí a stabilním širokopásmovým připojením, aby byla zajištěna rychlost a kvalita stroje.
