T650
I.C.T
SMT PCBA Conformal Coating Machine
| Množství: | |
|---|---|
| ICT SMT PCBA Conformal Coating Machine
Stroj na konformní lakování ICT je novým měřítkem pro jednoduché a efektivní lakování PCBA. Jeho snadné vytváření programů, nastavení rychlé změny řádků přináší nejlepší výsledky ve všech směrech. Uspokojení různých potřeb. PCB konformní lakovací stroj široce používaný v pohonu, průmyslovém řízení, LED, automobilové elektronice, komunikaci, přístrojové technice, spotřební elektronice, elektronických zařízeních, armádě, lékařských oborech. Programování může upravovat libovolnou trajektorii postřiku, hlavní rozhraní zobrazuje dráhu postřiku. Běžecké stopy lze zrcadlit, seskupovat, kopírovat – pro více desek je úprava jedné stopy rychlá a pohodlná. Automaticky počítejte a zobrazujte výrobní data, výstup, pracovní dobu jednoho produktu. Konformní lakovací stroj SMT PCBA zajišťuje přesnou ochranu.
| Funkce
Přenosový systém
Přenos konformního lakovacího stroje SMT PCBA využívá vysokopevnostní platformu zajišťující stabilitu stroje. Dovážené servomotory a hnací pohony. Konstrukce servomotoru + kluzné lišty zajišťuje opakovatelnost a přesnost X/Y/Z. Jedinečný protiprachový kryt udržuje šroubovací tyč a kluznou lištu v čistotě a snižuje složitost údržby. Vysoce flexibilní řetěz nádrže dělá každé potrubí, vedení čisté a krásné. Stroj na konformní lakování desek plošných spojů snižuje prostoje, podporuje nepřetržitý provoz, snižuje náklady o 15 %. Perfektní pro náročná výrobní prostředí vyžadující přesný nátěr
Přepravní systém
Stroj pro přepravu konformního lakování SMT PCBA se vyznačuje jedinečným systémem řetězové dopravy, který zabraňuje uvíznutí PCB. Motor přesně řídí rychlost a zastavuje. Upínání válce zajišťuje, že se PCB během provozu neposouvá. Šířka vodicí lišty se nastavuje poloautomaticky a umožňuje volný vstup a výstup PCB. Kolejnice navržená s řetězy a profily unese těžké DPS bez deformace. Stroj na konformní lakování desek plošných spojů zvyšuje propustnost o 25 %, výrazně snižuje vady. Bezproblémová integrace s nakladači/vykladači. Úpravy bez použití nářadí pro výrobu s vysokým obsahem směsi.
Nátěrový systém
Řízení stroje pro konformní lakování SMT PCBA využívá rozumné uspořádání, standardizované značení pro snadnou kontrolu/údržbu. Vysoce přesné komponenty servořízení zajišťují stabilní provoz. Konstrukce odvodu tepla využívá konvekční chlazení vzduchu. Režim PC + řídicí deska výrazně zlepšuje stabilitu. Monitorování stroje na konformní lakování desek plošných spojů v reálném čase integruje systémy MES. Chybovost pod 0,5 %, vzdálené řešení problémů šetří čas. Dokonalá koordinace mezi ventily a pohyby pro krytí IP67. Úspora energie 20%.
Řídicí systém
Systém operátora konformního lakovacího stroje SMT PCBA: Nový program <10 minut, změna nad <2 minuty, Windows 10. Uživatelsky přívětivý software s výukovou/navigační funkcí. Pracovní cesta zobrazení v reálném čase, jednoduché intuitivní ovládání. CCD vidění volitelně. Obslužná plošina je nastavitelná a flexibilně se přizpůsobí různým operátorům. Stroj na konformní lakování desek plošných spojů redukuje školení na jednu směnu. Vícejazyčná podpora, video tutoriály. Dotykové rozhraní zcela minimalizuje chyby.
Operační systém
Obecné vlastnosti stroje na konformní lakování SMT PCBA: Importovaný přesný regulátor tlaku vzduchu s digitálním měřidlem. Humanizovaný ovládací panel zlepšuje efektivitu obsluhy. Pásky z nerezové oceli odolné proti opotřebení prodlužují životnost. Nastavení šířky kolejnice Synchronní řemenový převod zajišťuje přesnou přepravu kolejnice. Nezávislý portál z čisté oceli zajišťuje stabilitu stroje. Vzduchové clony na vstupu/výstupu zabraňují úniku plynu a zlepšují prostředí dílny. PCB konformní lakovací stroj dokonalé řešení přesného lakování.
Pokročilý systém dvojitého ventilu
Návrh systému povlakování s dvojitým ventilem je vhodný pro komplexní scénáře PCBA. Modulární konstrukce pro rychlou výměnu různých těles ventilů. H-808 přesné atomizační jemné body (<50μm) LED díly. H-818 široký ventilátor 200mm automobilové desky. Výkonové moduly H-828 s vysokým průtokem 10 ml/min. Volitelné otočení osy U o 360°, náklon 45° dosáhne stínů. PCB konformní lakování stroje UV lampa ověření v reálném čase, CCD ±0,05 mm přesnost. Snížení odpadu 20-30%. Zaručeno krytí IP67.
| Specifikace
| Selektivní konformní potahovací stroje | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Počet ventilů | 2 (rozprašovací ventil 1 hlava, přesný ventil 1 hlava) | 2 (rozprašovací ventil 1 hlava, přesný ventil 1 hlava) | 2 (rozprašovací ventil 2 hlavy) | 4 (rozprašovací ventil 2 hlavy, přesný ventil 2 hlavy) |
| Způsob ovládání | PC + karta řízení pohybu | |||
| Počet vřeten | X, Y, Z. | X, y, z, u | X, Y, Z. | X, Y, Z. |
| Velikost PCB | 50*50 ~ 450*460 mm | |||
| Pohon vřetena | Importovaný servomotor + modul kuličkového šroubu | |||
| Automatické čištění ventilů | S tlakovou nádrží 5L | |||
| Napájení | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenze | L910*W1600*H1700 mm | |||
| Čistá hmotnost | 1000 kg | |||

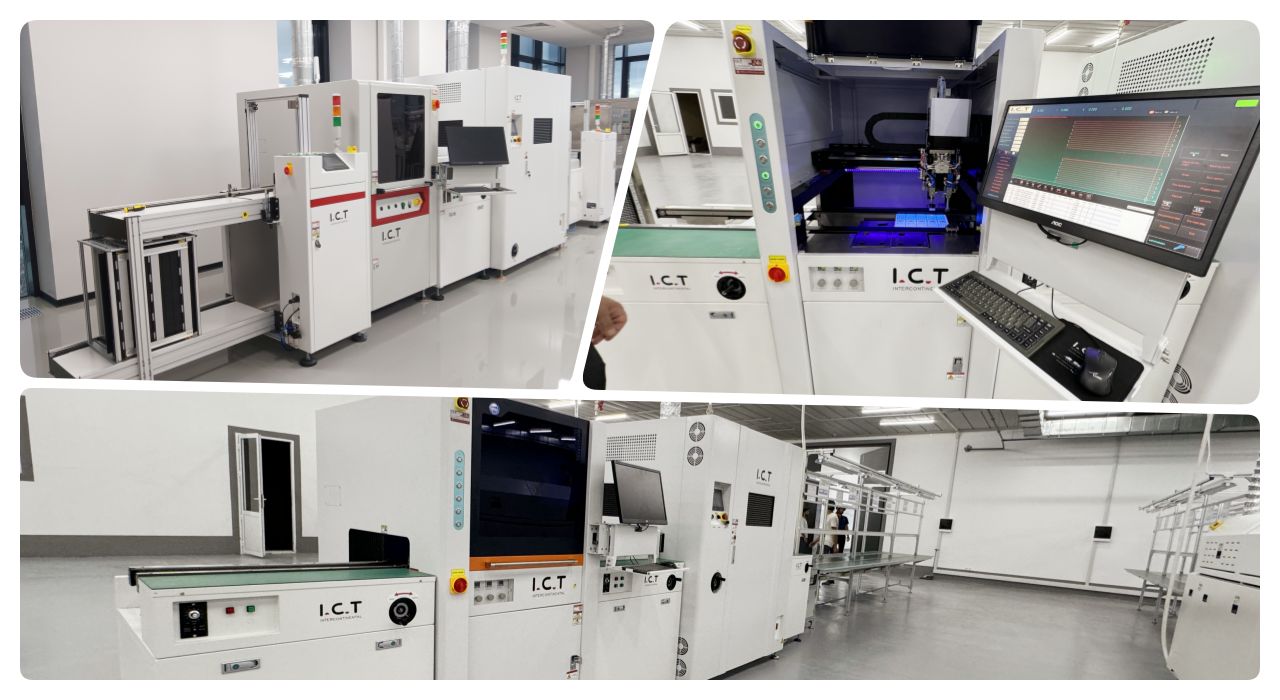

| lakovací linky Seznam vybavení
Naše PCBA Coating Line nabízí pokročilé nástroje pro účinnou a přesnou ochranu desek plošných spojů. Plně automatizovaná lakovací linka zahrnuje selektivní lakovací stroj pro přesné nanášení, vytvrzovací pec pro trvanlivé povrchové úpravy, AOI pro kontrolu kvality, zvedací zařízení a flipper pro hladkou manipulaci a dopravníkový systém pro bezproblémovou výrobu.
Tato vysoce kvalitní PCBA Coating Line zajišťuje stabilní provoz, spolehlivý prachotěsný, vodotěsný a explozivní povlak, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu při úkolech s ochranným nátěrem.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
| Video o úspěchu zákazníka
Video ukazuje cestu inženýra ICT po Evropě, který poskytuje technickou podporu stroje pro konformní povlakování SMT PCBA. Klient se specializuje na výrobu automobilových přístrojových desek pro automobilovou elektroniku. Kompletní lakovací linka PCBA: zavaděč PCB, stroj na konformní lakování SMT PCBA, pec na UV vytvrzování, vykladač PCB. Plus selektivní pájení vlnou, systém AOI. Inženýr zajišťuje instalaci/ladění zařízení a zajišťuje optimální provoz. Komplexní školení stroje na konformní lakování PCB zahrnuje provoz, údržbu, odstraňování problémů. Podpora zkušební produkce řeší problémy rychlého dosažení vysoce kvalitního výstupu. Demonstruje precizní lakování spolehlivost automobilového průmyslu.
| Služby a školení
ICT poskytuje kompletní instalaci SMT PCBA konformního lakovacího stroje, uvedení do provozu a služby údržby. Zkušení inženýři poskytují praktická školení: programování, provoz, čištění, odstraňování problémů – na místě nebo na dálku. 24/7 podpora reaguje během několika hodin pomocí AR diagnostiky. Globální dodávky náhradních dílů do 48 hodin. Audity optimalizace procesu konformního lakování PCB strojů maximalizují efektivitu. Každoroční opakovací školení zajišťuje certifikaci operátorů. Dostupné upgrady materiálové kompatibility. Přístup s nulovým rizikem zaručuje <1 % prostojů, maximální návratnost investic. Důvěryhodný po celém světě v 72 zemích.
| Co říkají klienti
Evropští klienti z oblasti automobilového průmyslu chválí odbornost inženýrů strojů na konformní lakování SMT PCBA a rychlé řešení na místě. Jednotný povlak přístrojových desek bez bublin dosahuje 99,9% výnosu. Robustní balení stroje na konformní lakování PCB dokonale přežije mezinárodní přepravu. Podpora reaguje do 12 hodin a zabraňuje tak zpoždění výroby. Modulární ventily snižují přepínání o 80 %, dramaticky zvyšují průchodnost. „Nejlepší investice do konformního povlaku vůbec – naprosto spolehlivé,“ říká výrobce přístrojové desky. Dramaticky prodlužuje životnost PCBA v náročných prostředích.
| Certifikace a standardy
Potahovací stroj certifikován CE bezpečnost, RoHS environmentální, ISO9001 řízení kvality. Několik patentů modulárních ventilů, technologie optimalizace cesty. Každá jednotka 72hodinové zapalovací testování, ověření přesnosti, kontroly kompatibility materiálů. Vyhovující IPC-A-610, kompletní sledovatelnost QR kódů. Audity třetích stran potvrzují méně než 0,1% míru závad. Stroj na konformní lakování PCB zaručuje bezpečný udržitelný provoz automobilového, lékařského a vojenského sektoru po celém světě.
| O ICT společnosti a továrně
ICT vlastní výzkumné a vývojové/výrobní zařízení o rozloze 12 000 m² od roku 2012. 89 profesionálních zaměstnanců včetně 20 inženýrů, základní kapitál 30 milionů USD, 8 globálních poboček. Slouží více než 1 600 zákazníkům kompletní SMT řešení v 72 zemích. Stroj na konformní lakování SMT PCBA přísné systémy kvality ISO, 100% kontrola, montáž v čistém prostoru. Pokrývá polovodič, PCBA, SMT, DIP, povlak, robot, montážní procesy. Globalizace + lokalizace vytváří mezihodnotovou platformu. Stroj na konformní lakování desek plošných spojů 98% zaručena provozuschopnost.
