To, jak panelizace a objem PCB ovlivňují vaše náklady na montáž, je rozhodující pro snížení výrobních nákladů a zvýšení efektivity. Ať už jste hardwarový startup nebo správce sourcingu, pochopení toho, jak panelizace, objem objednávky a výrobní strategie snižují náklady na sestavení PCB, vám pomůže maximalizovat výnos a minimalizovat odpad. V této příručce prozkoumáme, jak může inteligentní návrh panelů, plánování hlasitosti a zarovnání procesů optimalizovat výrobní linku PCB. Ponořte se a objevte praktické a akční tipy pro kontrolu nákladů na PCB při zachování kvality a rychlosti.
Panelizace je technika ve výrobě PCB, kde je více desek kombinováno do jednoho panelu. Tato metoda zlepšuje propustnost výroby, snižuje náklady na manipulaci a během zpracování chrání malé desky. Kombinací desek mohou výrobci optimalizovat použití materiálu PCB a zvýšit účinnost.
Panelizace nabízí několik výhod pro montáž. Umožňuje rychlejší umístění SMT zpracováním více desek v jednom běhu. Snížená manipulace a efektivní depanelizace šetří čas a snižuje náklady. Lepší využití materiálu navíc snižuje náklady na jednotku, takže je nákladově efektivní pro malé i velké výrobní běhy.
Metody panelizace zahrnují v-skóre V, směrování tabů a pevnou panelu karty. Každá metoda má své výhody a nevýhody:
V skóre V: Řez d drážky ve tvaru V podél okrajů, což usnadňuje separaci. Vhodné pro desky, které vydrží určitý stres.
Směrování karty: Používá malé karty k držení desek pohromadě, což umožňuje čisté oddělení. Nejlepší pro citlivé desky.
Panelizace pevných tabů: Silnější karty poskytují další podporu, ideální pro větší desky. Vyžaduje více úsilí k oddělení.

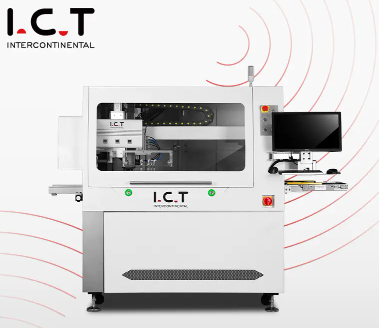

Depanelizace je proces oddělení jednotlivých desek od panelu. Možnosti zahrnují manuální a strojní depaneling. Správa stresu na deskách během oddělení je zásadní, aby se zabránilo poškození. Vyvážení nákladů a ochrany výnosů zajišťuje efektivní a spolehlivou výrobu.
| Metoda | aspekt | výhod |
|---|---|---|
| V-skóre | Snadné oddělení, vhodné pro robustní desky | Může způsobit stres, ne ideální pro citlivé desky |
| Směrování karty | Čisté oddělení, vhodné pro citlivé desky | Složitější nastavení, vyšší počáteční náklady |
| Panelizace pevného karty | Silná podpora, ideální pro větší desky | Vyžaduje větší úsilí na oddělení a vyšších pracovních nákladů |
Pochopením panelizace mohou výrobci optimalizovat své procesy pro náklady a efektivitu.
Vyšší objemy nižší náklady na jednotku využívající úspory z rozsahu. Fabricators šíří náklady na nastavení na více deskách, což snižuje individuální ceny. Montážní domy Ušetřete na nastavení podavače, programování strojů a doba kalibrace obsluhy.
Velké objednávky zlepšují efektivitu panelizace a umožňují desek hnízstům, aby se minimalizovaly šrot. Získáte lepší výnos materiálu na panel a snížíte odpad FR-4.
Například panel 10 malých desek na panelu 250 mm x 250 mm může ponechat nevyužité oblasti. Měřítko na 50 desek umožňuje inženýrům optimalizovat rozvržení pomocí téměř veškerého prostoru substrátu. Snížený odpad v objemových sestavách také snižuje náklady na likvidaci a skladování a udržuje workshop organizovaný při snižování skrytých výdajů.
V případě, že výroba není správně naplánována, prodlužují riziko prodlužující časy. Stroje potřebují delší nepřetržité běhy a výrobci PCB upřednostňují velké úlohy. Chcete -li vyvážit doručení, segmentujte objednávky do plánovaných šarží a použijte rozložené plánování. Částečné zásilky pomáhají vyhnout se hladovění linii pro kritické sestavy při využití cen objemu.
Flexibilní strategie dodací lhůty sladí váš dodavatelský řetězec a snižují úzká místa pro výrobu v prostředích s vysokým mixem.
Nízký mix, vysoký objem sestavuje zjednodušení programování a nastavení podavače, čímž se snižuje přechodný odpad. Stroje zůstávají produktivní bez častých prostojů. Objednávky s vysokým obsahem mixu a nízkým objemem zvyšují frekvenci přechodu a zvyšují dobu nečinnosti jako přepínače krmítka, programů a šablon. Ovlivňuje účinnost, pokud není plánována.
| nevýhody | Vysoká mix, nízkoobjemový | nízký mix, vysoce objemový |
|---|---|---|
| Frekvence přechodu | Vysoký | Nízký |
| Strojní prostoje | Vyšší | Spodní |
| Náklady na montáž na jednotku | Vyšší | Spodní |
Porozumění těmto kompromisům pomáhá týmům zvolit nejlepší strategii pro kontrolu nákladů na sestavení PCB a zároveň splnit požadavky projektu.
Efektivní rozložení panelu výrazně snižuje odpad materiálu. Hnízím lichých PCB dohromady mohou výrobci maximalizovat využití materiálu. Například dobře navržený panel může snížit náklady na materiál až o 15%. To je zvláště důležité pro běhy s vysokým objemem, kde i malé úspory na jednotku mohou přispět k podstatnému snížení nákladů.
Panelizace snižuje počet manuálních doteků na desku, což vede k významným úsporám práce. Méně manuálních interakcí znamená menší dobu pracovní doby a snížené riziko lidské chyby. Navíc jsou minimalizovány doby načítání a vykládky během SMT. To může snížit náklady na pracovní sílu o 20% při výrobě s vysokým objemem, což zefektivňuje proces a nákladově efektivnější.
Panelizované desky zefektivňují procesy testování a vytvářejí automatickou optickou kontrolu (AOI), testování v okruhu (I.C.T) a funkční testování efektivnější. Testováním více desek současně mohou výrobci zkrátit čas a náklady spojené s testováním jednotlivých desek. To může snížit náklady na kontrolu až o 30% v objemové výrobě, což zajišťuje vysoce kvalitní produkci při minimalizaci výdajů.
Metody depanelizace významně ovlivňují náklady a rizika. V-skóre je levnější metoda, ale může způsobit stres na deskách, což potenciálně vede k poškození. Směrování karty je na deskách dražší, ale jemnější, což snižuje riziko poškození během oddělení. Nesprávná depanelizace může zvýšit míru šrotu a negovat některé z úspor nákladů dosažených panelizací. Vyvážení nákladů a rizika jsou zásadní pro maximalizaci celkových úspor.
| aspekt | nákladů dopad | příklad |
|---|---|---|
| Úspory materiálu | Efektivní rozvržení snižuje odpad a snižuje náklady na materiál. | Dobře navržený panel může snížit náklady na materiál až o 15%. |
| Úspory práce | Méně manuálních doteků a rychlejšího nakládání/vykládání snižuje náklady na práci. | Náklady na pracovní sílu mohou být sníženy o 20% při výrobě s vysokým objemem. |
| Efektivita testování | Zjednodušené testovací procesy nižší náklady na kontrolu na jednotku. | Náklady na testování mohou klesnout o objemovou produkci o 30%. |
| Náklady na depanelizaci | V skóre V je levnější, ale riskantnější; Směrování karty je nákladnější, ale bezpečnější. | Výběr správné metody může zabránit šrotu a zajistit úspory nákladů. |
Pochopením těchto faktorů mohou výrobci vypočítat úspory nákladů na panelizaci a činit informovaná rozhodnutí o optimalizaci jejich výrobních procesů. Každý aspekt nabízí specifické příležitosti ke snížení nákladů při zachování vysoce kvalitního výkonu.
Návrhy panelů se musí vyrovnat s schopnostmi montážního zařízení. Ujistěte se, že rozložení panelu odpovídá rozměrům a požadavkům dopravníků a příslušenství. Navrhování odtržených karet pro efektivní depanelování může během oddělení výrazně snížit manuální a potenciální poškození. Například použití odtržených karet ve tvaru písmene V může způsobit, že proces depanelingu může být plynulejší a spolehlivější.
Velikost panelu je kritickým faktorem při optimalizaci nákladů. Zvažte omezení velikosti vašeho pick-and-místa, reflow a aoi strojů. Nadměrné panely mohou vyžadovat manuální zásah, zvýšení nákladů na práci a snížení účinnosti. Udržováním panelů v rámci optimálního rozsahu velikosti pro vaše zařízení můžete udržovat hladkou automatizaci a snížit potřebu manuálního zacházení. Například velikost panelu, která se dobře hodí do schopností stroje, může zlepšit propustnost až o 25%.
Výběr metody panelu by měl být založen na objemu vašeho výroby. U malých prototypů je skóre V často dostatečný a nákladově efektivní. Pro běhy s vysokým objemem je však směrování karty obecně preferováno, protože poskytuje jemnější proces separace, což snižuje riziko poškození desky. Pochopení toho, kdy použít směrování V. Score vs. karty, může výrazně ovlivnit náklady i kvalitu. Například směrování karty může snížit rychlosti šrotu až o 10% při běžkách s vysokým objemem.
| příkladu aspektu | zvažování | příklad |
|---|---|---|
| Sladění návrhu panelu | Zápasy s možnostem dopravníků a příslušenství. | Použití odtržených karet ve tvaru písmene V pro snadné depaneling. |
| Vyvažovací velikost panelu | Zajistěte, aby panely odpovídaly schopnostem stroje, abyste se vyhnuli manuálnímu zásahu. | Udržování panelů v rámci limitů velikosti stroje pro udržení účinnosti automatizace. |
| Výběr metody panelizace | Vyberte V-skóre pro malé běhy, směrování karty pro vysoký objem. | V-skóre pro prototypy, směrování karty pro výrobní běhy, aby se snížil šrot. |
Pečlivě zvážením těchto konstrukčních faktorů mohou výrobci optimalizovat panelizaci pro náklady i efektivitu. Každá volba ovlivňuje tok výroby a konečné náklady, což činí informovaná rozhodnutí zásadní pro maximalizaci úspor a udržování vysoce kvalitního výkonu.
Panelizace snižuje náklady na montáž zlepšením využití materiálu a snižováním manipulace. Kombinace více desek do jednoho panelu maximalizuje použití materiálu a snižuje odpad. Méně manuálních doteků na nižší pracovní náklady na desce. Efektivní metody depanelizace také šetří čas a snižují chyby.
Ano, panelizace může být prospěšná pro malé objemové objednávky. Zspravedlňuje proces montáže, což zefektivňuje jeho efektivnější. I s méně deskami, panelizace zkracuje časy nastavení a zlepšuje využití materiálu. To může vést k úsporám nákladů, zejména při používání automatizovaného vybavení.
Nejlepší metoda panelizace závisí na vašich potřebách návrhu a výroby. V-skóre je vhodné pro malé, robustní desky a prototypy. Směrování karty je lepší pro větší a citlivější desky. Panelizace solidní karty poskytuje zvláštní podporu pro velké desky, ale vyžaduje více úsilí k oddělení.
Zvyšující se objem objednávky může vést k významným úsporám nákladů. Vyšší objemy snižují náklady na jednotku prostřednictvím úspor z rozsahu. Náklady na nastavení se rozšiřují na více jednotek a snižují individuální náklady. Využití materiálu se také zlepšuje a snižuje odpad. Například velká objednávka může snížit náklady na jednotku o 20% ve srovnání s malým.
Přeskočení správného návrhu panelu může vést ke zvýšeným nákladům a zpoždění výroby. Špatně navržené panely mohou způsobit materiální odpad, vyšší náklady na pracovní sílu a zvýšené míry šrotu. Nesprávná depanelizace může poškodit desky, což vede k přepracování nebo šrotu. Správný návrh panelu zajišťuje efektivní úsporu výroby a nákladů.
Pochopení toho, jak je pro optimalizaci vaší výroby zásadní pochopení toho, jak jsou náklady na montáž dopadu PCB a objem dopadu. Od úspor materiálu a efektivity práce po výběr metody správného panelu hraje každý faktor roli při snižování nákladů a zlepšování rychlosti. Pokud chcete zvýšit výrobu PCB, zvažte partnerství s odborníky, jako je Dongguan I.C.T Technology Co., Ltd. Specializují se na pokročilá řešení PCB a mohou vám pomoci maximalizovat efektivitu a úspory nákladů.
